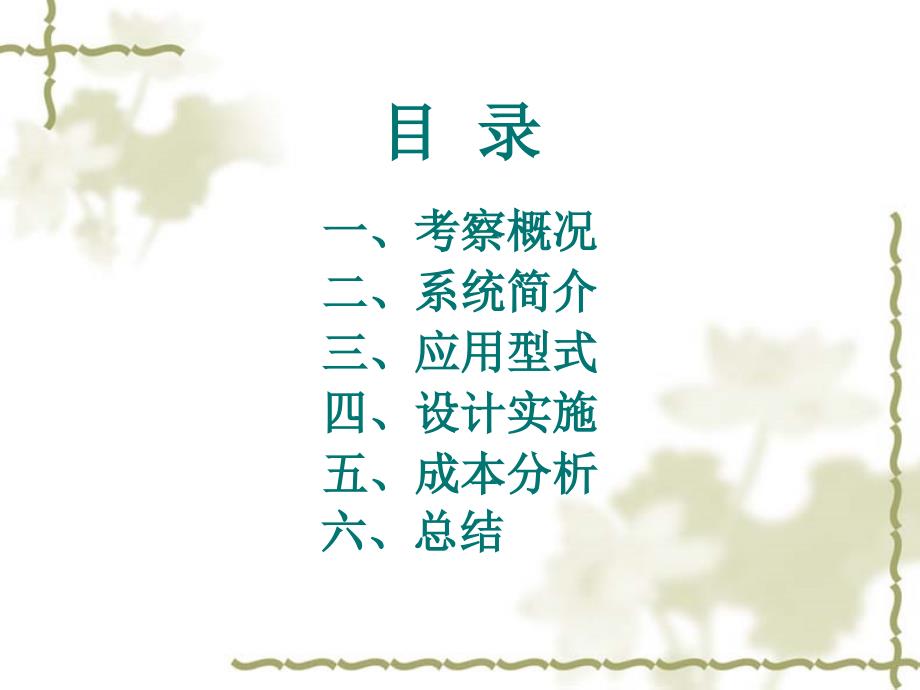

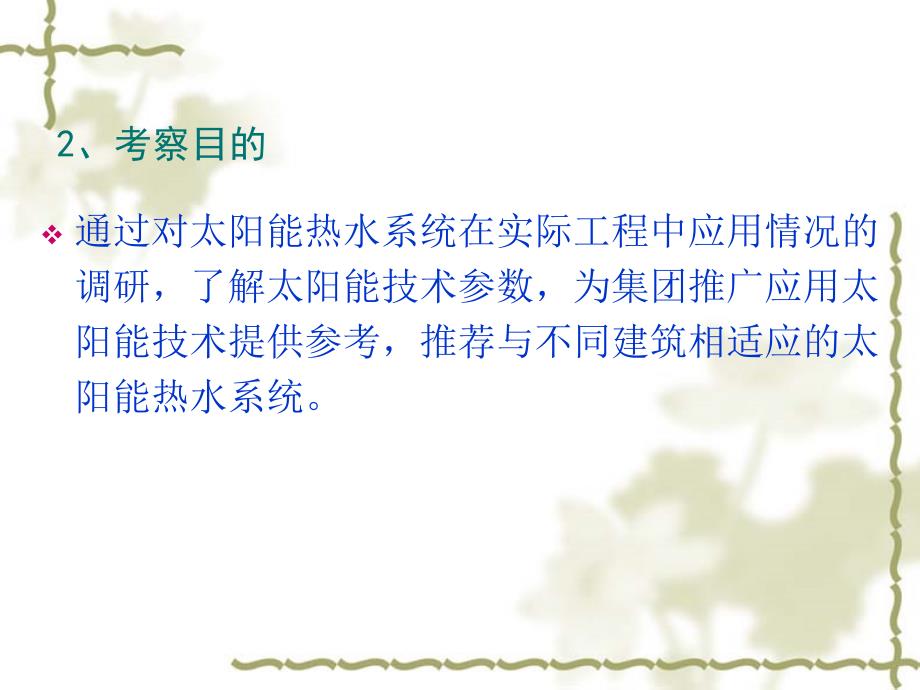

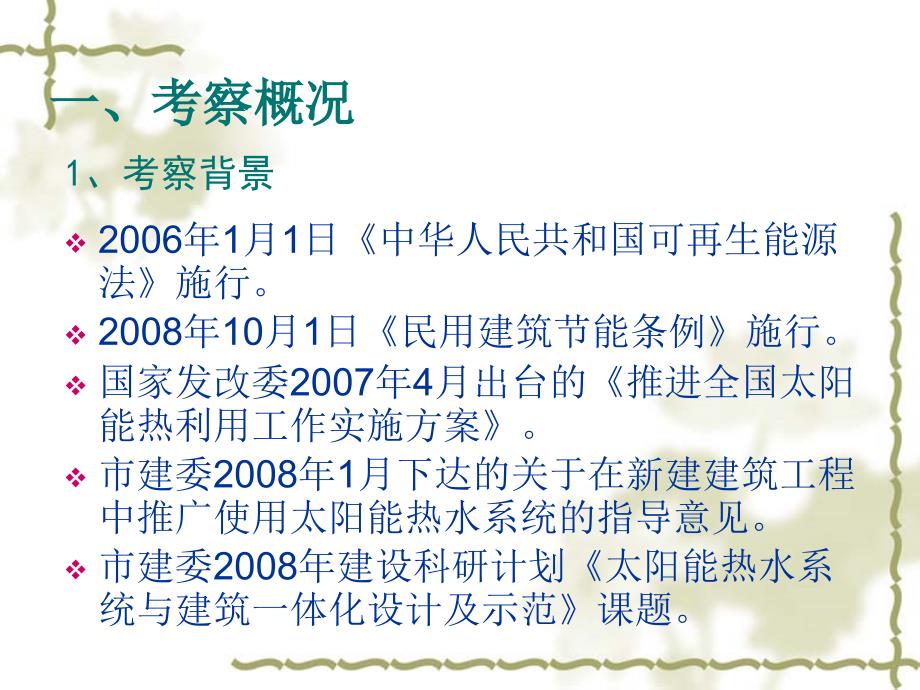

1、太阳能热水系统太阳能热水系统在建筑工程中应用在建筑工程中应用 考察汇报目目 录录一、考察概况一、考察概况二、系统简介二、系统简介三、应用型式三、应用型式四、设计实施四、设计实施五、成本分析五、成本分析 六、总结六、总结一、考察概况一、考察概况 1、考察背景v2006年1月1日中华人民共和国可再生能源法施行。v2008年10月1日民用建筑节能条例施行。v国家发改委2007年4月出台的推进全国太阳能热利用工作实施方案。v市建委2008年1月下达的关于在新建建筑工程中推广使用太阳能热水系统的指导意见。v市建委2008年建设科研计划太阳能热水系统与建筑一体化设计及示范课题。2、考察目的v通过对太阳能热

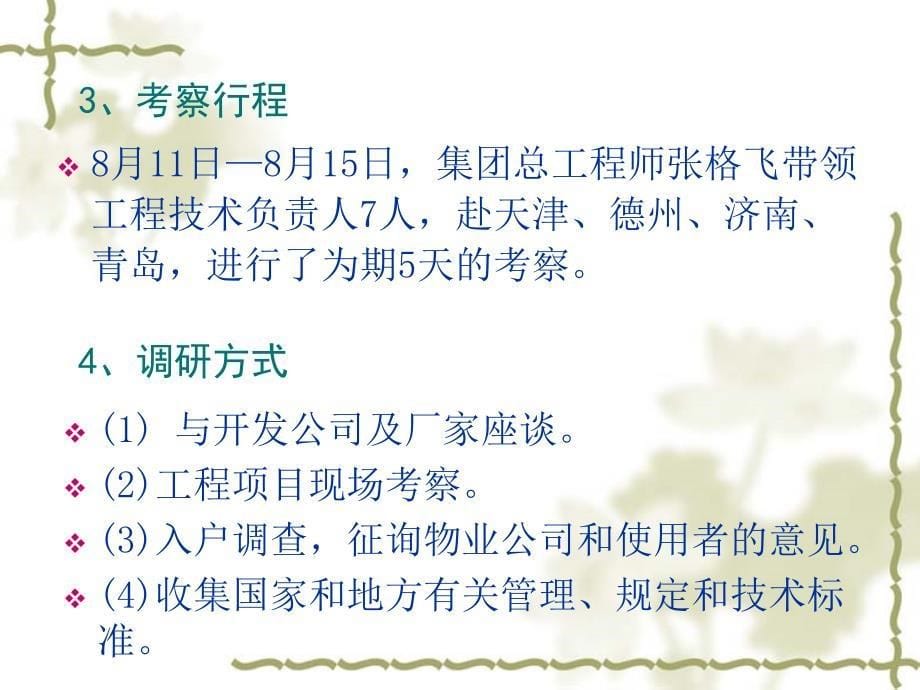

2、水系统在实际工程中应用情况的调研，了解太阳能技术参数，为集团推广应用太阳能技术提供参考，推荐与不同建筑相适应的太阳能热水系统。3、考察行程v8月11日8月15日，集团总工程师张格飞带领工程技术负责人7人，赴天津、德州、济南、青岛，进行了为期5天的考察。 4、调研方式v(1) 与开发公司及厂家座谈。v(2)工程项目现场考察。v(3)入户调查，征询物业公司和使用者的意见。v(4)收集国家和地方有关管理、规定和技术标准。v天津市政府启动10个新家园居住区项目 规划4824公顷，住宅2586万m2，81.96万人， 实现建成10万平米太阳能集热面积，替代2万吨/年标煤的目标。5、调研结论v济南市建委2
3、007年7月，下达了关于在住宅建设中推广应用太阳能的通知，全市范围内具备太阳能集热条件的新建12层及以下住宅、宾馆酒店、及实施集中供应热水的公共建筑应在建设项目中采用太阳能热水系统。v济南市建委2008年5月，出台了在民用建筑中加快推广应用太阳能热水系统及成套技术的实施意见，低层、多层住宅必须应用太阳能热水系统，中高层和高层住宅建筑采取试点逐步推进。v调查使用了家用太阳能热水系统的用户，90%以上反应非常好。v目前推广太阳能与建筑一体化的热水系统，时机成熟，技术可行 。应根据使用功能，确定合理的系统型式。v各地遵循“积极稳妥，因地制宜、安全可靠、经济实用”的工作原则，推广应用太阳能，实现太阳能
4、热水系统与建筑一体化 。二、系统简介二、系统简介太阳能热水系统集热器贮水箱管路控制器辅助能源1、系统组成太阳能热水系统主要部件单机入户的分体式太阳能热水器v(1)按供热水范围分为以下三种： 集中供热水系统 采用集中的太阳能集热器和集中的贮水箱供给一幢或几幢建筑物所需热水的系统。 集中-分散供热水系统 采用集中的太阳能集热器和分散的贮水箱供给一幢建筑物所需热水的系统。 分散供热水系统 采用分散的太阳能集热器和分散的贮水箱供给各个用户所需热水的小型系统。2、系统分类v(2)按系统运行方式分为以下三种： 自然循环系统 仅利用传热工质内部的密度变化来实现集热器与贮水箱之间或集热器与换热器之间进行循环的
5、太阳能热水系统。 强制循环系统 利用泵迫使传热工质通过集热器 ( 或换热器 ) 进行循环的太阳能热水系统。 直流式系统 传热工质一次流过集热器加热后，进入贮水箱或用热水处的非循环太阳能热水系统。v(3)按生活热水与集热器内传热工质的关系分为以下两种： 直接系统 在太阳能集热器中直接加热水给用户的太阳能热水系统。 间接系统 在太阳能集热器中加热某种传热工质，再使该传热工质通过换热器加热水给用户的太阳能热水系统。 v光热转化储热传输用户v集热器 水箱管路淋浴器（水龙头）3、运行原理三、应用型式三、应用型式1、单户分散式v(1) 自然循环直接系统原理图 v(2) 工程实例1工程实例2德州东方家园v (4) 优点： 各住户的太阳能热水系统相互独立，互不影响； 不存在收费管理问题； 太阳能造价最低。 v(3) 特点：在住宅楼楼顶给每户安装一台家用太阳能热水器。 位置：屋顶 热水量：180升左右 供水方式：独立供应v(5) 缺点： 受供水压力影响低层住户无法安装太阳能热水系统； 因独立系统多，上楼维修频率高 ； 太阳能热水系统不易与建筑协调 ； 各户的太阳能热水系统不能实现热水资源共享 。v(6) 结论： 因低层用户不能安装，因此这种方式适合多层住宅，不适合高层住宅。 2、阳台分体式v(1) 自然循环间接系统原理图v(2) 工程实例1德州多层公寓
