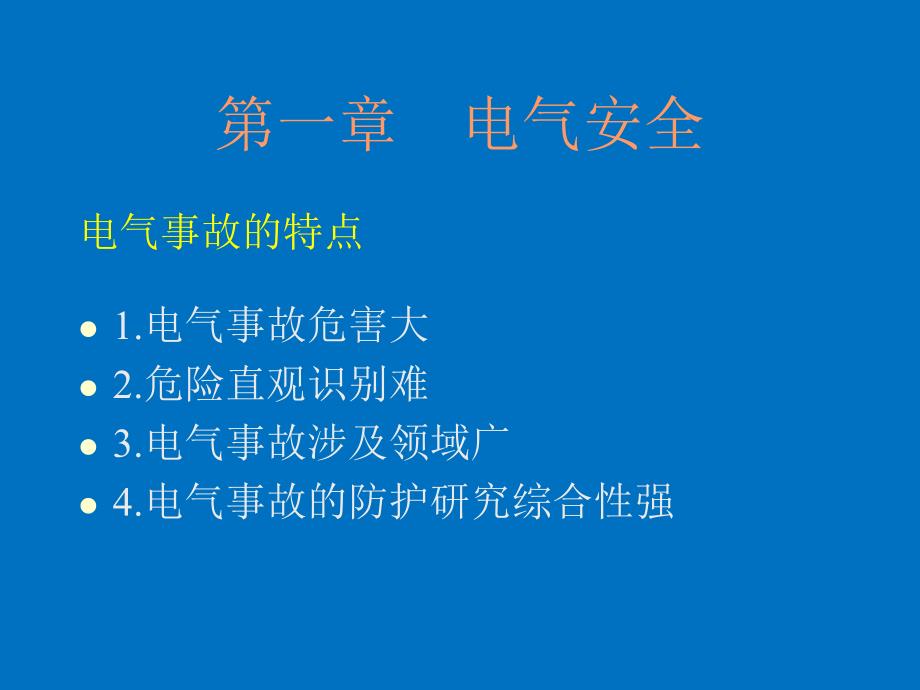

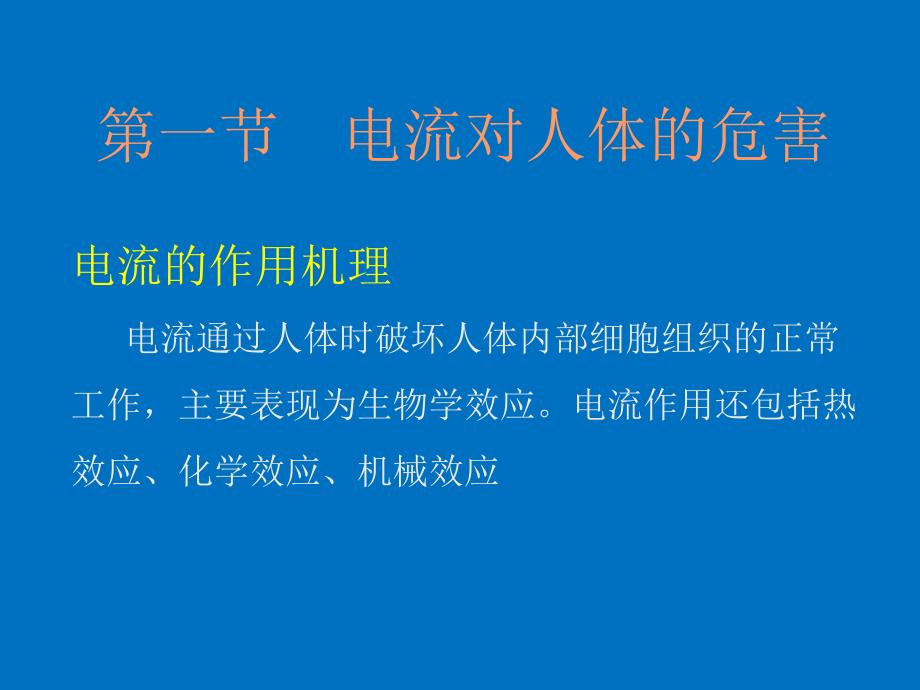

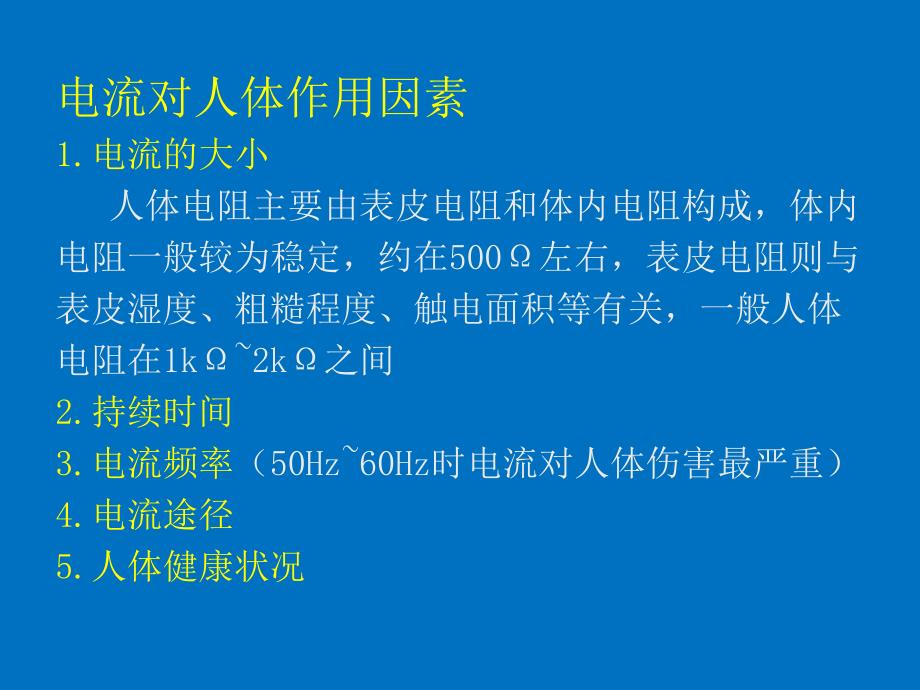

1、低压电工培训低压电工培训编制人：张乐第一章 电气安全电气事故的特点l1.电气事故危害大l2.危险直观识别难l3.电气事故涉及领域广l4.电气事故的防护研究综合性强第一节 电流对人体的危害电流的作用机理 电流通过人体时破坏人体内部细胞组织的正常工作，主要表现为生物学效应。电流作用还包括热效应、化学效应、机械效应电流对人体作用因素1.电流的大小 人体电阻主要由表皮电阻和体内电阻构成，体内电阻一般较为稳定，约在500左右，表皮电阻则与表皮湿度、粗糙程度、触电面积等有关，一般人体电阻在1k2k之间2.持续时间3.电流频率（50hz60hz时电流对人体伤害最严重）4.电流途径5.人体健康状况 按通过人体

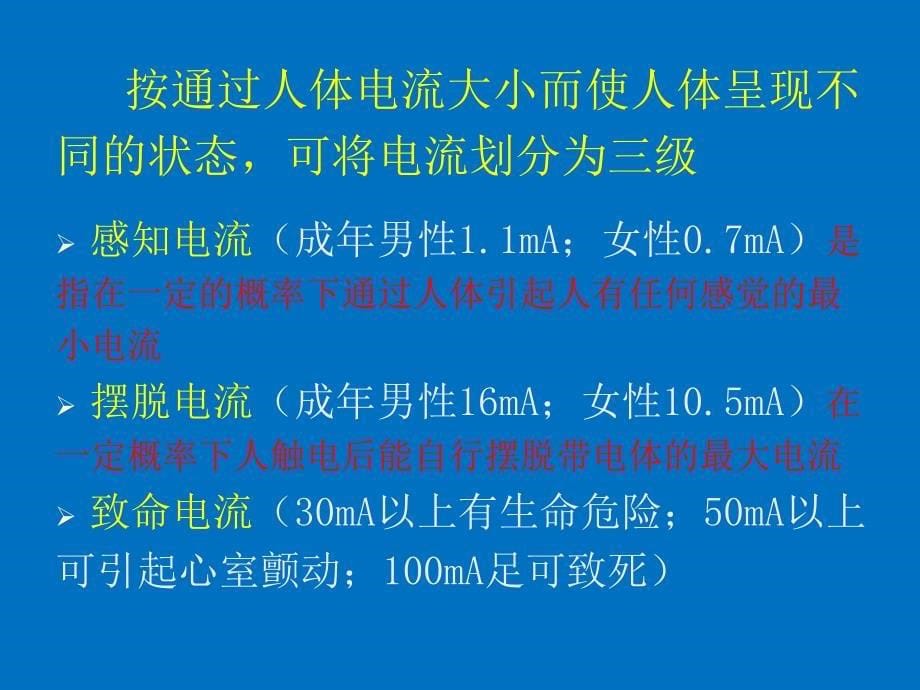

2、电流大小而使人体呈现不同的状态，可将电流划分为三级感知电流（成年男性1.1ma；女性0.7ma）是指在一定的概率下通过人体引起人有任何感觉的最小电流摆脱电流（成年男性16ma；女性10.5ma）在一定概率下人触电后能自行摆脱带电体的最大电流致命电流（30ma以上有生命危险；50ma以上可引起心室颤动；100ma足可致死）第二节 触电事故种类、方式与规律电流对人体伤害的类型1、电击 电击是电流对人体内部组织造成的伤害（50ma即可致命）触电事故方式（重点）触电事故方式（重点） 电击的三种情电击的三种情 按人体触及带电体的方式和电流通过人体的途径，触电可分为三种情况单相触电两相触电跨步电压触电2、
3、电伤 电伤是电流的热效应、化学效应、机械效应对人体造成的伤害主要特征f 灼伤（电流灼伤，电弧烧伤）f 电烙印f 皮肤金属化f 机械性损坏f 电光眼触电事故规律1.触电事故季节性明显，69月事故最多；2.低压触电事故多；3.携带式设备和移动式设备触电事故多；4.电气连接部位触电事故多；5.错误操作和违章作业造成的触电事故多；6.不同行业、不同年龄、不同地域触电事故各不相同第三节 触电急救脱离电源的方法1.脱离低压电源的方法 拉闸断电、切断电源线、用绝缘物品脱离电源2.脱离高压电源的方法 拉闸停电、短路发3.脱离跨步电压的方法 断开电源,穿结缘靴或单脚着地跳到触电者身边，紧靠触电者头部或脚把他拖成
4、躺在等电位的地面上，即可就地静养或进行抢救触电解救的原则 发现有人触电时，首先要尽快的使触电者脱离电源，然后根据触电人的具体情况，采取相应的急救措施脱离电源的注意事项1、救护者一定要判明情况，做好自身防护2、在触电人脱离电源的同时，要防止二次摔伤事故3、如果是夜间抢救，要及时解决临时照明，以免延误抢救时机急救-心肺复苏法 1、畅通气道2、口对口（鼻）人工呼吸3、胸外按压（人工循环） 胸外按压与口对口（鼻）人工呼吸同时进行时，其节奏为：单人抢救时，每按压15次后吹气2次，反复进行；双人抢救时，每按压5次后由另一个人吹气一次，反复进行保证电气安全的要求与措施第一节 电气安全工作基本要求1、遵守规章
5、制度和安全操作规程2、配备专业人员并进行安全教育3、进行安全检查4、建立档案资料第二节 保证安全的组织措施1、工作票制度 一个工作负责人只能发一张工作票2、工作许可制度 工作票签发人不得兼任该项工作的工作负责人 工作负责人可填写工作票 工作许可人不得签发工作票3、工作监护制度4、工作间断、转移和终结制度第三节 保证安全的技术措施一、停电工作地点必须停电的设备如下： 待检修的设备 与工作人员进行工作中正常活动范围 的距离小于规定距离的设备 在44kv以下的无安全遮拦的设备上进行工作 时，距离小于规定的设备 带电部分在工作人员后面或两侧无可靠安全 措施的设备二、验电 必须用电压等级合适且合格的验电
6、器 高压验电必须带绝缘手套三、装设接电线四、悬挂标示牌 如果线路上有人工作，应在线路开关和闸刀操作把手上悬挂“禁止合闸，线路有人工作！”的标示牌 在室内高压设备上工作，应在工作地点两旁间隔和对面间隔的遮拦上及禁止通行的通道上悬挂“止步，高压危险”的标示牌 在室外高压设备上工作，应在工作地点四周用绳子做好围栏，围栏上悬挂适当适量的“止步，高压危险”的标示牌第四节 安全标识 安全色是表达安全信息含义的颜色,国家规定的有红、黄、蓝、绿四种颜色红色-禁止、停止黄色-警告、注意蓝色-指令、必须遵守绿色-指示、通行、安全状态 绝缘、屏蔽、电气间隙、安全距离、漏电保护等都是防止直接接触电击的防护措施绝 缘
7、绝缘就是用绝缘物把带电体隔离起来 绝缘材料：玻璃、云母、木材、塑料、橡胶等 绝缘破坏： 绝缘电阻：绝缘电阻是最基本的绝缘性能指标第五节 直接接触电击防护如何防范-加强绝缘加强绝缘有三种：1.双重绝缘（工作绝缘，保护绝缘）2.加强绝缘：不小于5m欧3.另加总体绝缘：不小于2m欧特别说明：加强绝缘设备，不必再接地屏 护（即遮拦和阻挡）作作 用：用： 防止触电事防止触电事故故 防止电防止电弧飞溅弧飞溅 防止电防止电弧短路弧短路分分 类：类： 永久性屏护永久性屏护装置装置 临时性屏临时性屏护装置护装置 移动性屏移动性屏护装置护装置间 距 安全距离的大小取决于电压的高低、设备类型、安装方式1、线路间距2
8、、设备间距 赔垫装置的布置应考虑设备搬运、检修、操作和试验方便3、检修间距 在维护检修中人体及所带工具与带电体必须保持足够的安全距离导线与建筑物的最小距离（m）导线与树木的最小距离（m）线路电压（kv）1以下1035垂直距离2.53.04.0水平距离1.01.53.0线路电压（kv）1以下1035垂直距离1.01.53.0水平距离1.02.0检修间距 低压工作中，人体或其所带的工具与带电体之间的距离不应小于0.1m。 在高压无遮拦操作中，人体或其所带工具与带电体之间的最小距离（m）10kv以下20-35kv35kv一般情况下0.71.0用绝缘杆操作时0.40.6在线路上作业时人与临近带电先的距
9、离1.02.5使用火焰时，火焰与线1.53.0电气火灾的扑灭电气火灾的突出特点： 1、着火后电气设备可能仍然带电。 2、因着火后使用电气设备绝缘损坏，或带电体断落而形成接地或短路事故，在一定范围内大地带电，存在危险。 3、充油电气设备，喷油，容易形成爆炸。电气火灾灭火器1、二氧化碳灭火器2、干粉灭火器3、1211灭火器第六节 间接接触电击防护 保护接地和保护接零是防止间接接触电击最基本的措施接 地临时接地临时接地固定接地固定接地检修接地检修接地事故接地事故接地工作接地工作接地安全接地安全接地临时线接地临时线接地带电体与地意外接地带电体与地意外接地三相四线制中性电接地三相四线制中性电接地保护接地
10、保护接地防雷接地防雷接地防静电接地防静电接地屏蔽接地屏蔽接地保护接地 变压器中性点（或一相）不直接接地的电网内，一切电气设备正常情况下不带电的金属外壳以及和它连接的金属部分与大地作可靠电气连接。保护接地应用范围： 适用于中性点不接地电网1、电机、变压器、照明灯具、携带式移动式用电器具的金属外壳和底座。2、配电屏、箱、柜、盘，控制屏、箱、柜、盘的金属架构。3、穿电线的金属管，电缆的金属外皮，电缆终端和、接线盒的金属部分。4、互感器的铁心及二次线圈的一端。5、装有避雷器的电线杆、塔，高频设备的屏护。it系统 “i”表示配电网不接地或经高阻抗接地 “t”表示电气设备金属外壳接地原 理： 给人体并联一
11、个小电阻，一保证发生故障时，减小通过人体的电流和承受的电压保护接零 保护接零就是在1kv以下变压器中性点直接接地的系统中一切电气设备正常情况下不带电的金属部分与电网零干线可靠连接。 保护接零应用范围： 中性点直接接地的供电系统中，凡因绝缘损坏而可能呈现危险对地电压的金属部分均应采用保护接零作为安全措施。 保护零线的线路上，不准装设开关或熔断器。在三相四线制供电系统中，零干线兼做工作零线时，其截面不能按工作电流选择。 tt系统 俗称“三相四线制”配电网 两个”t”分别表示配电网中性点和电气设备金属外壳接地三相五线制 在三相四线制系统中，零干线除了保护作用外，有时还要流过零序电流。尤其是在三相用电
12、不平衡情况和低压电网零线过长阻抗过大时，即使没有大的漏电流发生，零线也会形成一定电位。另外，用绝缘导线做零线，其机械强度的保证受到一定限制。 因此，在三相四线制供电系统中，把零干线的两个作用分开，即一根线做工作零线(n),另一根线做保护零线（e），这就是三相五线制供电应用范围：采用保护接零的低压供电系统执行要求: 1、用绝缘导线布线时，保护零线用黄绿双色线，工作零线一般用黑色线 2、工作零线由变压器中性点瓷套管引出；保护零线由接地体的引出线处引出 3、重复接地按要求一律接在保护零线上 4、对老企业的改造，是逐步实行保护零线与工作零线分开的方法 5、用低压电缆供电的，应选用五芯低压电力电缆 6、
13、在终端处，工作零线和保护零线一定分别与零干线相连接第七节 通用触电防护措施安全电压安全电压 是指把可能加在人体上的电压限制在某一范围之内，使得在这种电压下，通过人体的电流不超过允许的范围。这一电压称为安全电压。 但是安全电压并不绝对是没有危险的电压。 安全电压额定值：42v、36v、24v、12v、6v 空载上限值： 50v、43v、29v、15v、8v安全电压对供电电源的要求 1、供电系统单独自成回路，不得与其他电气回路（包括零线和地线）有任何联系 2、使用变压器做电源时，其输入电路和输出电路要严格实行电气上的隔离，二次回路不允许接地。为防止高压串入低压，变压器的铁心（或隔离层）应牢固接地或
14、接零。不允许用自耦变压器作安全电压电源安全电压的选用 42v用于危险环境中的手持电工工具 36v和42v用于有触电危险的环境中使用的行灯和局部照明灯 12v用于金属容器内等特别危险环境中使用的行灯 6v用于水下作业场所漏电保护器 电气线路或电气设备发生单相接地短路故障时会产生剩余电流，利用这种剩余电流来切断故障线路或设备电源的保护电器称为漏电保护器。第八节 防雷防静电安全措施一、防雷安全要求 直击雷、感应雷、雷电入侵波 雷电的危害 电作用的破坏 热作用的破坏 机械作用的破坏防雷措施 建筑物的防雷：措施避雷针、避雷带、 避雷网 架空线路防雷措施：设避雷线；提高线路自身的绝缘水平；用三角形顶线做保护线；安装自重合熔断器 变配电站的防雷措施：设避雷针；高压侧装设阀型避雷器或保护间隙；当低压侧中性点不接地时，也应装设阀型避雷器或保护间隙二、防静电安全要求静电的危害 防爆和火灾 容易产生静电火花 电击 带静电的人体电压可达上万伏 妨碍生产，影响产品质量（纺织业）防静电的措施 接地、泄漏法、静电中和、工艺控制
