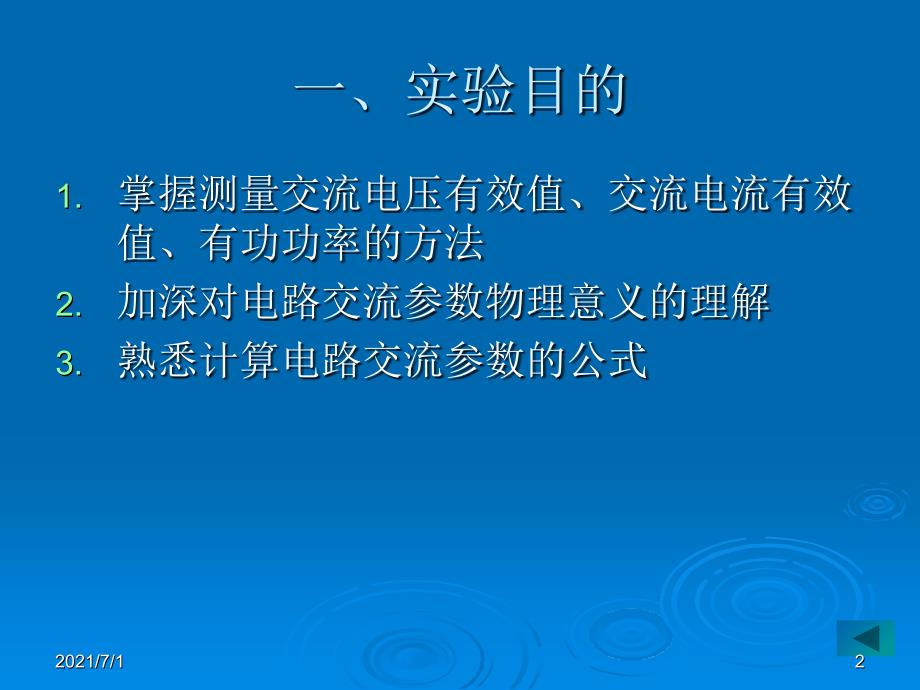

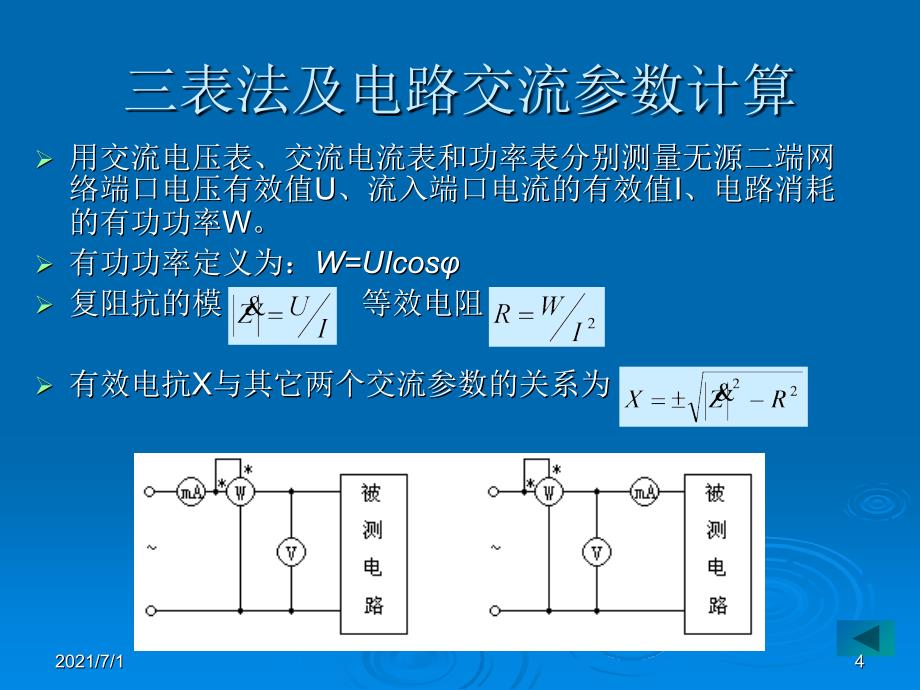

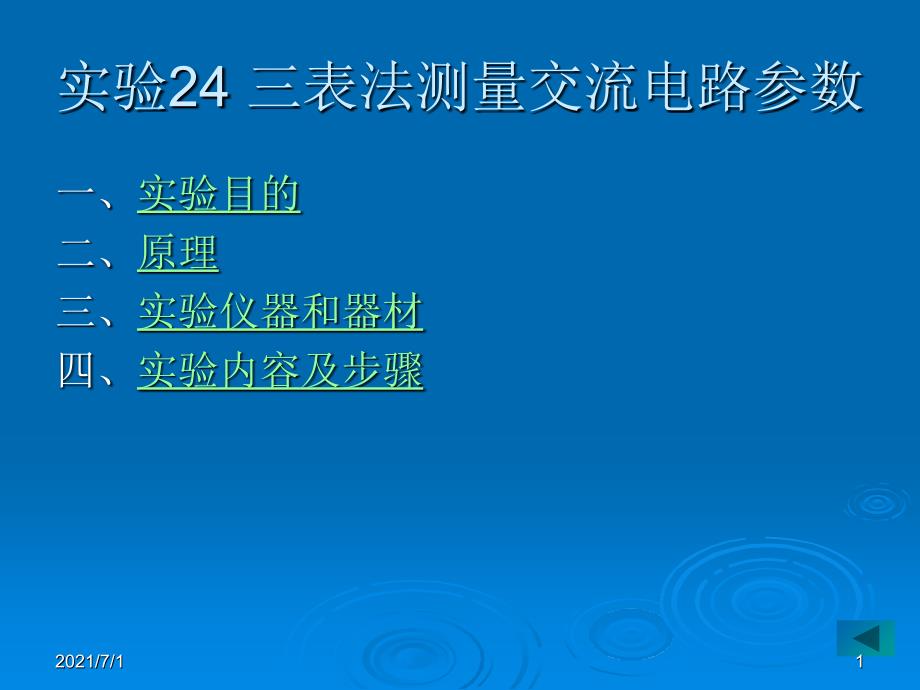

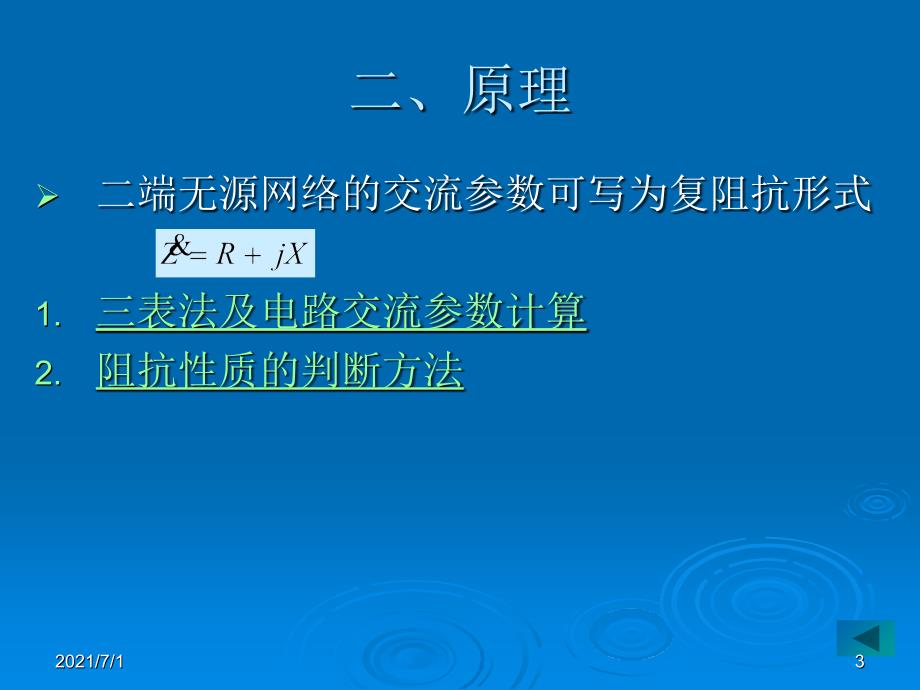

1、实验24 三表法测量交流电路参数一、实验目的二、原理三、实验仪器和器材四、实验内容及步骤2021/7/12021/7/11 1一、实验目的1.1.掌握测量交流电压有效值、交流电流有效值、有功功率的方法2.2.加深对电路交流参数物理意义的理解3.3.熟悉计算电路交流参数的公式2021/7/12021/7/12 2二、原理二端无源网络的交流参数可写为复阻抗形式1.1.三表法及电路交流参数计算 2.2.阻抗性质的判断方法2021/7/12021/7/13 3三表法及电路交流参数计算 用交流电压表、交流电流表和功率表分别测量无源二端网用交流电压表、交流电流表和功率表分别测量无源二端网络端口电压有效值络

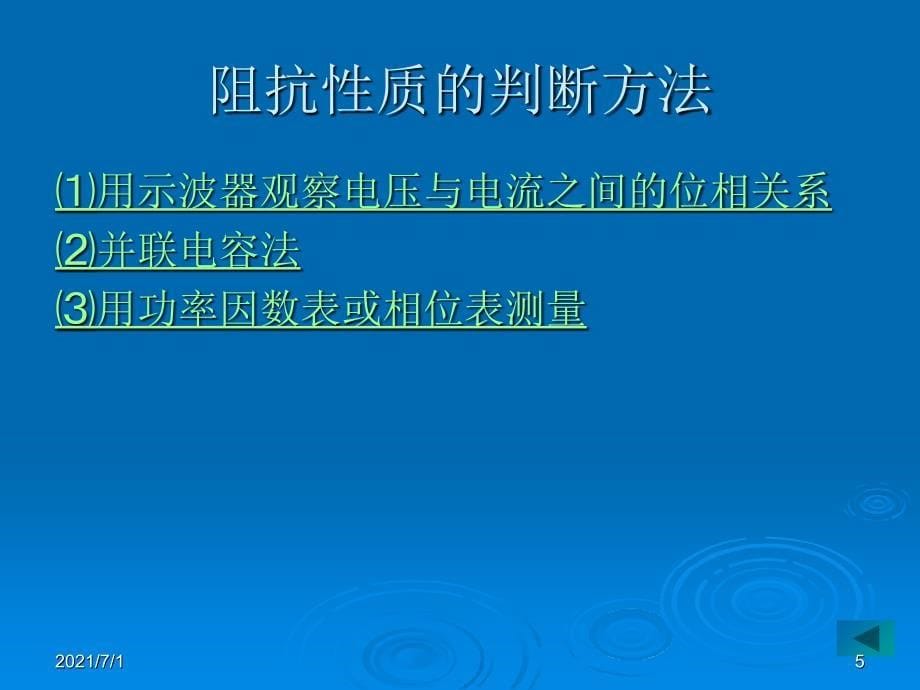

2、端口电压有效值u u、流入端口电流的有效值、流入端口电流的有效值i i、电路消耗、电路消耗的有功功率的有功功率ww。有功功率定义为：有功功率定义为：w=uicosw=uicos 复阻抗的模复阻抗的模 等效电阻等效电阻有效电抗有效电抗x x与其它两个交流参数的关系为与其它两个交流参数的关系为 2021/7/12021/7/14 4阻抗性质的判断方法用示波器观察电压与电流之间的位相关系并联电容法用功率因数表或相位表测量2021/7/12021/7/15 5用示波器观察电压与电流之间的位相关系从示波器上可以观测到被测电路电压与电流之间的从示波器上可以观测到被测电路电压与电流之间的位相关系。位相关系。
3、2021/7/12021/7/16 6并联电容法用一个小电容与被测电路串联，观测串联电容前后电流表的读数。若串联电容后电流表读数变大，则被测电路呈容性；若电流表读数变小，则被测电路呈感性。2021/7/12021/7/17 7用功率因数表或相位表测量用功率表、相位表等专用仪器直接测量。2021/7/12021/7/18 8三、实验仪器和器材1.1.白炽灯灯泡2.2.日光灯灯管3.3.日光灯镇流器4.4.日光灯启辉器5.5.交流电量仪6.6.熔断器7.7.电容8.8.开关9.9.安全导线2021/7/12021/7/19 9四、实验内容及步骤1.1.测量日光灯的交流参数2.2.测量未知电路的交流
4、参数2021/7/12021/7/11010测量日光灯的交流参数用多功能功率表测量电压用多功能功率表测量电压u u、电流、电流i i和有功功率和有功功率wwl l计算等效电阻计算等效电阻r r和等效电抗的大小和等效电抗的大小根据功率表的读数判断等效电抗根据功率表的读数判断等效电抗x x的符号的符号l l读数中的符号取决于电压和电流之间的位相读数中的符号取决于电压和电流之间的位相 并联电容并联电容l l根据并联电容前后电流的变化判断电抗根据并联电容前后电流的变化判断电抗x x的符号的符号 2021/7/12021/7/11111测量未知电路的交流参数由日光灯镇流器由日光灯镇流器l l与三个与三个2f2f的电容的电容c c1 1、c c2 2、c c3 3并联，再并联，再与两个与两个60w/220v60w/220v白炽灯灯泡串联，构成实验电路，仍用白炽灯灯泡串联，构成实验电路，仍用多功能功率表测量。多功能功率表测量。测量并计算等效电阻测量并计算等效电阻r r和等效电抗和等效电抗x x的大小的大小任意一种方法判断等效电抗的符号任意一种方法判断等效电抗的符号2021/7/12021/7/11212 结束语结束语若有不当之处，请指正，谢谢！若有不当之处，请指正，谢谢！
