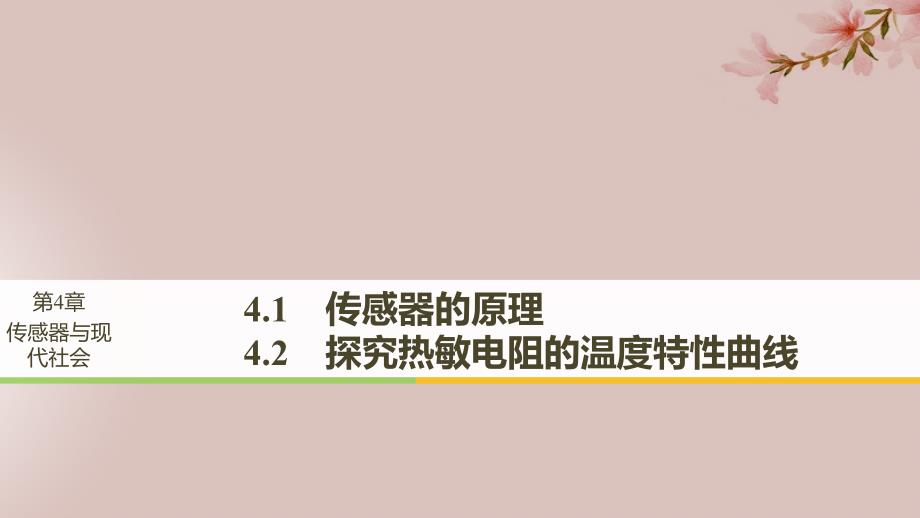

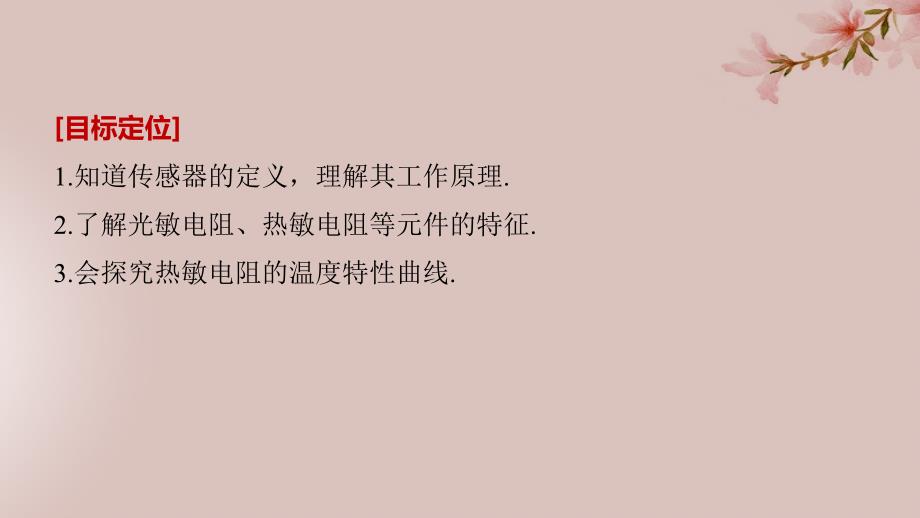

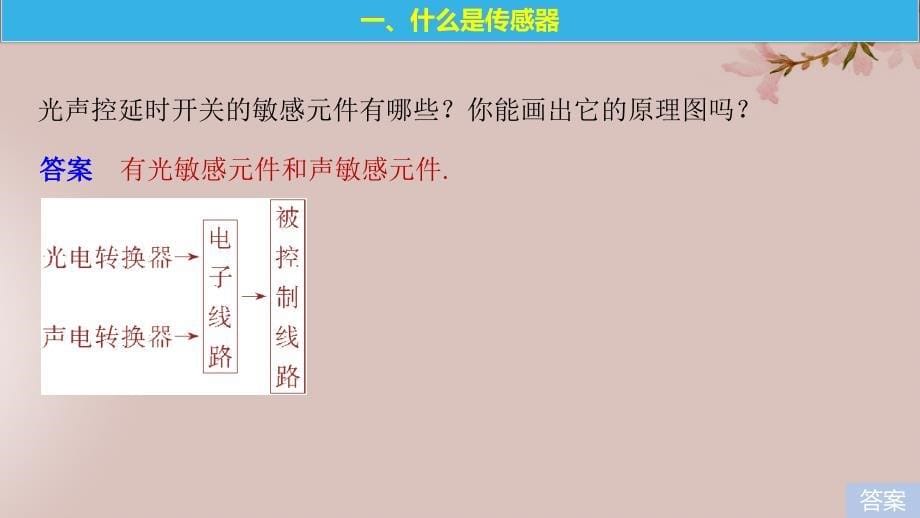

1、4.1传感器的原理4.2探究热敏电阻的温度特性曲线第4章传感器与现代社会目标定位1.知道传感器的定义，理解其工作原理.2.了解光敏电阻、热敏电阻等元件的特征.3.会探究热敏电阻的温度特性曲线.内容索引知识探究新知探究点点落实达标检测当堂检测巩固反馈知识探究光声控延时开关的敏感元件有哪些？你能画出它的原理图吗？一、什么是传感器答案答案答案有光敏感元件和声敏感元件.要点总结要点总结1.传感器是通过测量外界的 量、 量 量来捕捉和识别信息，并将被测量的 量转化成 量的装置.2.各种传感器的作用都是把 量转换成 量.3.传感器的结构 4.敏感元件是传感器中的关键性元件，它承担着直接“ ”和_ 的任务.
2、5.根据 的不同，传感器可分为物理型、化学型和生物型.物理化学生物非电学电学非电学电学敏感处理感知转换外界信息检测量典型例题典型例题例例1如图1是一种测定油箱油量多少或变化多少的装置.其中电源电压保持不变，r是滑动变阻器，它的金属滑片是金属杆的一端.在装置中使用了一只电压表(图中没有画出)，通过观察电压表示数，可以了解油量情况.将电压表分别接在b、c之间与c、d之间，当油量变化时，电压表的示数变化有何不同？答案解析图1答案答案见解析二、研究光敏电阻的导电特性在工厂生产车间的生产线上安装计数器后，就可以准确得知生产产品的数量，如图2所示为光敏电阻自动计数器的示意图，其中r1为光敏电阻，r2为定值
3、电阻.此光电计数器的基本工作原理是什么？答案答答案案当光被产品挡住时，r1电阻增大，电路中电流减小，r2两端电压减小，信号处理系统得到低电压，每通过一个产品就获得一次低电压，并计数一次.图2要点总结要点总结1.光敏电阻是用 材料(如硫化镉)制成的.特点：光照越强，电阻越 .2.光敏电阻能够把 这个光学量转换为 这个电学量.半导体小光照强弱电阻典型例题典型例题例例2(多选)如图3所示，r1、r2为定值电阻，l为小灯泡，r3为光敏电阻，当入射光强度增大时答案解析图3a.电压表的示数增大b.r2中电流减小c.小灯泡的功率增大d.电路的路端电压增大三、探究热敏电阻的温度特性如图4所示，将多用电表的选择
4、开关置于欧姆挡，再将多用电表的两支表笔与负温度系数的热敏电阻rt的两端相连，这时表针恰好指在刻度盘的正中央.若在rt上擦一些酒精，表针将如何摆动？若用吹风机将热风吹向电阻，表针将如何摆动？图4答答案案由于酒精蒸发，热敏电阻rt温度降低，电阻值增大，指针应向左偏；用吹风机将热风吹向电阻，rt温度升高，电阻值减小，指针将向右偏.答案要点总结要点总结1.金属导体的电阻率随温度升高而 .2.热敏电阻一般用人工合成的新型陶瓷材料制成，也可用半导体材料制成.3.热敏电阻所用材料根据其温度特性可分为三类(1)正温度系数的热敏材料(ptc)：电阻随温度的上升而 .(2)负温度系数的热敏材料(ntc)：电阻随温
5、度的上升而 .(3)临界温度系数的热敏材料(ctc)：电阻在很小的温度范围(临界)内急剧 .增大增加下降下降典型例题典型例题例例3(多选)在温控电路中，通过热敏电阻阻值随温度的变化可实现对电路相关物理量的控制.如图5所示电路，r1为定值电阻，r2为半导体热敏电阻(温度越高电阻越小)，c为电容器.当环境温度降低时答案解析a.电容器c的带电荷量增大b.电压表的读数增大c.电容器c两板间的电场强度减小d.r1消耗的功率增大图5达标检测1.(对传感器的认识对传感器的认识)关于传感器，下列说法正确的是a.所有传感器都是由半导体材料制成的b.金属材料也可以制成传感器c.传感器主要是通过感知电压的变化来传递
6、信号的d.水银温度计是一种传感器答案123解解析析大多数传感器是由半导体材料制成的，某些金属也可以制成传感器，如金属热电阻，故a错，b对；传感器将非电学量转换为电学量，因此传感器感知的应该是“非电信号”，故c错；水银温度计能感受热学量，但不能把热学量转化为电学量，因此不是传感器，故d错.解析解解析析滑动触头p左移，滑动变阻器接入电路的电阻减小，流过二极管的电流增大，从而发光增强，使光敏电阻r减小，最终达到增大流过灯泡的电流的效果.2.(光光敏敏电电阻阻的的特特性性)如图6所示的电路中，电源两端的电压恒定，l为小灯泡，r为光敏电阻，r与l之间用挡板(未画出)隔开，led为发光二极管(电流越大，发
7、出的光越强)，且r与led间距不变，下列说法中正确的是答案123解析图6a.当滑动触头p向左移动时，l消耗的功率增大b.当滑动触头p向左移动时，l消耗的功率减小c.当滑动触头p向右移动时，l消耗的功率可能不变d.无论怎样移动滑动触头p，l消耗的功率都不变3.(对对热热敏敏电电阻阻、光光敏敏电电阻阻的的认认识识)如图7所示为某传感装置内部部分电路图，rt为正温度系数热敏电阻，其特性为随着温度的升高阻值增大；r1为光敏电阻，其特性为随着光照强度的增强阻值减小；r2和r3均为定值电阻，电源电动势为e，内阻为r，v为理想电压表.若发现电压表示数增大，可能的原因是热敏电阻温度降低，其他条件不变热敏电阻温度升高，其他条件不变光照减弱，其他条件不变光照增强，其他条件不变a. b. c. d.123图7答案解析
