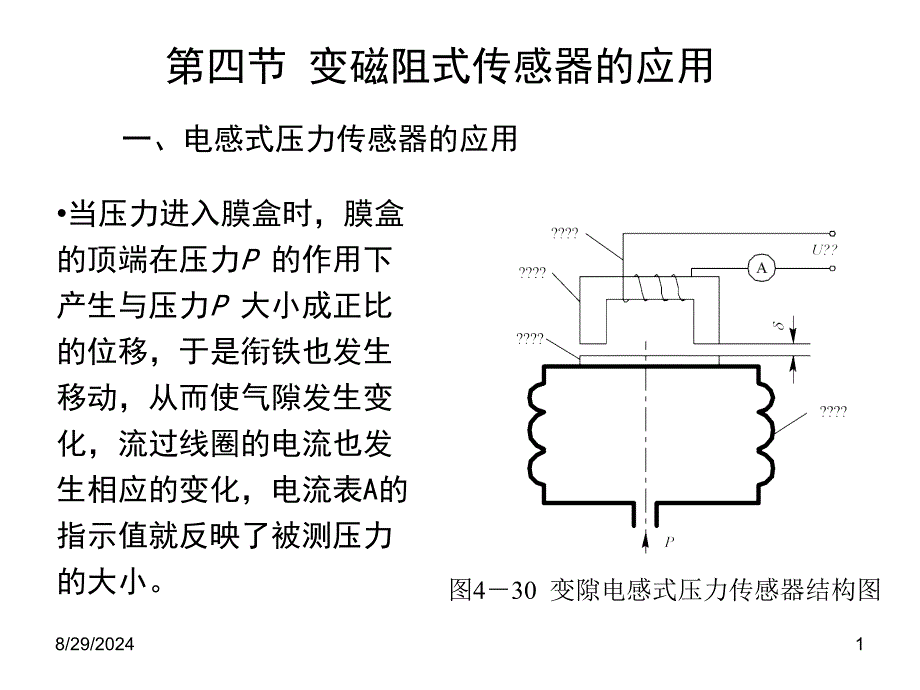

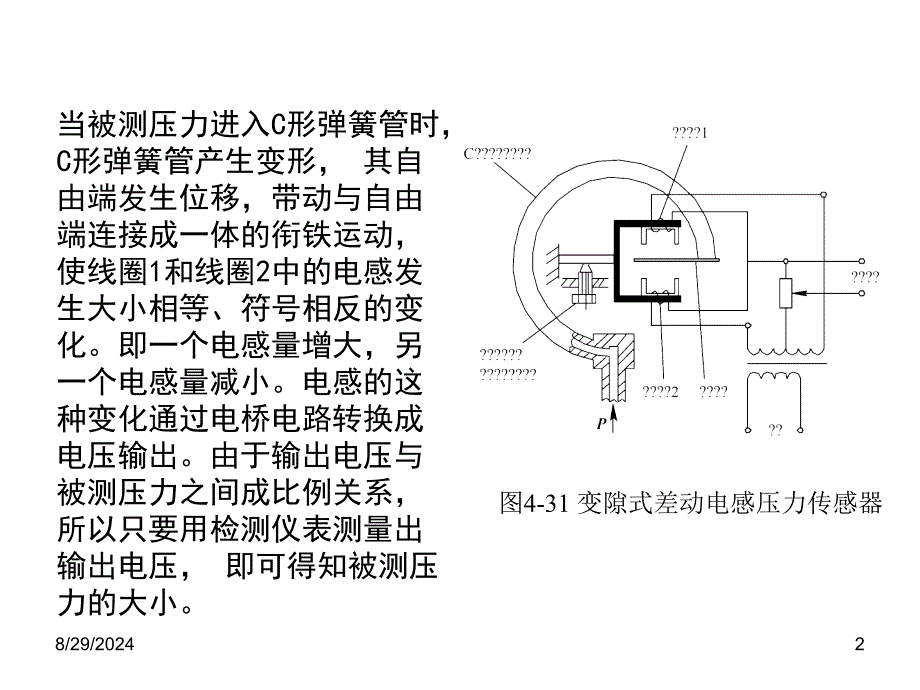

1、图430 变隙电感式压力传感器结构图 第四节 变磁阻式传感器的应用一、电感式压力传感器的应用当压力进入膜盒时，膜盒的顶端在压力p 的作用下产生与压力p 大小成正比的位移，于是衔铁也发生移动，从而使气隙发生变化，流过线圈的电流也发生相应的变化，电流表a的指示值就反映了被测压力的大小。8/29/20241图4-31 变隙式差动电感压力传感器 当被测压力进入c形弹簧管时， c形弹簧管产生变形， 其自由端发生位移，带动与自由端连接成一体的衔铁运动，使线圈1和线圈2中的电感发生大小相等、符号相反的变化。即一个电感量增大，另一个电感量减小。电感的这种变化通过电桥电路转换成电压输出。由于输出电压与被测压力之
2、间成比例关系， 所以只要用检测仪表测量出输出电压， 即可得知被测压力的大小。8/29/20242二、二、 差动变压器式传感器的应用差动变压器式传感器的应用可直接用于位移测量，也可以测量与位移有关的任何机械量，如振动、加速度、应变、比重、张力和厚度等。8/29/20243图432 差动变压器式加速度传感器原理图 差动变压器式加速度传感器:由悬臂梁和差动变压器构成。测量时，将悬臂梁底座及差动变压器的线圈骨架固定，而将衔铁的a端与被测振动体相连， 此时传感器作为加速度测量中的惯性元件，它的位移与被测加速度成正比，使加速度测量转变为位移的测量。当被测体带动衔铁以x(t)振动时，导致差动变压器的输出电压
3、也按相同规律变化。 1、测量振动和加速度8/29/202442、 测量位移测量位移8/29/20245例例1 1：板厚的测量板厚的测量 8/29/20246例例2. 测量力或压力测量力或压力例：例：张力测量张力测量8/29/20247例例3、 振动检测振动检测 其外形如右图，它是利用磁电感应原理把振动信号变换成电信号。主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性地固定着磁铁，惯性质量（线圈组件）用弹簧元件悬挂于壳体上。 工作时，将传感器安装在机器上，在机器振动时，线圈与磁铁相对运动、切割磁力线，产生感应电压，该信号正比于被测物体的振动速度值，对该信号进行积分放大处理即可得到
4、位移信号。 8/29/20248 可用于测量压力、力、压差、加速度、振动、应变、流量、厚度、液位等物理量。 1、位移测量位移测量 三、三、 电涡流式传感器的应用电涡流式传感器的应用8/29/202495.3.4 电涡流式传感器的应用电涡流式传感器的应用1、位移测量2、振幅测量3、转速测量4、无损探伤8/29/202410本章小结1、电感式传感器它分变气隙厚度和变气隙面积两种，变气隙厚度式使用广泛。差动变隙式是由两个相同的线圈与磁路组成。其原理为当被测体带动衔铁移动时，使两个磁路的磁阻发生大小相等符号相反的变化，引起两线圈产生大小相等、极性相反的电感增量。差动式的灵敏度与线性度比单线圈的高。8/29/2024112、差动变压器式传感器差动变压器式传感器分变隙式、变面积和螺线管式三种，螺线管式应用较广。其原理为：当被测物体没有位移时，活动衔铁处于初始平衡位置，变压器输出电压为零；当被测物体有位移时，变压器输出电压不为零。3、电涡流式传感器电涡流式传感器是根据电涡流效应制成的。当板块金属导体置于交变磁场中，或在磁场中做切割磁力线运动时，导体内将产生涡旋状的感应电流，此即电涡流效应。激磁线圈通交变电流，周围形成交变磁场，导体内产生涡流，电涡流磁场反抗原磁场，引起线圈等效阻抗发生变化，即可建立阻抗与变量的单值关系，测量阻抗值，即可求得该被测量。8/29/202412
