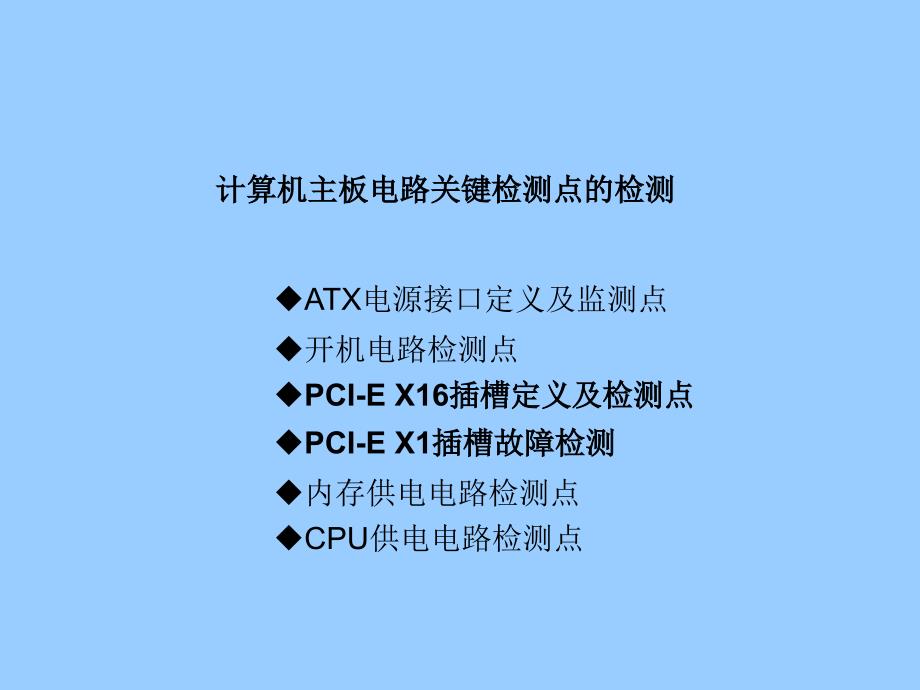

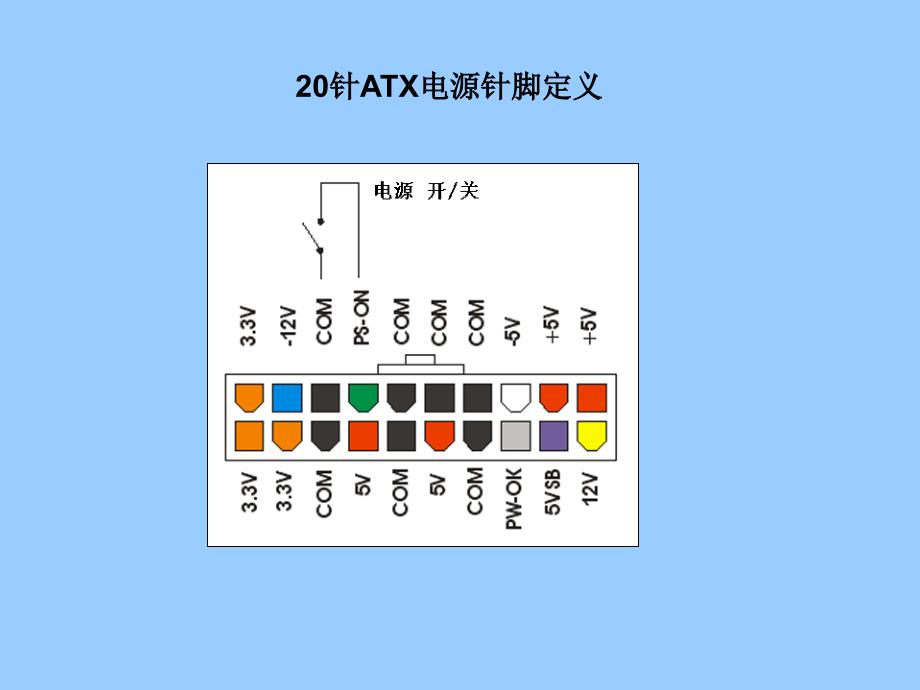

1、uatx电源接口定义及监测点u开机电路检测点upci-ex16插槽定义及检测点插槽定义及检测点upci-ex1插槽故障检测插槽故障检测u内存供电电路检测点ucpu供电电路检测点计算机主板电路关键检测点的检测计算机主板电路关键检测点的检测20针针atx电源针脚定义电源针脚定义黄色：黄色：12v 12v为硬盘、光驱、软驱的主轴电机和寻道电机提供电源，为isa插槽提供工作电压和串口设备等电路逻辑信号电平。 12v的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。偏高时，光驱的转速过高，容易出现
2、失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。目前，如果 12v供电短缺直接会影响pci-e显卡性能，并且影响到cpu，直接造成死机。蓝色：蓝色：12v12v的电压是为串口提供逻辑判断电平，需要电流不大，一般在1a以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3v到-15v，有很宽的范围。红色：红色：5v5v电源是提供给cpu和pci、agp、isa等集成电路的工作电压，是电脑中主要的工作电源。目前，cpu都使用了 12v和 5v的混合供电。它的电源质量的好坏，直接关系着计算机的系统稳定性。白色：白色：5v5v是为逻辑电路提供判断电平，需要电流很小，一般不会影响系统正常工

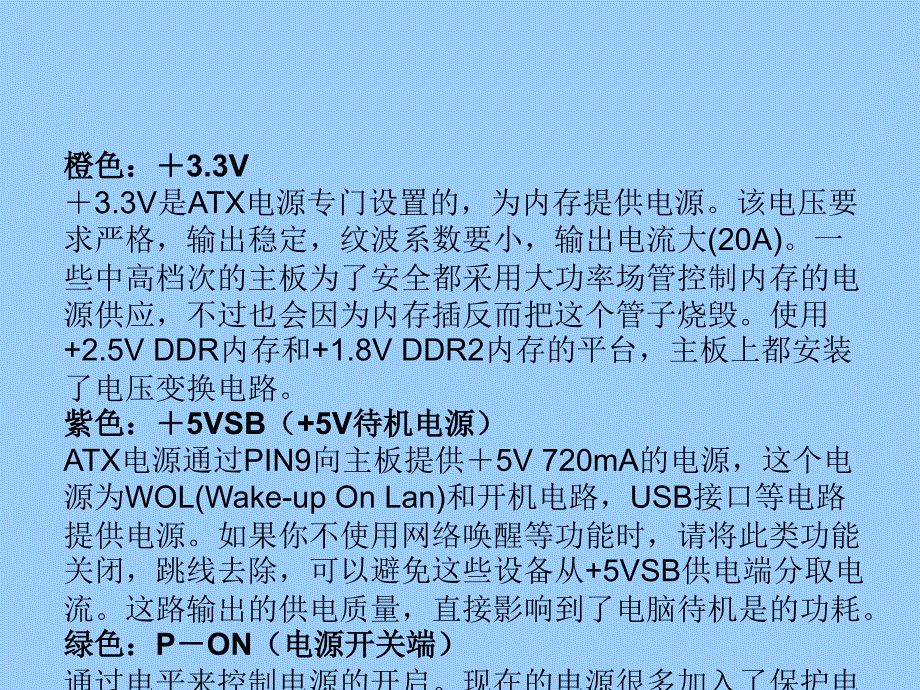

3、作。atx电源接口定义电源接口定义橙色：橙色：3.3v3.3v是atx电源专门设置的，为内存提供电源。该电压要求严格，输出稳定，纹波系数要小，输出电流大(20a)。一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。使用 2.5vddr内存和 1.8vddr2内存的平台，主板上都安装了电压变换电路。紫色：紫色：5vsb（ 5v待机电源）待机电源）atx电源通过pin9向主板提供5v720ma的电源，这个电源为wol(wake-uponlan)和开机电路，usb接口等电路提供电源。如果你不使用网络唤醒等功能时，请将此类功能关闭，跳线去除，可以避免这

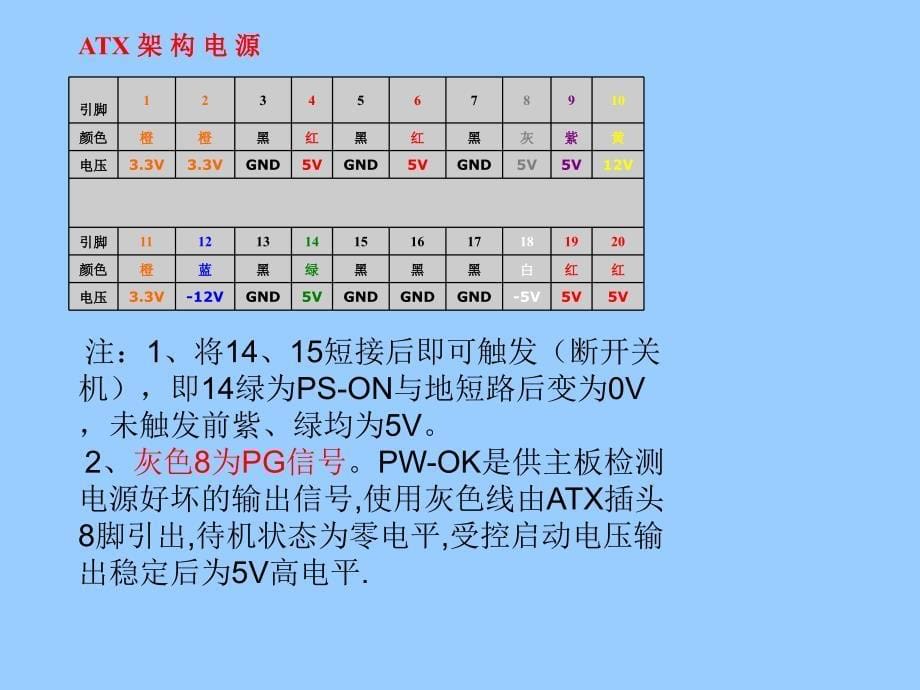

4、些设备从 5vsb供电端分取电流。这路输出的供电质量，直接影响到了电脑待机是的功耗。绿色：绿色：pon（电源开关端）（电源开关端）通过电平来控制电源的开启。现在的电源很多加入了保护电路，短接电源后判断没有额外负载，会自动关闭。灰色：灰色：pok（电源信号线）（电源信号线）一般情况下，灰色线p-ok的输出如果在2v以上，那么这个电源就可以正常使用；如果p-ok的输出在1v以下时，这个电源将不能保证系统的正常工作，必须被更换。atx架架构构电电源源引脚引脚12345678910颜色颜色橙橙橙橙黑黑红红黑黑红红黑黑灰灰紫紫黄黄电压电压3.3v3.3vgnd5vgnd5vgnd5v5v12v引脚引脚1
5、1121314151617181920颜色颜色橙橙蓝蓝黑黑绿绿黑黑黑黑黑黑白白红红红红电压电压3.3v-12vgnd5vgndgndgnd-5v5v5v注：1、将14、15短接后即可触发（断开关机），即14绿为ps-on与地短路后变为0v，未触发前紫、绿均为5v。2、灰色8为pg信号。pw-ok是供主板检测电源好坏的输出信号,使用灰色线由atx插头8脚引出,待机状态为零电平,受控启动电压输出稳定后为5v高电平.14号针（pin14ps-on）就是控制电源开启关闭的。单个针没有回路怎么控制开关，其实所有的地线（gnd）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当pin1
6、4针与gnd针短接后，pin14针本身的电位就低了，电源也就开启了，反之亦然。现在很清楚了要想无主板开启atx电源，只需要将pin14针（绿色线，图中也标绿了）与任意一个gnd针（黑色线，图中标灰了）短接就可以。24针针atx电源针脚定义电源针脚定义待机待机电压检测点：点：1： atx第9脚5vsb，pci槽a14脚3.3vsb，3,3vsb 一般由1117或1084mos管转换2：cmos跳帽2.5v以上电压3：触发排针2.5v以上电压，复位关键测试点：复位关键测试点：1:pci槽a15脚3.3v电压2：ide槽第一脚5v电压3：bios芯片倒数第二脚3.3v4：cpu假负载pg信号2.5v
7、电压5.1117中间脚有3.3vsb。无电压，为桥坏。（排除集成网卡和i/o）2、晶振检测1（1）主板上第一种为：14.318兆赫兹时钟晶振（2）主板上第二种为：32.768千赫兹时实晶振（3）主板上第三种为：24.576兆赫兹声卡晶振1.4（4）主板上第四种为：25兆赫兹网卡晶振1、14.318m晶振为时钟晶振，工作电压为1.1-1.6v。2、24m晶振为bga内部vga部分提供相关工作时钟。3、24.576m晶振用于音效芯片，工作电压为1.1-2.2v。4、25m晶振用于网卡部分，为网卡提供工作时钟，也用于nvidia芯片上电时序中所需的时钟，电压为1.1-2.2v。5、32.768khz
8、晶振为实时晶振，工作电压为1.4v左右，系统时间基准时钟，上电之前为南桥内部提供工作所需时钟。主板中最常规的用到的晶振可主板中最常规的用到的晶振可归为归为5种：种：对于intel、amd、ati芯片的主板，32.768khz晶振不起振，会导致主板不上电或上电后全板无复位。对于nvidia芯片主板，32.768khz晶振不起振则会出现跑cf或45(对应的数码卡)，数码卡跑ff有可能会出现i/o(winbond83627)第18脚或21脚两者中有一个无时钟。pci-ex16插槽定义插槽定义pci-ex16插槽故障测试点插槽故障测试点测试点测试点1：复位信号点。pci-ex16插槽中提供一个复位信号
9、点，位于a11引脚，开机时产生高一低的电平信号。测试点测试点2：时钟信号点。pci-ex16插槽中提供两个时钟信号点，分别位于a13、a14引脚，正常时，时钟信号点的工作电压为1.6v。测试点测试点3：电压信号点。pci-ex16插槽需要两种工作电压： 12v和3.3v。其中，b1、b2、b3、a2、a3脚为12v供电脚，a9、a10、b8、b10脚为3.3v供电脚。pci-ex1插槽故障检测点插槽故障检测点1、ddr3的核心供电为的核心供电为1.5v：可以在打值卡或是内存条的51、170、197pin上测得。2、ddr3的负载供电vtt_ddr为主供电的一半（0.75v）：可以在120、24
10、0pin上测得3、ddr3的spd供电vcc_spd为3.3v：可以在236pin上测得4、ddr3的基准电压vref为0.75v：可以在1、67pin上测得内存供电电路测量点内存供电电路测量点内存槽核心供电的对地阻值1、sdr：168脚对地阻值20欧以上2、ddr1：180脚对地阻值20欧以上3、ddr2：184脚对地阻值20欧以上(ati、nf芯片组可能只有十几欧）4、ddr3：51脚5、ddr3的时钟一共有4个：可以在63、64、184、185pin上测得电压或波形，有的主板不上内存会没有时钟，一般时钟只需要打值即可6、ddr3的复位电压为1.5v：可以在168pin测得7、ddr3的系
11、统管理总线sda、scl电压：分别可以在238、118pin上测得3.3v的电压cpu核心供电部分检测1、上下管d极对地阻值：(370.462、754、939、am2、478、775)cpu单相供电电路中的高端mos管(上管)（vt1）与低端mos管（下管）（vt2）的g、d、s极的对地阻值分别如下：vt1：g极对地阻值为400以上，d极对地阻值为200以上，s极对地阻值为20以上；vt2：g极对地阻值为400以上，d极对地阻值为25以上，s极对地阻值为0。加上电源后，上管s极和下管的d极vcore电压：1.0v1.7v的（此点可判断整体cpu供电电路是否正常）；测vt1的d极：电压12v或者5v；测vt1的g极：高电平3v以上控制电压；2、电压测量：、电压测量：
