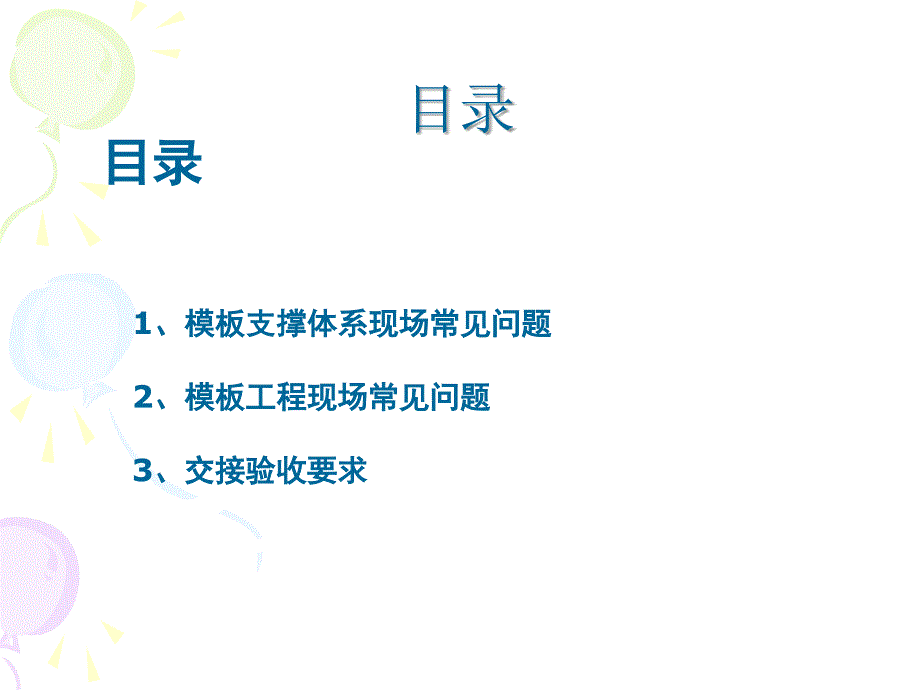

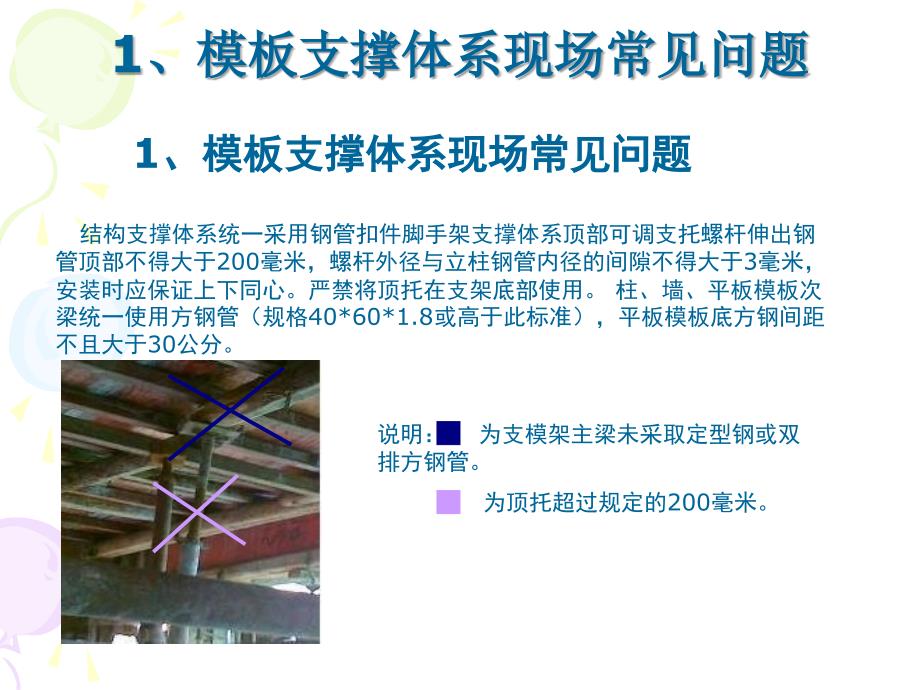

1、模板工程现场常见问题模板工程现场常见问题目录目录1、模板支撑体系现场常见问题、模板支撑体系现场常见问题2、模板工程现场常见问题、模板工程现场常见问题3、交接验收要求、交接验收要求目录1、模板支撑体系现场常见问题、模板支撑体系现场常见问题 结构支撑体系统一采用钢管扣件脚手架支撑体系顶部可调支托螺杆伸出钢管顶部不得大于200毫米,螺杆外径与立柱钢管内径的间隙不得大于3毫米,安装时应保证上下同心。严禁将顶托在支架底部使用。 柱、墙、平板模板次梁统一使用方钢管(规格40*60*1.8或高于此标准),平板模板底方钢间距不且大于30公分。说明: 为支模架主梁未采取定型钢或双排方钢管。 为顶托超过规定的20

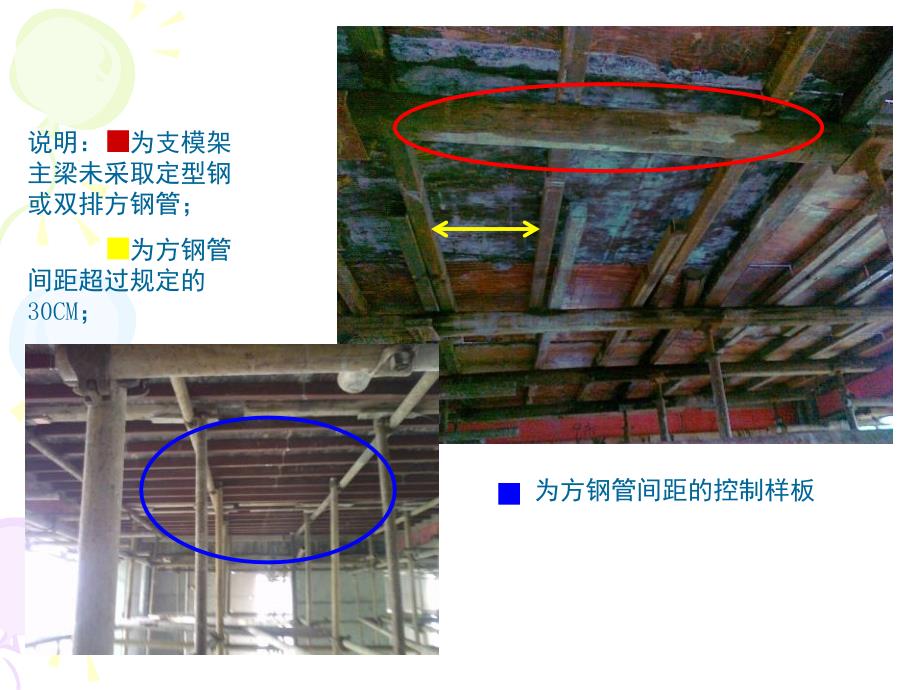

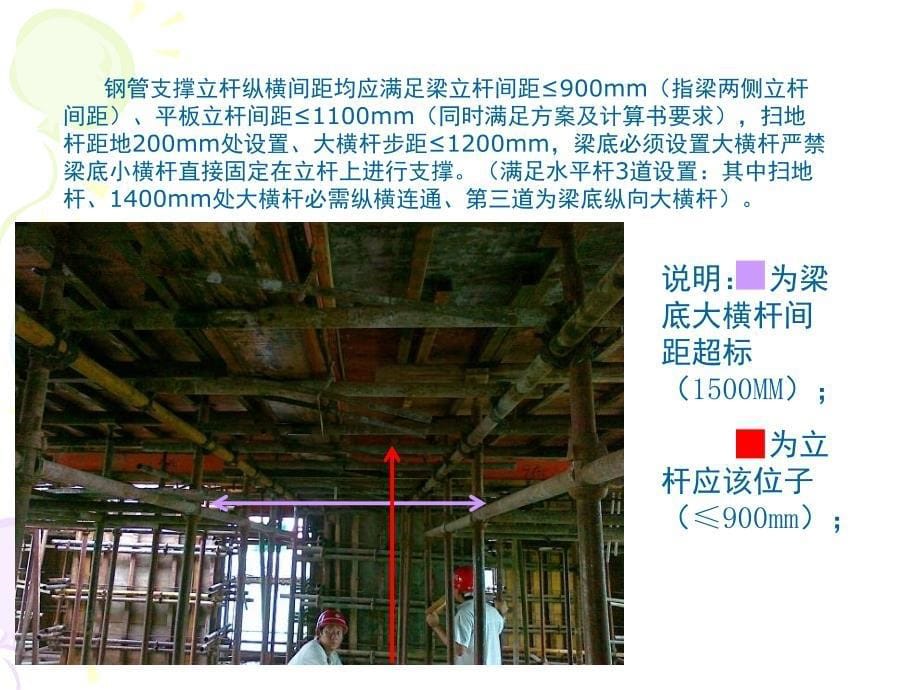

2、0毫米。1、模板支撑体系现场常见问题、模板支撑体系现场常见问题说明: 为支模架主梁未采取定型钢或双排方钢管; 为方钢管间距超过规定的30cm;为方钢管间距的控制样板 钢管支撑立杆纵横间距均应满足梁立杆间距900mm(指梁两侧立杆间距)、平板立杆间距1100mm(同时满足方案及计算书要求),扫地杆距地200mm处设置、大横杆步距1200mm,梁底必须设置大横杆严禁梁底小横杆直接固定在立杆上进行支撑。(满足水平杆3道设置:其中扫地杆、1400mm处大横杆必需纵横连通、第三道为梁底纵向大横杆)。 说明: 为梁底大横杆间距超标(1500mm); 为立杆应该位子(900mm);说明: 为板底方钢管与木方

3、厚度不一致; 为剪力墙、柱等部位加固的方钢管与木方厚度不一致方钢管与木方的厚度不一致基本表现于木方厚度大于方钢管宽度,导致方钢管与钢管间存在间距,模板加固也变成不牢固,以致拆模后的平整度与观感质量较差;建议严格控制木方与方钢的厚度;说明:为立杆倾斜造成扫地杆不能搭设,并且造成板面受力不均,导致板面不平;说明: 为边摸用铁丝加固; 为下雨后楼层内阴角部位渗漏情况;下雨后防渗漏检查时发现,阴角部位大面积渗漏,此原因为支模时用铁丝加固而造成;边梁侧模要求采用钢管加固,斜撑钢管需固定在边梁底部支持的小横杆上,小横杆出梁边长度大于800,需保证斜撑角度在4560度范围内。严禁利用外脚手架进行边梁支撑加固

4、和使用、铁丝对拉、木方、模板等进行加固。 2 2、模板工程现场常见问题、模板工程现场常见问题 模板在支设前,施工缝处已浇筑的混凝土必须进行剔凿,露出石子,并清理干净;面板必须清理干净,并均匀涂刷脱模剂(油性脱模剂需慎用);模板支设过程中,木屑、杂物必须清理干净,在柱墙下口、梁根部每段至少留二个清扫口,将杂物及时清扫后再封上。模板验收重点为控制刚度、垂直度、平整度和接缝,特别应注意外围模板、电梯井模板、楼梯间模板等处轴线位置正确性。并检查水电预埋箱盒、预埋件位置及钢筋保护层厚度等。 固定在模板上的预埋件和预留孔洞均不得遗漏,安装必须牢固,位置准确。 为确保模板接缝严密不漏浆,并防止模板吸水或受热

5、膨胀产生过大变形,以下部位必须粘贴双面密封胶条: 梁模板与柱墙模板之间的搭接面; 梁侧模与梁底模之间的接缝; 柱阳角模板搭接缝。 顶板模板拼装时,模板间的拼缝应采用50mm宽胶带纸粘贴。 2、模板工程现场常见问题、模板工程现场常见问题用编织袋、手套等物品在封模时封堵剪力墙底,造成拆模后墙地底夹带大量编织袋、手套等物品;说明: 为模板翘边; 为模板起皮; 建议将起皮、翘边模板切割掉,用于小板; 该顶板均未应采用50mm宽胶带纸粘贴。说明:为模板拼缝; 拼缝问题基本都是剪力墙与梁搭接处存在,是影响剪力墙平整度与观感质量的关键部位; 梁模板与柱墙模板之间、梁侧模与梁底模之间必须粘贴双面密封胶条。为方

6、钢管间距,已超过规定的30cm。卫生间降板用木方和方钢管混用,未用预置的方钢框;厨房卫生间降板一般在100mm以内,降板吊模采用角钢做模板(可采用一次性或按楼层配置周转使用)。 1、木方模板材料进场后项目部需组织施工单位进行材料规格、几何尺寸等进行验收。对不符合要求的要求退场。各项目必需现场配备压刨机,对进场方木进行精加工,减小几何尺寸偏差。 2、支撑架搭设完毕,项目部需组织监理、施工单位进行支撑体系验收,验收合格方可进行模板铺设施工。 3、通线检查支架顶部标高、水平度,扣件紧固度,扫地杆、大横杆、小横杆、剪刀撑、斜撑搭设、稳固度是否符合要求。扣件拧紧力矩值不应小于40n.m,且不应大于60n

7、.m。 4、模板工程施工完成需对每块板标高进行全数检查、整改,在实体上和平面图上进行原位标注,经整改验收合格后进行钢筋工程施工。 5、泵送混凝土输送管固定必须单独搭设严禁直接使用模板支撑架进行加固;各项目推广使用布料机进行混凝土浇筑,以减少混凝土浇筑时对模板支撑体系、钢筋工程的破坏,混凝土浇筑时必需有专人进行照模,查看模板支撑情况,进行加固处理。3、交接验收要求、交接验收要求3、交接验收要求、交接验收要求6、施工单位应根据模板施工方案的要求施工模板支撑和加固体系。对于不符合施工方案要求的模板支撑和加固体系,应判定本检验批为不合格。7、施工单位应按照模板质量要求和模板安装工程检验批的要求检查模板工程质量,其中任何一项不符合要求,应判定本检验批不合格。8、施工单位拆模前应填报拆模申请会同混凝土拆模强度报告一起报监理审批后才能进行模板拆除工作。模板拆除完毕后,应填报模板拆除工程检验批,报监理验收。9、模板验收记录 预验收记录表 模板工程检验批检查表 报验单 拆模申请表 混凝土拆模强度报告 模板拆除工程检验批检查表 结构工程工序检查表敬请指教!谢谢!
