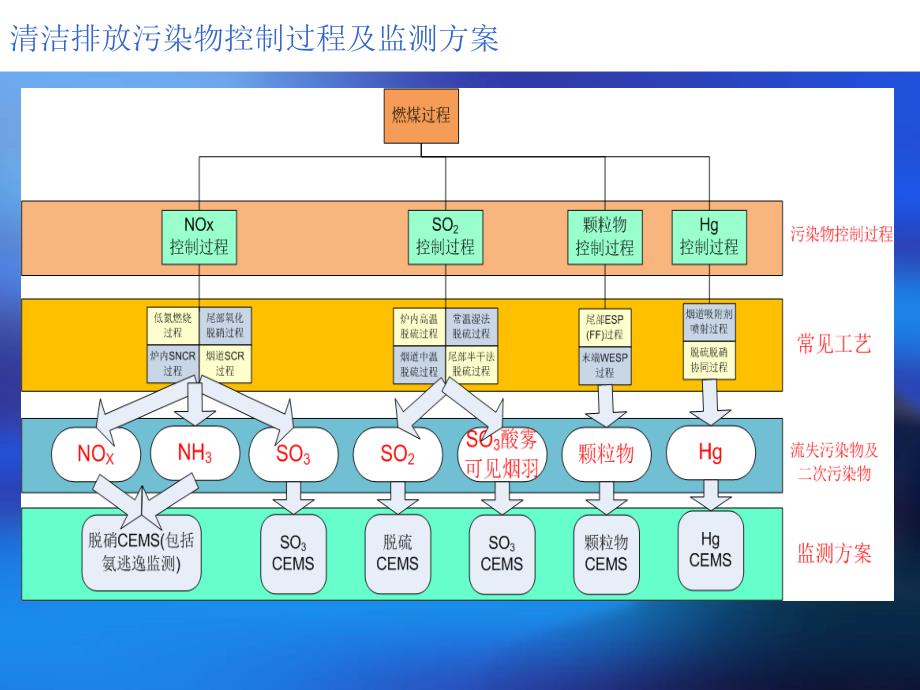

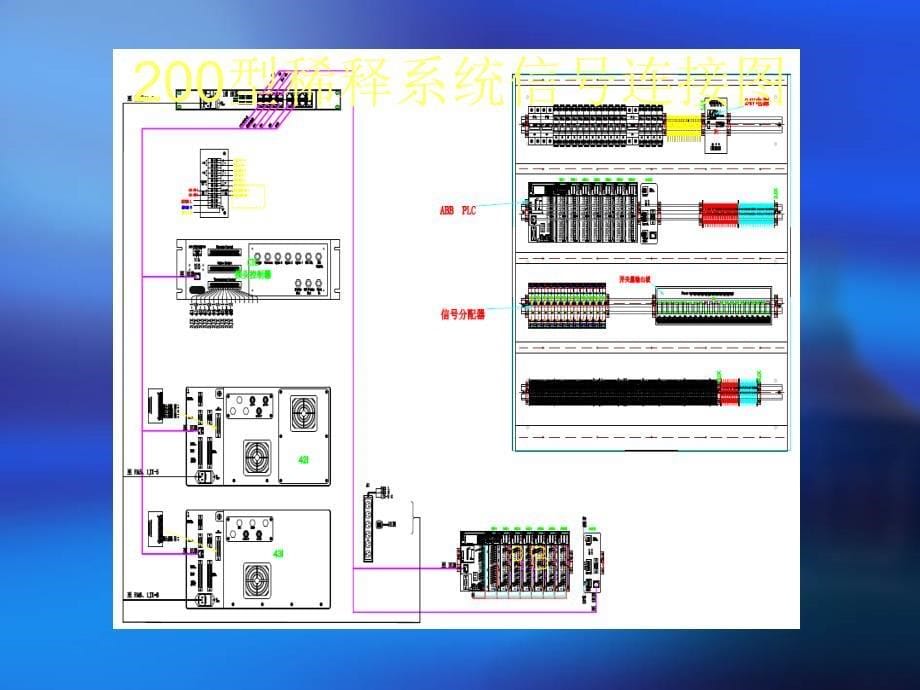

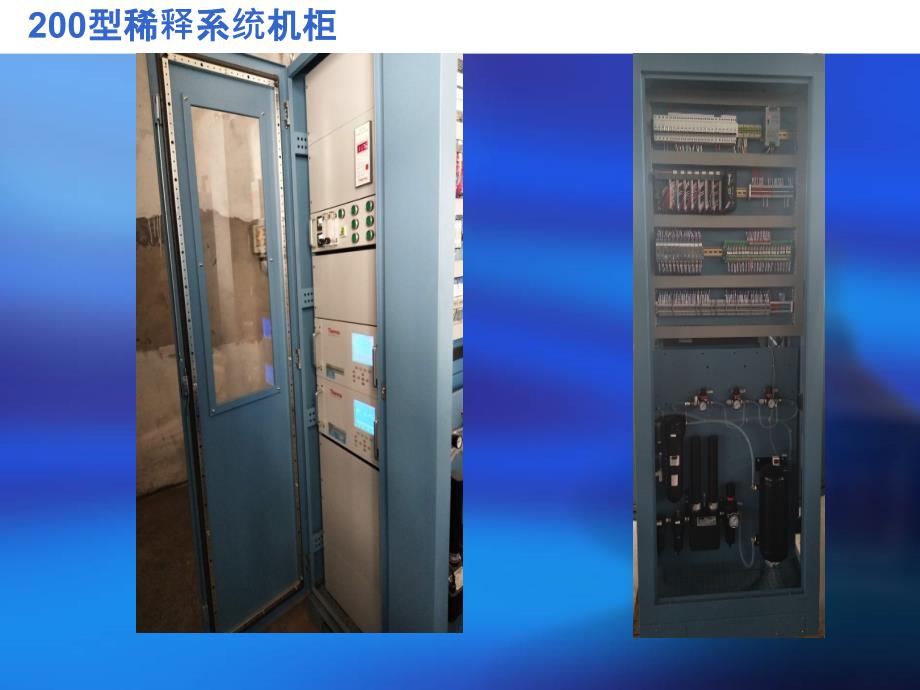

1、theworldleaderinservingscience赛默飞世尔科技赛默飞世尔科技200型型cems的的维护和运维护和运维维 田凯田凯清洁排放污染物控制过程及监测方案200型稀型稀释系系统机柜机柜200型稀释系统管线接线图湿度计200型稀释系统信号连接图pro2001whp取样模式烟道外稀释探头核心采样模式示意图200型cems系统探头2001型采样探头：脱硝入口，脱硫出入口2001型采样探头内部稀释模块及音响小孔：200型cems系统探头ep1002型采样探头：脱硝出口采样探头内部稀释模块及音响小孔：200型cems系统探头200型cems系统零气系统零气系统对厂用仪表压缩空气进一步除
2、尘，除水，除油，零气系统对厂用仪表压缩空气进一步除尘，除水，除油，以及空以及空气本底中的气本底中的soso2 2和和noxnox（必要（必要时除去时除去coco2 2、 coco）。）。200型cems系统零气系统系统的用气标准： 1、压力最好大于0.6mpa/cm2 (压力越大则无热除水器的除水效果越好） 2.电厂仪表用压缩空气除油、除水、除颗粒物。3.露点在负20度以下。4、不含所测物质（如：so2,nox等）。 系统的用气量计算： 每根探头的耗气量约为5l/min。 无热除水器的最大效率为50%，因此无热除水器用于自身干燥的耗气量等于其所能提供的最大输出气量。系系统统日常操作日常操作维护
3、维护要点：要点：model 200 cems系系统统启启动动1、检查所有系统接线和管路已正确连接。2、打开稀释探头加热器开关后，保证探头加热正常。3、启动工厂供仪用空气系统。4、打开无热干燥机，检查稀释气输出压力。5、打开分析仪电源，进行预热，消除各类报警。6、分析测试前，对系统进行校准。系系统统日常操作日常操作维护维护要点：要点：model 200 cems系系统统关关闭闭1、如果关闭仪用空气气源，应将无热干燥机关闭。2、关闭系统时，必须关闭校准气体钢瓶。3、关闭42i和43i分析仪时，请正常关闭仪器前面板的开关按钮。4、如系统需长时间关闭仪器请先将42i分析仪的臭氧开关（见仪器说明书）关闭
4、，10分钟后关闭仪器。43i so2 分析仪43i型二氧化硫分析仪型二氧化硫分析仪美国环境保护总署认证美国环境保护总署认证专利脉冲荧光原理专利脉冲荧光原理标准量程标准量程50,100,200,500ppb, 1,2,5,10,20,50,100ppm 最低检测限最低检测限: 0.5 ppb响应时间响应时间: 80 秒达到满量程的秒达到满量程的95%线性线性: /-1%so2分析仪脉冲荧光法原理脉冲荧光法原理:用波长190-230nm紫外光照射样品，则so2吸收紫外光产生能级跃迁，so2从基态变为激发态，即：so2hv1so2*激发态so2*不稳定，瞬间返回基态，发射出波峰为330nm的荧光，
5、即so2*so2hv2产生荧光的强度和so2浓度成正比，用光电倍增管及电子测量系统测量荧光强度，即可得知so2的浓度so2分析仪so2分析仪so2分析仪so2分析仪42i型氮氧化物分析仪型氮氧化物分析仪 美国环境保护总署认证美国环境保护总署认证 化学发光原理化学发光原理 标准量程标准量程:50,100,200,500ppb,1,2,5,10,20,50,100ppm 最低检测限最低检测限: 0.4 ppb 响应时间响应时间: 40 秒达到满量程的秒达到满量程的95% 线性线性: /-1bi no/nox/no2 分析仪化学发光法原理：化学发光法原理：当样品中的no与o3混合时，生成激发态
6、的no2与o2。激发态no2在返回基态时发出红外光。noo3no2*o2 no2*no2hv该反应的发射光谱在6003200nm范围内，最大发射波长为1200nm。 3no2 m 325c 3nomoo3反应发射光谱在4001400nm范围内，峰值波长为600nm。nox分析仪nox分析仪nox分析仪nox分析仪nox分析仪nox分析仪nox分析仪200型cems系统校准校准时先校准零点，再校准跨度。校准时流量调到2l/min。200型cems系统氧化锆校准校准步骤：1.按下20%按钮，调整右侧浮子流量计旋钮至200-300ml/min；2.等待10分钟，待二次仪表数值显示稳定。3.按“ent
7、er”，如图1；图1200型cems系统氧化锆校准4.按“”输入密码0001，如图2，按“确定”，进入图3；5.按“”选择3-1，如图4，。6.按“确定”进入图5，再按“确定”，数值闪烁，自动标定，待闪烁停止后连续按“返回”键，返回显示界面；7.相同的步骤进入3-2使用2%左右的标气进行标定；图2图4图3图53-1 氧含量空气校准氧含量空气校准（20.6%） 3-2 氧含量量程校准氧含量量程校准（2%）200型cems系统常见故障及处理方法200型cems系统维护内容日常巡检1. 分析小间是否完好（例如是否存在漏雨，门窗故障）2. 分析间室内温度是否为26摄氏度。3. 气源压力，流量是否符合要
8、求。4. 电源电压及接地是否符合要求。5. 稀释气压力，零气压力，反吹气压力是否与初始设置相同。6. 采样探头滤筒处温度是否为145摄氏度。7. 仪器是否存在报警信号。8. 通零气及标气检查系统测量误差是否需要进行校准。200型cems系统维护内容日常巡检任务任务需要时间需要时间月月季季半年半年检查硅胶指示剂检查硅胶指示剂 30分钟x更换干燥剂更换干燥剂 30分钟x更换探头滤芯更换探头滤芯30分钟x检查采样管线密封性检查采样管线密封性1小时x检查采样杆与滤筒接检查采样杆与滤筒接合处密封性合处密封性30分钟x检查反吹阀是否漏气检查反吹阀是否漏气15分钟x检查文丘里管模块处检查文丘里管模块处安装是
9、否完好安装是否完好15分钟x检查限流小孔模块处检查限流小孔模块处安装是否完好安装是否完好15分钟x检查探头及仪器电缆检查探头及仪器电缆连接线是否松动连接线是否松动30分钟x检查分析仪是否有报检查分析仪是否有报警警15分钟x清理限流小孔及文丘清理限流小孔及文丘里管里管4小时依据现场工况需要更换采样泵更换采样泵 1小时根据需要更换更换so2/nox去除器去除器1小时依据现场工况需要200型cems系统备件及耗材（脱硫）日常巡检序号序号名称名称建议数量建议数量42i1接口板12采样泵13臭氧清洁剂14检测器制冷器15流量传感器16压力传感器17臭氧发生器18臭氧变压器19臭氧流量开关11024v开关
10、电源111转化炉加热器112风扇113电源滤波器143i1接口板12采样泵13uv灯14uv灯座15镜组16流量传感器17压力传感器1824v开关电源19风扇110电源滤波器1序号序号名称名称建议数量建议数量200型cems系统备件及耗材（脱硫）日常巡检序号序号名称名称建议数量建议数量pro20011小孔集成12喷射器集成13加热器集成14单向阀15小孔16保险管47测温电阻18继电器29滤芯1210密封橡胶垫111o-型圈，喷射器嘴1系统系统1so2/nox去除器1200型cems系统备件及耗材（脱硝）序号序号名称名称建议数量建议数量42i/17i1接口板12采样泵（42i）13采样泵（17
11、i）14臭氧清洁剂15检测器制冷器16流量传感器17压力传感器18臭氧发生器19臭氧变压器110臭氧流量开关11124v开关电源112转化炉加热器113风扇114电源滤波器1pro2001/ep10011小孔集成12喷射器集成13加热器集成14单向阀15小孔16保险管17测温电阻18继电器19氨转化炉110探头接口板111滤芯1212氨去除器313密封橡胶垫114o-型圈，喷射器嘴1系统系统1so2/nox去除器1theworldleaderinservingscience赛默飞世尔科技粉尘仪赛默飞世尔科技粉尘仪的的维护和运维维护和运维探头监测器采样环境：稀释加热采样传递：加热采样实时测量：散
12、射模块质量参考：teom模块探头控制器(model 3880i)流量控制温度控制数据管理附件零气系统、加热管线、机柜等3880i pm cems概概述：系述：系统组统组成成3880i pm cems概概述：系述：系统统流路流路图图3880i pm cems概概述：部件示意述：部件示意图图pm cems气路图pmcems系统系系统统日常操作日常操作维护维护要点：要点：3880i pm cems系系统设统设置置1、流量、流量设设置（置（set flows） dilution set flow：稀释气流量（21 lpm） bypass set flow：旁路气流量（21 lpm） sample se
