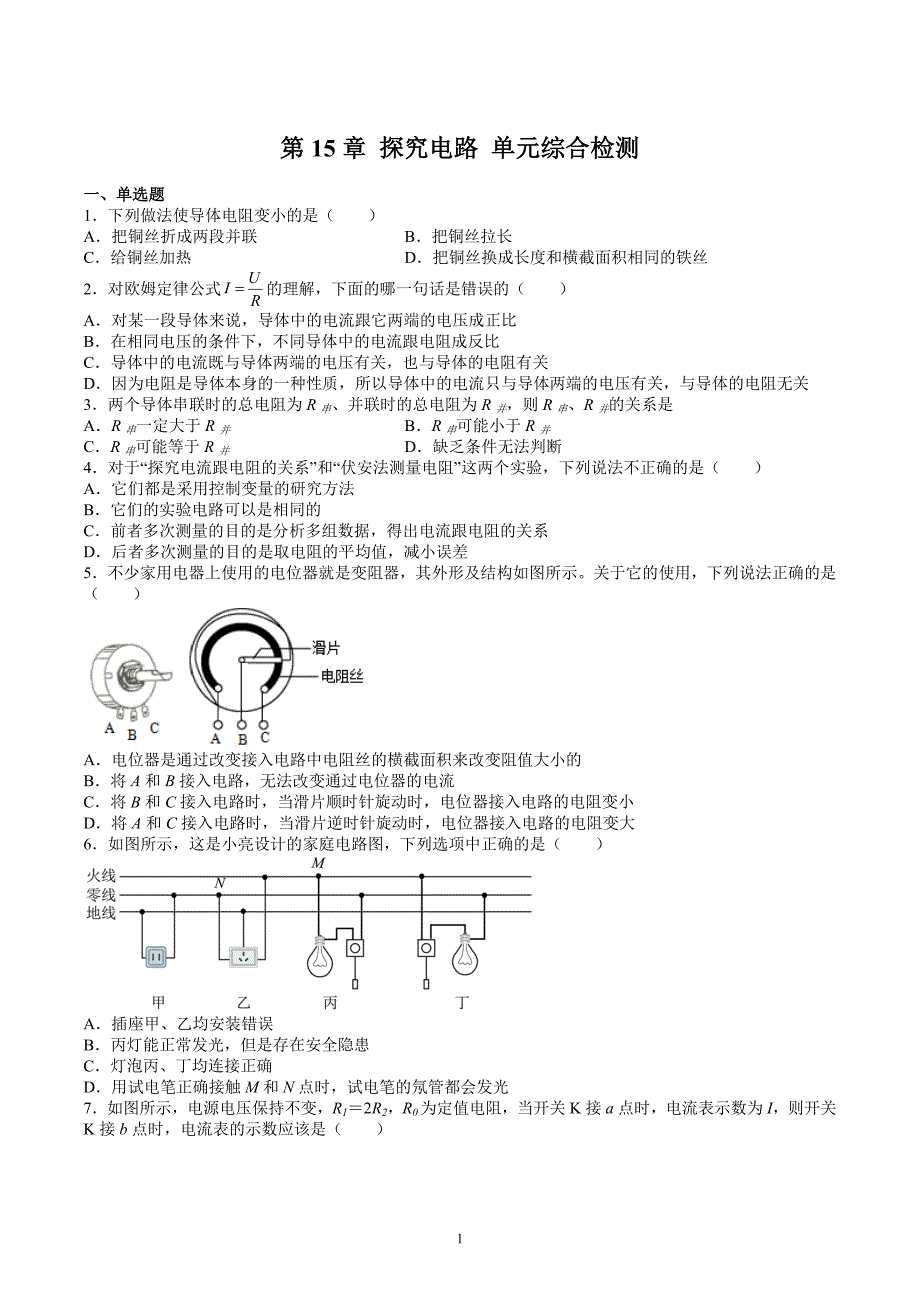

1、第15章 探究电路 单元综合检测一、单选题1下列做法使导体电阻变小的是（）a把铜丝折成两段并联b把铜丝拉长c给铜丝加热d把铜丝换成长度和横截面积相同的铁丝2对欧姆定律公式的理解，下面的哪一句话是错误的（）a对某一段导体来说，导体中的电流跟它两端的电压成正比b在相同电压的条件下，不同导体中的电流跟电阻成反比c导体中的电流既与导体两端的电压有关，也与导体的电阻有关d因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关3两个导体串联时的总电阻为r串、并联时的总电阻为r并，则r串、r并的关系是ar串一定大于r并br串可能小于r并cr串可能等于r并d缺乏条件无法判断4对
2、于“探究电流跟电阻的关系”和“伏安法测量电阻”这两个实验，下列说法不正确的是（）a它们都是采用控制变量的研究方法b它们的实验电路可以是相同的c前者多次测量的目的是分析多组数据，得出电流跟电阻的关系d后者多次测量的目的是取电阻的平均值，减小误差5不少家用电器上使用的电位器就是变阻器，其外形及结构如图所示。关于它的使用，下列说法正确的是（）a电位器是通过改变接入电路中电阻丝的横截面积来改变阻值大小的b将a和b接入电路，无法改变通过电位器的电流c将b和c接入电路时，当滑片顺时针旋动时，电位器接入电路的电阻变小d将a和c接入电路时，当滑片逆时针旋动时，电位器接入电路的电阻变大6如图所示，这是小亮设计的

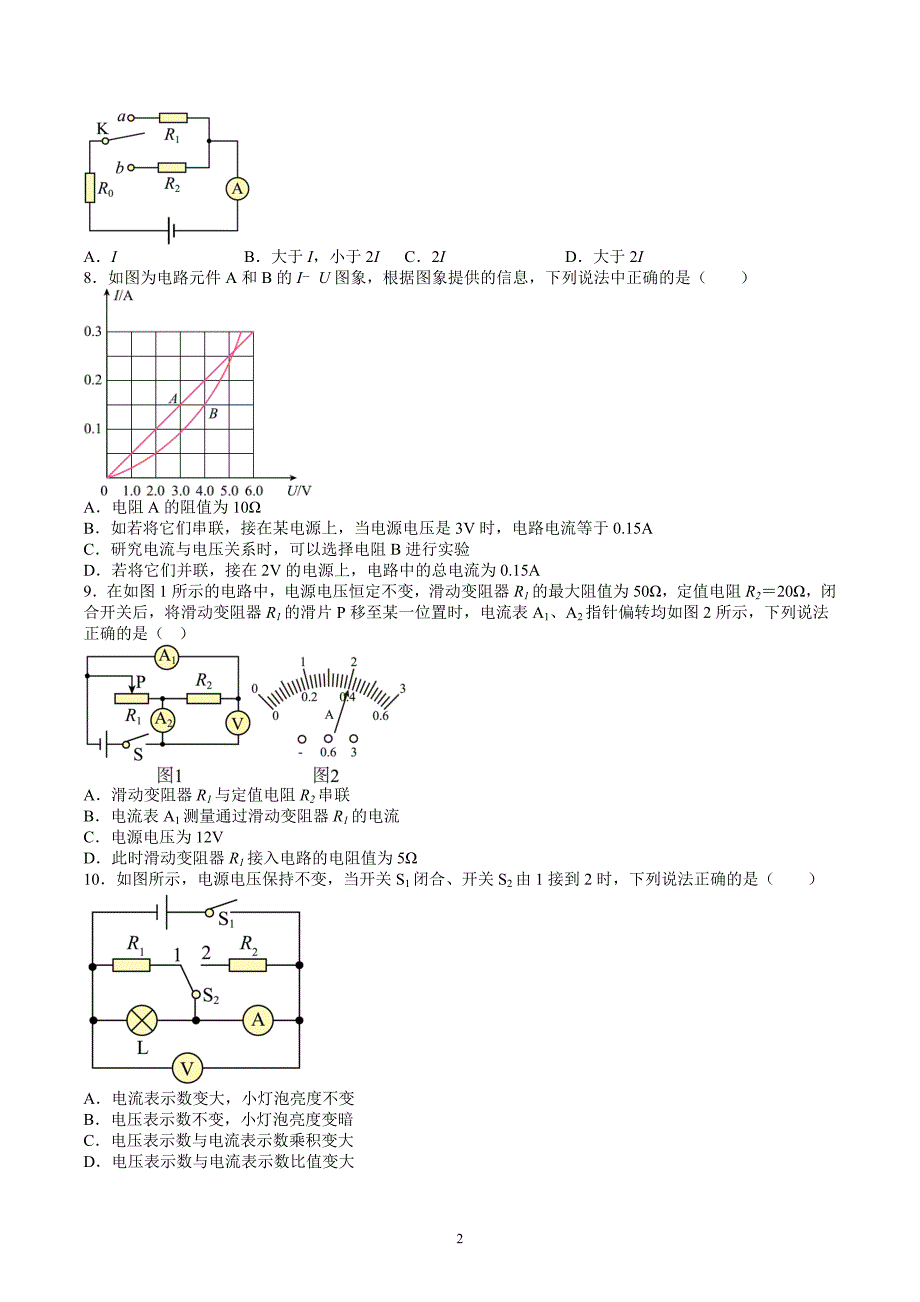

3、家庭电路图，下列选项中正确的是（）a插座甲、乙均安装错误b丙灯能正常发光，但是存在安全隐患c灯泡丙、丁均连接正确d用试电笔正确接触m和n点时，试电笔的氖管都会发光7如图所示，电源电压保持不变，r12r2，r0为定值电阻，当开关k接a点时，电流表示数为i，则开关k接b点时，电流表的示数应该是（）aib大于i，小于2ic2id大于2i8如图为电路元件a和b的iu图象，根据图象提供的信息，下列说法中正确的是（）a电阻a的阻值为10b如若将它们串联，接在某电源上，当电源电压是3v时，电路电流等于0.15ac研究电流与电压关系时，可以选择电阻b进行实验d若将它们并联，接在2v的电源上，电路中的总电流为0

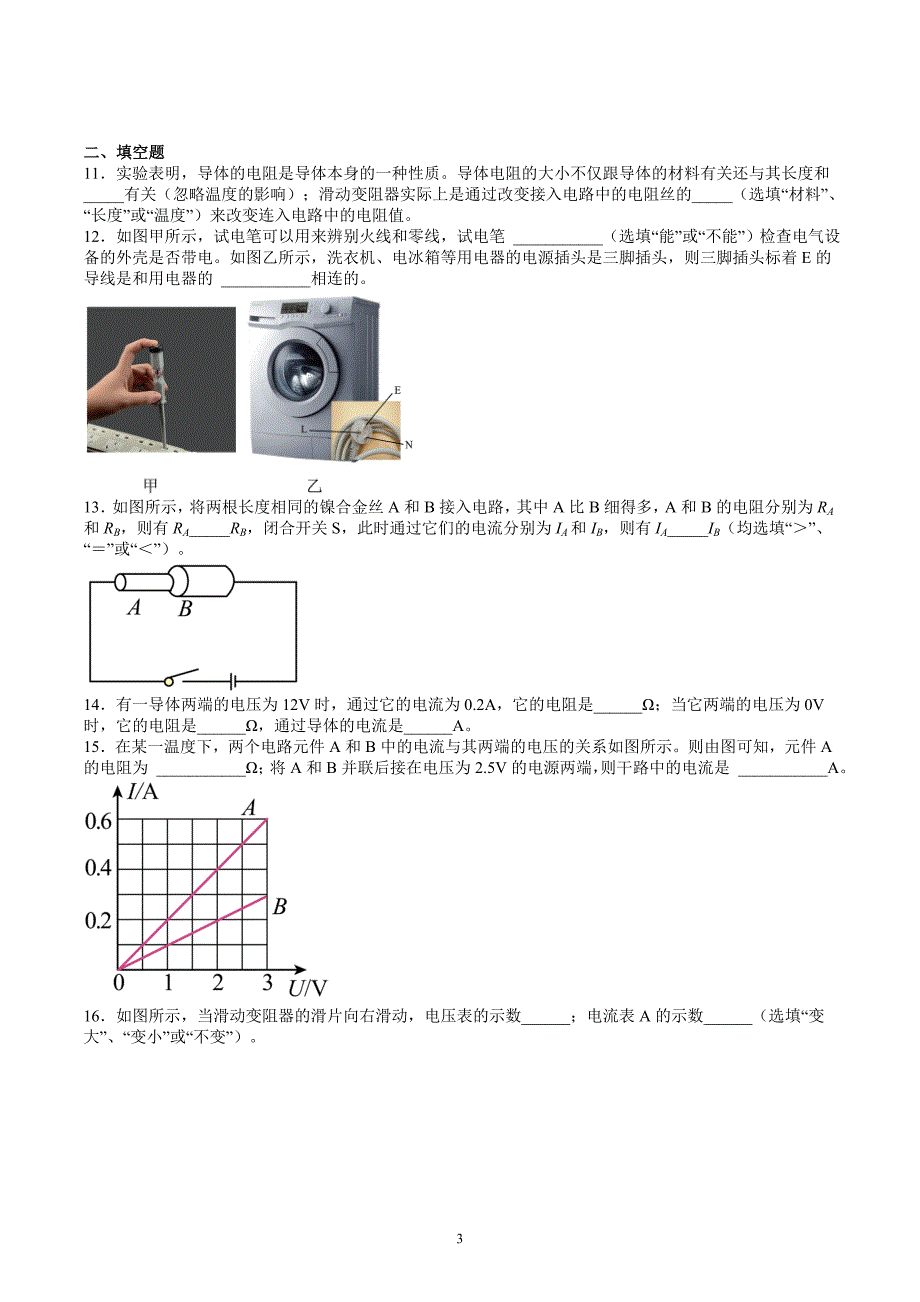

4、.15a9在如图1所示的电路中，电源电压恒定不变，滑动变阻器r1的最大阻值为50，定值电阻r220，闭合开关后，将滑动变阻器r1的滑片p移至某一位置时，电流表a1、a2指针偏转均如图2所示，下列说法正确的是（）a滑动变阻器r1与定值电阻r2串联b电流表a1测量通过滑动变阻器r1的电流c电源电压为12vd此时滑动变阻器r1接入电路的电阻值为510如图所示，电源电压保持不变，当开关s1闭合、开关s2由1接到2时，下列说法正确的是（）a电流表示数变大，小灯泡亮度不变b电压表示数不变，小灯泡亮度变暗c电压表示数与电流表示数乘积变大d电压表示数与电流表示数比值变大二、填空题11实验表明，导体的电阻是导体
5、本身的一种性质。导体电阻的大小不仅跟导体的材料有关还与其长度和_有关（忽略温度的影响）；滑动变阻器实际上是通过改变接入电路中的电阻丝的_（选填“材料”、“长度”或“温度”）来改变连入电路中的电阻值。12如图甲所示，试电笔可以用来辨别火线和零线，试电笔 _（选填“能”或“不能”）检查电气设备的外壳是否带电。如图乙所示，洗衣机、电冰箱等用电器的电源插头是三脚插头，则三脚插头标着e的导线是和用电器的 _相连的。13如图所示，将两根长度相同的镍合金丝a和b接入电路，其中a比b细得多，a和b的电阻分别为ra和rb，则有ra_rb，闭合开关s，此时通过它们的电流分别为ia和ib，则有ia_ib（均选填“”

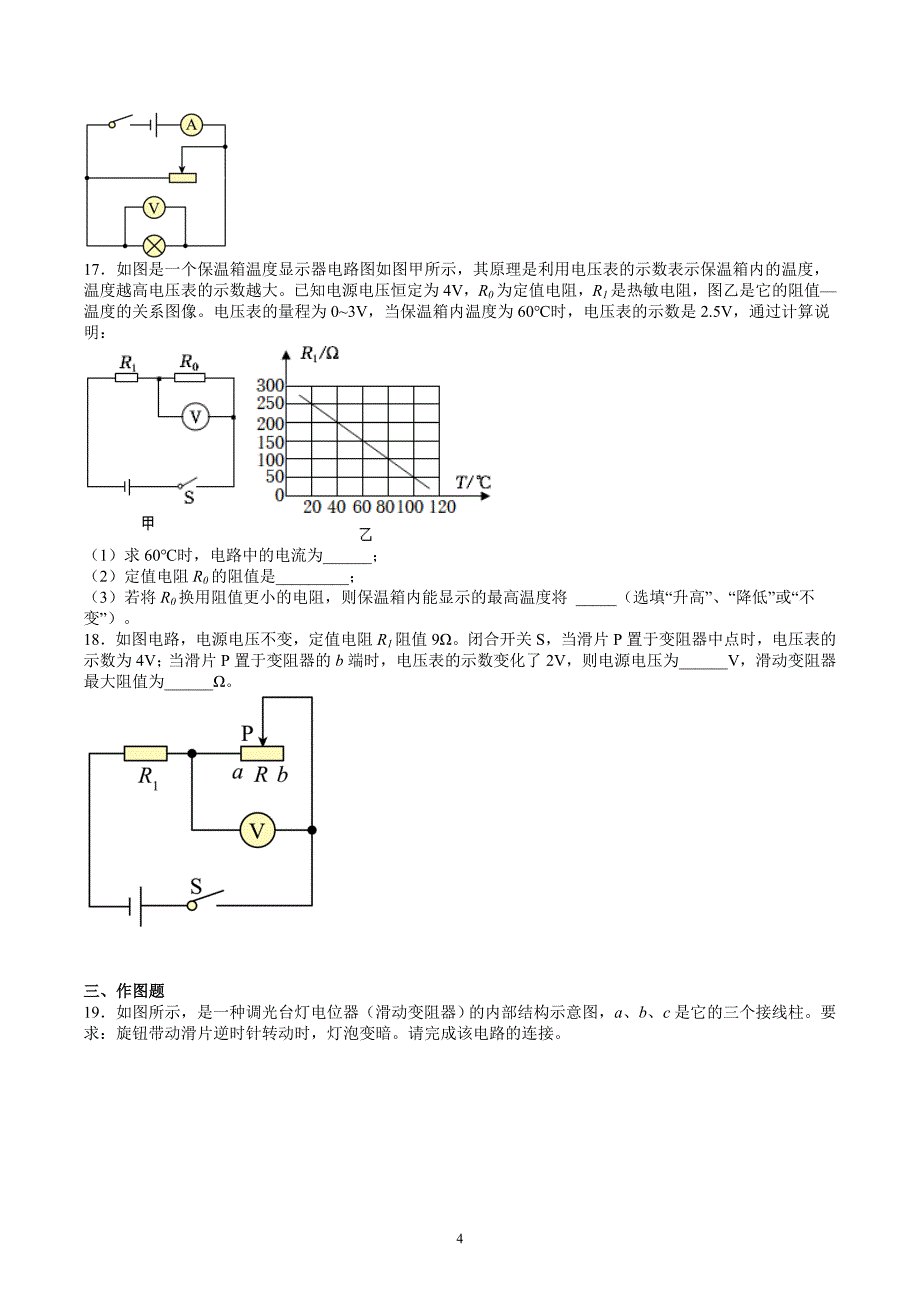

6、、“”或“”）。14有一导体两端的电压为12v时，通过它的电流为0.2a，它的电阻是_；当它两端的电压为0v时，它的电阻是_，通过导体的电流是_a。15在某一温度下，两个电路元件a和b中的电流与其两端的电压的关系如图所示。则由图可知，元件a的电阻为 _；将a和b并联后接在电压为2.5v的电源两端，则干路中的电流是 _a。 16如图所示，当滑动变阻器的滑片向右滑动，电压表的示数_；电流表a的示数_（选填“变大”、“变小”或“不变”）。17如图是一个保温箱温度显示器电路图如图甲所示，其原理是利用电压表的示数表示保温箱内的温度，温度越高电压表的示数越大。已知电源电压恒定为4v，r0为定值电阻，r1是

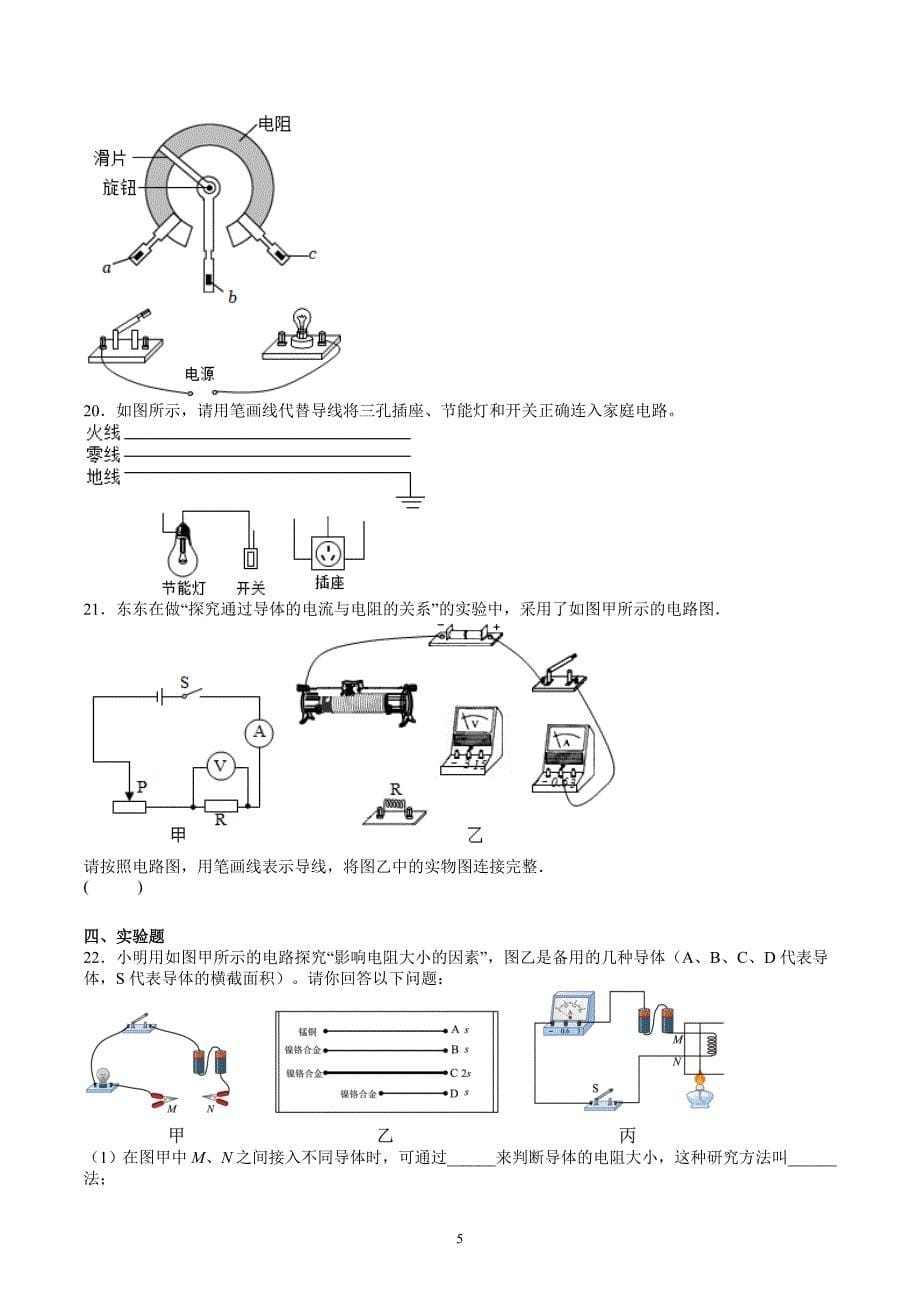

7、热敏电阻，图乙是它的阻值温度的关系图像。电压表的量程为03v，当保温箱内温度为60时，电压表的示数是2.5v，通过计算说明：（1）求60时，电路中的电流为_；（2）定值电阻r0的阻值是_；（3）若将r0换用阻值更小的电阻，则保温箱内能显示的最高温度将 _（选填“升高”、“降低”或“不变”）。18如图电路，电源电压不变，定值电阻r1阻值9。闭合开关s，当滑片p置于变阻器中点时，电压表的示数为4v；当滑片p置于变阻器的b端时，电压表的示数变化了2v，则电源电压为_v，滑动变阻器最大阻值为_。三、作图题19如图所示，是一种调光台灯电位器（滑动变阻器）的内部结构示意图，a、b、c是它的三个接线柱。要求
8、：旋钮带动滑片逆时针转动时，灯泡变暗。请完成该电路的连接。20如图所示，请用笔画线代替导线将三孔插座、节能灯和开关正确连入家庭电路。21东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整( )四、实验题22小明用如图甲所示的电路探究“影响电阻大小的因素”，图乙是备用的几种导体（a、b、c、d代表导体，s代表导体的横截面积）。请你回答以下问题： （1）在图甲中m、n之间接入不同导体时，可通过_来判断导体的电阻大小，这种研究方法叫_法；（2）为了探究导体的电阻与导体长度的关系，m、n之间应接入图乙中的_（选填导体的代
9、表字母）。之所以这样做，是为了控制_相同，这种研究方法叫_法，实验可得到的结论是：_；（3）若在m、n之间接入导体a、b可探究导体的电阻与_的关；（4）若要探究导体的电阻与横截面积的关系，m、n之间应接入导体_（选填导体的代表字母），得到的结论是：_；（5）实验中，如果接入m、n之间的导体电阻阻值比较接近而无法通过灯泡的亮暗判断电阻大小，你的解决办法是：_；（6）完成上述实验后，小明进一步进行了如图丙所示的实验，他把m、n与废日光灯管中的钨丝连接，闭合开关s后，用酒精灯给钨丝加热，可以观察到电流表示数变小，这表明：温度升高，钨丝的电阻_。23小明利用如图甲电路来探究电流与电阻的关系，他在实验中
10、控制电压表示数为不变，相关器材规格已在图中标明。（1）连接电路时开关应_（选填“断开”或“闭合”），小明按照图甲连接好电路；（2）闭合开关前，滑动变阻器的滑片应置于图中最_（选填“左”或“右”）端；（3）闭合开关，将电阻箱调至某阻值，调节滑动变阻器时，他发现电压表示数始终为零而电流表示数有明显变化，经检查是由于某处短路而造成的，则被短路的元件是_；（4）排除故障后小明调节电阻箱阻值r，进行了多次实验，其中将连入20电阻改为10时应将滑动变阻器的滑片向_（选填“左”或“右”）端移动，这一过程中眼睛要一直观察电压表示数的变化；（5）小明根据记录的多组实验数据绘制出了i与的关系图线如图乙所示，由此可
11、知_v，电流与电阻的倒数成_；（6）通过分析小明得出了实验结论：在电压一定时，_。24小丽利用图甲所示的电路探究“电流与电压的关系”。（1）当闭合开关试触时，发现电流表指针摆动出现了图乙所示情况，存在的错误是 _，断开开关纠正后，闭合开关，发现电流表有示数，电压表无示数，可能的原因是 _（写一种即可）；（2）排除故障后，闭合开关调节滑动变阻器的滑片，改变电阻r1_测出多组数据，根据数据作出iu图象，如图丙所示，根据图象可得出的结论是 _，该实验中滑动变阻器的作用是 _；（3）换用阻值比r1大的定值电阻r2再次测量，请将r2的图象画在图丙合适的位置_。25为测量某未知电阻rx（阻值约为6）的阻值
12、，实验小组选择的实验器材有：两节新干电池、电流表、电压表、滑动变阻器、开关，已知阻值的定值电阻r、导线若干。（1）小明设计的电路图如图1所示，请用笔画线代替导线将图2所示实物电路连接完整_；（2）小明进行实验时，发现电流表无示数，电压表示数接近3v，移动滑动变阻器的滑片p，现象不发生变化，则电路故障可能是 _；（3）排除故障后继续实验，移动滑片p当电压表示数为1.3v时，电流表的指针位置如图3所示，则电流表的示数为 _a，本次测得未知电阻rx的阻值为 _；（4）爱思考的小丽设计了另外一种测未知电阻rx的阻值的方法，电路图如图4所示，电源电压恒定。实验步骤如下，请将实验步骤补充完整。闭合开关s、
13、s1，断开开关s2，读出电压表的示数为u1；_，读出电压表的示数为u2；未知电阻rx的阻值的表达式：rx_（用u1、u2、r0表示）。26某同学用伏安法测电阻，干电池为全新电池，滑动变阻器上标有“202a”字样，估计被测电阻约10。（1）连接电路时开关应 _，连接好如图甲所示的电路后经检查发现有一根导线连接不合理，请你在图甲中将不合理的导线上画“”，并用笔画线代替导线改正_；（2）闭合开关前，应将滑动变阻器的滑片p滑到 _（选填“a”或“b”）端；（3）某同学已将前两次实验的数据记入了表中，第3次实验时电表指针如图乙所示，请将两表的读数、第3次电阻值和被测电阻rx的值填入表中：电压（v）电流（
14、a）电阻（）12.00.2010.022.50.2410.43_被测电阻rx_该实验多次测量的目的是 _；（4）该同学更换另一个未知阻值的电阻再次进行测量时，发现电压表出现故障，于是他在不用电压表的情况下用现有器材也测出了该电阻值的大小，请将他设计的电路图画在方框中（电源电压保持不变）_。五、计算题27如图所示电路中，rb=10，当开关s1和s2都闭合时，电压表的示数为6v，只闭合开关s2时，电压表的示数为2v，求：（1）电源电压；（2）电阻r0的阻值。28如图甲所示的电路中，闭合开关s1后，电流表示数为0.2a，再闭合开关s2，电流表示数为0.5a，r2=20。求：（1）电源电压；（2）r1的阻值；（3）若将图甲电路改接为图乙所示的电路，电源电压不变，则通过电路的电流为多少；r2两端的电压为多少。29如图是某物理兴趣小组
