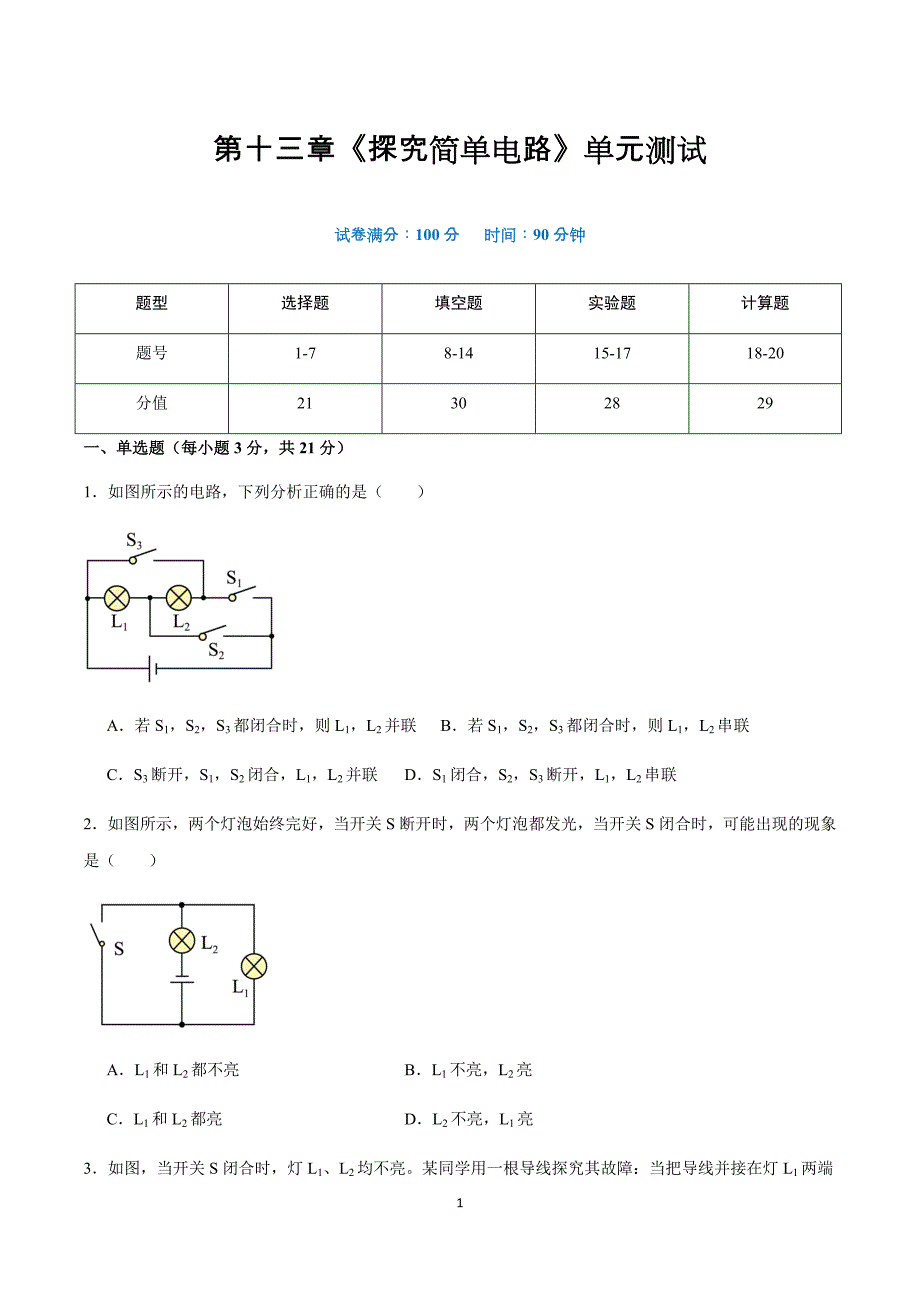

1、第十三章探究简单电路单元测试试卷满分：100分 时间：90分钟题型选择题填空题实验题计算题题号1-78-1415-1718-20分值21302829一、单选题（每小题3分，共21分）1如图所示的电路，下列分析正确的是（）a若s1，s2，s3都闭合时，则l1，l2并联b若s1，s2，s3都闭合时，则l1，l2串联cs3断开，s1，s2闭合，l1，l2并联ds1闭合，s2，s3断开，l1，l2串联2如图所示，两个灯泡始终完好，当开关s断开时，两个灯泡都发光，当开关s闭合时，可能出现的现象是（）al1和l2都不亮bl1不亮，l2亮cl1和l2都亮dl2不亮，l1亮3如图，当开关s闭合时，灯l1、l2

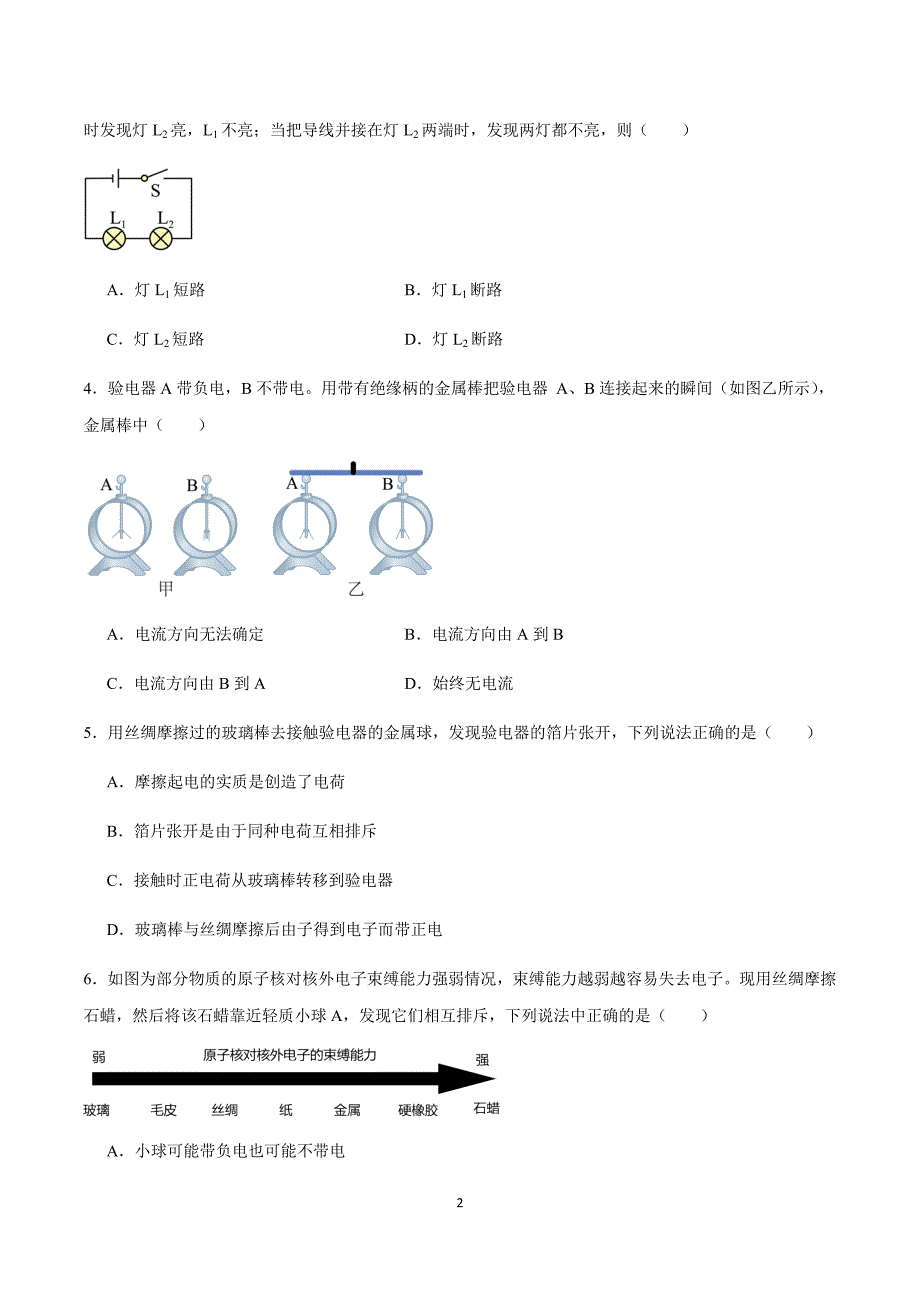

2、均不亮。某同学用一根导线探究其故障：当把导线并接在灯l1两端时发现灯l2亮，l1不亮；当把导线并接在灯l2两端时，发现两灯都不亮，则（）a灯l1短路b灯l1断路c灯l2短路d灯l2断路4验电器a带负电，b不带电。用带有绝缘柄的金属棒把验电器 a、b连接起来的瞬间（如图乙所示），金属棒中（）a电流方向无法确定b电流方向由a到bc电流方向由b到ad始终无电流5用丝绸摩擦过的玻璃棒去接触验电器的金属球，发现验电器的箔片张开，下列说法正确的是（）a摩擦起电的实质是创造了电荷b箔片张开是由于同种电荷互相排斥c接触时正电荷从玻璃棒转移到验电器d玻璃棒与丝绸摩擦后由子得到电子而带正电6如图为部分物质的原子核

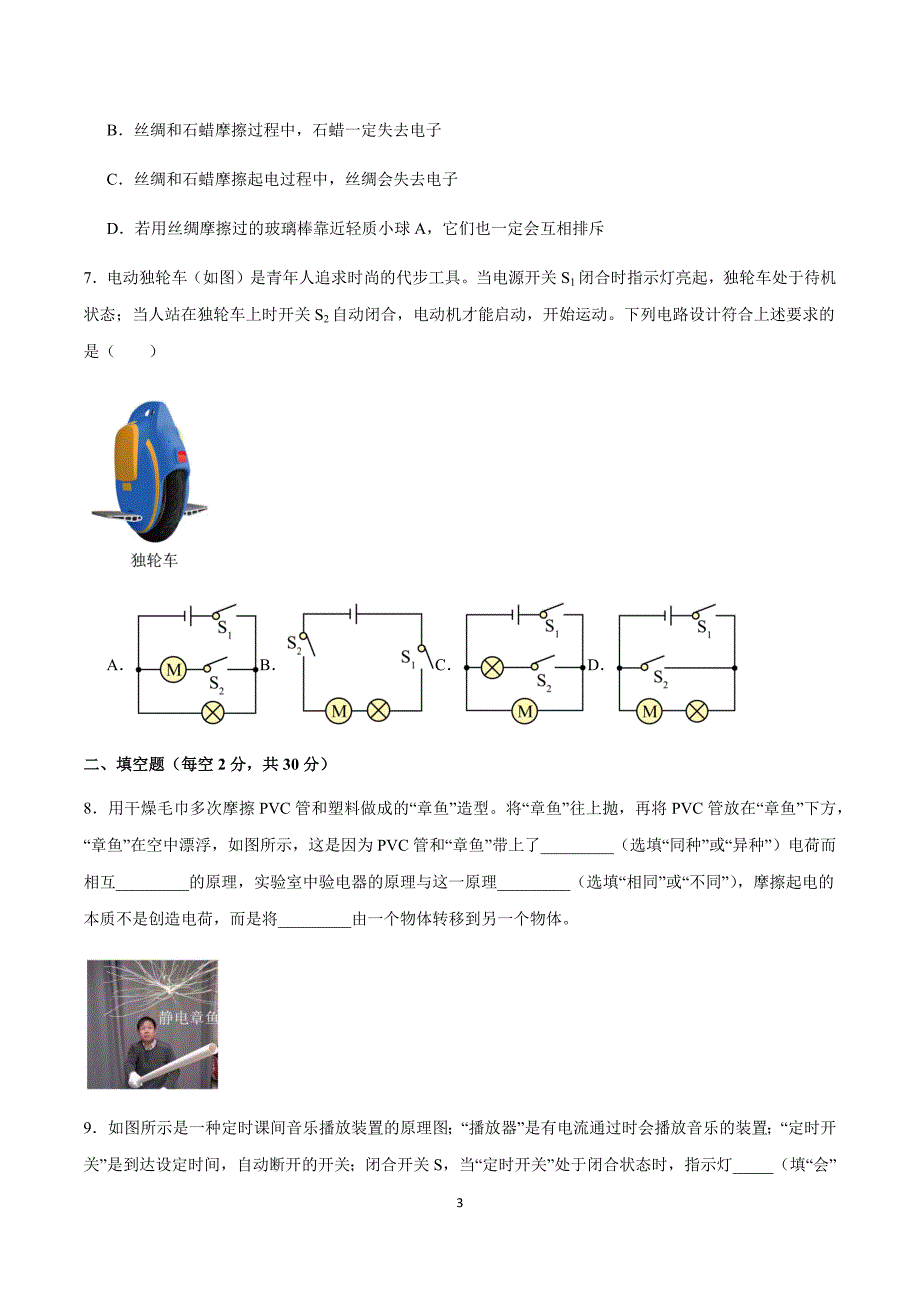

3、对核外电子束缚能力强弱情况，束缚能力越弱越容易失去电子。现用丝绸摩擦石蜡，然后将该石蜡靠近轻质小球a，发现它们相互排斥，下列说法中正确的是（）a小球可能带负电也可能不带电b丝绸和石蜡摩擦过程中，石蜡一定失去电子c丝绸和石蜡摩擦起电过程中，丝绸会失去电子d若用丝绸摩擦过的玻璃棒靠近轻质小球a，它们也一定会互相排斥7电动独轮车（如图）是青年人追求时尚的代步工具。当电源开关s1闭合时指示灯亮起，独轮车处于待机状态；当人站在独轮车上时开关s2自动闭合，电动机才能启动，开始运动。下列电路设计符合上述要求的是（）abcd二、填空题（每空2分，共30分）8用干燥毛巾多次摩擦pvc管和塑料做成的“章鱼”造型。

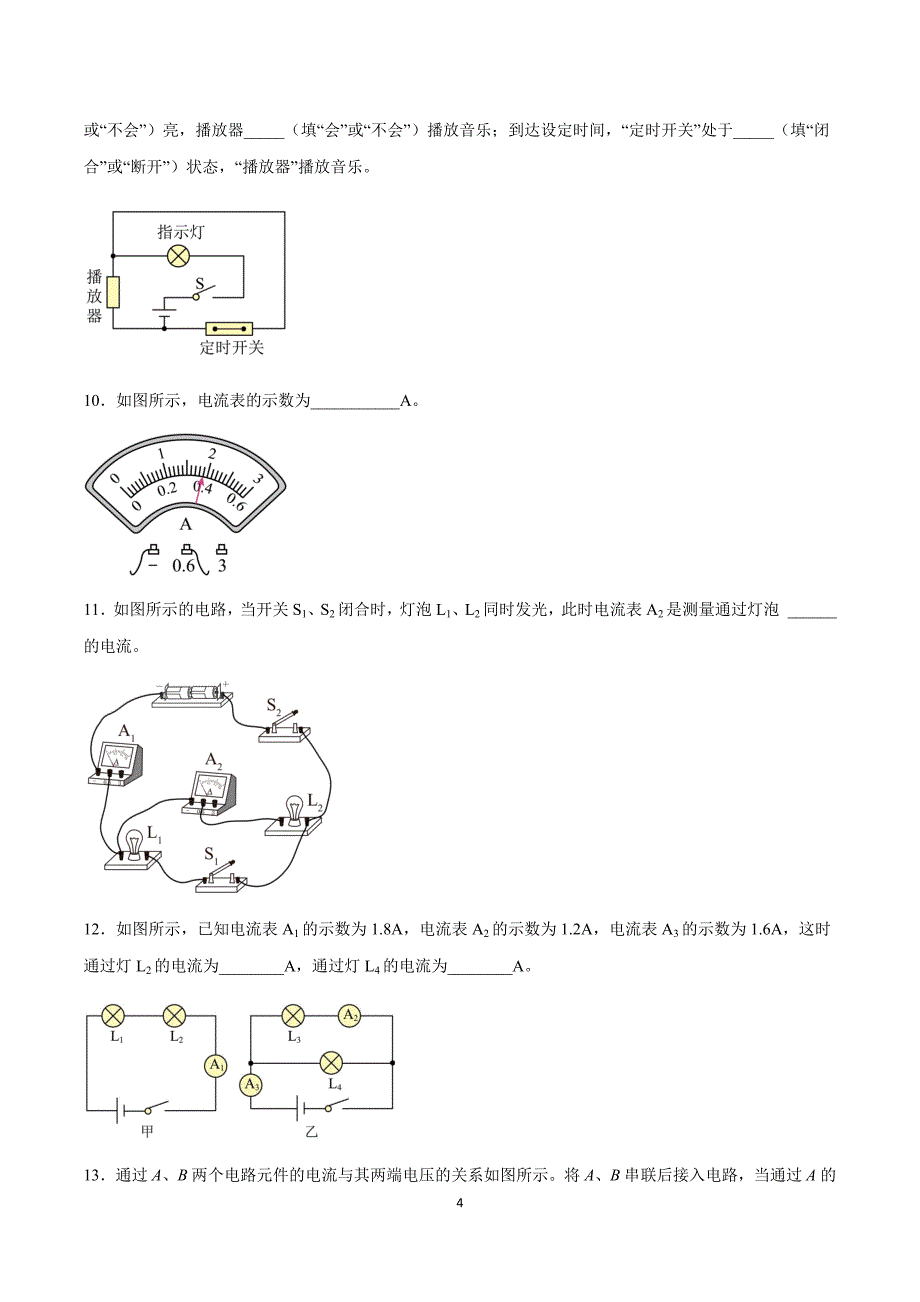

4、将“章鱼”往上抛，再将pvc管放在“章鱼”下方，“章鱼”在空中漂浮，如图所示，这是因为pvc管和“章鱼”带上了_（选填“同种”或“异种”）电荷而相互_的原理，实验室中验电器的原理与这一原理_（选填“相同”或“不同”），摩擦起电的本质不是创造电荷，而是将_由一个物体转移到另一个物体。9如图所示是一种定时课间音乐播放装置的原理图；“播放器”是有电流通过时会播放音乐的装置；“定时开关”是到达设定时间，自动断开的开关；闭合开关s，当“定时开关”处于闭合状态时，指示灯_（填“会”或“不会”）亮，播放器_（填“会”或“不会”）播放音乐；到达设定时间，“定时开关”处于_（填“闭合”或“断开”）状态，“播放器

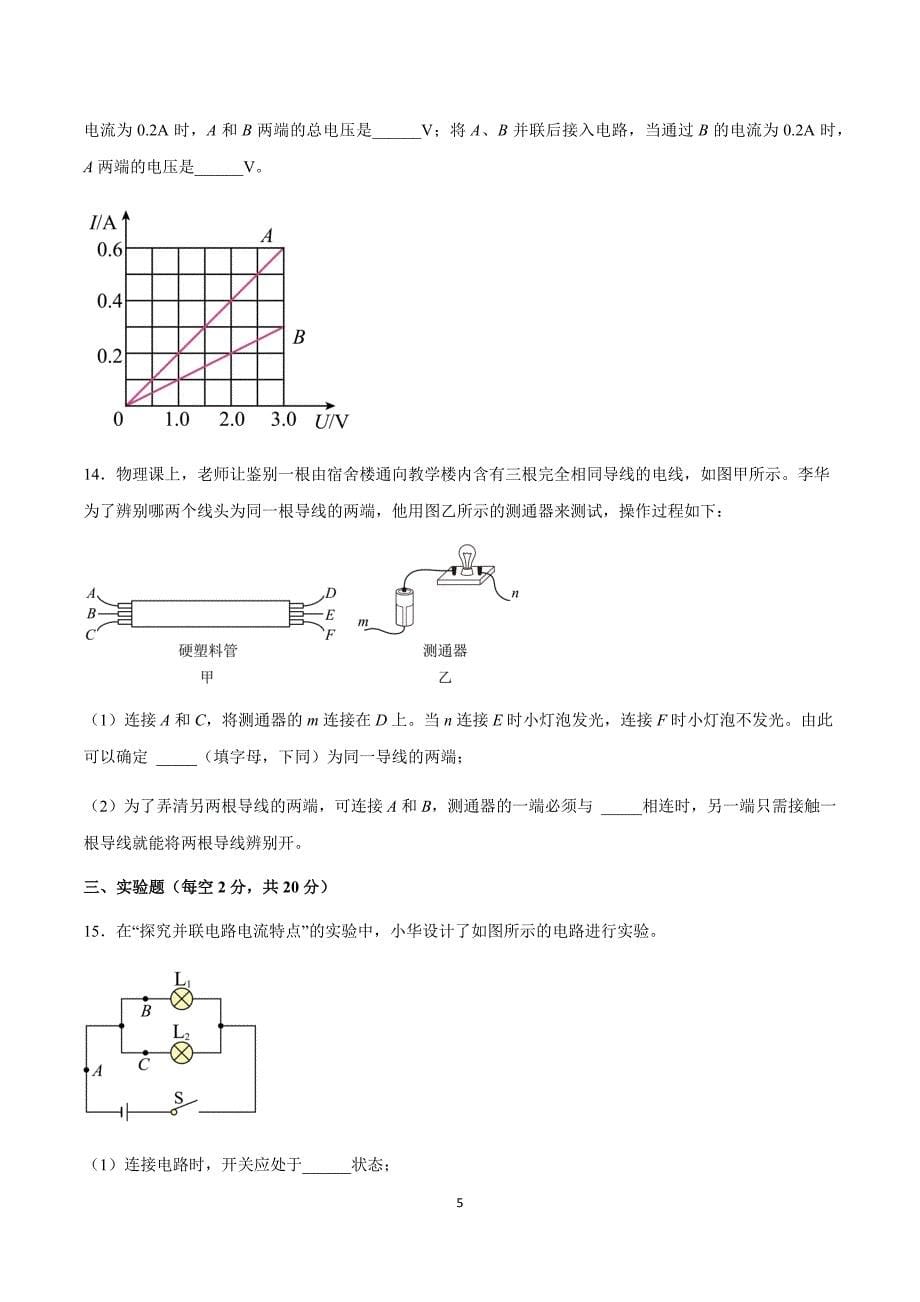

5、”播放音乐。10如图所示，电流表的示数为_a。11如图所示的电路，当开关s1、s2闭合时，灯泡l1、l2同时发光，此时电流表a2是测量通过灯泡 _ 的电流。12如图所示，已知电流表a1的示数为1.8a，电流表a2的示数为1.2a，电流表a3的示数为1.6a，这时通过灯l2的电流为_a，通过灯l4的电流为_a。13通过a、b两个电路元件的电流与其两端电压的关系如图所示。将a、b串联后接入电路，当通过a的电流为0.2a时，a和b两端的总电压是_v；将a、b并联后接入电路，当通过b的电流为0.2a时，a两端的电压是_v。14物理课上，老师让鉴别一根由宿舍楼通向教学楼内含有三根完全相同导线的电线，如图
6、甲所示。李华为了辨别哪两个线头为同一根导线的两端，他用图乙所示的测通器来测试，操作过程如下：（1）连接a和c，将测通器的m连接在d上。当n连接e时小灯泡发光，连接f时小灯泡不发光。由此可以确定 _（填字母，下同）为同一导线的两端；（2）为了弄清另两根导线的两端，可连接a和b，测通器的一端必须与 _相连时，另一端只需接触一根导线就能将两根导线辨别开。三、实验题（每空2分，共20分）15在“探究并联电路电流特点”的实验中，小华设计了如图所示的电路进行实验。（1）连接电路时，开关应处于_状态；（2）实验中，在a、b、c三处各接入一个电流表，并选择合适的量程，闭合开关，测得a、b、c三处的电流分别为i
7、a 、ib、ic，更换多组_（选填“相同”或“不同”）规格的灯泡重复实验，部分实验数据如表所示；实验序号ia/aib/aic/a10.460.180.2820.360.200.1630.70.320.38（3）分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是_（写出关系式）；（4）小华在某次实验时，测得c处电流ic为0.30 a，观察到a处电流表指针位置如下图所示，则a处电流大小为_a。16小阳同学设计了如图甲所示电路图探究并联电路的电压规律，请你回答下列问题。（1）分别测出小灯泡l1、l2两端的电压及 _电压，就可以分析并联电路的电压规律；（2）当开关闭合时，电压表出现了如图乙所
8、示情况，其原因是电压表 _；（3）正确连接电路后，若测得l1两端电压为2.5v，则测l2两端电压是 _v。17小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图所示的电路。uab/vubc/vuac/v1.41.42.8（1）小明根据电路图连接好电路，闭合开关后，发现电压表示数为零，两灯都不发光，若只有l1或l2中的一处发生故障，则故障可能是_；（2）排除故障后，小明完成了实验，并把数据记录在上表中。分析实验数据得出两个实验结论：串联电路两端的电压等于各部分电路两端电压之和；串联电路中、各部分电路两端电压相等；（3）实验结束后小明和小华互相交流，小华指出结论可能是错误的，造成这个错
9、误的原因：一是器材选择上的不足处是_；二是实验在方案上存在的不足之处是_。四、计算题（18题9分，19题10分，20题10分，共29分）18如图示的电路中，电源电压保持不变。当开关s1断开、s2闭合时，电压表的示数为4.5v；当开关s1闭合、s2断开时，电压表的示数为3v，求（1）电源电压；（2）l1和l2两端的电压。19如图所示，电源电压恒定不变。（1）当s闭合时，电压表的示数为4v，电压表测量的是什么电压？电源电压为多少？（2）当s断开时，电压表的示数为1.5v，l1和l2是串联还是并联？电压表测量的是什么电压？l2两端的电压是多少？20如图所示，l1、l2是完全相同的两个小灯泡，电压表v
10、1的示数是6v，电压表v2的示数是7v，求：（1）三个小灯泡的连接方式是怎样的？（2）v1、v2分别测的是什么电压？（3）电源电压。第十三章探究简单电路单元测试试卷满分：100分 时间：90分钟题型选择题填空题实验题计算题题号1-78-1415-1718-20分值21302829一、单选题（每小题3分，共21分）1如图所示的电路，下列分析正确的是（）a若s1，s2，s3都闭合时，则l1，l2并联b若s1，s2，s3都闭合时，则l1，l2串联cs3断开，s1，s2闭合，l1，l2并联ds1闭合，s2，s3断开，l1，l2串联【答案】d【解析】ab若同时闭合s1，s2，s3，电流从正极流出通过s3
11、，s1直接流入电源负极，形成电源短路，故ab错误；c当s3断开，s1、s2闭合时，灯l2短路，只有灯l1接入电路，灯l1发光，故c错误；ds1闭合、s2、s3断开，l1、l2首尾相连，则l1与l2串联，故d正确。故选d。2如图所示，两个灯泡始终完好，当开关s断开时，两个灯泡都发光，当开关s闭合时，可能出现的现象是（）al1和l2都不亮bl1不亮，l2亮cl1和l2都亮dl2不亮，l1亮【答案】b【解析】当开关s断开时，灯泡l1、l2串联在电源的两端，故灯泡l1、l2均发光；当开关闭合时，因开关并联在l1的两端，则l1由于开关的闭合被短路，不能发光，故只有l2发光，故b符合题意，acd不符合题意
