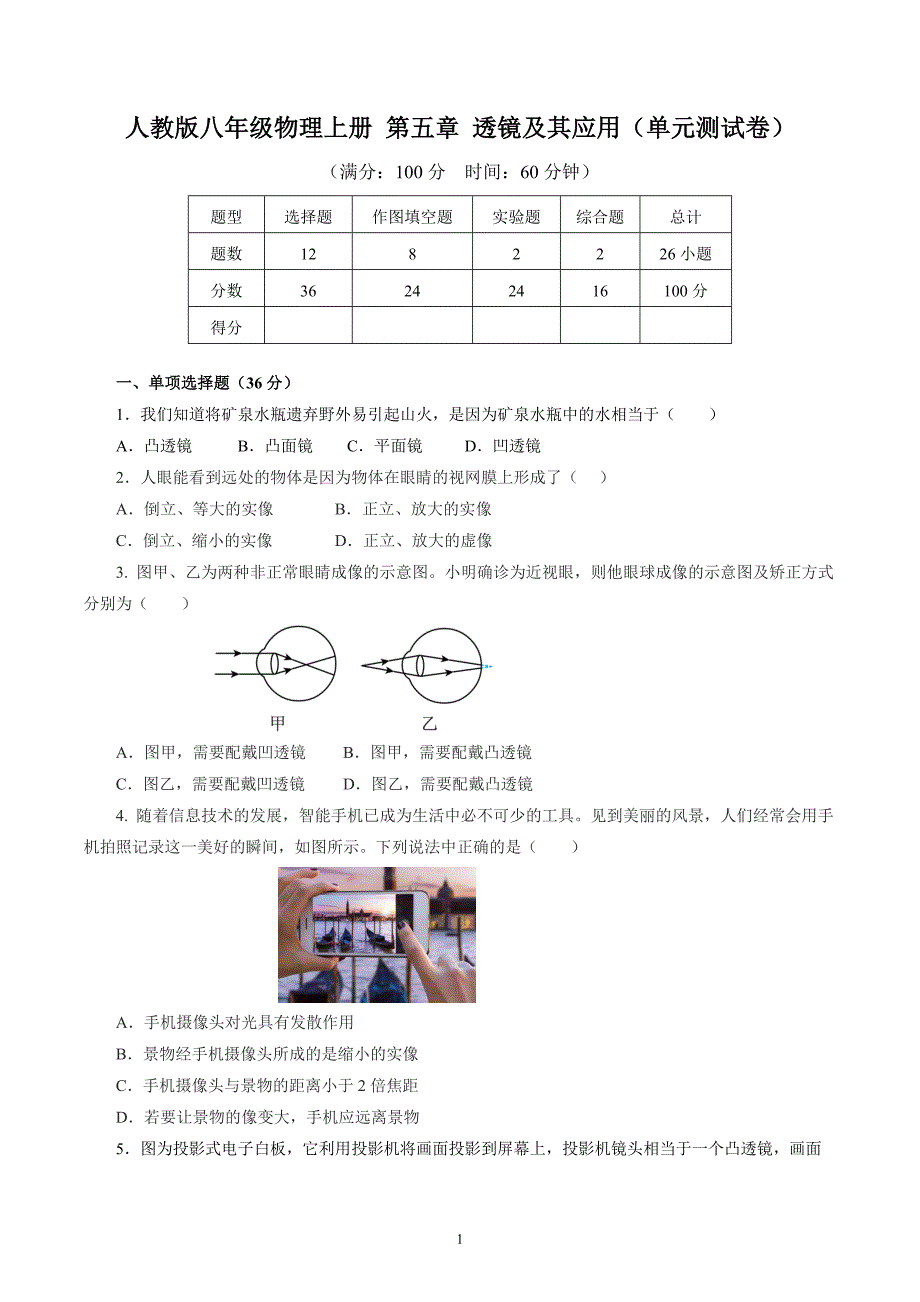

1、人教版八年级物理上册 第五章 透镜及其应用（单元测试卷）（满分：100分 时间：60分钟）题型选择题作图填空题实验题综合题总计题数1282226小题分数36242416100分得分一、单项选择题（36分）1我们知道将矿泉水瓶遗弃野外易引起山火，是因为矿泉水瓶中的水相当于（）a凸透镜 b凸面镜 c平面镜 d凹透镜2人眼能看到远处的物体是因为物体在眼睛的视网膜上形成了（ ）a倒立、等大的实像 b正立、放大的实像c倒立、缩小的实像 d正立、放大的虚像3. 图甲、乙为两种非正常眼睛成像的示意图。小明确诊为近视眼，则他眼球成像的示意图及矫正方式分别为（）a图甲，需要配戴凹透镜 b图甲，需要配戴凸透镜c图

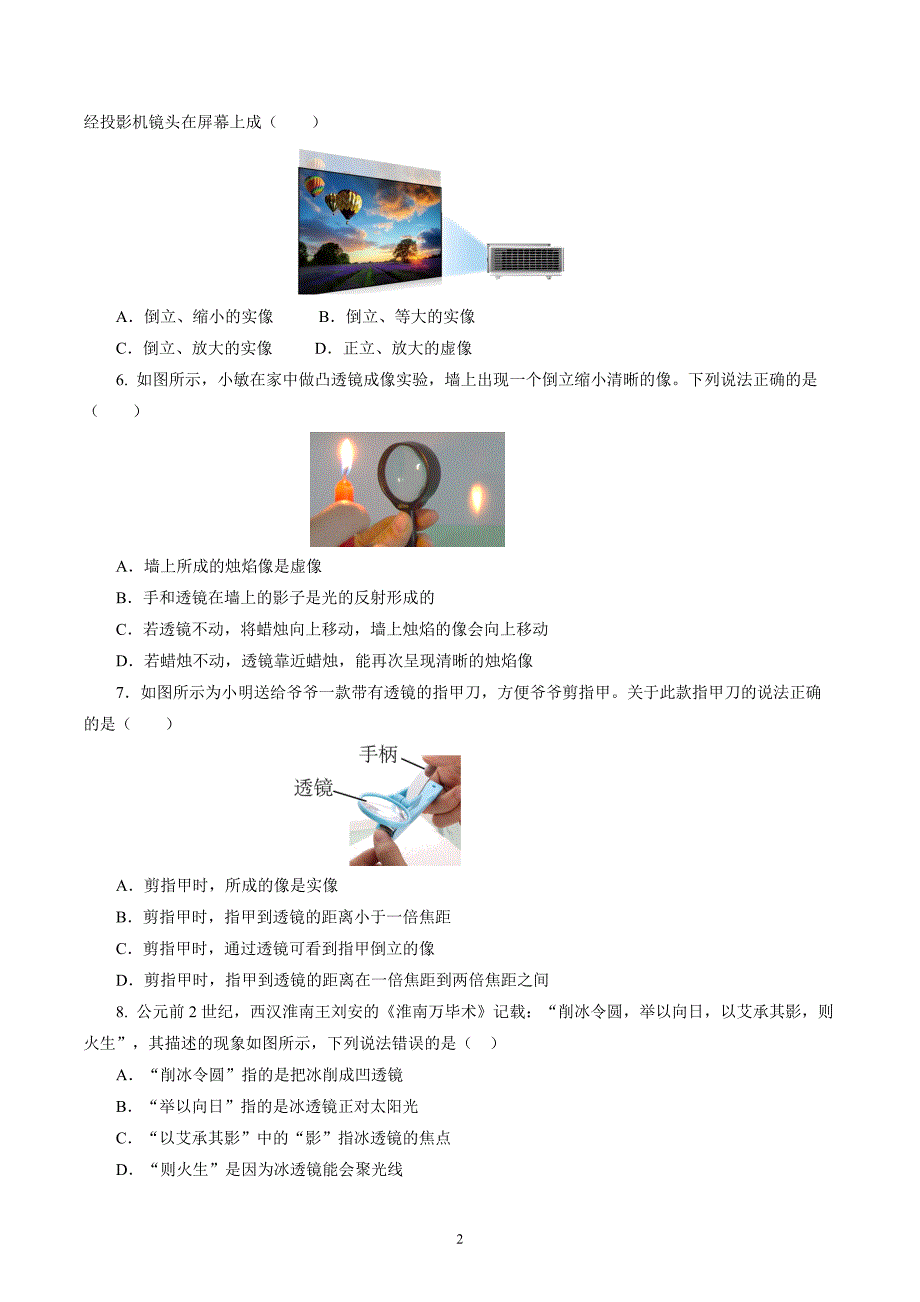

2、乙，需要配戴凹透镜 d图乙，需要配戴凸透镜4. 随着信息技术的发展，智能手机已成为生活中必不可少的工具。见到美丽的风景，人们经常会用手机拍照记录这一美好的瞬间，如图所示。下列说法中正确的是（）a手机摄像头对光具有发散作用b景物经手机摄像头所成的是缩小的实像c手机摄像头与景物的距离小于2倍焦距d若要让景物的像变大，手机应远离景物5图为投影式电子白板，它利用投影机将画面投影到屏幕上，投影机镜头相当于一个凸透镜，画面经投影机镜头在屏幕上成（）a倒立、缩小的实像 b倒立、等大的实像c倒立、放大的实像 d正立、放大的虚像6. 如图所示，小敏在家中做凸透镜成像实验，墙上出现一个倒立缩小清晰的像。下列说法正
3、确的是（）a墙上所成的烛焰像是虚像b手和透镜在墙上的影子是光的反射形成的c若透镜不动，将蜡烛向上移动，墙上烛焰的像会向上移动d若蜡烛不动，透镜靠近蜡烛，能再次呈现清晰的烛焰像7如图所示为小明送给爷爷一款带有透镜的指甲刀，方便爷爷剪指甲。关于此款指甲刀的说法正确的是（）a剪指甲时，所成的像是实像b剪指甲时，指甲到透镜的距离小于一倍焦距c剪指甲时，通过透镜可看到指甲倒立的像d剪指甲时，指甲到透镜的距离在一倍焦距到两倍焦距之间8. 公元前2世纪，西汉淮南王刘安的淮南万毕术记载：“削冰令圆，举以向日，以艾承其影，则火生”，其描述的现象如图所示，下列说法错误的是（）a“削冰令圆”指的是把冰削成凹透镜b“

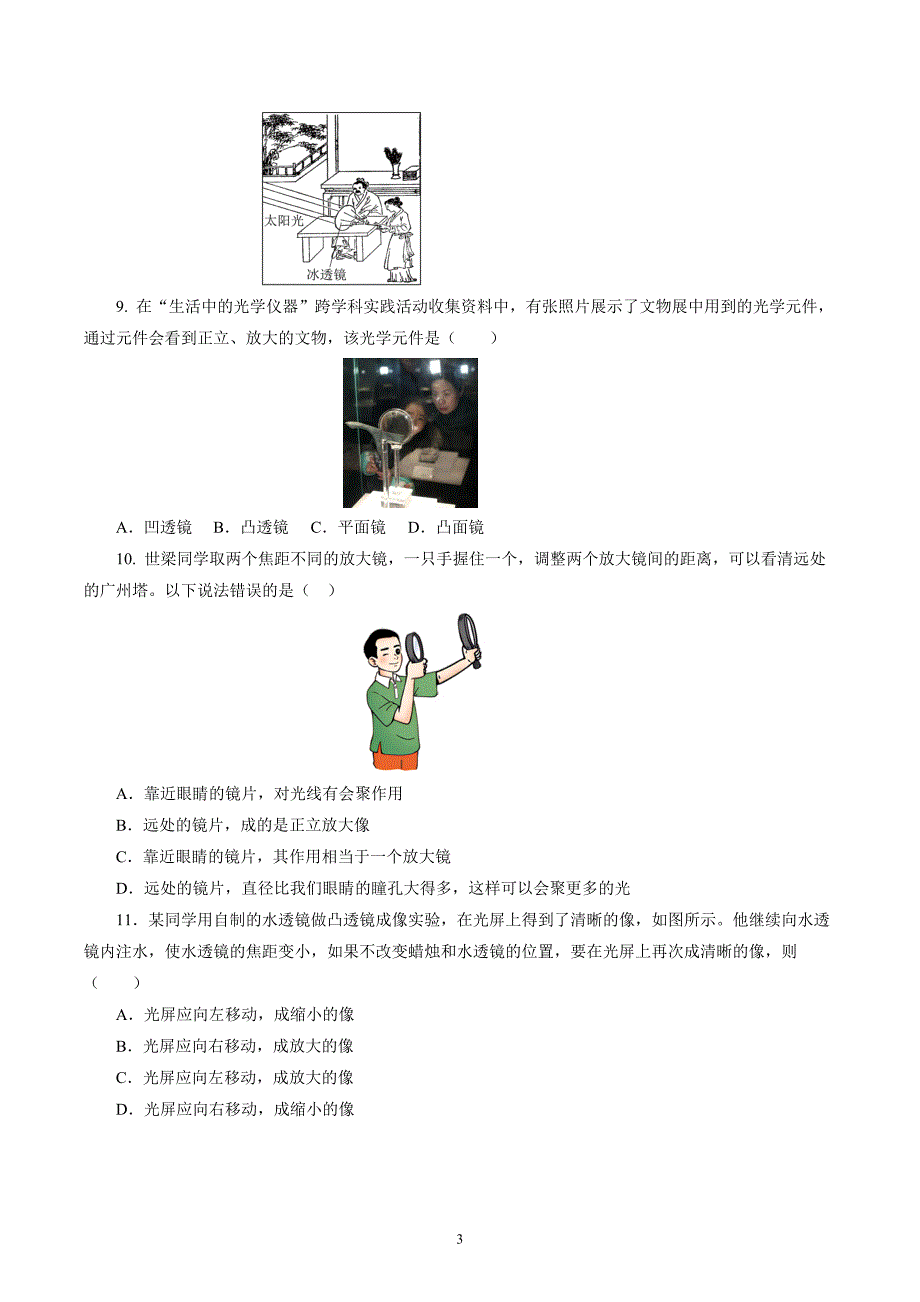

4、举以向日”指的是冰透镜正对太阳光c“以艾承其影”中的“影”指冰透镜的焦点d“则火生”是因为冰透镜能会聚光线9. 在“生活中的光学仪器”跨学科实践活动收集资料中，有张照片展示了文物展中用到的光学元件，通过元件会看到正立、放大的文物，该光学元件是（）a凹透镜b凸透镜c平面镜d凸面镜10. 世梁同学取两个焦距不同的放大镜，一只手握住一个，调整两个放大镜间的距离，可以看清远处的广州塔。以下说法错误的是（）a靠近眼睛的镜片，对光线有会聚作用b远处的镜片，成的是正立放大像c靠近眼睛的镜片，其作用相当于一个放大镜d远处的镜片，直径比我们眼睛的瞳孔大得多，这样可以会聚更多的光11某同学用自制的水透镜做凸透镜成

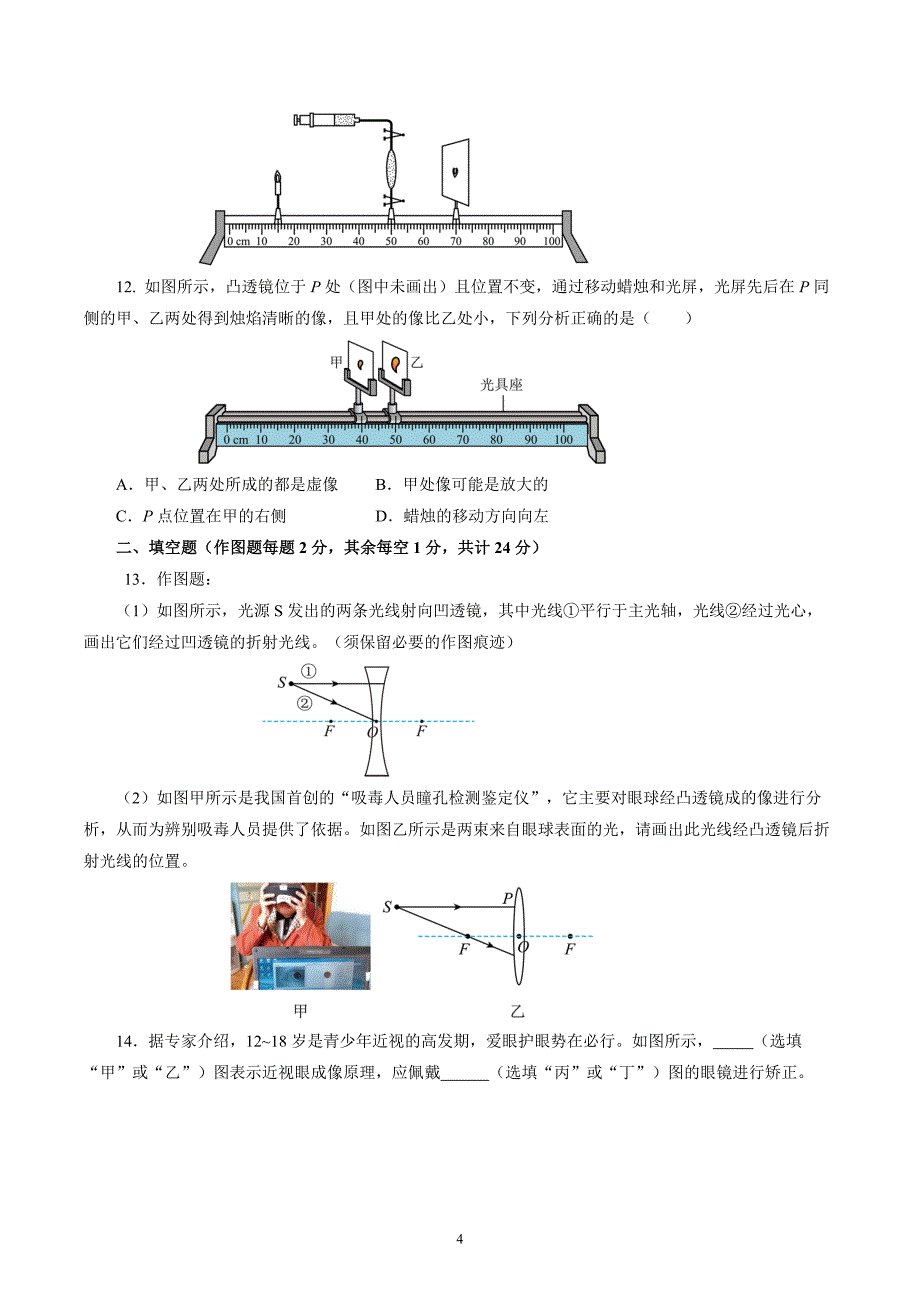

5、像实验，在光屏上得到了清晰的像，如图所示。他继续向水透镜内注水，使水透镜的焦距变小，如果不改变蜡烛和水透镜的位置，要在光屏上再次成清晰的像，则（）a光屏应向左移动，成缩小的像b光屏应向右移动，成放大的像c光屏应向左移动，成放大的像d光屏应向右移动，成缩小的像12. 如图所示，凸透镜位于p处（图中未画出）且位置不变，通过移动蜡烛和光屏，光屏先后在p同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处小，下列分析正确的是（）a甲、乙两处所成的都是虚像 b甲处像可能是放大的cp点位置在甲的右侧 d蜡烛的移动方向向左二、填空题（作图题每题2分，其余每空1分，共计24分） 13作图题：（1）如图所示，光源

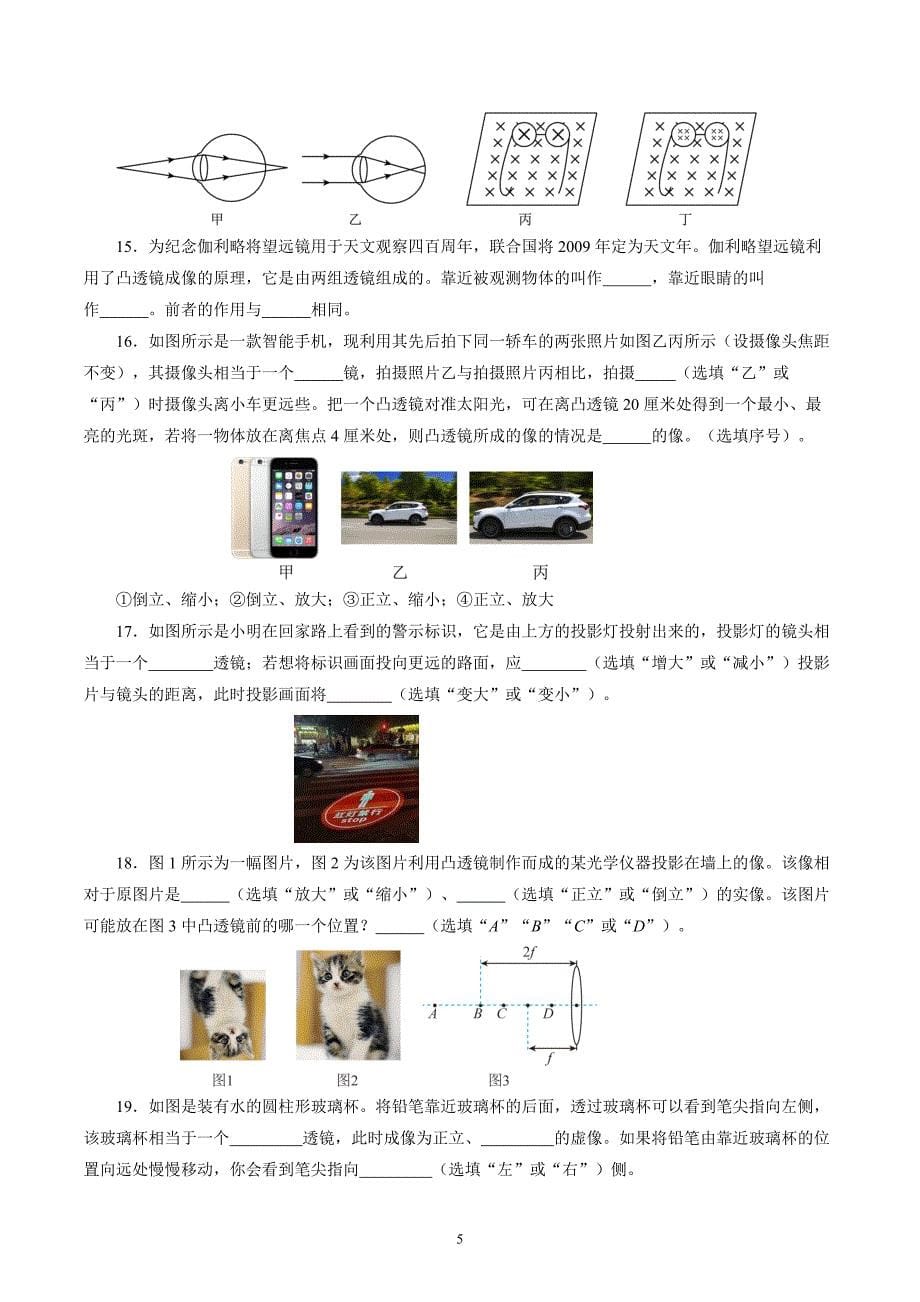

6、s发出的两条光线射向凹透镜，其中光线平行于主光轴，光线经过光心，画出它们经过凹透镜的折射光线。（须保留必要的作图痕迹） （2）如图甲所示是我国首创的“吸毒人员瞳孔检测鉴定仪”，它主要对眼球经凸透镜成的像进行分析，从而为辨别吸毒人员提供了依据。如图乙所示是两束来自眼球表面的光，请画出此光线经凸透镜后折射光线的位置。14据专家介绍，1218岁是青少年近视的高发期，爱眼护眼势在必行。如图所示， （选填“甲”或“乙”）图表示近视眼成像原理，应佩戴 （选填“丙”或“丁”）图的眼镜进行矫正。15为纪念伽利略将望远镜用于天文观察四百周年，联合国将2009年定为天文年。伽利略望远镜利用了凸透镜成像的原理，它是
7、由两组透镜组成的。靠近被观测物体的叫作 ，靠近眼睛的叫作 。前者的作用与 相同。16如图所示是一款智能手机，现利用其先后拍下同一轿车的两张照片如图乙丙所示（设摄像头焦距不变），其摄像头相当于一个 镜，拍摄照片乙与拍摄照片丙相比，拍摄 （选填“乙”或“丙”）时摄像头离小车更远些。把一个凸透镜对准太阳光，可在离凸透镜20厘米处得到一个最小、最亮的光斑，若将一物体放在离焦点4厘米处，则凸透镜所成的像的情况是 的像。（选填序号）。倒立、缩小；倒立、放大；正立、缩小；正立、放大17如图所示是小明在回家路上看到的警示标识，它是由上方的投影灯投射出来的，投影灯的镜头相当于一个 透镜；若想将标识画面投向更远的
8、路面，应 （选填“增大”或“减小”）投影片与镜头的距离，此时投影画面将 （选填“变大”或“变小”）。18图1所示为一幅图片，图2为该图片利用凸透镜制作而成的某光学仪器投影在墙上的像。该像相对于原图片是 （选填“放大”或“缩小”）、 （选填“正立”或“倒立”）的实像。该图片可能放在图3中凸透镜前的哪一个位置？ （选填“a”“b”“c”或“d”）。19如图是装有水的圆柱形玻璃杯。将铅笔靠近玻璃杯的后面，透过玻璃杯可以看到笔尖指向左侧，该玻璃杯相当于一个 透镜，此时成像为正立、 的虚像。如果将铅笔由靠近玻璃杯的位置向远处慢慢移动，你会看到笔尖指向 （选填“左”或“右”）侧。20在探究“凸透镜成像规律
9、”的实验时，小明将f光源从近处逐渐远离凸透镜，并移动光屏找到清晰的像。当f光源到凸透镜的距离小于一倍焦距时，小明可以观察到图中 （选填编号）所示的像，这与 （选填“照相机”、“投影仪”或“放大镜”）的工作原理相同。当f光源移到某一位置时，小明可在光屏上观察到图中 （选填编号）所示的像。三、实验题（每空2分，共24分）21（1）在“探究凸透镜成像的规律”实验中。（1）让凸透镜正对平行光，调整凸透镜到光屏的距离，光屏上出现一个最小、最亮的光斑，如图甲所示，则该凸透镜的焦距 cm；（2）在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛并调节烛焰、凸透镜、光屏的中心在同一高度，这样做的目的
10、是 ；（3）如图乙所示，将凸透镜固定在50cm刻度线处，将点燃的蜡烛移动到35cm刻度线处，移动光屏，可在光屏上得到一个清晰的 （选填“实”或“虚”）像，利用该成像规律制成的光学仪器是 （选填“照相机”、“投影仪”或“放大镜”）；（4）在如图乙所示的实验基础上，将点燃的蜡烛向左移动一段距离后，应将光屏适当向 （选填“左”或“右”）移动才能在光屏上成清晰的像，且成的像的大小 （选填“变大”、“变小”或“不变”）；（5）实验过程中，由于蜡烛燃烧变短，烛焰在光屏上的像将向光屏的 （选填“上半部”或“下半部”）移动。22. 在探究近视眼和远视眼成因与矫正的主题实践中，该小组利用橡皮膜和注射器制作了水透
11、镜来模拟眼睛的晶状体，打开夹子，通过注射器向橡皮膜中注水或抽水，来改变橡皮膜凸起的程度，如图甲所示。具体操作如下：将蜡烛、水透镜和光屏依次摆放在水平光具座上，点燃蜡烛，使烛焰、水透镜和光屏三者的中心在 ；将蜡烛放在离水透镜较远的位置，移动光屏，直到屏上出现烛焰清晰的像，如图乙所示，记下此时光屏所在的位置；用注射器向水透镜里加适量的水，水透镜对光的偏折能力变 ，此时屏上的像变得模糊，这是模拟近视眼看远处物体的情况。将光屏慢慢靠近水透镜，直到光屏上出现清晰的像，这说明近视眼所成的像在视网膜的 ；将光屏移回原来标记的位置，选择不同的眼镜在烛焰和水透镜之间前后移动，直到光屏上出现清晰的像，如图丙所示，
12、这说明矫正近视眼应配戴 透镜；从水透镜里向外抽取适量的水，再次实验，探究远视眼的成因和矫正。眼睛是心灵的窗户，我们要增强保护视力的意识，做到科学用眼，积极防控近视。请写出一条预防近视的措施。 四、综合题（每题6分，共12分）232022年3月23日，“天宫课堂”第二课在中国空间站开讲；神舟十三号乘组航天员给全中国的孩子们上了一堂精彩的太空课。（1）如图甲是航天员在演示“神奇的太空小水球”；一开始将水注入水膜之中形成一个漂亮的完整水球，该水球可以被看作一个 镜；当她的脸距离水球球心30cm时，我们透过水球看到了倒立、缩小的人像，其原理与生活中的 （选填“投影仪”、“照相机”或“放大镜”）原理相同
13、，该水球的焦距可能是 。a30cm b7cm c15cm d45cm（2）随后，航天员在太空失重环境下向水球中间注入一个气泡，通过水球看到她的正立、倒立的两个像，如图乙所示，通过简化如图丙，可知其中正立的像是光经过1、2两个 （填“凸”或“凹”）透镜形成的像，当光经过3、4区域时，所成的像是倒立、缩小的 像；（3）安装在神舟十三号轨道舱内的摄像机拍摄到了一颗擦身而过小行星，按照从左到右的次序如图丁所示（镜头的焦距不变）；在此过程中，小行星与神舟十三号的距离在变大，摄像机的镜头在 （选填“前推”或“后缩”）。24电脑中常用光电鼠标，其原理就是利用发光二极管照射移动表面（如图），反射光通过成像透镜
