1、klicken sie,um die formate des gliederungstextes zu bearbeiten,zweite gliederungsebene,dritte gliederungsebene,vierte gliederungsebene,fnfte gliederungsebene,sechste gliederungsebene,siebente gliederungsebene,achte gliederungsebene,neunte gliederungsebene,激光雷达的故障诊断与处理,激光雷达的故障诊断与处理,智能汽车传感器应用技术,思考讨论,一

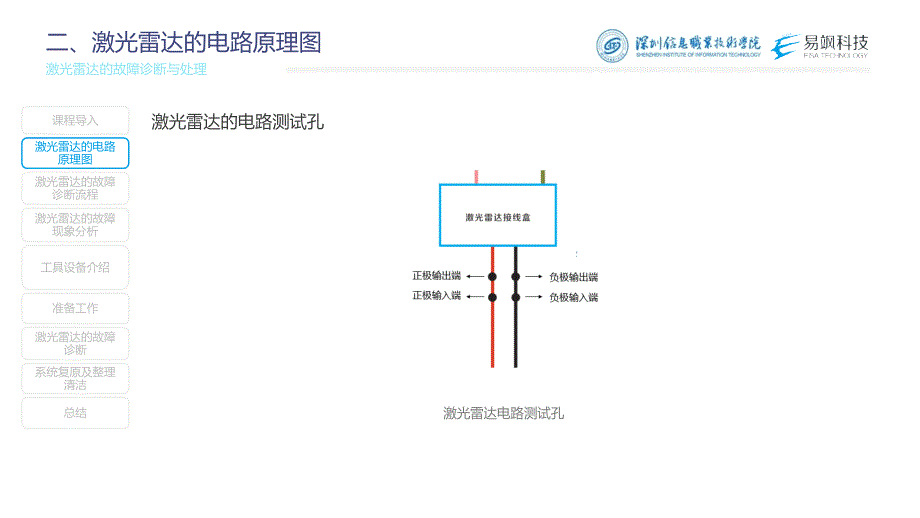

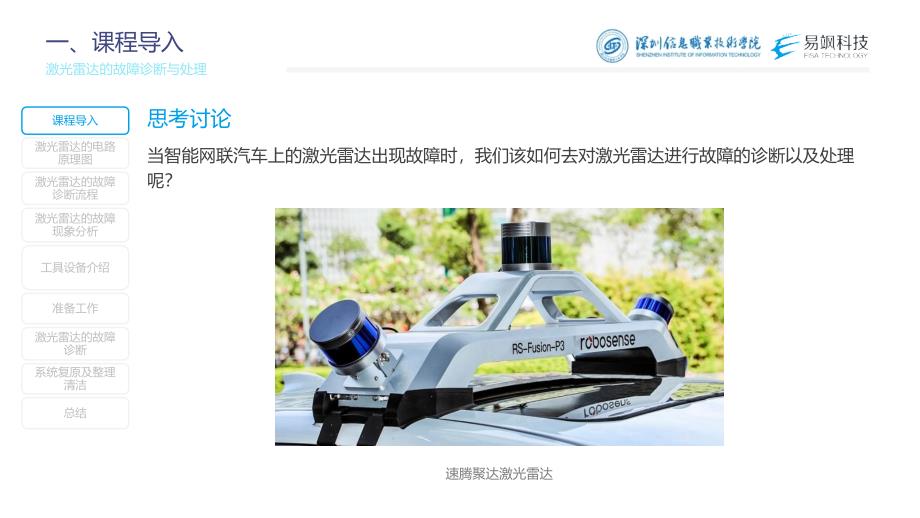

2、、课程导入,当智能网联汽车上的激光雷达出现故障时,我们该如何去对激光雷达进行故障的诊断以及处理呢?,课程导入,准备工作,激光雷达的故障诊断,激光雷达的电路原理图,激光雷达的故障诊断流程,激光雷达的故障现象分析,工具设备介绍,系统复原及整理清洁,总结,速腾聚达激光雷达,二、激光雷达的电路原理图,智能汽车传感与感知实训系统的电路测试面板,智能汽车传感与感知系统电路原理图,课程导入,准备工作,激光雷达的故障诊断,激光雷达的电路原理图,激光雷达的故障诊断流程,激光雷达的故障现象分析,工具设备介绍,系统复原及整理清洁,总结,二、激光雷达的电路原理图,激光雷达的电路测试孔,激光雷达电路测试孔,课程导入,准

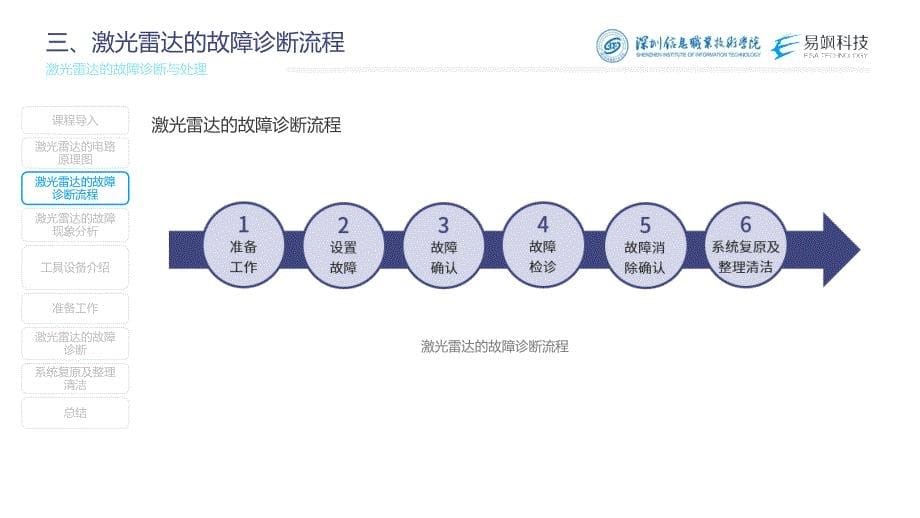

3、备工作,激光雷达的故障诊断,激光雷达的电路原理图,激光雷达的故障诊断流程,激光雷达的故障现象分析,工具设备介绍,系统复原及整理清洁,总结,三、激光雷达的故障诊断流程,激光雷达的故障诊断流程,激光雷达的故障诊断流程,课程导入,准备工作,激光雷达的故障诊断,激光雷达的电路原理图,激光雷达的故障诊断流程,激光雷达的故障现象分析,工具设备介绍,系统复原及整理清洁,总结,四、激光雷达的故障现象分析,故障现象:,interface box,的输入显示灯,不亮;,打开,激光雷达测试软件“,rsview,”,,测试激光雷达功能,软件界面无点云图。,故障原因:电源出现故障,如电源正极断路,电源负极断路,电源正、

4、负极同时断路。,课程导入,准备工作,激光雷达的故障诊断,激光雷达的电路原理图,激光雷达的故障诊断流程,激光雷达的故障现象分析,工具设备介绍,系统复原及整理清洁,总结,五、工具设备介绍,应用实训台,5.1,设备介绍,故障诊断,台,应用实训台电源线,课程导入,准备工作,激光雷达的故障诊断,激光雷达的电路原理图,激光雷达的故障诊断流程,激光雷达的故障现象分析,工具设备介绍,系统复原及整理清洁,总结,五、工具设备介绍,5.2,工具介绍,安全帽,绝缘垫,工作手套,无纺布,数字万用表,课程导入,准备工作,激光雷达的故障诊断,激光雷达的电路原理图,激光雷达的故障诊断流程,激光雷达的故障现象分析,工具设备介绍

5、,系统复原及整理清洁,总结,六、准备工作,6.1,硬件连接和软件准备,连接应用实训台和故障诊断台引出的obd接口和航空接口,打开电源和计算机,在计算机桌面找到“智能网联汽车三位数字化仿真教学”图标,双击打开。,课程导入,准备工作,激光雷达的故障诊断,激光雷达的电路原理图,激光雷达的故障诊断流程,激光雷达的故障现象分析,工具设备介绍,系统复原及整理清洁,总结,六、准备工作,6.2,设置故障码,在图中左边单击“故障诊断”-单击右上角有个小爬虫的图标,进入设置,设置激光波雷达故障类型为电源正极断路。,课程导入,准备工作,激光雷达的故障诊断,激光雷达的电路原理图,激光雷达的故障诊断流程,激光雷达的故障

6、现象分析,工具设备介绍,系统复原及整理清洁,总结,设置故障码,六、准备工作,6.3,数字万用表的检查,数字万用表的检查,1.,打开数字万用表电源,检查电量是否足够;,2.,将档位打到蜂鸣档,短接两表笔,检查数字万用表是否正常。,课程导入,准备工作,激光雷达的故障诊断,激光雷达的电路原理图,激光雷达的故障诊断流程,激光雷达的故障现象分析,工具设备介绍,系统复原及整理清洁,总结,六、准备工作,6.2,线束的检查,应用实训台电源线,1.,应用实训台电源线、智能网联汽车传感与感知实训系统电源线(航空接口)和智能网联汽车传感与感知实训系统通讯线(,obd,接口)外观结构完整,表面不应有破损、变形、裂痕等

7、问题。,2.,连接针脚无损坏、变形或生锈。,航空接口,obd,接口,课程导入,准备工作,激光雷达的故障诊断,激光雷达的电路原理图,激光雷达的故障诊断流程,激光雷达的故障现象分析,工具设备介绍,系统复原及整理清洁,总结,六、准备工作,6.3,连接,obd,接口,连接应用实训台和故障诊断台引出的,obd,接口,。,obd,接口,课程导入,准备工作,激光雷达的故障诊断,激光雷达的电路原理图,激光雷达的故障诊断流程,激光雷达的故障现象分析,工具设备介绍,系统复原及整理清洁,总结,六、准备工作,6.4,连接航空接口,连接应用实训台和故障诊断台引出的,航空,接口,。,航空接口,课程导入,准备工作,激光雷达

8、的故障诊断,激光雷达的电路原理图,激光雷达的故障诊断流程,激光雷达的故障现象分析,工具设备介绍,系统复原及整理清洁,总结,六、准备工作,6.5,连接应用实训台电源线,连接应用实训台电源线,课程导入,准备工作,激光雷达的故障诊断,激光雷达的电路原理图,激光雷达的故障诊断流程,激光雷达的故障现象分析,工具设备介绍,系统复原及整理清洁,总结,(1)将数字万用表调至直流档,红黑表笔分别接正极输入端和负极输入端,读数为12v,说明电源正常供电,如图所示;其次,红黑表笔分别接正极输出端和负极输出端,读数为0.11v,说明激光雷达获得电源异常。,根据故障现象(此处不考虑激光雷达本身的损坏,只要供电即可正常工

9、作),可知,电源电压没问题,但没有正常供电给激光雷达,怀疑线束问题。,7.1,通过激光雷达测试孔进行检测,图,.,电压挡测量电压,七、激光雷达的故障诊断,课程导入,准备工作,激光雷达的故障诊断,激光雷达的电路原理图,激光雷达的故障诊断流程,激光雷达的故障现象分析,工具设备介绍,系统复原及整理清洁,总结,两根表笔分别连接正极输入端和正极输出端,检测正极线路是否导通,如图所示,正极异常;接着两根表笔分别连接负极输入端和负极输出端,检测负极线路是否导通,结果正常,从而判断正极线路有问题,需要更换。,7.2,将数字万用表调至蜂鸣档,图,.,蜂鸣挡测量通断,七、激光雷达的故障诊断,课程导入,准备工作,激

10、光雷达的故障诊断,激光雷达的电路原理图,激光雷达的故障诊断流程,激光雷达的故障现象分析,工具设备介绍,系统复原及整理清洁,总结,具体操作步骤如下,:,如果学生能正确找到故障原因,则由老师在智能网联汽车三维数字化仿真教学软件中清除故障码,否则让学生继续查找问题。,使用应用实训台的“智能网联汽车三维数字化仿真教学软件”重新读取故障码,确认是否清除了故障码。,消除故障确认。打开“rsview”软件,按前面步骤设置参数后,观察界面是否有点云出现;若有,说明故障已清除;然后使用应用实训台的“智能网联汽车三维数字化仿真教学软件”重新读取故障码,无故障码即可。,7.3,故障消除确认,七、激光雷达的故障诊断,

11、课程导入,准备工作,激光雷达的故障诊断,激光雷达的电路原理图,激光雷达的故障诊断流程,激光雷达的故障现象分析,工具设备介绍,系统复原及整理清洁,总结,1.,在智能网联汽车三维数字化仿真教学软件界面,单击“故障诊断”模块;,2.,单击“读取故障码”,读取故障码;,7.2,读取故障码,读取故障码,七、激光雷达的故障诊断,课程导入,准备工作,激光雷达的故障诊断,激光雷达的电路原理图,激光雷达的故障诊断流程,激光雷达的故障现象分析,工具设备介绍,系统复原及整理清洁,总结,1.,观察,interface box,的输入显示灯是否亮起。,2.,打开激光雷达测试软件“,rsview,”,单击界面左上方的“,

12、sensor stream,”按钮,设置参数后,观察是否出现正常的点云图,确认故障现象。,7.3,确认故障现象,确认故障现象(正常),七、激光雷达的故障诊断,课程导入,准备工作,激光雷达的故障诊断,激光雷达的电路原理图,激光雷达的故障诊断流程,激光雷达的故障现象分析,工具设备介绍,系统复原及整理清洁,总结,将数字万用表调至蜂鸣档,通过测量电源正负极输入、输出端的导通情况,找出故障原因。,7.4,故障检诊,序号,红表笔,黑表笔,导通情况,故障原因,1,正极输入端,正极输出端,不导通,电源正极断路,负极输出端,负极输入端,导通,2,正极输入端,正极输出端,导通,电源负极断路,负极输出端,负极输入端

13、,不导通,3,正极输入端,正极输出端,不导通,电源正极、负极同时断路,负极输出端,负极输入端,不导通,七、激光雷达的故障诊断,课程导入,准备工作,激光雷达的故障诊断,激光雷达的电路原理图,激光雷达的故障诊断流程,激光雷达的故障现象分析,工具设备介绍,系统复原及整理清洁,总结,故障消除确认的具体步骤如下:,1.,观察,interface box,的输入显示灯是否亮起(无故障现象:输入显示灯亮),2.,通过激光雷达测试软件“,rsview,”检查激光雷达是否还存在故障(无故障现象:出现点云图),3.,使用应用实训台的“智能网联汽车三维数字化仿真教学软件”重新读取故障码,确认是否还存在故障码。(无故

14、障现象:无故障码),7.5,故障消除确认,七、激光雷达的故障诊断,课程导入,准备工作,激光雷达的故障诊断,激光雷达的电路原理图,激光雷达的故障诊断流程,激光雷达的故障现象分析,工具设备介绍,系统复原及整理清洁,总结,(1)关闭测试软件、计算机及断开电源线。,(2)完成5s整理清洁工作(参考2.1.5节),8.,系统复原与5s整理清洁工作,八、系统复原及整理清洁,课程导入,准备工作,激光雷达的故障诊断,激光雷达的电路原理图,激光雷达的故障诊断流程,激光雷达的故障现象分析,工具设备介绍,系统复原及整理清洁,总结,1.,关闭激光雷达测试软件“,rsview,”和智能网联汽车三维数字化仿真教学软件,;

15、,2.,关闭应用实训台电脑,;,3.,关闭应用实训台电源开关并拔掉应用实训台电源线,;,4.,拆卸,obd,接口和航空接口。,8.1,系统复原,八、系统复原及整理清洁,课程导入,准备工作,激光雷达的故障诊断,激光雷达的电路原理图,激光雷达的故障诊断流程,激光雷达的故障现象分析,工具设备介绍,系统复原及整理清洁,总结,1.,使用干净无纺布清洁应用实训台和故障诊断台;,2.,关闭数字万用表电源,使用干净无纺布清洁数字万用表,并整理好表笔;,3.,使用干净无纺布清洁,obd,接口、航空接口及应用实训台电源线插头、插口;,4.,清洁应用实训台电源线线束表面;,5.,捆绑好应用实训台电源线并放置于清洁的

16、工作台上;,6.,清洁工作台,并叠好无纺布放置于合适位置;,7.,清洁整理流程完毕,卸下安全防护用品并整理放好,离开实训区域。,8.2,整理清洁,八、系统复原及整理清洁,课程导入,准备工作,激光雷达的故障诊断,激光雷达的电路原理图,激光雷达的故障诊断流程,激光雷达的故障现象分析,工具设备介绍,系统复原及整理清洁,总结,1.,激光雷达故障诊断需要使用的设备及工具:应用实训台、故障诊断台和应用实训台电源线、万用表、无纺布、安全帽、绝缘垫和工作手套,;,2.,靠近激光雷达接线盒的测试孔为输出端,,另一端的,测试孔为输入端,;,3.,激光雷达的故障诊断流程:准备工作,设置故障,读取故障码,确认故障现象,故障检诊,消除故障,故障消除确认,系统复原及整理清洁;,4.,故障诊断前需要对数字万用表和线束进行检查;,5.,激光雷达的故障原因包括电源正极断路,电源负极断路,电源正、负极同时断路。,九、总结,课程导入,准备工作,激光雷达的故障诊断,激光雷达的电路原理图,激光雷达的故障诊断流程,激光雷达的故障现象分析,工具设备介绍,系统复原及整理清洁,总结,
