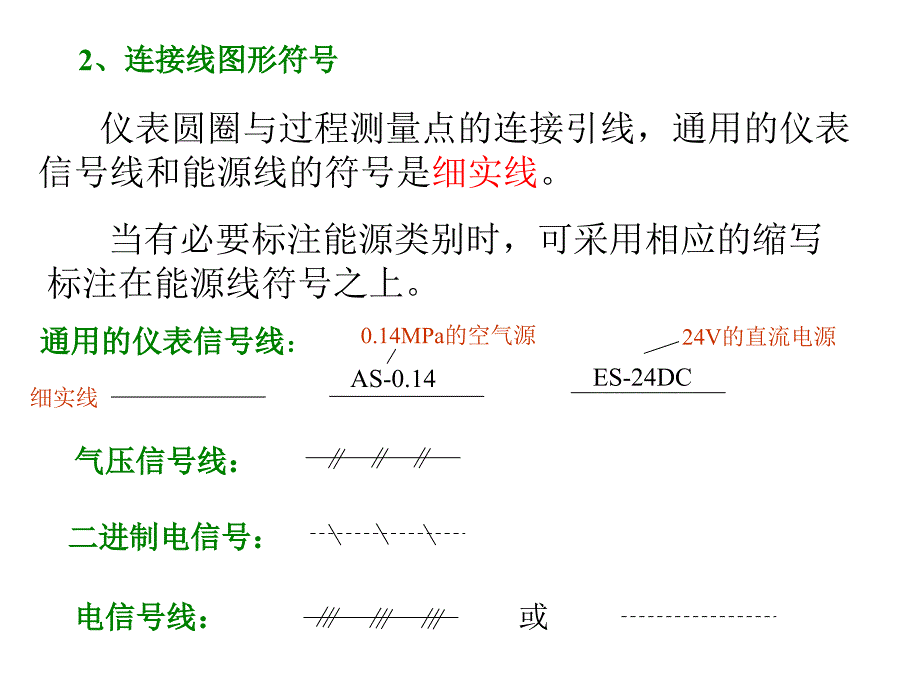

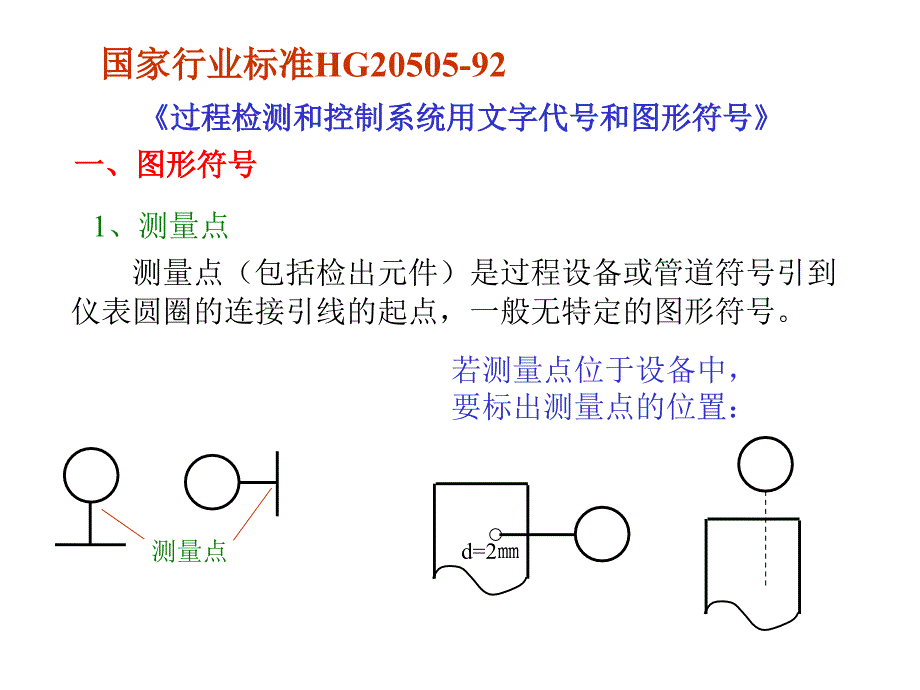

1、国家行业标准国家行业标准hg20505-92过程检测和控制系统用文字代号和图形符号过程检测和控制系统用文字代号和图形符号1、测量点 测量点（包括检出元件）是过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号。测量点d=2若测量点位于设备中，要标出测量点的位置：一、图形符号一、图形符号 仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。 当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。通用的仪表信号线通用的仪表信号线：es-24dc24v的直流电源as-0.140.14mpa的空气源细实线气压信号线：气压信号线：二进制电信号：二进制电信号：电
2、信号线：电信号线：或2、连接线图形符号、连接线图形符号3、仪表图形符号、仪表图形符号 是直径为12mm（或10mm）的细实线圆圈。仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。测量点a测量点b 处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示。 当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一张图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示。集散控制系统仪表图形符号12或10mm12或10mm一个部件的计算机功能图形符号：内部连接的可编程逻辑控制器功能图形符号：12或10mm其他仪表或功能图形符号其他仪表或功能图形符号1fc

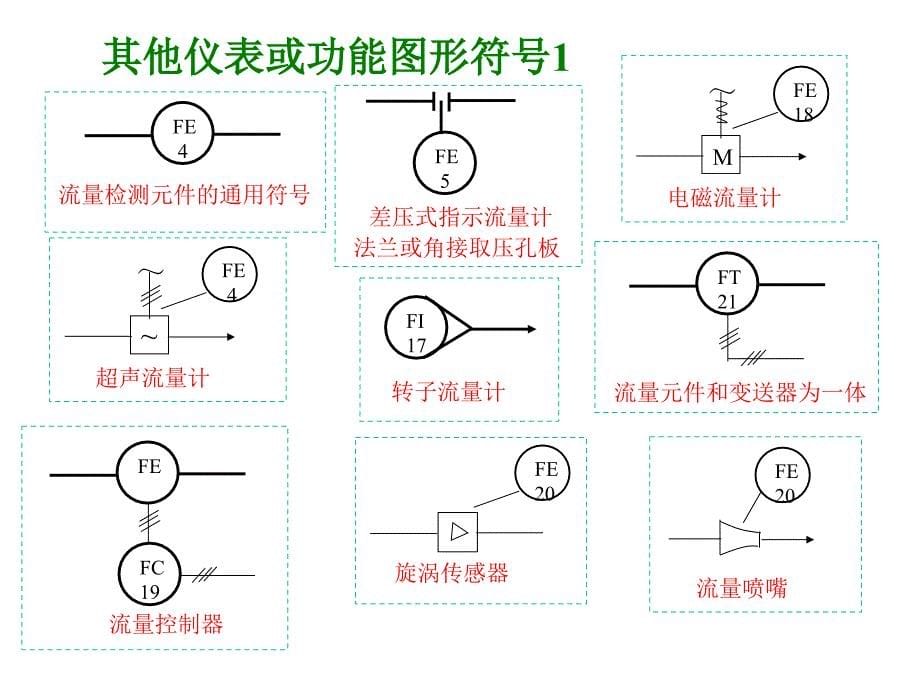

3、19fe 流量控制器fe 4流量检测元件的通用符号fe 5 差压式指示流量计法兰或角接取压孔板fi17转子流量计流量元件和变送器为一体ft21fe20旋涡传感器fe 4 超声流量计电磁流量计fe18 m流量喷嘴fe20其他仪表或功能图形符号其他仪表或功能图形符号2ki26时钟指示灯r复位装置p吹气或冲洗装置i一般的联锁逻辑隔膜隔离控制阀体图形符号、风门图形符号控制阀体图形符号、风门图形符号四通阀截止阀角阀三通阀球阀蝶阀闸阀风 门 或 百 叶 窗隔膜阀执行机构图形符号1 带弹簧的薄膜执行机构 不带弹簧的薄膜执行机构m电动执行机构d数字执行机构s电磁执行机构活塞执行机构单作用活塞执行机构双作用执行
4、机构图形符号2带手轮的气动薄膜执行机构带气动阀门定位器的 气动薄膜执行机构带电气阀门定位器的 气动薄膜执行机构带人工复位装置的执行机构 （以电磁执行机构为例）srsr带远程复位装置的执行机构 （以电磁执行机构为例）被测变量和仪表功能的字母代号 第一位字母 后继字母被测变量 修饰词 读出功能 输出功能 修饰词a 分析 报警 c 电导率 控制e 电压(电动势) 检测元件f 流量 比(分数)h 手动 高i 电流 指示k 时间、时间程序 变化速率 操作器l 物位 灯 低m 水分或湿度 瞬动 中、中间p 压力、真空 连接点、测试点q 流量 积算、累计s 速度、频率 安全 开关、联锁t 温度 传送r 核辐
5、射 记录 被测变量及仪表功能字母组合示例（以流量为例）控制器： frc-流量记录调节； fic-流量指示调节读出仪表： fr-流量记录； fi-流量指示 开关和报警装置：fsh-流量高报警 fsl-流量低报警 fshl-流量高低组合报警变送器：frt-流量记录变送； fit-流量指示变送； ft-流量变送检测元件：fe-流量检测 测试点：fp-流量测试点最终执行元件：fv-流量执行元件仪表位号的表示方法1、仪表位号组成 在检测、控制系统中，构成一个回路的每个仪表（或元件）都应有自己的仪表位号。仪表位号由字母代号组合和回路编号两部分组成。示例：t rc-1 01序号（一般用二位数字，也可以用三位
6、）工序或车间代号（可以一位，也可以用二位数字）功能字母代号（记录调节）被测变量字母代号（温度）2、分类与编号 仪表位号按被测变量进行分类，即同一个装置（或工段）的相同被测变量的仪表位号中数字编号是连续的，但允许中间有空号；不同被测变量的仪表位号不能连续编号。 如果同一个仪表回路中有两个以上具有相同功能的仪表，可用仪表位号后附加尾缀（大写英文字母）加以区别，如： pt-202a，pt-202b； pv-201a，pv-201b 当一台仪表由两个或多个回路共用时，应标注各回路的仪表位号，如一台双笔记录仪：记录流量和压力时： fr-121/pr-131记录两个回路的流量时：fr-101/fr-102
7、 或 fr-101/1023、带控制点流程图和仪表系统图上表示方法集中仪表盘面安装仪表 （中间有一横）trc 101仪表位号表示方法： 字母代号填写在圆圈上半圈中； 回路编号填写在圆圈下半圈中。 就地安装仪表 （中间没有一横） ti 101 根据图形符号、文字代号以及仪表位号表示方法，可以绘制仪表系统图。带控制点流程图例1、流量记录、开关、报警 ft114frsa 114 ft114 fs 114 fr 114 fal 114 fr 115 pr 123 pt 123 fr 115 pr 123 ft 115m2、流量和压力双笔记录（位号：fr-115/pr-123）3、带温度补偿的流量记录、
8、积算 te 123frq 116 te 123frq 116 fy 116 ft 116frc 117fv-117 fv 117frc-117 ft 117frc 117fv-117 fv 117frc-1174、流量记录控制系统5、液位指示、联锁、报警设备lisa 1126、液位高度指示灯设备llh114allm114blll114c7、温度、压力串级控制系统 温度趋势记录、低报警 tic 122 pic 120sptrtal pik 121 pc 1218、带集中指示、操作器 的就地压力控制系统9、带压力和温度补偿的 流量记录控制系统 pt 124 fy 120 fic 120fr ft 120 tt 125
