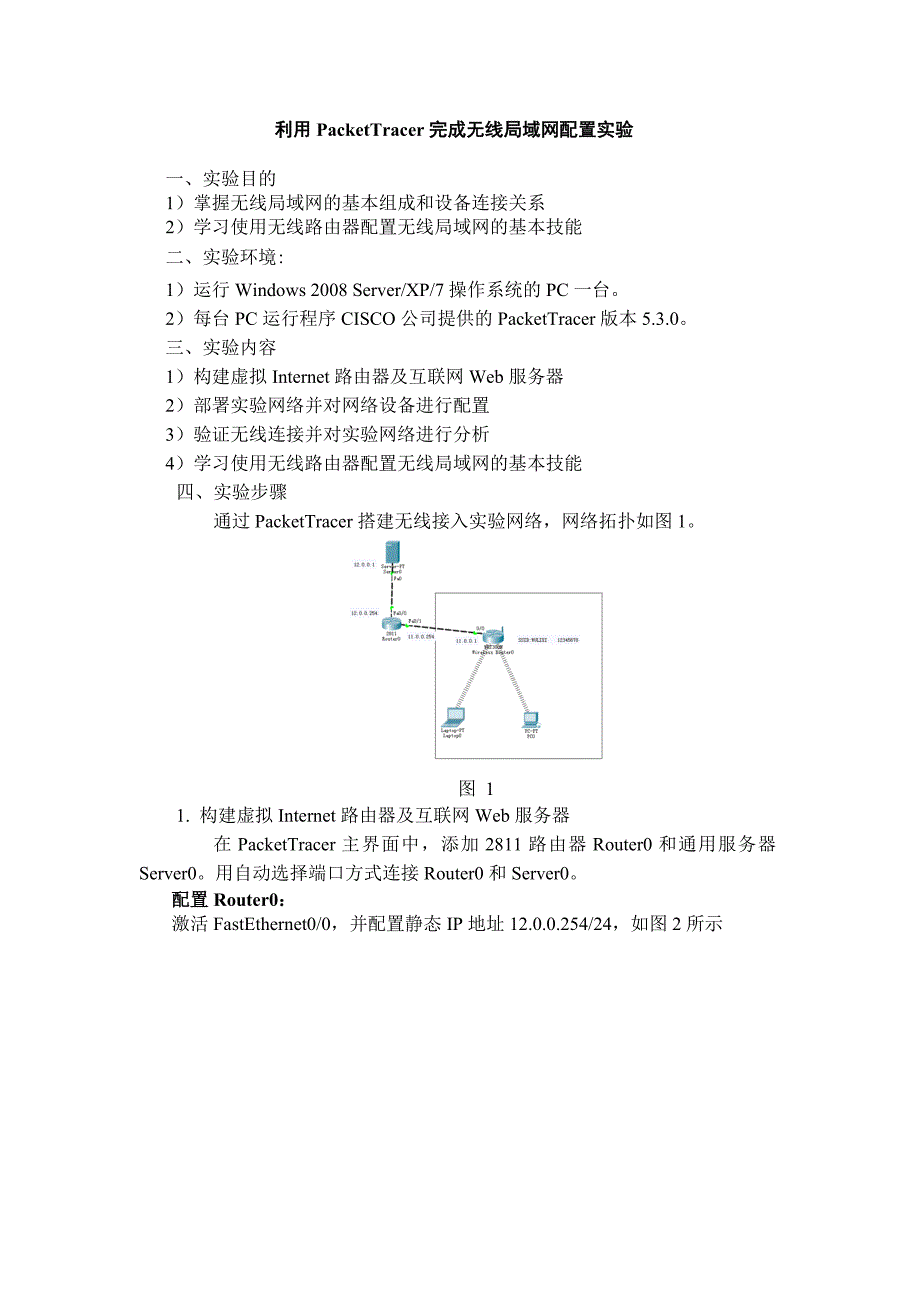

1、利用packettracer完成无线局域网配置实验一、实验目的1）掌握无线局域网的基本组成和设备连接关系2）学习使用无线路由器配置无线局域网的基本技能二、实验环境:1）运行windows 2008 server/xp/7操作系统的pc一台。2）每台pc运行程序cisco公司提供的packettracer版本5.3.0。三、实验内容1）构建虚拟internet路由器及互联网web服务器2）部署实验网络并对网络设备进行配置3）验证无线连接并对实验网络进行分析4）学习使用无线路由器配置无线局域网的基本技能四、实验步骤通过packettracer搭建无线接入实验网络，网络拓扑如图1。图 11. 构建虚

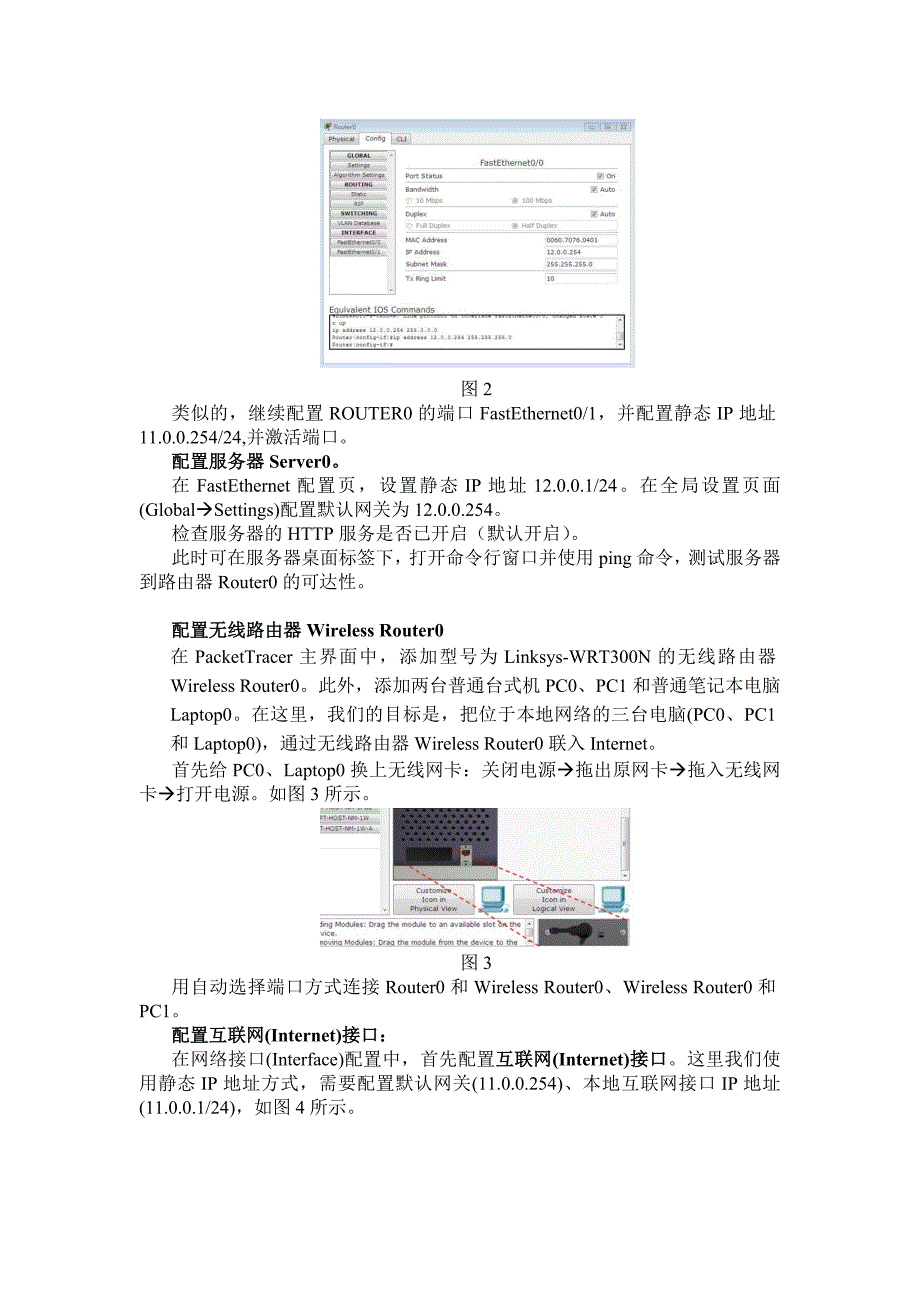

2、拟internet路由器及互联网web服务器在packettracer主界面中，添加2811路由器router0和通用服务器server0。用自动选择端口方式连接router0和server0。配置router0：激活fastethernet0/0，并配置静态ip地址12.0.0.254/24，如图2所示图2类似的，继续配置router0的端口fastethernet0/1，并配置静态ip地址11.0.0.254/24,并激活端口。配置服务器server0。在fastethernet配置页，设置静态ip地址12.0.0.1/24。在全局设置页面(globalsettings)配置默认网关为12
3、.0.0.254。检查服务器的http服务是否已开启（默认开启）。此时可在服务器桌面标签下，打开命令行窗口并使用ping命令，测试服务器到路由器router0的可达性。配置无线路由器wireless router0在packettracer主界面中，添加型号为linksys-wrt300n的无线路由器wireless router0。此外，添加两台普通台式机pc0、pc1和普通笔记本电脑laptop0。在这里，我们的目标是，把位于本地网络的三台电脑(pc0、pc1和laptop0)，通过无线路由器wireless router0联入internet。首先给pc0、laptop0换上无线网卡：关

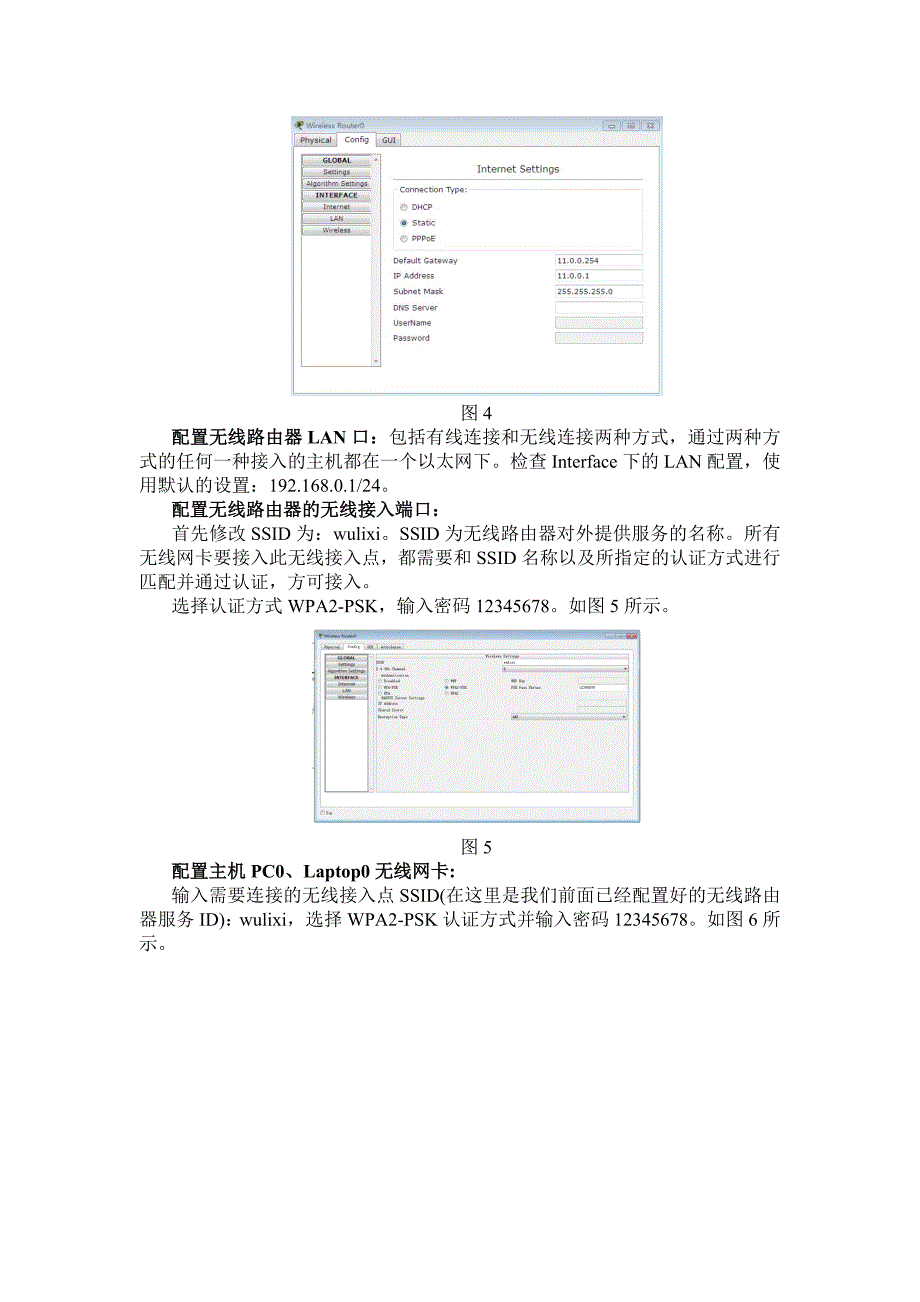

4、闭电源拖出原网卡拖入无线网卡打开电源。如图3所示。图3用自动选择端口方式连接router0和wireless router0、wireless router0和pc1。配置互联网(internet)接口：在网络接口(interface)配置中，首先配置互联网(internet)接口。这里我们使用静态ip地址方式，需要配置默认网关(11.0.0.254)、本地互联网接口ip地址(11.0.0.1/24)，如图4所示。图4配置无线路由器lan口：包括有线连接和无线连接两种方式，通过两种方式的任何一种接入的主机都在一个以太网下。检查interface下的lan配置，使用默认的设置：192.168.0

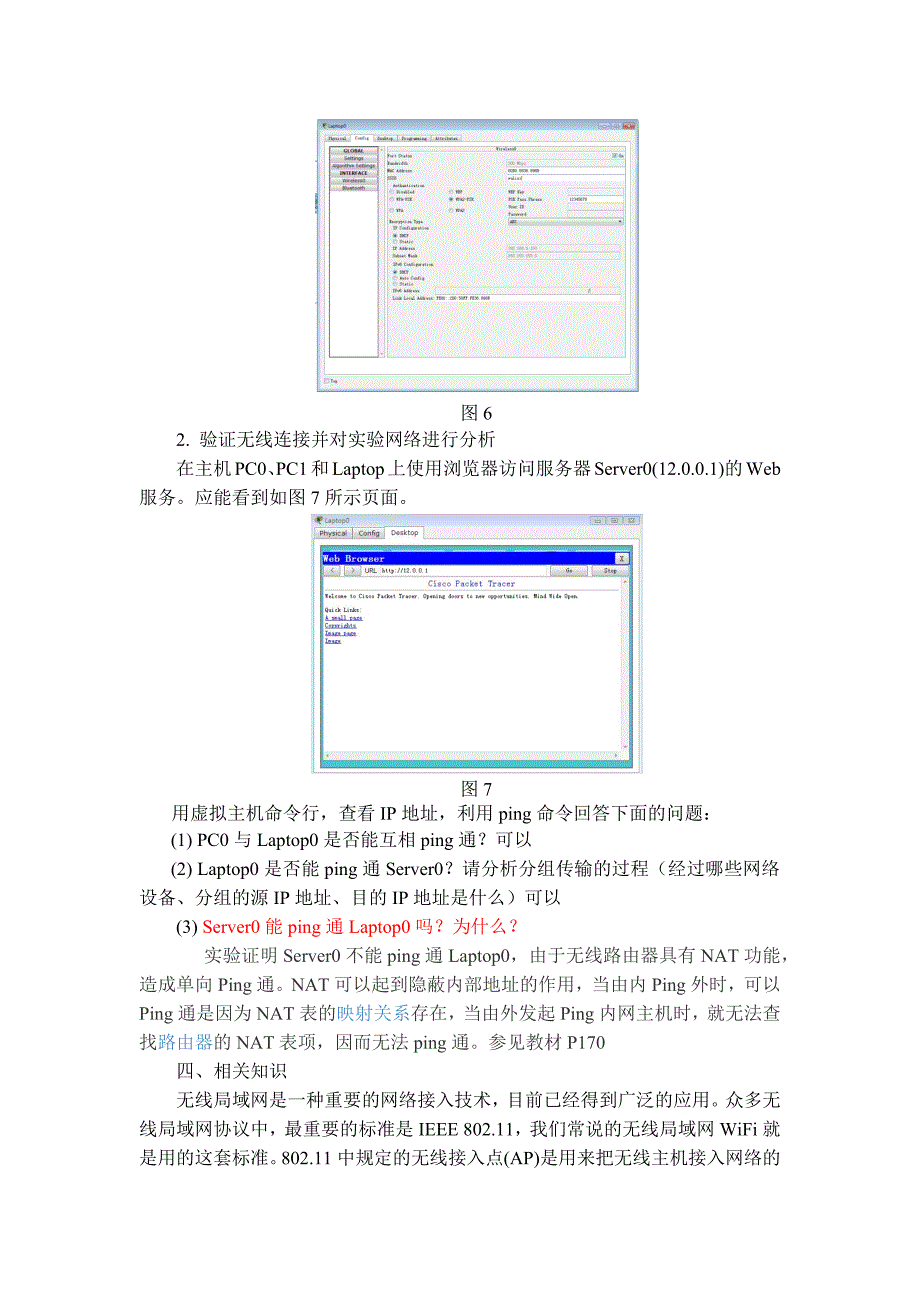

5、.1/24。配置无线路由器的无线接入端口：首先修改ssid为：wulixi。ssid为无线路由器对外提供服务的名称。所有无线网卡要接入此无线接入点，都需要和ssid名称以及所指定的认证方式进行匹配并通过认证，方可接入。选择认证方式wpa2-psk，输入密码12345678。如图5所示。图5配置主机pc0、laptop0无线网卡:输入需要连接的无线接入点ssid(在这里是我们前面已经配置好的无线路由器服务id)：wulixi，选择wpa2-psk认证方式并输入密码12345678。如图6所示。图62. 验证无线连接并对实验网络进行分析在主机pc0、pc1和laptop上使用浏览器访问服务器ser
6、ver0(12.0.0.1)的web服务。应能看到如图7所示页面。图7用虚拟主机命令行，查看ip地址，利用ping命令回答下面的问题：(1) pc0与laptop0是否能互相ping通？可以(2) laptop0是否能ping通server0？请分析分组传输的过程（经过哪些网络设备、分组的源ip地址、目的ip地址是什么）可以(3) server0能ping通laptop0吗？为什么？实验证明server0不能ping通laptop0，由于无线路由器具有nat功能，造成单向ping通。nat可以起到隐蔽内部地址的作用，当由内ping外时，可以ping通是因为nat表的映射关系存在，当由外发起pi

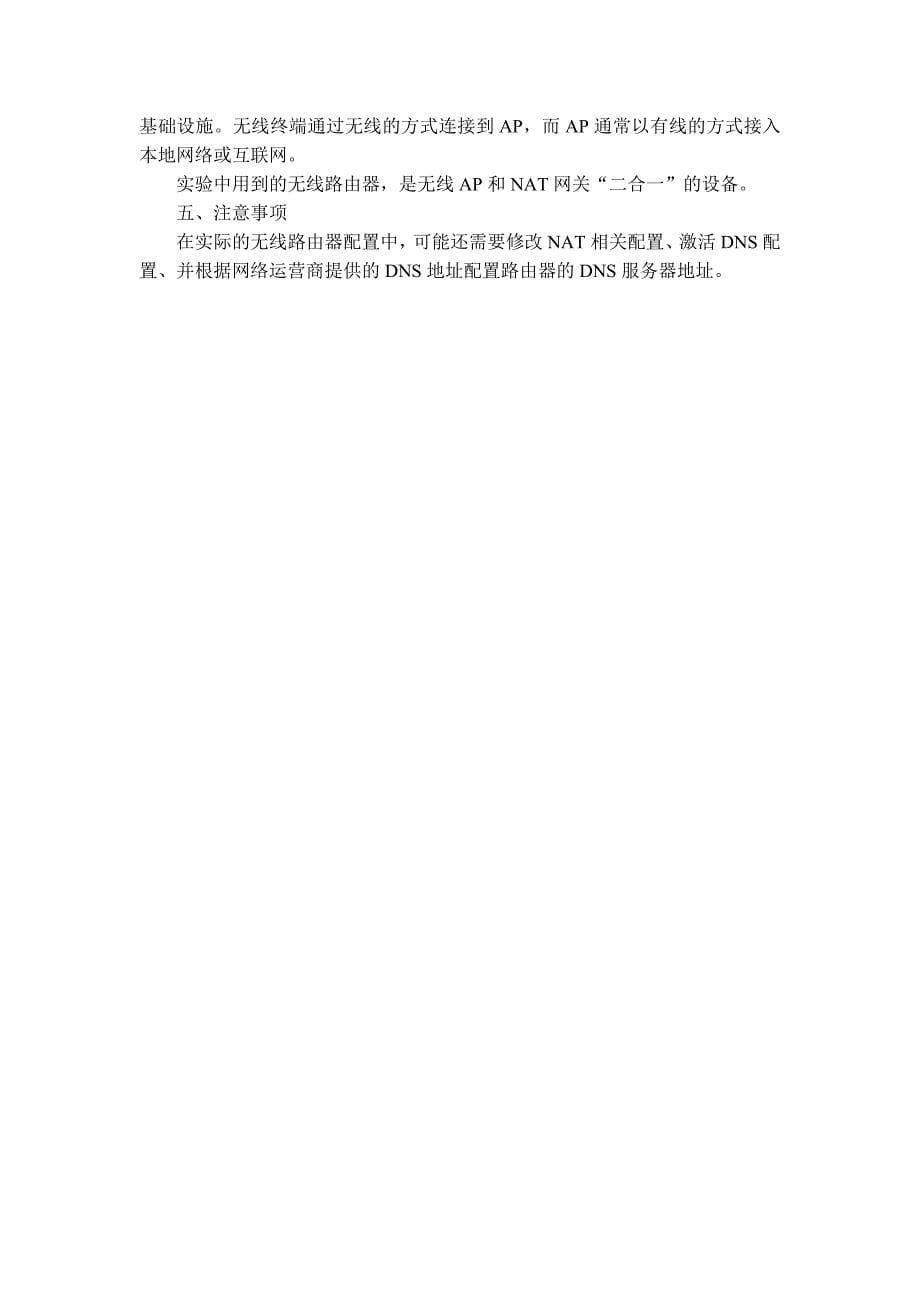

7、ng内网主机时，就无法查找路由器的nat表项，因而无法ping通。参见教材p170四、相关知识无线局域网是一种重要的网络接入技术，目前已经得到广泛的应用。众多无线局域网协议中，最重要的标准是ieee 802.11，我们常说的无线局域网wifi就是用的这套标准。802.11中规定的无线接入点(ap)是用来把无线主机接入网络的基础设施。无线终端通过无线的方式连接到ap，而ap通常以有线的方式接入本地网络或互联网。实验中用到的无线路由器，是无线ap和nat网关“二合一”的设备。五、注意事项在实际的无线路由器配置中，可能还需要修改nat相关配置、激活dns配置、并根据网络运营商提供的dns地址配置路由器的dns服务器地址。
