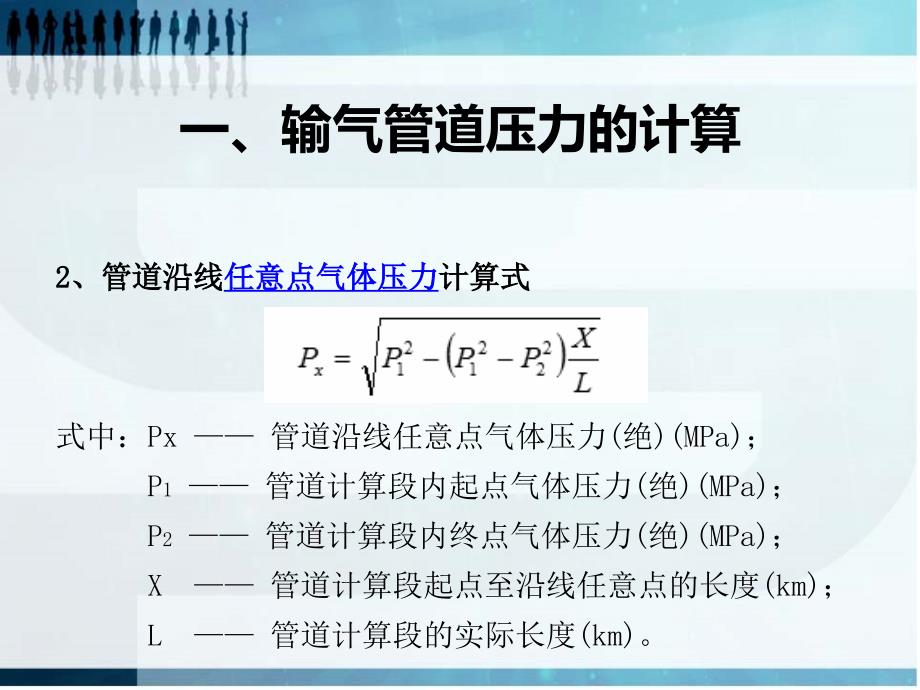

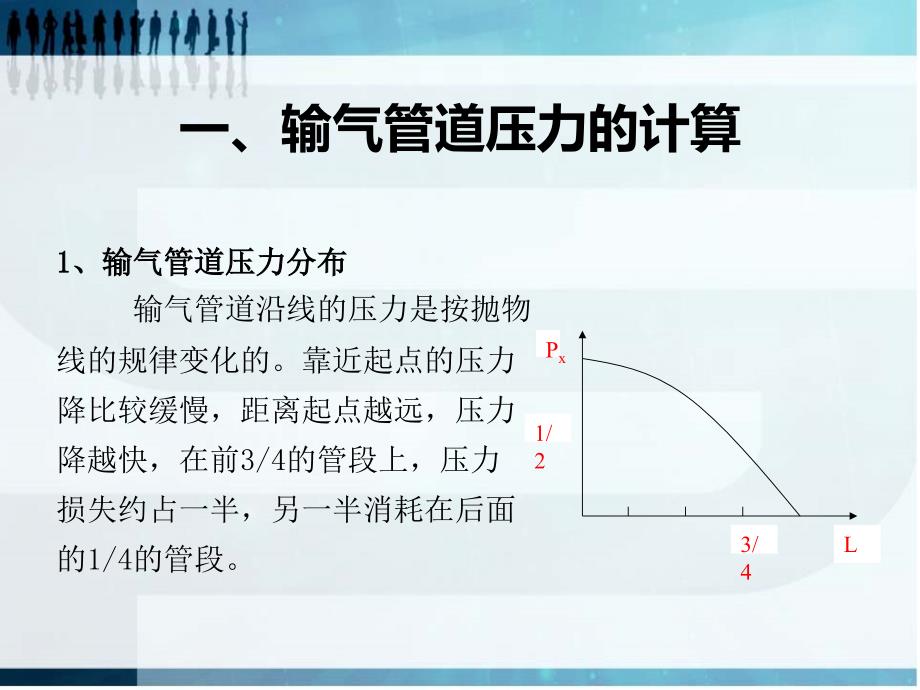

1、输气管道工艺计算目 录 一、输气管道压力的计算 二、输气管道管存的计算 三、输气管道输差的计算 四、输气管道清管器的相关计算一、输气管道压力的计算1 1、输气管道压力分布、输气管道压力分布 输气管道沿线的压力是按抛物线的规律变化的。靠近起点的压力降比较缓慢，距离起点越远，压力降越快，在前3/4的管段上，压力损失约占一半，另一半消耗在后面的1/4的管段。 pxl3/41/2一、输气管道压力的计算2 2、管道沿线、管道沿线任意点气体压力任意点气体压力计算式计算式 式中：px 管道沿线任意点气体压力(绝)(mpa)； p1 管道计算段内起点气体压力(绝)(mpa)； p2 管道计算段内终点气体压力(

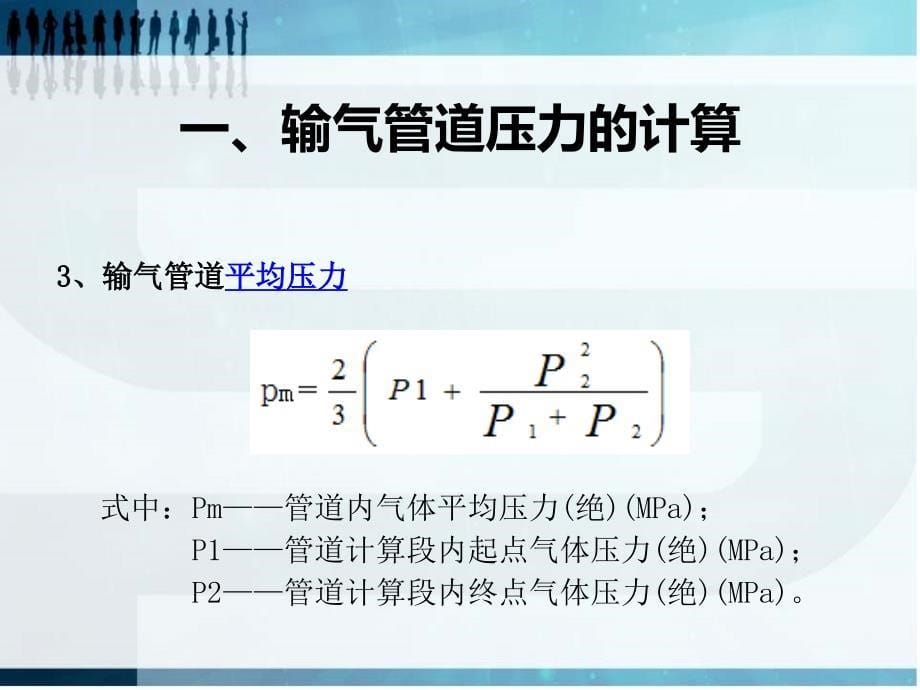

2、绝)(mpa)； x 管道计算段起点至沿线任意点的长度(km)； l 管道计算段的实际长度(km)。一、输气管道压力的计算3 3、输气管道、输气管道平均压力平均压力式中：pm管道内气体平均压力(绝)(mpa)； p1管道计算段内起点气体压力(绝)(mpa)； p2管道计算段内终点气体压力(绝)(mpa)。二、输气管道管存的计算式1 1、管存、管存 管存是指管道中实际储存的天然气体积量，即管道储气的气体数量，是反映管道运行时压力、温度、季节、运行配置以及运行效率的综合指标，是控制管道进出气体平衡的一个重要参数。 管存与管容（与管道长度、内径等有关）、压力、温度及压缩因子参数有关。理论上，压缩因子
3、参数与管道输量、压气站配置、压气站出站温度及管道地温等因素有关。二、输气管道管存的计算式2 2、管道管存的计算式管道管存的计算式式中:q储 管道的储气量(po=0.101325mpa, to=293.15k)，m；v 管道容积，单位为立方米(m)；t 气体的平均温度，单位为开尔文(k)；p1m 管道计算段内气体的最高平均压力(绝)，mpa；p2m 管道计算段内气体的最低平均压力(绝)，mpa；z1、z2对应p1m、p2m时的气体压缩系数。二、输气管道管存的计算式3 3、管道管存的估算式、管道管存的估算式 管径(mm) 管容（m/km） dn72010 384 dn6108 277 dn5088
4、 190 dn4067 121 dn2197 33常见管径的管容量(粗算)三、输气管道输差的计算1 1、输差、输差 天然气输差是指管道输送的差值。 产生输差的原因主要有：设备泄漏、计量误差、生产操作中的放空与排污等。三、输气管道输差的计算2 2、一般输气量差值计算式、一般输气量差值计算式 q差(v1 q1)-(q2 q3 q4 v2) 式中：q差 某一时间输气管道内平衡输气量之差值； q1 同一时间内的输入气量； q2 同一时间内的输出气量； q3 同一时间内输气单位的生产、生活用气量，单 位为立方米(m)；q4 同一时间内放空气量； v1 计算时间开始时，管道计算段内的储存气量； v
5、2 计算时间终了时，管道计算段内的储存气量。 三、输气管道输差的计算3 3、相对输差计算式、相对输差计算式 式中： 相对输差(%)。 检验输气质量，一般不能高于3%四、输气管道清管器的相关计算1 1、影响清管器速度的因素、影响清管器速度的因素 清管器的运行速度应控制在12-18km/h，才能确保清管器的速度惯性能顺利通过三通处而不被卡堵。 影响清管器速度的主要因素： 球前后的压力差、球在管内的摩擦阻力、管内径变化、管内杂物的阻力等。而球前后的压力差与推球的压力源（气源量）相关：球的摩擦阻力与球的过盈量和管内壁粗糙度相关；管内杂物与施工清管的质量相关。四、输气管道清管器的相关计算2 2、清管器运
6、行距离估算式、清管器运行距离估算式式中：l估 清管器运行距离，单位为(m)，po=0.101325mpa, to=293.15k； t 清管器后管段内气体平均温度(k)； q进 发清管器后的累计进气量(m)； d 输气管内直径(m)； p 推清管器压力，即某时刻清管器后管段内气 体的平均压力(绝)(mpa)。四、输气管道清管器的相关计算3 3、清管器的运行速度估算公式、清管器的运行速度估算公式输气流量可计算下的瞬时速度公式(实际操作中常用)清管器运行速度主要取决于清管器上游管段的输气流量和管道运行压力。式 中 : q 输气流量(po=0.101325mpa,to=293.15k) 单位为立方米每天(m/d); f 管道内径横截面积，单位为平方米(); p 清管器后平均压力，单位为兆帕(mpa); v 清管器运行速度，单位为千米每小时(km/h)。四、输气管道清管器的相关计算输气流量不可计算下的速度公式式 中 :v 清管器平均运行速度，单位为米每秒(m/s);t 运行l距离的实际时间，单位为秒(s)。谢谢！
