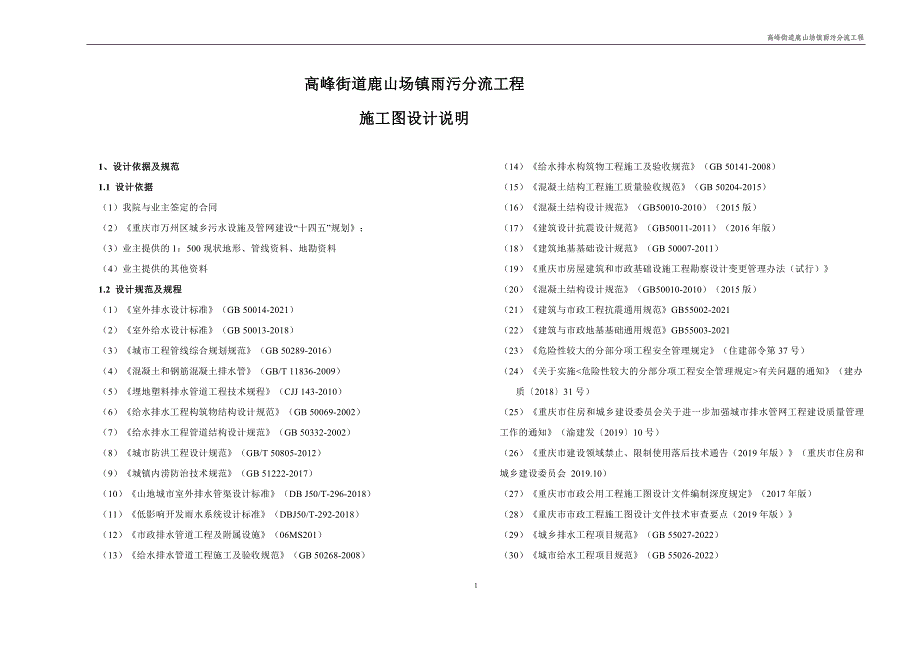

1、高峰街道鹿山场镇雨污分流工程高峰街道鹿山场镇雨污分流工程施工图设计说明 181、设计依据及规范1.1 设计依据（1）我院与业主签定的合同（2）重庆市万州区城乡污水设施及管网建设“十四五”规划；（3）业主提供的1：500现状地形、管线资料、地勘资料（4）业主提供的其他资料1.2 设计规范及规程（1） 室外排水设计标准（gb 50014-2021）（2） 室外给水设计标准（gb 50013-2018）（3） 城市工程管线综合规划规范（gb 50289-2016）（4） 混凝土和钢筋混凝土排水管（gb/t 11836-2009）（5） 埋地塑料排水管道工程技术规程（cjj 143-2010）（6）
2、给水排水工程构筑物结构设计规范（gb 50069-2002）（7） 给水排水工程管道结构设计规范（gb 50332-2002）（8） 城市防洪工程设计规范（gb/t 50805-2012）（9） 城镇内涝防治技术规范（gb 51222-2017）（10） 山地城市室外排水管渠设计标准（db j50/t-296-2018）（11） 低影响开发雨水系统设计标准（dbj50/t-292-2018）（12） 市政排水管道工程及附属设施（06ms201）（13） 给水排水管道工程施工及验收规范（gb 50268-2008）（14） 给水排水构筑物工程施工及验收规范（gb 50141-2008）（15）
3、混凝土结构工程施工质量验收规范（gb 50204-2015）（16） 混凝土结构设计规范（gb50010-2010）（2015版）（17） 建筑设计抗震设计规范（gb50011-2011）（2016年版）（18） 建筑地基基础设计规范（gb 50007-2011）（19） 重庆市房屋建筑和市政基础设施工程勘察设计变更管理办法（试行）（20） 混凝土结构设计规范（gb50010-2010）（2015版）（21） 建筑与市政工程抗震通用规范gb55002-2021（22） 建筑与市政地基基础通用规范gb55003-2021（23） 危险性较大的分部分项工程安全管理规定（住建部令第37号）（24）
4、关于实施有关问题的通知（建办质201831号）（25） 重庆市住房和城乡建设委员会关于进一步加强城市排水管网工程建设质量管理工作的通知（渝建发201910号）（26） 重庆市建设领域禁止、限制使用落后技术通告（2019年版）（重庆市住房和城乡建设委员会 2019.10）（27） 重庆市市政公用工程施工图设计文件编制深度规定（2017年版）（28） 重庆市市政工程施工图设计文件技术审查要点（2019年版）（29） 城乡排水工程项目规范（gb 55027-2022）（30） 城市给水工程项目规范（gb 55026-2022）（31） 万州城区新建、改建、扩建管网及其附属设施、掘路恢复标准做法设计（

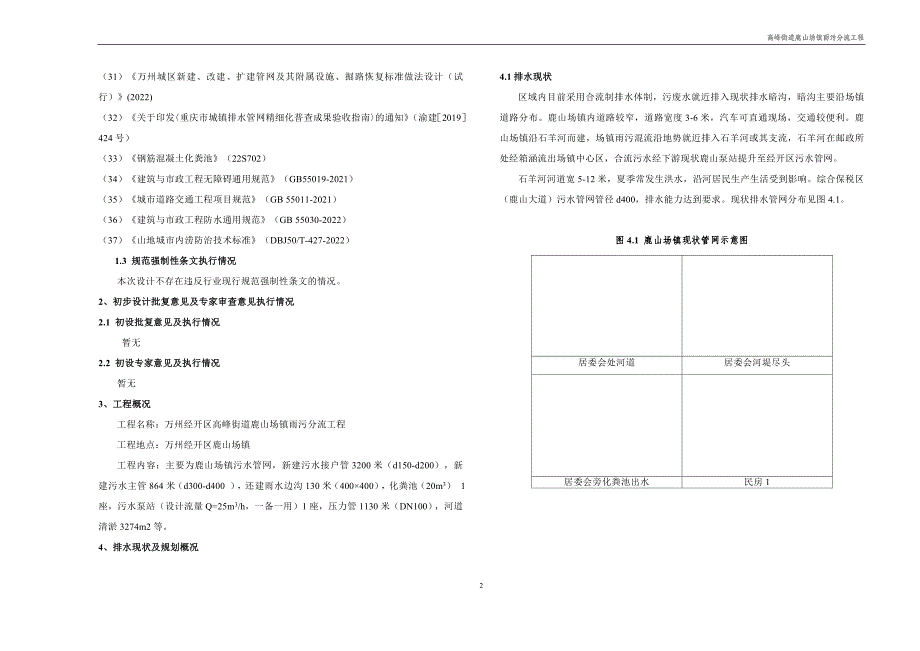

5、试行）(2022)（32） 关于印发重庆市城镇排水管网精细化普查成果验收指南的通知（渝建2019424号）（33） 钢筋混凝土化粪池（22s702）（34） 建筑与市政工程无障碍通用规范（gb55019-2021）（35） 城市道路交通工程项目规范（gb 55011-2021）（36） 建筑与市政工程防水通用规范（gb 55030-2022）（37） 山地城市内涝防治技术标准（dbj50/t-427-2022）1.3 规范强制性条文执行情况本次设计不存在违反行业现行规范强制性条文的情况。2、初步设计批复意见及专家审查意见执行情况2.1 初设批复意见及执行情况 暂无2.2 初设专家意见及执行情况
6、暂无3、工程概况工程名称：万州经开区高峰街道鹿山场镇雨污分流工程工程地点：万州经开区鹿山场镇工程内容：主要为鹿山场镇污水管网，新建污水接户管3200米（d150-d200），新建污水主管864米（d300-d400 ），还建雨水边沟130米（400400），化粪池（20m3） 1座，污水泵站（设计流量q=25m3/h，一备一用）1座，压力管1130米（dn100），河道清淤3274m2等。4、排水现状及规划概况4.1排水现状区域内目前采用合流制排水体制，污废水就近排入现状排水暗沟，暗沟主要沿场镇道路分布。鹿山场镇内道路较窄，道路宽度3-6米，汽车可直通现场，交通较便利。鹿山场镇沿石羊河而建，场
7、镇雨污混流沿地势就近排入石羊河或其支流，石羊河在邮政所处经箱涵流出场镇中心区，合流污水经下游现状鹿山泵站提升至经开区污水管网。石羊河河道宽5-12米，夏季常发生洪水，沿河居民生产生活受到影响。综合保税区（鹿山大道）污水管网管径d400，排水能力达到要求。现状排水管网分布见图4.1。 图4.1 鹿山场镇现状管网示意图居委会处河道居委会河堤尽头居委会旁化粪池出水民房1民房2卫生室处河道邮政所箱涵出口1邮政所箱涵出口2场镇道路及燃气管线鹿山大道箱涵图2.2 鹿山场镇排水现状4.2排水系统规划鹿山场镇远期为城市发展用地，近期仍需要一段时间的建设过度期，排水规划依据万州经济技术开发区高峰园（高峰组团、姜
8、家组团管理单元）控制性详细规划，重庆市万州区城乡污水设施及管网建设“十四五”规划。5、设计范围本次工程设计范围主要为鹿山场镇的排水水管网改造，包括石羊河河床下污水主管的敷设、邮政所下游架空管道、场镇污水管网及接户管、一体化泵站及出水管、河道清淤等的设计。6、排水设计原则（1）排水管网设计应满足地区经济和社会长远发展的需要，排水管道均按远期设计。（2）新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。（3）排水管网设计注意技术性与经济性相结合。尊重事实，在满足设计标准的前提下，尽量考虑利用现有管网体系和排
9、水设施，并将其整合以发挥功能。（4）设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。（5）本工程范围内的排水管网，采用雨、污水分流制系统。（6）污水管道、合流管道与生活给水管道相交叉时，应敷设在生活给水管道的下面。当给水管敷设在污水管下方时，采用钢套管，钢套管伸出交叉管长度每端不小于3米，钢套管两端应采用防水材料封堵（工程量以现场实际发生计）。7、排水系统设计7.1 设计标准及参数（1）排水体制、设计年限与人口排水体制：采用雨、污分流制。设计年限保持与万州国土空间

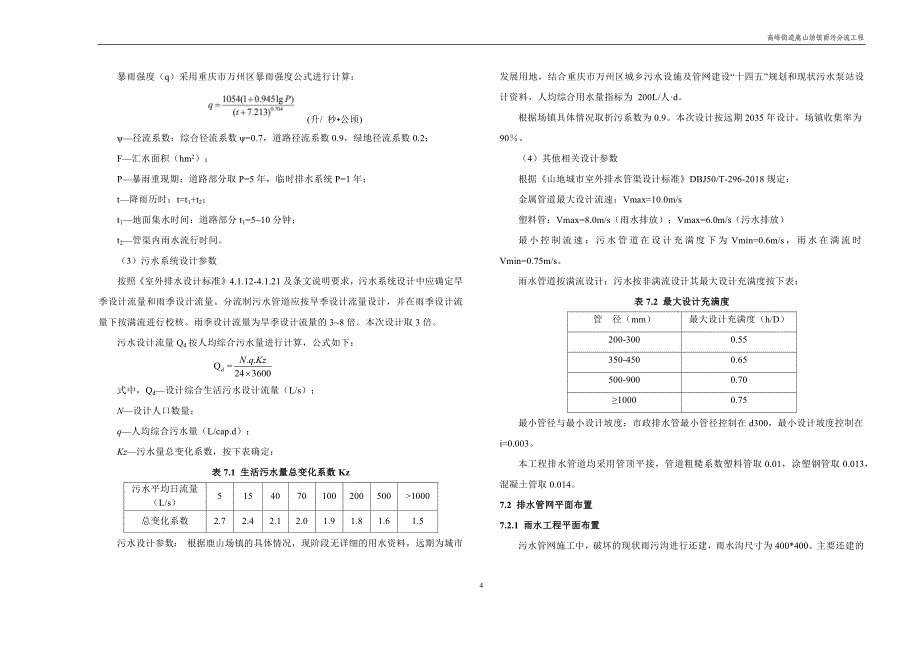

10、规划一致，为2035年。设计区域为鹿山社区，居民建筑较为密集，经咨询高峰街道办，服务人口约0.1万人。（2）雨水系统设计参数： qs =qf式中，qs 雨水设计流量（l/s）；q暴雨强度公式：暴雨强度（q）采用重庆市万州区暴雨强度公式进行计算： (升/ 秒公顷)径流系数：综合径流系数=0.7，道路径流系数0.9，绿地径流系数0.2；f汇水面积（hm2）；p暴雨重现期：道路部分取p=5年，临时排水系统p=1年；t降雨历时：t=t1 t2；t1地面集水时间：道路部分t1=510分钟；t2管渠内雨水流行时间。（3）污水系统设计参数按照室外排水设计标准4.1.12-4.1.21及条文说明要求，污水系统
11、设计中应确定旱季设计流量和雨季设计流量。分流制污水管道应按旱季设计流量设计，并在雨季设计流量下按满流进行校核。雨季设计流量为旱季设计流量的38倍。本次设计取3倍。污水设计流量qd按人均综合污水量进行计算，公式如下： 式中，qd设计综合生活污水设计流量（l/s）；n设计人口数量；q人均综合污水量（l/cap.d）；kz污水量总变化系数，按下表确定：表7.1 生活污水量总变化系数kz污水平均日流量（l/s）51540701002005001000总变化系数2.72.42.12.01.91.81.61.5污水设计参数： 根据鹿山场镇的具体情况，现阶段无详细的用水资料，远期为城市发展用地，结合重庆市万
12、州区城乡污水设施及管网建设“十四五”规划和现状污水泵站设计资料，人均综合用水量指标为 200l/人d。根据场镇具体情况取折污系数为0.9。本次设计按远期2035年设计，场镇收集率为90。（4）其他相关设计参数根据山地城市室外排水管渠设计标准dbj50/t-296-2018规定：金属管道最大设计流速：vmax=10.0m/s塑料管：vmax=8.0m/s（雨水排放）；vmax=6.0m/s（污水排放）最小控制流速：污水管道在设计充满度下为vmin=0.6m/s，雨水在满流时vmin=0.75m/s。雨水管道按满流设计；污水按非满流设计其最大设计充满度按下表：表7.2 最大设计充满度管 径（mm）

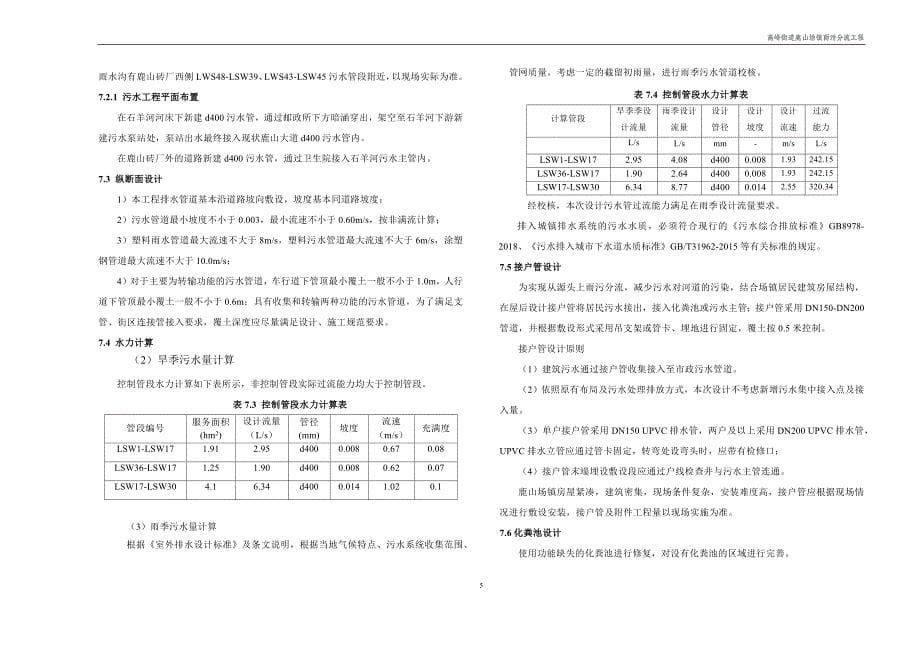

13、最大设计充满度（h/d）200-3000.55350-4500.65500-9000.7010000.75最小管径与最小设计坡度：市政排水管最小管径控制在d300，最小设计坡度控制在i=0.003。本工程排水管道均采用管顶平接，管道粗糙系数塑料管取0.01，涂塑钢管取0.013，混凝土管取0.014。7.2 排水管网平面布置7.2.1 雨水工程平面布置污水管网施工中，破坏的现状雨污沟进行还建，雨水沟尺寸为400*400。主要还建的雨水沟有鹿山砖厂西侧lws48-lsw39、lws43-lsw45污水管段附近，以现场实际为准。7.2.1 污水工程平面布置在石羊河河床下新建d400污水管，通过邮政
14、所下方暗涵穿出，架空至石羊河下游新建污水泵站处，泵站出水最终接入现状鹿山大道d400污水管内。在鹿山砖厂外的道路新建d400污水管，通过卫生院接入石羊河污水主管内。7.3 纵断面设计1）本工程排水管道基本沿道路坡向敷设，坡度基本同道路坡度；2）污水管道最小坡度不小于0.003，最小流速不小于0.60m/s，按非满流计算；3）塑料雨水管道最大流速不大于8m/s，塑料污水管道最大流速不大于6m/s，涂塑钢管道最大流速不大于10.0m/s；4）对于主要为转输功能的污水管道，车行道下管顶最小覆土一般不小于1.0m，人行道下管顶最小覆土一般不小于0.6m；具有收集和转输两种功能的污水管道，为了满足支管、街区连接管接入要求，覆土深度应尽量满足设计、施工规范要求。7.4 水力计算（2）旱季污水量计算控制管段水力计算如下表所示，非控制管段实际过流能力均大于控制管段。表7.3 控制管段水力计算表管段编号服务面积(hm2)设计流量（l/s）管径(mm)坡度流速（m/s）充满度lsw1-lsw171.912.95 d4000.0080.670.08lsw36-lsw171.251.90 d4000
