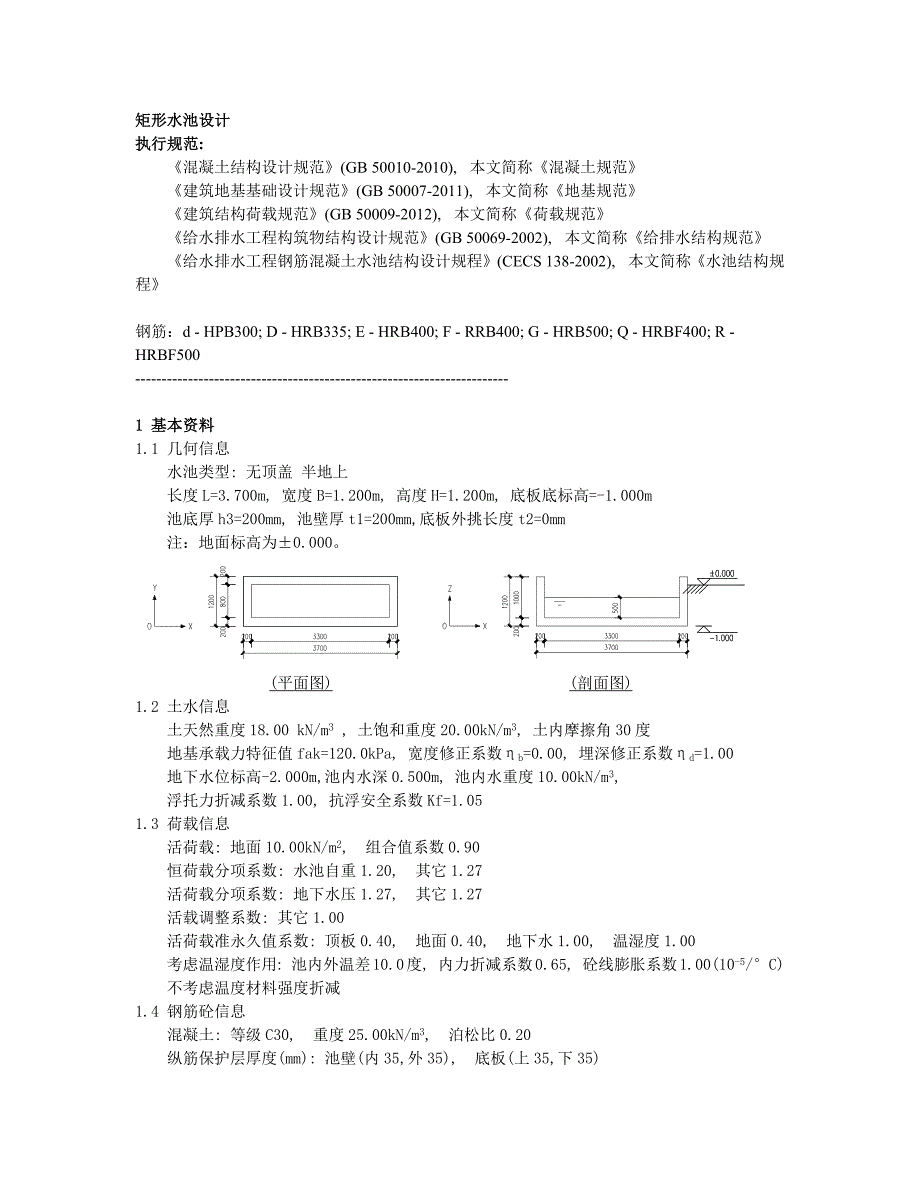

1、矩形水池设计执行规范:混凝土结构设计规范(gb 50010-2010), 本文简称混凝土规范建筑地基基础设计规范(gb 50007-2011), 本文简称地基规范建筑结构荷载规范(gb 50009-2012), 本文简称荷载规范给水排水工程构筑物结构设计规范(gb 50069-2002), 本文简称给排水结构规范给水排水工程钢筋混凝土水池结构设计规程(cecs 138-2002), 本文简称水池结构规程钢筋：d - hpb300; d - hrb335; e - hrb400; f - rrb400; g - hrb500; q - hrbf400; r - hrbf500-1 基本资料1.1
2、 几何信息 水池类型: 无顶盖 半地上 长度l=3.700m, 宽度b=1.200m, 高度h=1.200m, 底板底标高=-1.000m 池底厚h3=200mm, 池壁厚t1=200mm,底板外挑长度t2=0mm 注：地面标高为0.000。 (平面图) (剖面图)1.2 土水信息 土天然重度18.00 kn/m3 , 土饱和重度20.00kn/m3, 土内摩擦角30度 地基承载力特征值fak=120.0kpa, 宽度修正系数b=0.00, 埋深修正系数d=1.00 地下水位标高-2.000m,池内水深0.500m, 池内水重度10.00kn/m3, 浮托力折减系数1.00, 抗浮安全系数kf
3、=1.051.3 荷载信息 活荷载: 地面10.00kn/m2, 组合值系数0.90 恒荷载分项系数: 水池自重1.20, 其它1.27 活荷载分项系数: 地下水压1.27, 其它1.27 活载调整系数: 其它1.00 活荷载准永久值系数: 顶板0.40, 地面0.40, 地下水1.00, 温湿度1.00 考虑温湿度作用: 池内外温差10.0度, 内力折减系数0.65, 砼线膨胀系数1.00(10-5/c) 不考虑温度材料强度折减1.4 钢筋砼信息 混凝土: 等级c30, 重度25.00kn/m3, 泊松比0.20 纵筋保护层厚度(mm): 池壁(内35,外35), 底板(上35,下35) 钢

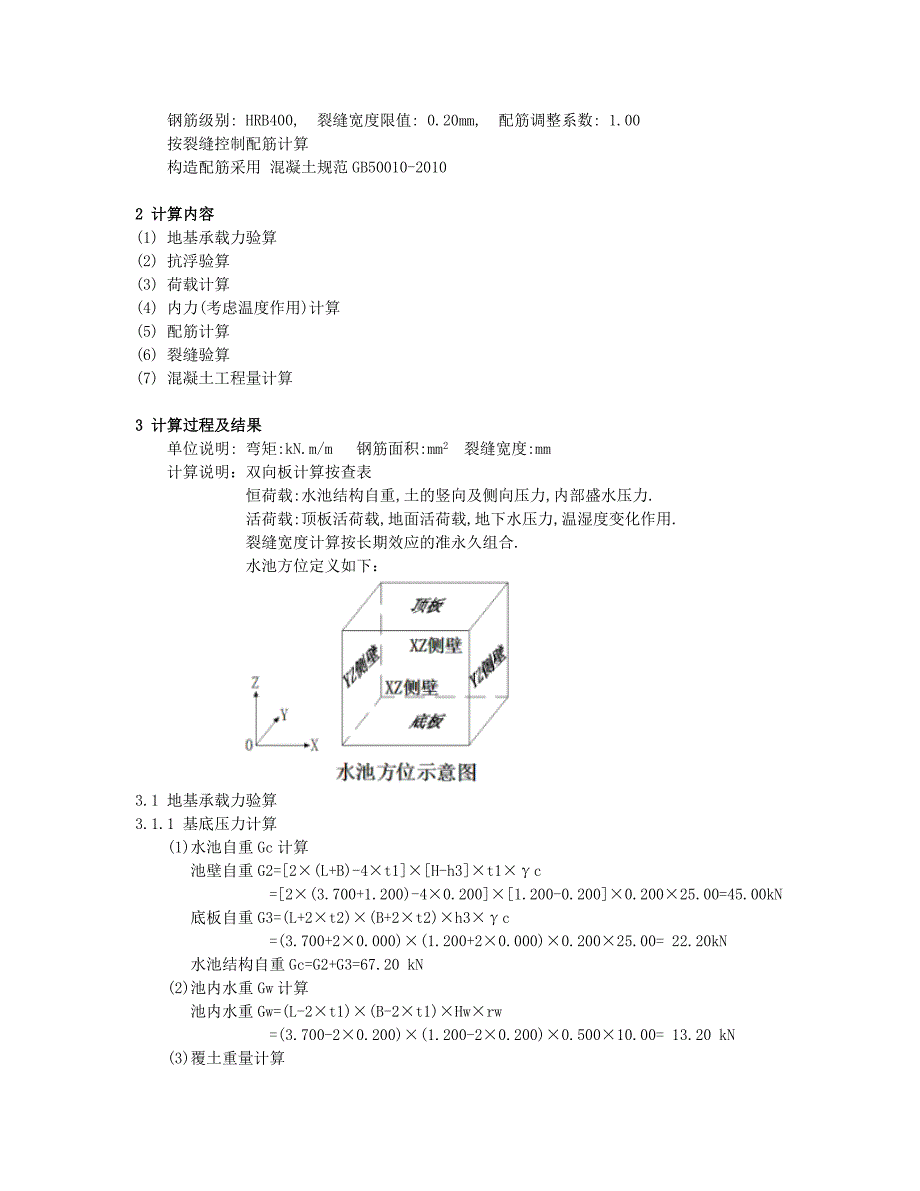

4、筋级别: hrb400, 裂缝宽度限值: 0.20mm, 配筋调整系数: 1.00 按裂缝控制配筋计算 构造配筋采用 混凝土规范gb50010-20102 计算内容(1) 地基承载力验算(2) 抗浮验算(3) 荷载计算(4) 内力(考虑温度作用)计算(5) 配筋计算(6) 裂缝验算(7) 混凝土工程量计算3 计算过程及结果 单位说明: 弯矩:kn.m/m 钢筋面积:mm2 裂缝宽度:mm 计算说明：双向板计算按查表 恒荷载:水池结构自重,土的竖向及侧向压力,内部盛水压力. 活荷载:顶板活荷载,地面活荷载,地下水压力,温湿度变化作用. 裂缝宽度计算按长期效应的准永久组合. 水池方位定义如下： 3
5、.1 地基承载力验算3.1.1 基底压力计算 (1)水池自重gc计算 池壁自重g2=2(l b)-4t1h-h3t1c =2(3.700 1.200)-40.2001.200-0.2000.20025.00=45.00kn 底板自重g3=(l 2t2)(b 2t2)h3c =(3.700 20.000)(1.200 20.000)0.20025.00= 22.20kn 水池结构自重gc=g2 g3=67.20 kn (2)池内水重gw计算 池内水重gw=(l-2t1)(b-2t1)hwrw =(3.700-20.200)(1.200-20.200)0.50010.00= 13.20 kn (3

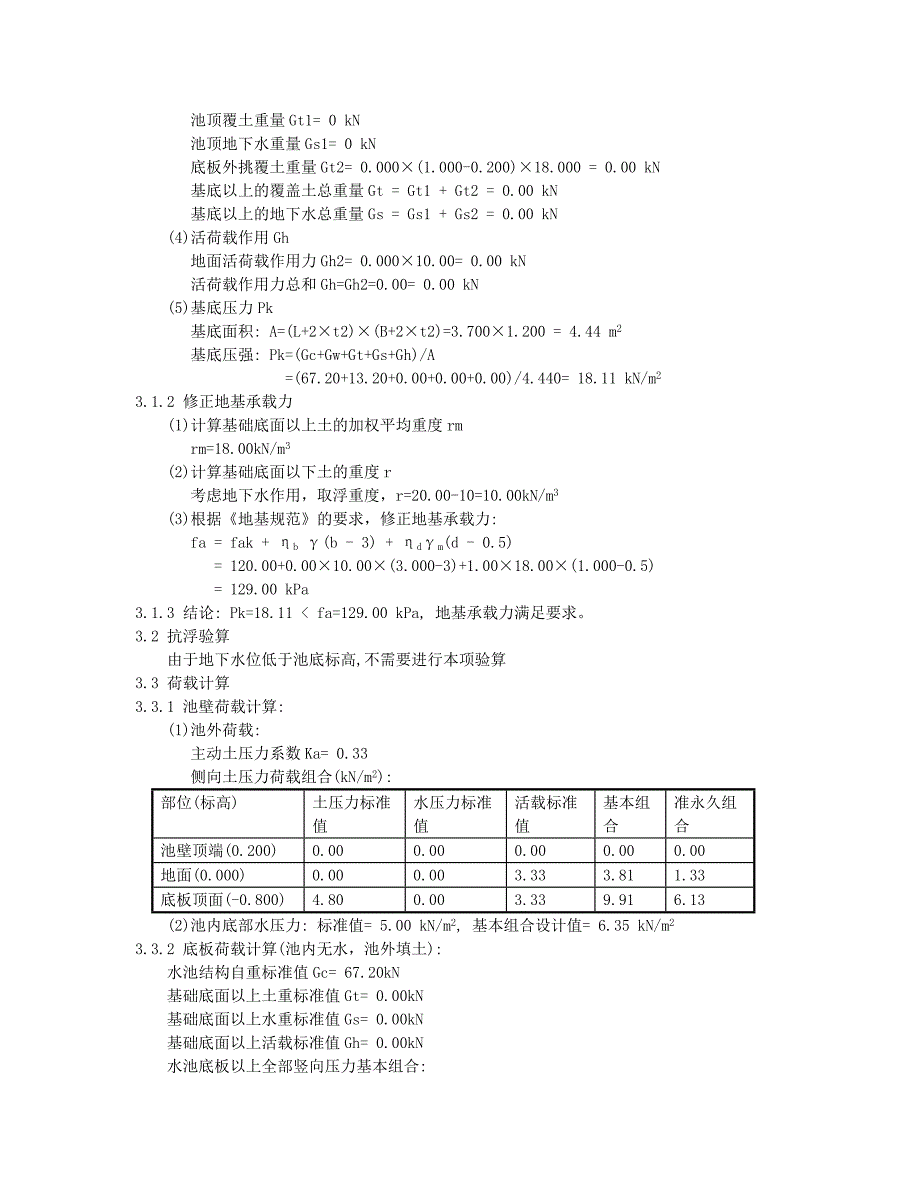

6、)覆土重量计算 池顶覆土重量gt1= 0 kn 池顶地下水重量gs1= 0 kn 底板外挑覆土重量gt2= 0.000(1.000-0.200)18.000 = 0.00 kn 基底以上的覆盖土总重量gt = gt1 gt2 = 0.00 kn 基底以上的地下水总重量gs = gs1 gs2 = 0.00 kn (4)活荷载作用gh 地面活荷载作用力gh2= 0.00010.00= 0.00 kn 活荷载作用力总和gh=gh2=0.00= 0.00 kn (5)基底压力pk 基底面积: a=(l 2t2)(b 2t2)=3.7001.200 = 4.44 m2 基底压强: pk=(gc
7、 gw gt gs gh)/a =(67.20 13.20 0.00 0.00 0.00)/4.440= 18.11 kn/m23.1.2 修正地基承载力 (1)计算基础底面以上土的加权平均重度rm rm=18.00kn/m3 (2)计算基础底面以下土的重度r 考虑地下水作用，取浮重度，r=20.00-10=10.00kn/m3 (3)根据地基规范的要求，修正地基承载力: fa = fak b (b - 3) dm(d - 0.5) = 120.00 0.0010.00(3.000-3) 1.0018.00(1.000-0.5) = 129.00 kpa3.1.3 结论: pk=18.
8、11 fa=129.00 kpa, 地基承载力满足要求。3.2 抗浮验算 由于地下水位低于池底标高,不需要进行本项验算3.3 荷载计算3.3.1 池壁荷载计算: (1)池外荷载: 主动土压力系数ka= 0.33 侧向土压力荷载组合(kn/m2):部位(标高)土压力标准值水压力标准值活载标准值基本组合准永久组合池壁顶端(0.200)0.000.000.000.000.00地面(0.000)0.000.003.333.811.33底板顶面(-0.800)4.800.003.339.916.13 (2)池内底部水压力: 标准值= 5.00 kn/m2, 基本组合设计值= 6.35 kn/m23.3.
9、2 底板荷载计算(池内无水，池外填土): 水池结构自重标准值gc= 67.20kn 基础底面以上土重标准值gt= 0.00kn 基础底面以上水重标准值gs= 0.00kn 基础底面以上活载标准值gh= 0.00kn 水池底板以上全部竖向压力基本组合: qb = (67.201.20 0.001.27 0.001.27 0.001.270.901.00)/4.440 = 18.16kn/m2 水池底板以上全部竖向压力准永久组合: qbe = (67.20 0.00 0.001.00 )/4.440 = 15.14kn/m2 板底均布净反力基本组合: q = 18.16-0.20025.001.2
10、0 = 12.16 kn/m2 板底均布净反力准永久组合: qe = 15.14-0.20025.00 = 10.14 kn/m23.4 内力,配筋及裂缝计算 弯矩正负号规则: 池壁:内侧受拉为正,外侧受拉为负 底板:上侧受拉为正,下侧受拉为负 荷载组合方式: 1.池外土压力作用(池内无水，池外填土) 2.池内水压力作用(池内有水，池外无土) 3.池壁温湿度作用(池内外温差=池内温度-池外温度) (1)xz(前后)侧池壁内力: 弯矩示意图 mx 平行于lx方向板中心点的弯矩； mz 平行于lz方向板中心点的弯矩； m0x平行于lx方向板边缘弯矩； m0z平行于lz方向板边缘弯矩。 计算跨度:

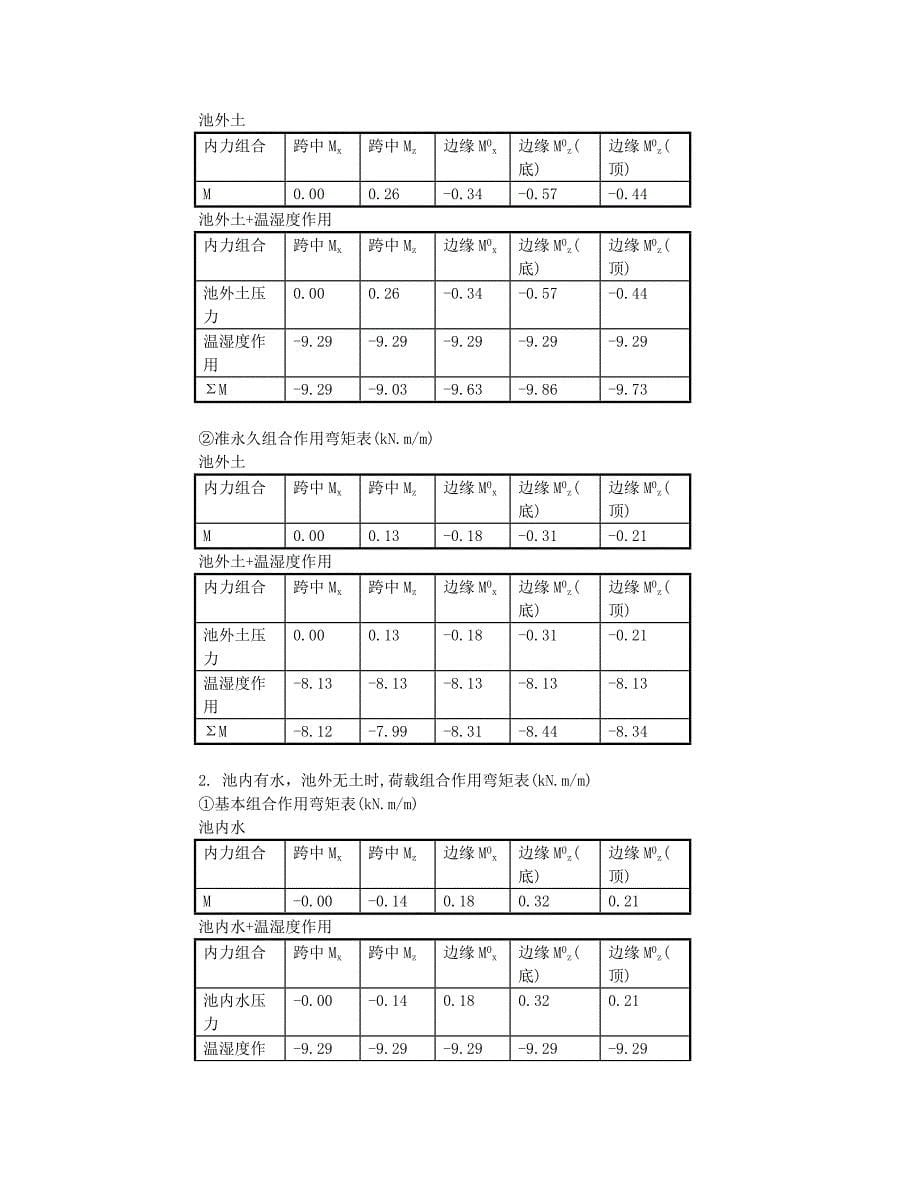

11、lx= 3.500 m, lz= 1.000 m , 四边固定 池壁类型: 浅池壁,其它荷载作用下,按竖向单向板计算 温湿度应力按双向板计算 池外土压力作用角隅处弯矩(kn.m/m): 基本组合:-0.34, 准永久组合:-0.18 池内水压力作用角隅处弯矩(kn.m/m): 基本组合:0.18, 准永久组合:0.14 1. 池外填土,池内无水时,荷载组合作用弯矩表(kn.m/m) 基本组合作用弯矩表(kn.m/m) 池外土内力组合跨中mx跨中mz边缘m0x边缘m0z(底)边缘m0z(顶)m0.000.26-0.34-0.57-0.44 池外土 温湿度作用内力组合跨中mx跨中mz边缘m0x边缘
12、m0z(底)边缘m0z(顶)池外土压力0.000.26-0.34-0.57-0.44温湿度作用-9.29-9.29-9.29-9.29-9.29m-9.29-9.03-9.63-9.86-9.73 准永久组合作用弯矩表(kn.m/m) 池外土内力组合跨中mx跨中mz边缘m0x边缘m0z(底)边缘m0z(顶)m0.000.13-0.18-0.31-0.21 池外土 温湿度作用内力组合跨中mx跨中mz边缘m0x边缘m0z(底)边缘m0z(顶)池外土压力0.000.13-0.18-0.31-0.21温湿度作用-8.13-8.13-8.13-8.13-8.13m-8.12-7.99-8.31-8.44-8.34 2. 池内有水，池外无土时,荷载组合作用弯矩表(kn.m/m)
