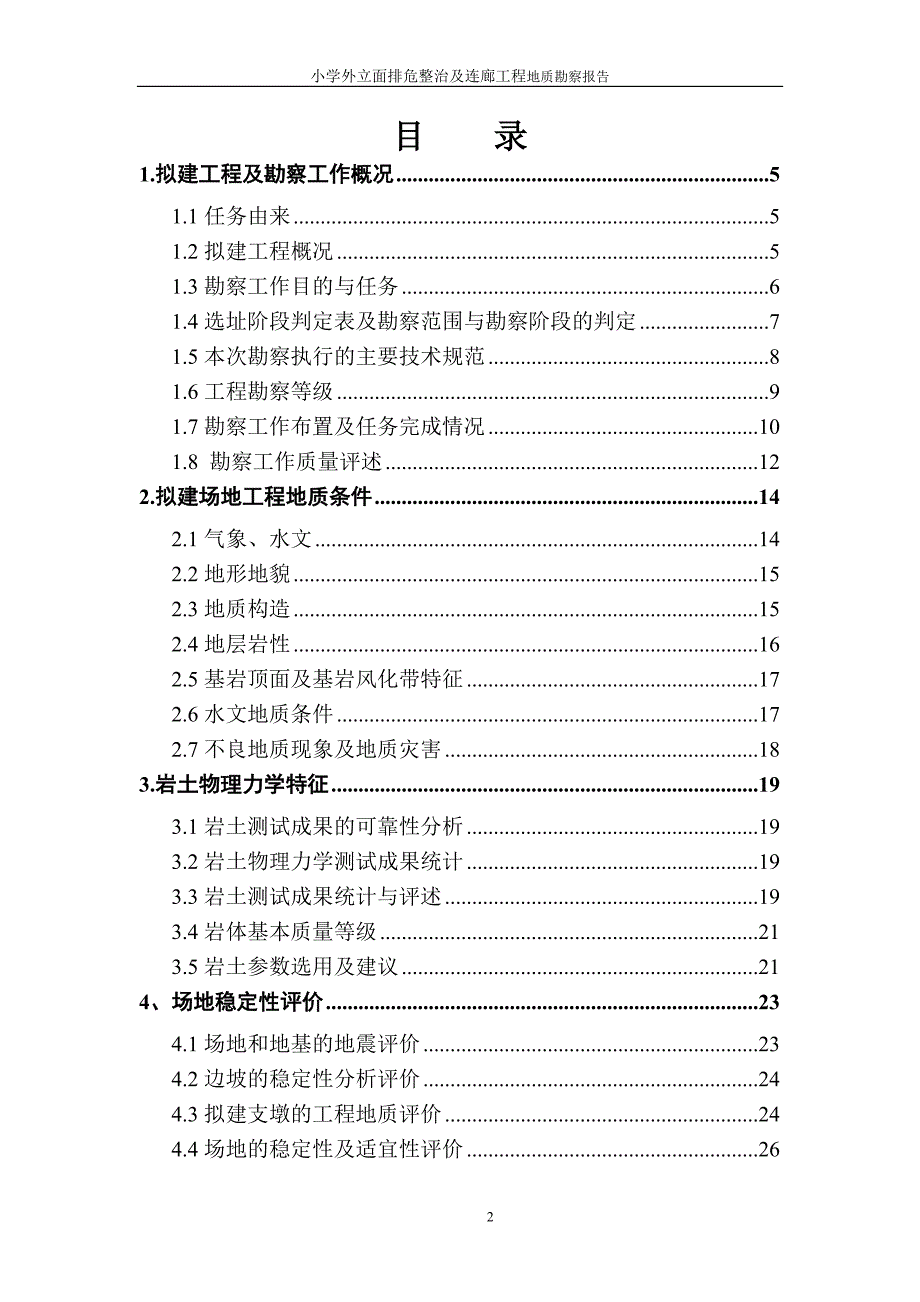

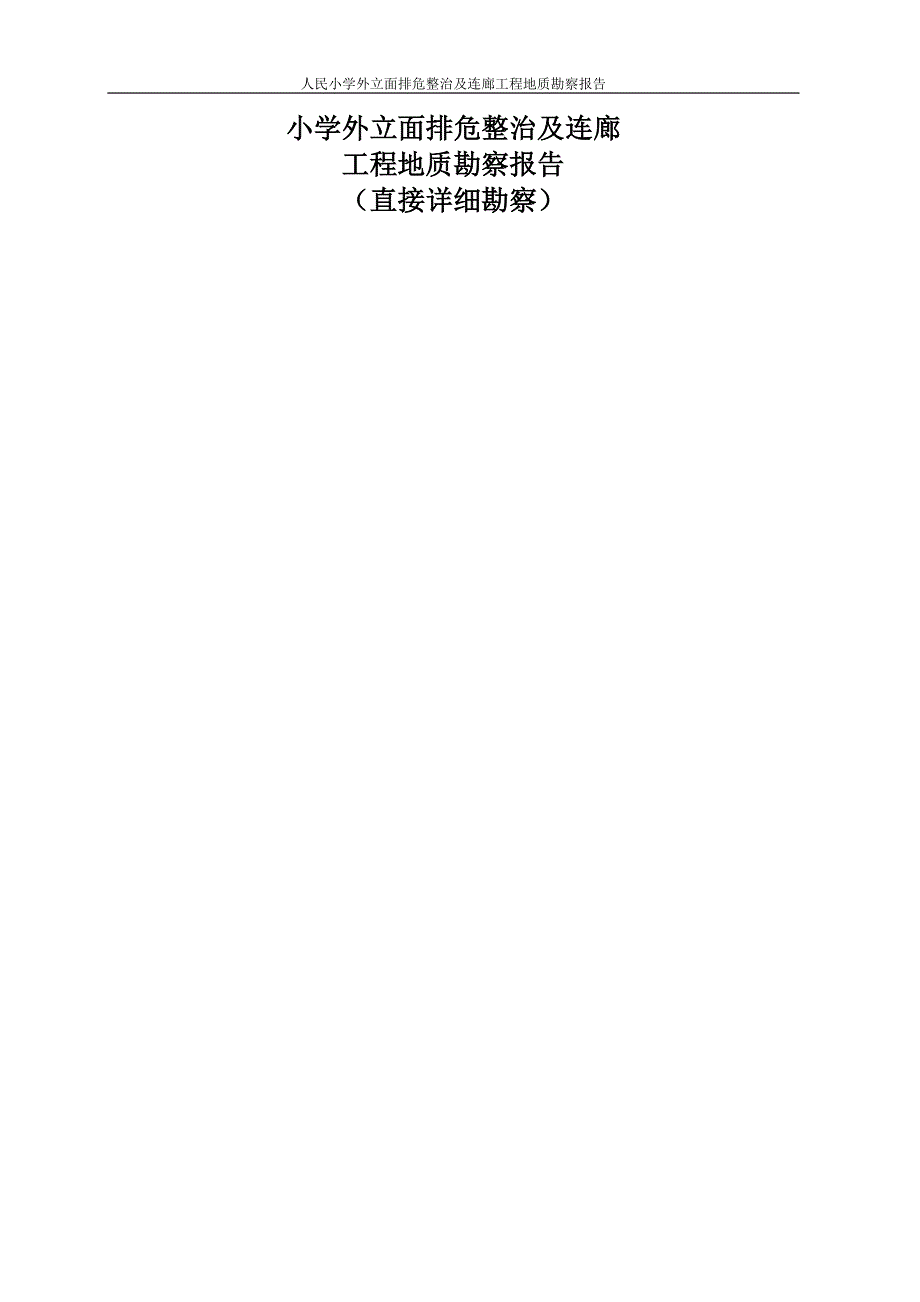

1、人民小学外立面排危整治及连廊工程地质勘察报告小学外立面排危整治及连廊工程地质勘察报告（直接详细勘察）小学外立面排危整治及连廊工程地质勘察报告目 录1.拟建工程及勘察工作概况51.1任务由来51.2拟建工程概况51.3勘察工作目的与任务61.4选址阶段判定表及勘察范围与勘察阶段的判定71.5本次勘察执行的主要技术规范81.6工程勘察等级91.7勘察工作布置及任务完成情况101.8 勘察工作质量评述122.拟建场地工程地质条件142.1气象、水文142.2地形地貌152.3地质构造152.4地层岩性162.5基岩顶面及基岩风化带特征172.6水文地质条件172.7不良地质现象及地质灾害183.岩土
2、物理力学特征193.1岩土测试成果的可靠性分析193.2岩土物理力学测试成果统计193.3岩土测试成果统计与评述193.4岩体基本质量等级213.5岩土参数选用及建议214、场地稳定性评价234.1场地和地基的地震评价234.2边坡的稳定性分析评价244.3拟建支墩的工程地质评价244.4场地的稳定性及适宜性评价265、地基评价275.1地基均匀性及稳定性评价275.2地下水作用评价275.3持力层选择275.4拟建建筑物的持力层选择及基础型式建议285.5评价成桩可能性、论证桩的施工条件及其对环境的影响295.6特殊性土评价315.7地质条件可能造成的工程风险分析316 结论与建议326.1

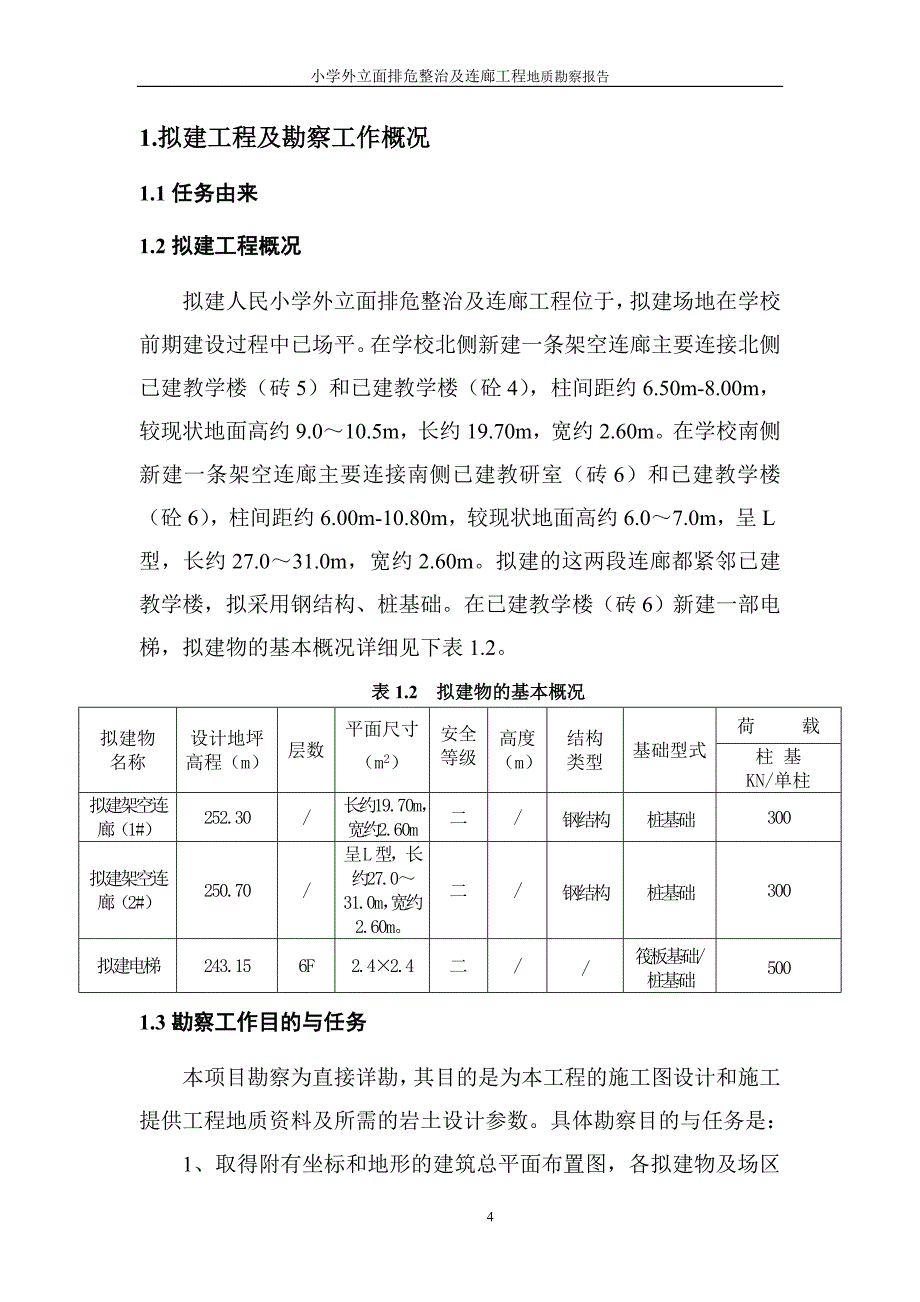

3、结论326.2建议33附 图序号图 名图 号比例尺1图例002勘探点平面布置图1-011：5003工程地质剖面图2-012-121：2004工程地质柱状图3-013-131：100附 件顺序号名 称数量1勘察纲要1张2勘探点数据一览表1张3测量小结1册4室内岩石物理力学性质试验成果统计表1张5岩石试验成果报告1册7委托书1张8送审表1张9外业见证报告1册1.拟建工程及勘察工作概况1.1任务由来1.2拟建工程概况拟建人民小学外立面排危整治及连廊工程位于，拟建场地在学校前期建设过程中已场平。在学校北侧新建一条架空连廊主要连接北侧已建教学楼（砖5）和已建教学楼（砼4），柱间距约6.50m-8.00m
4、，较现状地面高约9.010.5m，长约19.70m，宽约2.60m。在学校南侧新建一条架空连廊主要连接南侧已建教研室（砖6）和已建教学楼（砼6），柱间距约6.00m-10.80m，较现状地面高约6.07.0m，呈l型，长约27.031.0m，宽约2.60m。拟建的这两段连廊都紧邻已建教学楼，拟采用钢结构、桩基础。在已建教学楼（砖6）新建一部电梯，拟建物的基本概况详细见下表1.2。表1.2 拟建物的基本概况拟建物名称设计地坪高程（m）层数平面尺寸（m2）安全等级高度（m）结构类型基础型式荷 载柱 基kn/单柱拟建架空连廊（1#）252.30/长约19.70m，宽约2.60m二/钢结构桩基础300
5、拟建架空连廊（2#）250.70/呈l型，长约27.031.0m，宽约2.60m。二/钢结构桩基础300拟建电梯243.156f2.42.4二/筏板基础/桩基础5001.3勘察工作目的与任务本项目勘察为直接详勘，其目的是为本工程的施工图设计和施工提供工程地质资料及所需的岩土设计参数。具体勘察目的与任务是：1、取得附有坐标和地形的建筑总平面布置图，各拟建物及场区的地面整平标高，建筑物的性质、规模、荷载、结构特点，可能的基础类型、尺寸和埋置深度，及对地基基础有特殊要求的有关文件；2、查明不良地质现象的成因、类型、分布范围、发展趋势和危害程度，提出防治措施建议；3、查明场地地形、地貌，地质构造，评价
6、场地的整体稳定性和建筑适宜性。4、查明建筑范围内岩土的类别、结构构造、厚度、分布、工程特性，分析、计算和评价地基的稳定性、均匀性和承载力；5、选择地基持力层，选择技术可行、经济合理的地基处理方案并提出地基处理方案所需要的岩土参数。6、查明地下水埋藏条件及岩土层的渗透性，提供地下水位及其变化幅度；判定环境水和土对建筑材料的腐蚀性，以及对地基处理的影响；7、查明埋藏的河道、沟浜、墓穴、防空洞、孤石等对拟建工程不利的埋藏物。8、按建筑抗震设计规范gb50011-2010)（2016年版）划分场地类别和划分对抗震有利、不利和危险地段，并提供抗震设计参数，评价岩土地震稳定性。9、对拟建场地的地质条件可能
7、造成的工程风险进行预测。1.4选址阶段判定表及勘察范围与勘察阶段的判定按渝建【2013】345号文重庆市房屋建筑和市政基础设施工程勘察范围暂行规定及渝建【2013】346号文重庆市房屋建筑和市政基础设施工程勘察阶段暂行规定对本次勘察工作进行选址勘察、勘察范围及勘察阶段判定，详见判定表1-4-1、1-4-2、1-4-3。表1-4-1 重庆市房屋建筑和市政基础设施工程选址勘察判定表判定款项判定条件对应判定条件的场地及工程项目判定结果建设场地1滑坡、危岩、崩塌、泥石流、岩溶塌陷等不良地质作用发育，且其影响面积占建设场地50%及以上的建设场地。无不需要进行选址勘察2地震时可能发生滑坡、危岩崩塌、泥石流
8、等抗震危险地段建设场地。无不需要进行选址勘察建设项目1投资20亿元以上的大型市政基础设施工程。建筑工程，投资小于20亿元不需要进行选址勘察2大型工矿企业厂区整体迁建。不属于大型工矿企业厂区整体迁建不需要进行选址勘察3城市轨道交通线路、长度大于1000m的越岭隧道和跨越长江、嘉陵江、乌江等江底隧道和大型桥梁等需进行多方案比选的大型市政基础设施工程。为建筑工程不需要进行选址勘察表1-4-2 重庆市房屋建筑和市政基础设施工程勘察范围判定表判定款项判定条件对应判定条件的场地、边坡判定结果环境边坡及其影响区域1对于无外倾结构面控制的岩质边坡，勘察范围线到坡顶线外侧的水平距离不应小于1倍边坡高度。无/2对
9、于有外倾结构面控制的岩土边坡，勘察范围线应根据组成边坡的岩土性质及可能破坏模式确定，且勘察范围不应小于外倾结构面影响范围。无/3对于可能出现土体内部滑动破坏的土质边坡，勘察范围线到坡顶线外侧的水平距离不应小于1.5倍边坡高度。无/4对可能沿岩土界面滑动的土质边坡，勘察范围线应大于可能沿岩土界面滑动的土质边坡后缘边界，且还应大于可能沿岩土界面滑动的土质边坡前缘边界（即剪出口位置）。无/基坑边坡及其影响区域1岩质基坑边坡勘察范围线到基坑边线外侧的水平距离不应小于其基坑深度的1倍。无/2土质基坑边坡勘察范围线到基坑边线外侧的水平距离不应小于其基坑深度的2倍。无/3当需要采用锚杆（索）支护时，勘察范围
10、线到基坑边线外侧的水平距离不应小于其基坑深度的2倍。无/表1.4-3 重庆市房屋建筑和市政基础设施工程勘察阶段判定表判定款项判定条件对应判定条件的场地及工程项目判定结果建设场地1滑坡、危岩、崩塌、泥石流、岩溶塌陷等不良地质作用发育，且其影响面积占建设场地30%及以上的建设场地。无不需进行初步勘察2场地地形坡角大于30的自然土坡或地形坡角大于60的自然岩坡，且其影响面积占建设场地50%及以上的建设场地。无不需进行初步勘察建设项目判定款项3三峡库区175m蓄水位(吴淞高程)岸线外侧水平距离100m范围内的建设场地。本场地不在三峡库区175m蓄水位(吴淞高程)岸线外侧水平距离100m范围内。不需进行
11、初步勘察4存在矿产采空区或地下洞室，且采空区及地下洞顶距离拟建工程最底面小于2倍洞跨的建设场地。本拟建场地无地下洞室。不需进行初步勘察1在复杂场地上建设工程安全等级为一级的建设项目。本场地为中等复杂场地，工程安全等级为二级。不需进行初步勘察2总建筑规模大于50万m2且高层建筑规模占总建筑规模的比例超过70的大型住宅小区。本工程总建筑规模50万m2。不需进行初步勘察3建筑高度大于200m的超高层建筑。本工程建筑高度低于200m。不需进行初步勘察4总建筑面积超过10000m2的城市轨道交通地下车站或长度大于500m的隧道(群)。无/5主跨跨径150m及以上的斜拉桥、悬索桥等缆索承重桥梁以及拱桥，立
12、体交叉线路为3层及3层以上(不计底面道路及地道)的大型互通立交桥梁。无/据判定表知：本拟建工程不需进行选址勘察；本次勘察工作满足勘察范围要求；本拟建工程不需进行初步勘察，可进行直接详细勘察。1.5本次勘察执行的主要技术规范1.5.1本次勘察执行的技术标准：a、工程地质勘察规范(dbj50/t-043-2016)；b、建筑地基基础设计规范（dbj50-047-2016）；c、建筑抗震设计规范（gb500112010，2016年修订版）；d、建筑抗震设防分类标准(gb50223-2008)e、建筑桩基技术规范（jgj942008）；f、建筑边坡工程技术规范（gb50330-2013）；g、建筑工程
13、地质勘探与取样技术技术规程（jgj/t87-2012）;h、岩土工程勘察规范（gb 50021-2001）（2009版）一参考；i、工程勘察通用规范gb 55017-2021；j、建筑与市政地基基础通用规范gb 55003-2021；k、建筑与市政工程抗震通用规范gb 55002-2021；l、岩土工程勘察安全标准gb/t 50585-2019)；m、工程测量标准（gb500262020）；n、房屋建筑和市政基础设施工程勘察文件编制深度规定(2020年版)。1.5 .2勘察工作执行依据：a、岩土工程勘察合同书；b、甲方提供1：500设计总平面图；c、岩土工程勘察技术委托书。1.6工程勘察等级根
14、据工程地质勘察规范（dbj50/t-043-2016）第4.1.5条判定，该工程安全等级为二级，根据第4.1.6条判定，见下表1.6-1，该工程场地类别为中等复杂场地，综上，由4.1.7条中表4.7判定，该工程勘察等级为乙级。表1.6-1 场地类别划分表判定因素场地环境情况场地复杂程度地形、地貌地形坡角一般15简单岩层倾角（）10中等复杂岩体完整性岩体较完整，裂隙较发育中等复杂岩土特征种类较多，较不均匀，性质变化较大，有填土分布中等复杂土层厚度（m）0.56.40m简单水文地质条件不发育简单不良地质现象不发育简单破坏地质环境的人类活动强烈程度边坡高度m土质边坡无简单岩质边坡无简单洞顶覆岩厚度与洞垮之比无简单采
