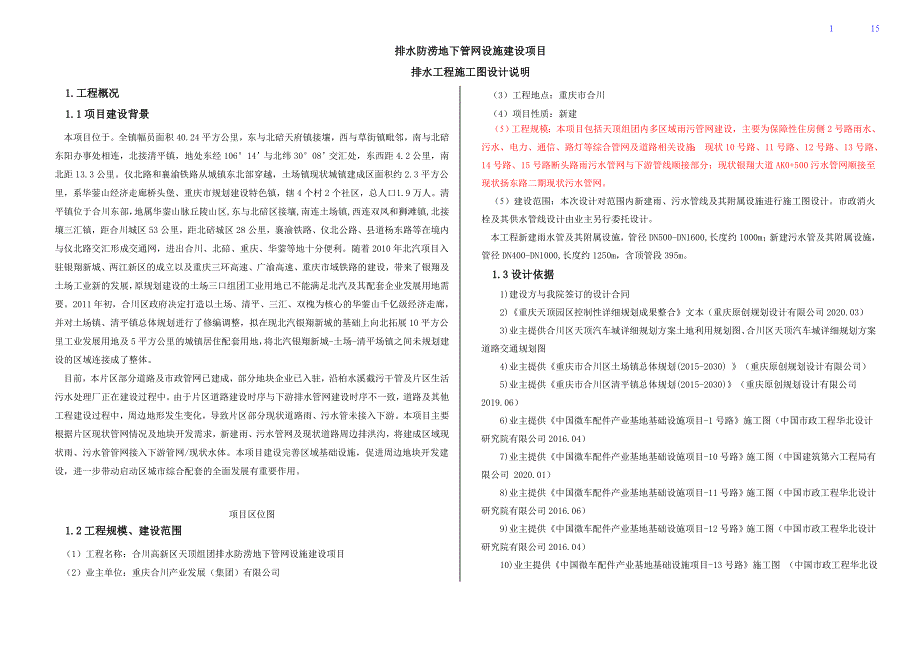

1、 15 15排水防涝地下管网设施建设项目排水工程施工图设计说明1.工程概况1.1项目建设背景本项目位于。全镇幅员面积40.24平方公里，东与北碚天府镇接壤，西与草街镇毗邻，南与北碚东阳办事处相连，北接清平镇，地处东经10614与北纬3008交汇处，东西距4.2公里，南北距13.3公里。仪北路和襄渝铁路从城镇东北部穿越，土场镇现状城镇建成区面积约2.3平方公里，系华蓥山经济走廊桥头堡、重庆市规划建设特色镇，辖4个村2个社区，总人口 1.9万人。清平镇位于合川东部，地属华蓥山脉丘陵山区,东与北碚区接壤,南连土场镇,西连双凤和狮滩镇,北接壤三汇镇，距合川城区53公里，距北碚城区28公里，襄渝铁路、仪
2、北公路、县道杨东路等在境内与仪北路交汇形成交通网，进出合川、北碚、重庆、华蓥等地十分便利。随着2010年北汽项目入驻银翔新城、两江新区的成立以及重庆三环高速、广渝高速、重庆市域铁路的建设，带来了银翔及土场工业新的发展，原规划建设的土场三口组团工业用地已不能满足北汽及其配套企业发展用地需要。2011年初，合川区政府决定打造以土场、清平、三汇、双槐为核心的华蓥山千亿级经济走廊，并对土场镇、清平镇总体规划进行了修编调整，拟在现北汽银翔新城的基础上向北拓展10平方公里工业发展用地及5平方公里的城镇居住配套用地，将北汽银翔新城-土场-清平场镇之间未规划建设的区域连接成了整体。目前，本片区部分道路及市政管
3、网已建成，部分地块企业已入驻，沿柏水溪截污干管及片区生活污水处理厂正在建设过程中。由于片区道路建设时序与下游排水管网建设时序不一致，道路及其他工程建设过程中，周边地形发生变化，导致片区部分现状道路雨、污水管未接入下游。本项目主要根据片区现状管网情况及地块开发需求，新建雨、污水管网及现状道路周边排洪沟，将建成区域现状雨、污水管管网接入下游管网/现状水体。本项目建设完善区域基础设施，促进周边地块开发建设，进一步带动启动区城市综合配套的全面发展有重要作用。项目区位图1.2工程规模、建设范围（1）工程名称：合川高新区天顶组团排水防涝地下管网设施建设项目（2）业主单位：重庆合川产业发展（集团）有限公司（
4、3）工程地点：重庆市合川（4）项目性质：新建（5）工程规模：本项目包括天顶组团内多区域雨污管网建设，主要为保障性住房侧2号路雨水、污水、电力、通信、路灯等综合管网及道路相关设施； 现状10号路、11号路、12号路、13号路、14号路、15号路断头路雨污水管网与下游管线顺接部分；现状银翔大道ak0 500污水管网顺接至现状扬东路二期现状污水管网。（5）建设范围：本次设计对范围内新建雨、污水管线及其附属设施进行施工图设计。市政消火栓及其供水管线设计由业主另行委托设计。本工程新建雨水管及其附属设施，管径dn500-dn1600,长度约1000m；新建污水管及其附属设施，管径dn400-dn1000,
5、长度约1250m，含顶管段395m。1.3设计依据1) 建设方与我院签订的设计合同2) 重庆天顶园区控制性详细规划成果整合文本（重庆原创规划设计有限公司2020.03）3) 业主提供合川区天顶汽车城详细规划方案土地利用规划图、合川区天顶汽车城详细规划方案道路交通规划图4) 业主提供重庆市合川区土场镇总体规划(2015-2030) （重庆原创规划设计有限公司）5) 业主提供重庆市合川区清平镇总体规划(2015-2030)（重庆原创规划设计有限公司 2019.06）6) 业主提供中国微车配件产业基地基础设施项目-1号路施工图（中国市政工程华北设计研究院有限公司2016.04）7) 业主提供中国微车
6、配件产业基地基础设施项目-10号路施工图（中国建筑第六工程局有限公司 2020.01）8) 业主提供中国微车配件产业基地基础设施项目-11号路施工图（中国市政工程华北设计研究院有限公司2016.06）9) 业主提供中国微车配件产业基地基础设施项目-12号路施工图（中国市政工程华北设计研究院有限公司2016.04）10) 业主提供中国微车配件产业基地基础设施项目-13号路施工图 （中国市政工程华北设计研究院有限公司2016.0611) 业主提供中国微车配件产业基地基础设施项目-14号路竣工图（中国建筑第六工程局有限公司 2020.01）12) 业主提供中国微车配件产业基地基础设施项目-15号路施
7、工图（中国市政工程华北设计研究院有限公司2016.08）13) 业主提供中国微车配件产业基地基础设施项目-16号路施工图（中国市政工程华北设计研究院有限公司2016.08）14) 业主提供玻璃扩能项目市政道路17号路延伸段工程施工图（中国市政工程华北设计研究院有限公司2030.05）15) 业主提供23号路施工图（中国市政工程华北设计研究院有限公司2016.08）16) 业主提供柏水溪流域（合川段）综合整治工程污水管网a段工程施工图（中国市政工程华北设计研究院有限公司 2020.09）17) 业主提供柏水溪流域（合川段）综合整治工程污水管网b段工程（德兴医院段）施工图（中国市政工程华北设计研究
8、院有限公司 2020.09）18) 业主提供柏水溪流域（合川段）综合整治工程-污水管网b段工程（德兴医院段）变更 （中国市政工程华北设计研究院有限公司 2023.09）19) 业主提供合川区土场镇污水处理工程（重庆黄金建设(集团)有限公司 2017.04）20) 业主提供代峨溪（柏水溪）清平段综合治理工程洪水影响评价报告（重庆江淮工程设计有限公司 2022.05）21) 业主提供合川天顶工业组团生态化提升工程epc工程总承包竣工图 （2020.09）22) 业主提供合川区杨东路土场场镇至银翔大道段建设工程施工图（中国市政工程华北设计研究院有限公司 2013.05）23) 业主提供合川区杨东路土
9、场至清平段建设工程施工图（中国市政工程华北设计研究院有限公司 2015.03）24) 业主提供项目沿线1:500地形图25) 我院设计人员现场踏勘收集的相关资料及其他相关资料26) 业主提供的其它资料1.4采用的规范标准 1) 市政公用工程设计文件编制深度规定（2013年版）2) 室外排水设计标准gb50014-2021）3) 室外给水设计标准（gb50013-2018）4) 给水排水工程管道结构设计规范（gb50332-2002）5) 给水排水管道工程施工及验收规范（gb502682008）6) 城市防洪工程设计规范（gb/t50805-2012）7) 给水排水工程构筑物结构设计规范（gb5
10、0069-2002）8) 室外给水排水和燃气热力工程抗震设计规范（gb50032-2003）9) 建筑设计防火规范（gb50016-2014）2018版10) 建筑结构荷载规范 gb50009-2012）11) 混凝土结构设计规范（gb50010-2010）2015年版12) 建筑抗震设计规范（gb50011-2010）2016年版13) 地下工程防水技术规范（gb50108-2008）14) 地表水环境质量标准（gb3838-2002）15) 恶臭污染物排放标准（gb14554-93）16) 山地城市室外排水管渠设计标准（dbj50-t-296-2018）17) 城镇内涝防治技术规范（gb5
11、1222-2017）18) 建筑与市政工程抗震通用规范（gb 55002-2021）19) 建筑给水排水与节水通用规范（gb 55020-2021）20) 城市工程管线综合规划规范（gb50289-2016）21) 混凝土和钢筋混凝土排水管(gb/t11836-2009)22) 砌体结构设计规范（gb 50003-2011）2.建设条件2.1场地位置及地形地貌拟建场地位于重庆市合川区，有市政道路可直达拟建场地。总体而言，场地交通条件较好，拟建场地位于重庆市合川区天顶组团，拟建场地属构造剥蚀丘陵地貌，拟建场地沿着中微大道展布，地形坡角一般535，局部较陡，总体上，拟建场地地形起伏较大。柏水溪整体

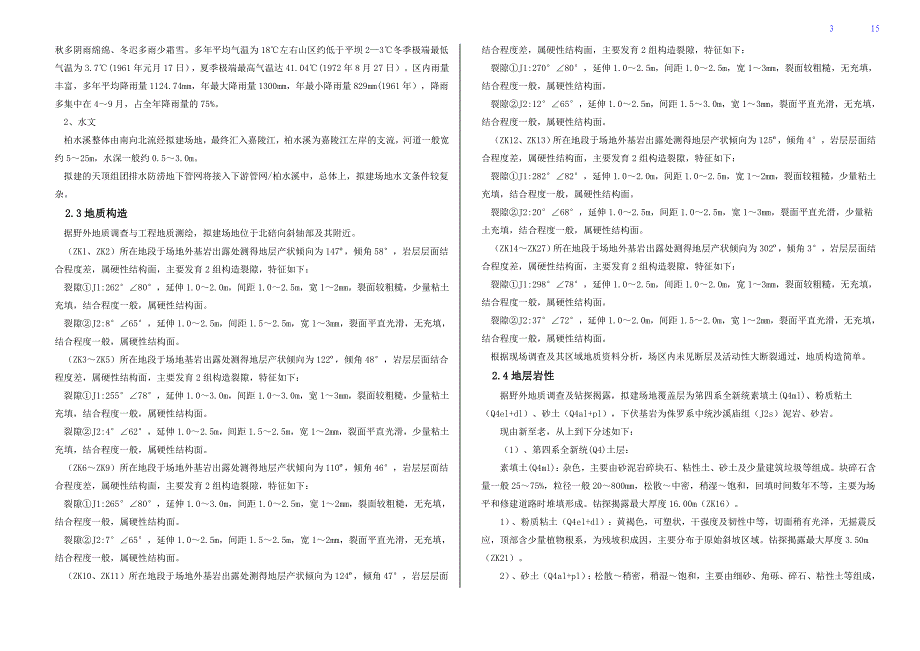

12、由南向北流经拟建场地，最终汇入嘉陵江，柏水溪为嘉陵江左岸的支流，河道一般宽约525m，水深一般约0.53.0m。2.2气象及水文1、气象拟建场地位于合川的东南部，属亚热带温润季风区气候，其特点是春早气温多变，长干旱频繁、秋多阴雨绵绵、冬迟多雨少霜雪。多年平均气温为18左右山区约低于平坝23冬季极端最低气温为3.7(1961年元月17日），夏季极端最高气温达41.04(1972年8月27日）。区内雨量丰富，多年平均降雨量1124.74mm，年最大降雨量1300mm，年最小降雨量829mm(1961年），降雨多集中在49月，占全年降雨量的75%。2、水文柏水溪整体由南向北流经拟建场地，最终汇入嘉陵
13、江，柏水溪为嘉陵江左岸的支流，河道一般宽约525m，水深一般约0.53.0m。拟建的天顶组团排水防涝地下管网将接入下游管网/柏水溪中，总体上，拟建场地水文条件较复杂。2.3地质构造据野外地质调查与工程地质测绘，拟建场地位于北碚向斜轴部及其附近。（zk1、zk2）所在地段于场地外基岩出露处测得地层产状倾向为147，倾角58，岩层层面结合程度差，属硬性结构面，主要发育2组构造裂隙，特征如下：裂隙j1:26280，延伸1.02.0m，间距1.02.5m，宽12mm，裂面较粗糙，少量粘土充填，结合程度一般，属硬性结构面。裂隙j2:865，延伸1.02.5m，间距1.52.5m，宽13mm，裂面平直光滑
14、，无充填，结合程度一般，属硬性结构面。（zk3zk5）所在地段于场地基岩出露处测得地层产状倾向为122，倾角48，岩层层面结合程度差，属硬性结构面，主要发育2组构造裂隙，特征如下：裂隙j1:25578，延伸1.03.0m，间距1.03.0m，宽13mm，裂面较粗糙，少量粘土充填，结合程度一般，属硬性结构面。裂隙j2:462，延伸1.02.5m，间距1.52.5m，宽12mm，裂面平直光滑，少量粘土充填，结合程度一般，属硬性结构面。（zk6zk9）所在地段于场地外基岩出露处测得地层产状倾向为110，倾角46，岩层层面结合程度差，属硬性结构面，主要发育2组构造裂隙，特征如下：裂隙j1:26580，
15、延伸1.03.0m，间距1.02.5m，宽12mm，裂面较粗糙，无充填，结合程度一般，属硬性结构面。裂隙j2:765，延伸1.02.5m，间距1.52.5m，宽12mm，裂面平直光滑，无充填，结合程度一般，属硬性结构面。（zk10、zk11）所在地段于场地外基岩出露处测得地层产状倾向为124，倾角47，岩层层面结合程度差，属硬性结构面，主要发育2组构造裂隙，特征如下：裂隙j1:27080，延伸1.02.5m，间距1.02.5m，宽13mm，裂面较粗糙，无充填，结合程度一般，属硬性结构面。裂隙j2:1265，延伸1.02.5m，间距1.53.0m，宽13mm，裂面平直光滑，无充填，结合程度一般，属硬性结构面。（zk12、zk13）所在地段于场地外基岩出露处测得地层产状倾向为125，倾角4，岩层层面结合程度差，属硬性结构面，主要发育2组构造裂隙，特征如下：裂隙j1:28282，延伸1.02.
