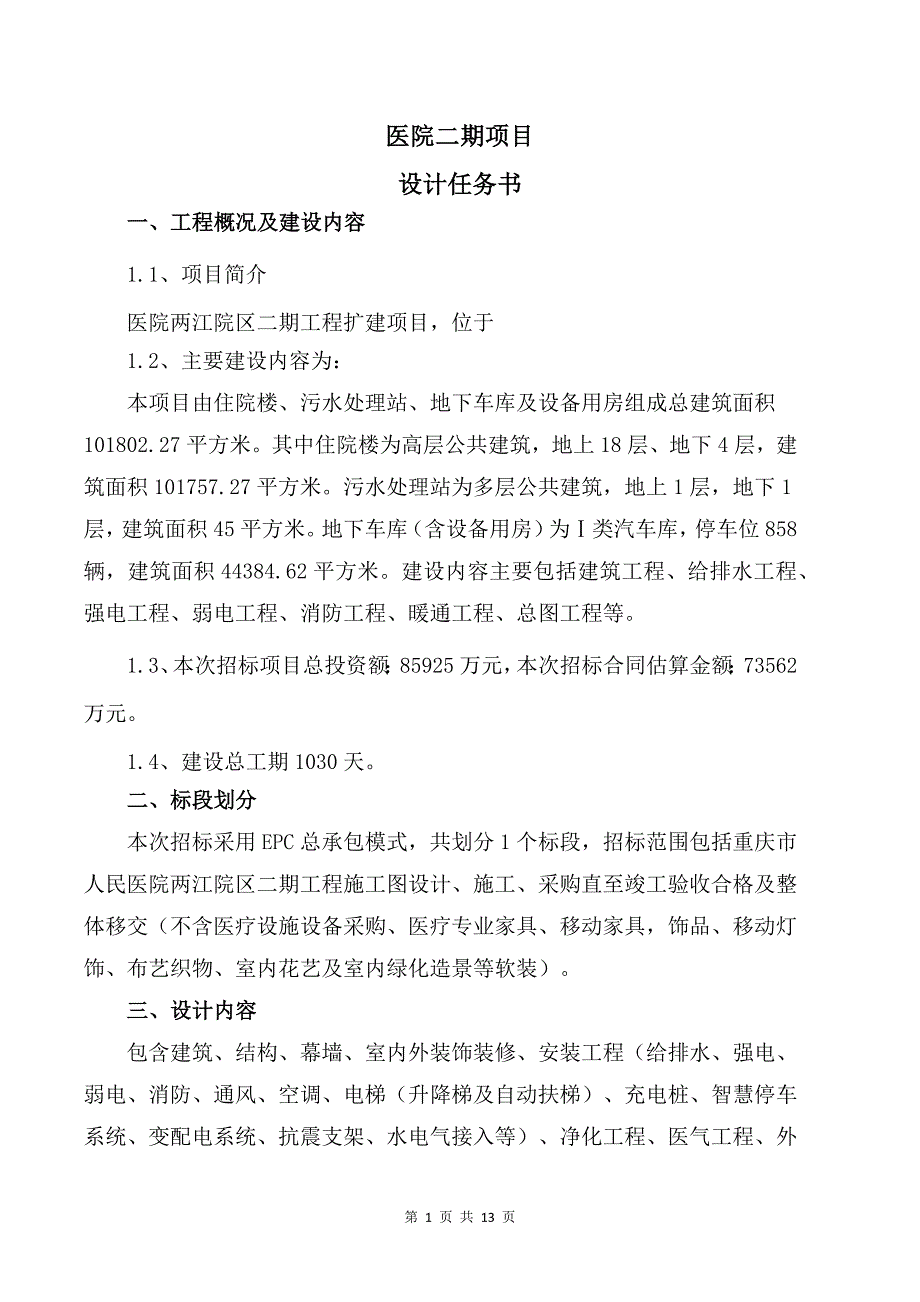

1、医院二期项目设计任务书一、 工程概况及建设内容1.1、项目简介医院两江院区二期工程扩建项目，位于1.2、主要建设内容为：本项目由住院楼、污水处理站、地下车库及设备用房组成总建筑面积101802.27平方米。其中住院楼为高层公共建筑，地上18层、地下4层，建筑面积101757.27平方米。污水处理站为多层公共建筑，地上1层，地下1层，建筑面积45平方米。地下车库（含设备用房）为类汽车库，停车位858辆，建筑面积44384.62平方米。建设内容主要包括建筑工程、给排水工程、强电工程、弱电工程、消防工程、暖通工程、总图工程等。1.3、本次招标项目总投资额：85925万元，本次招标合同估算金额：735

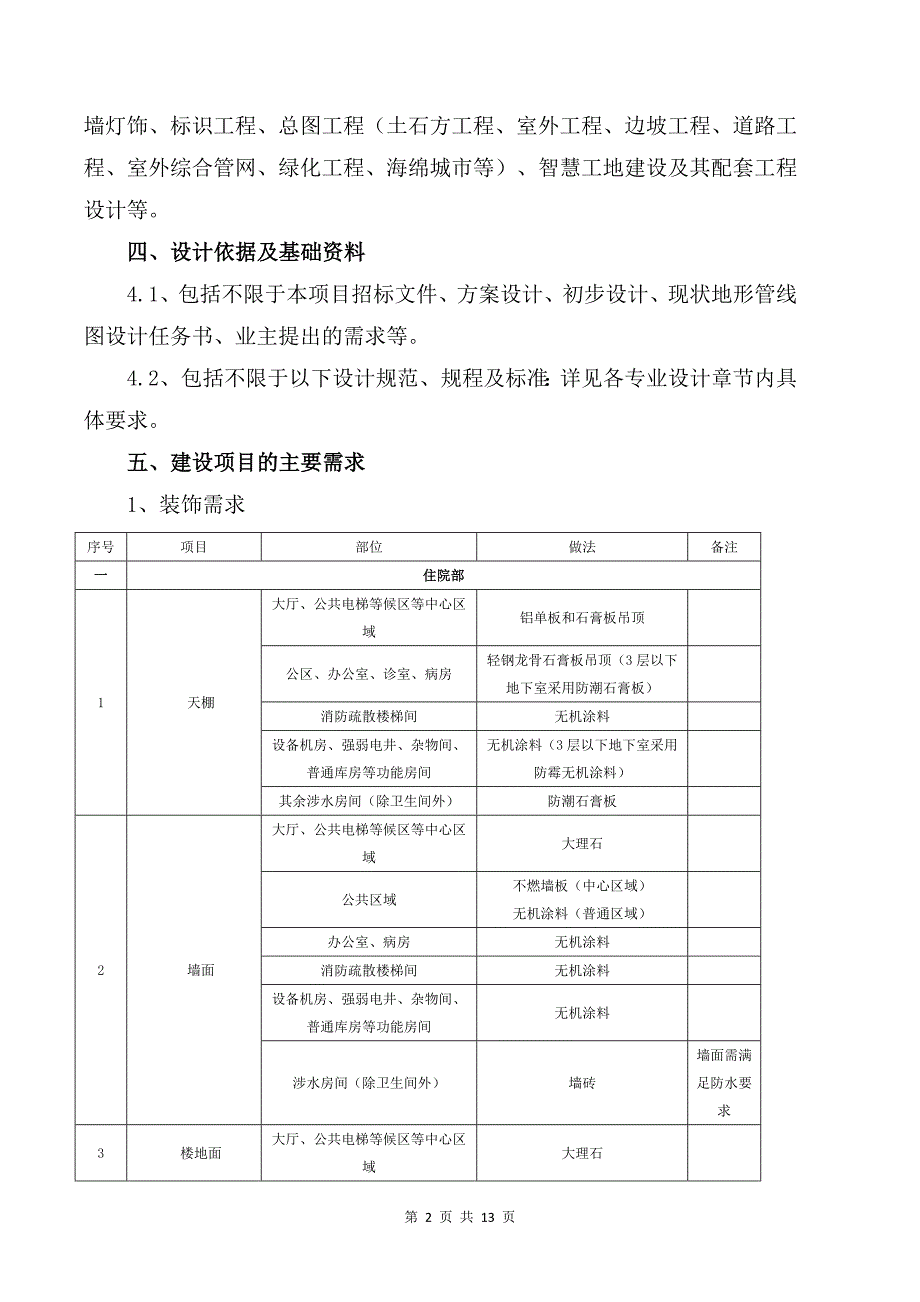

2、62万元。1.4、建设总工期1030天。二、标段划分本次招标采用epc总承包模式，共划分1个标段，招标范围包括重庆市人民医院两江院区二期工程施工图设计、施工、采购直至竣工验收合格及整体移交（不含医疗设施设备采购、医疗专业家具、移动家具，饰品、移动灯饰、布艺织物、室内花艺及室内绿化造景等软装）。三、设计内容包含建筑、结构、幕墙、室内外装饰装修、安装工程（给排水、强电、弱电、消防、通风、空调、电梯（升降梯及自动扶梯）、充电桩、智慧停车系统、变配电系统、抗震支架、水电气接入等）、净化工程、医气工程、外墙灯饰、标识工程、总图工程（土石方工程、室外工程、边坡工程、道路工程、室外综合管网、绿化工程、海绵城
3、市等）、智慧工地建设及其配套工程设计等。四、设计依据及基础资料4.1、包括不限于本项目招标文件、方案设计、初步设计、现状地形管线图设计任务书、业主提出的需求等。4.2、包括不限于以下设计规范、规程及标准：详见各专业设计章节内具体要求。五、建设项目的主要需求1、装饰需求序号项目部位做法备注一住院部1天棚大厅、公共电梯等候区等中心区域铝单板和石膏板吊顶公区、办公室、诊室、病房轻钢龙骨石膏板吊顶（3层以下地下室采用防潮石膏板）消防疏散楼梯间无机涂料设备机房、强弱电井、杂物间、普通库房等功能房间无机涂料（3层以下地下室采用防霉无机涂料）其余涉水房间（除卫生间外）防潮石膏板2墙面大厅、公共电梯等候区等中

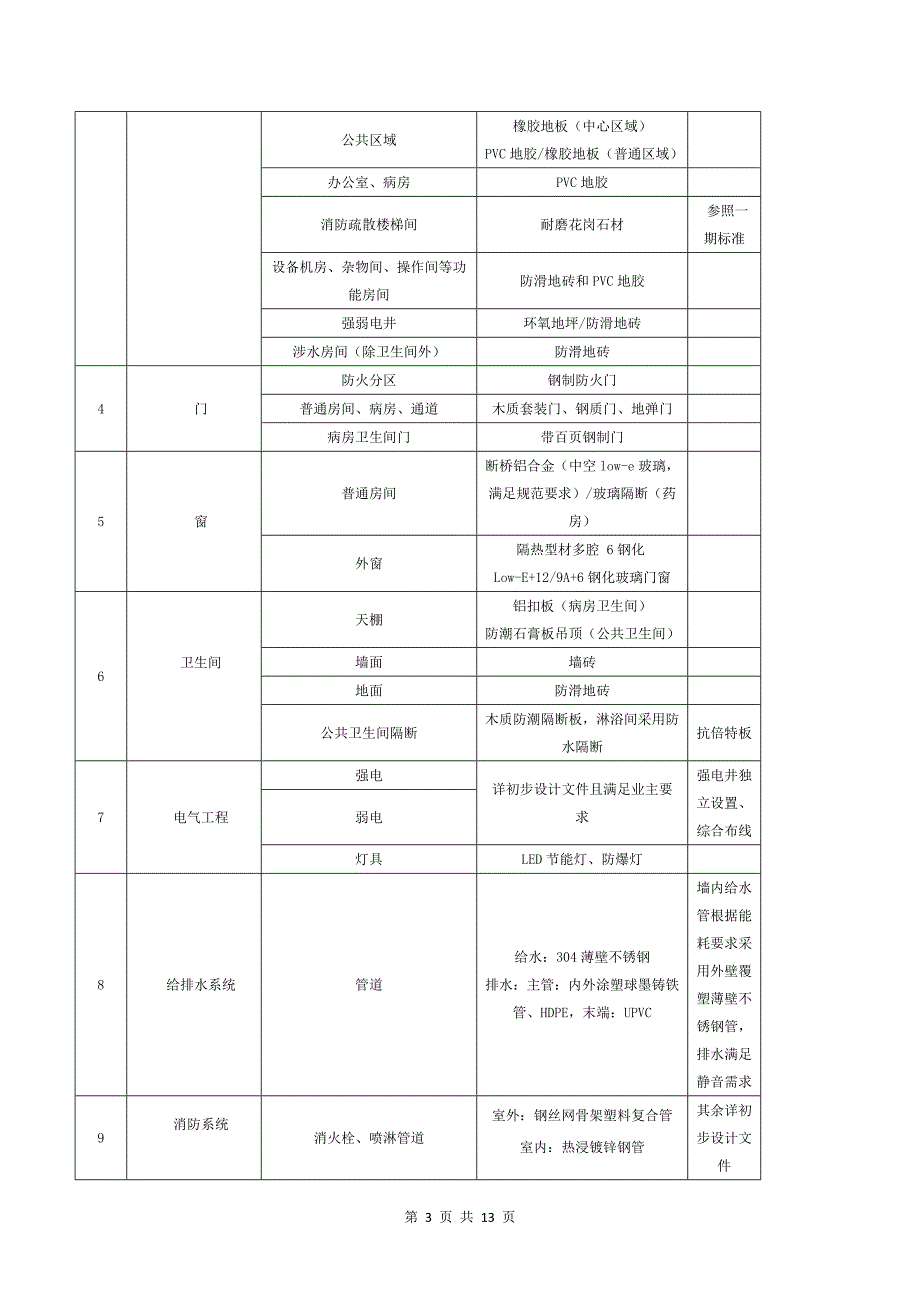

4、心区域大理石公共区域不燃墙板（中心区域）无机涂料（普通区域）办公室、病房 无机涂料消防疏散楼梯间无机涂料设备机房、强弱电井、杂物间、普通库房等功能房间无机涂料涉水房间（除卫生间外）墙砖墙面需满足防水要求3楼地面大厅、公共电梯等候区等中心区域大理石公共区域橡胶地板（中心区域）pvc地胶/橡胶地板（普通区域）办公室、病房pvc地胶消防疏散楼梯间耐磨花岗石材 参照一期标准设备机房、杂物间、操作间等功能房间防滑地砖和pvc地胶强弱电井环氧地坪/防滑地砖涉水房间（除卫生间外）防滑地砖4门防火分区钢制防火门普通房间、病房、通道木质套装门、钢质门、地弹门病房卫生间门带百页钢制门5窗普通房间断桥铝合金（中空l
5、ow-e玻璃，满足规范要求）/玻璃隔断（药房）外窗隔热型材多腔 6钢化low-e 12/9a 6钢化玻璃门窗6卫生间天棚铝扣板（病房卫生间）防潮石膏板吊顶（公共卫生间）墙面墙砖地面防滑地砖公共卫生间隔断木质防潮隔断板，淋浴间采用防水隔断抗倍特板7电气工程强电详初步设计文件且满足业主要求强电井独立设置、综合布线弱电灯具led节能灯、防爆灯8给排水系统管道给水：304薄壁不锈钢排水：主管：内外涂塑球墨铸铁管、hdpe，末端：upvc墙内给水管根据能耗要求采用外壁覆塑薄壁不锈钢管，排水满足静音需求9消防系统消火栓、喷淋管道室外：钢丝网骨架塑料复合管室内：热浸镀锌钢管其余详初步设计文件10暖通系统风管

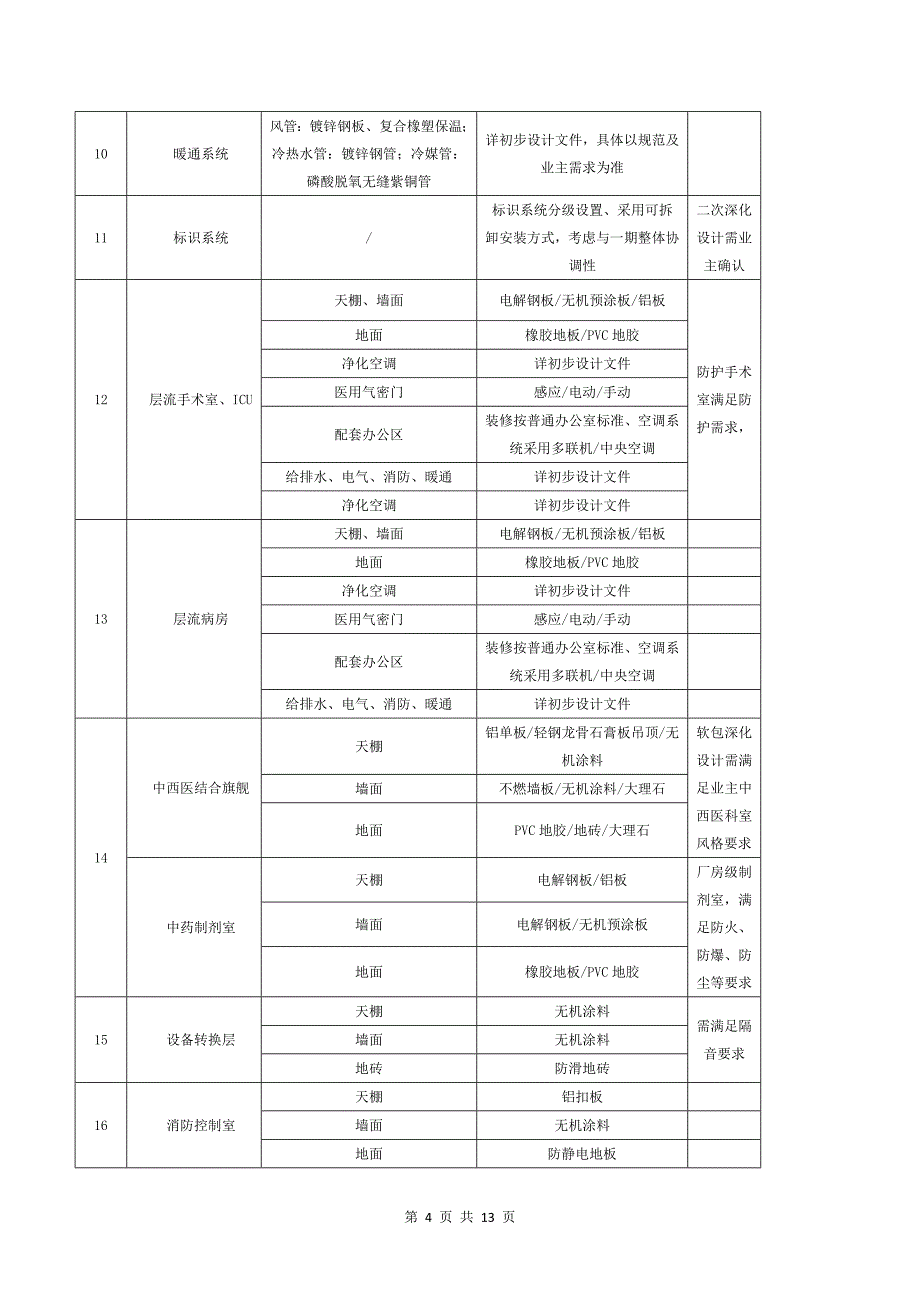

6、：镀锌钢板、复合橡塑保温；冷热水管：镀锌钢管；冷媒管：磷酸脱氧无缝紫铜管详初步设计文件，具体以规范及业主需求为准11标识系统/标识系统分级设置、采用可拆 卸安装方式，考虑与一期整体协调性二次深化设计需业主确认12层流手术室、icu天棚、墙面电解钢板/无机预涂板/铝板防护手术室满足防护需求，地面橡胶地板/pvc地胶净化空调详初步设计文件医用气密门感应/电动/手动配套办公区装修按普通办公室标准、空调系统采用多联机/中央空调给排水、电气、消防、暖通详初步设计文件净化空调详初步设计文件13层流病房天棚、墙面电解钢板/无机预涂板/铝板地面橡胶地板/pvc地胶净化空调详初步设计文件医用气密门感应/电动/手
7、动配套办公区装修按普通办公室标准、空调系统采用多联机/中央空调给排水、电气、消防、暖通详初步设计文件14中西医结合旗舰天棚铝单板/轻钢龙骨石膏板吊顶/无机涂料软包深化设计需满足业主中西医科室风格要求墙面不燃墙板/无机涂料/大理石地面pvc地胶/地砖/大理石中药制剂室天棚电解钢板/铝板厂房级制剂室，满足防火、防爆、防尘等要求墙面电解钢板/无机预涂板地面橡胶地板/pvc地胶15设备转换层天棚无机涂料需满足隔音要求墙面无机涂料地砖防滑地砖16消防控制室天棚铝扣板墙面无机涂料地面防静电地板17信息机房（双活机房）天棚铝扣板（亚光）满足数据中心设计规范(gb50174-2017)中a级机房要求墙面彩钢板

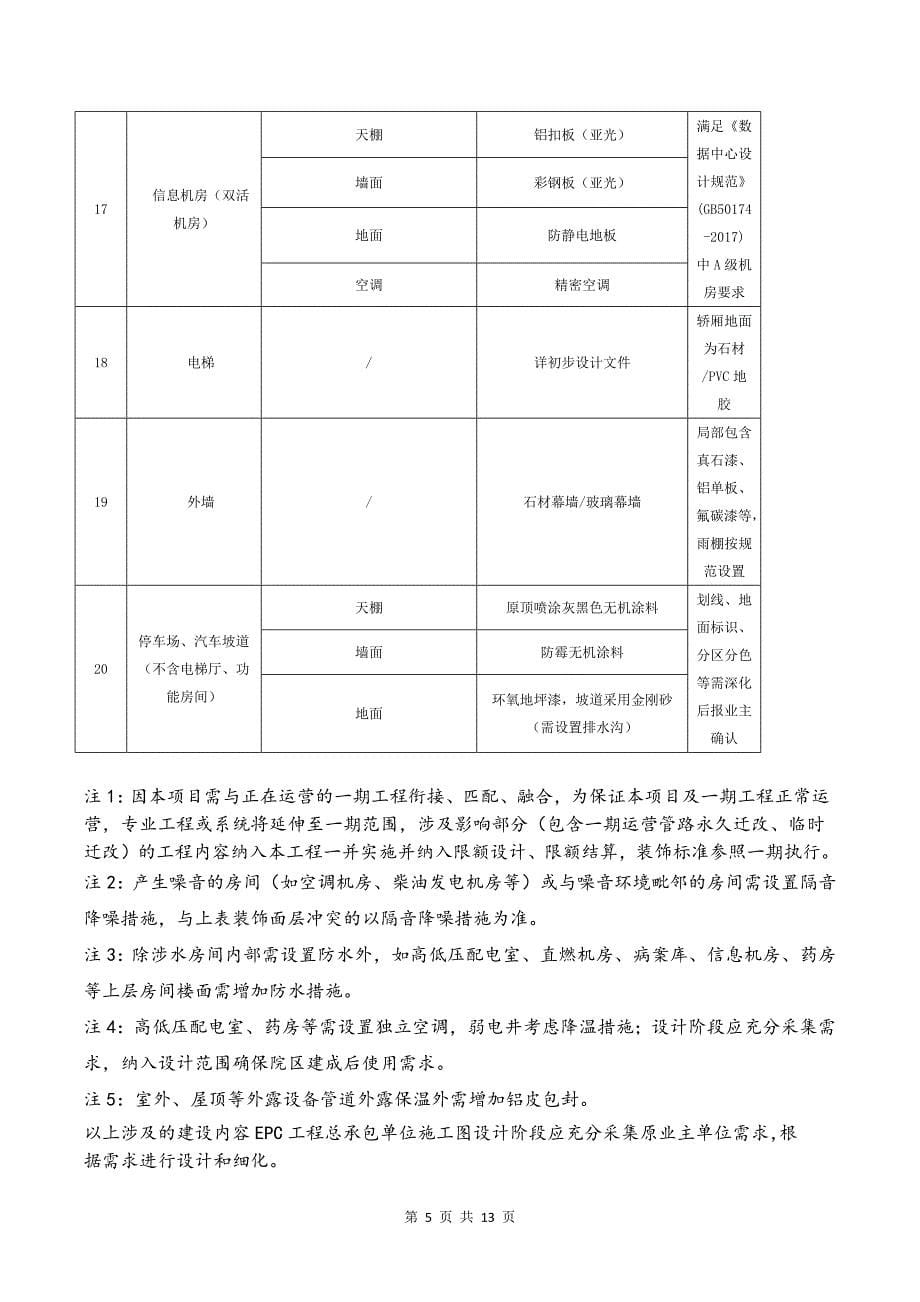

8、（亚光）地面防静电地板空调精密空调18电梯/详初步设计文件轿厢地面为石材/pvc地胶19外墙/石材幕墙/玻璃幕墙局部包含真石漆、铝单板、氟碳漆等，雨棚按规范设置20停车场、汽车坡道（不含电梯厅、功能房间）天棚原顶喷涂灰黑色无机涂料划线、地面标识、分区分色等需深化后报业主确认墙面防霉无机涂料地面环氧地坪漆，坡道采用金刚砂（需设置排水沟）注1：因本项目需与正在运营的一期工程衔接、匹配、融合，为保证本项目及一期工程正常运营，专业工程或系统将延伸至一期范围，涉及影响部分（包含一期运营管路永久迁改、临时迁改）的工程内容纳入本工程一并实施并纳入限额设计、限额结算，装饰标准参照一期执行。注2：产生噪音的房间
9、（如空调机房、柴油发电机房等）或与噪音环境毗邻的房间需设置隔音降噪措施，与上表装饰面层冲突的以隔音降噪措施为准。注3：除涉水房间内部需设置防水外，如高低压配电室、直燃机房、病案库、信息机房、药房等上层房间楼面需增加防水措施。注4：高低压配电室、药房等需设置独立空调，弱电井考虑降温措施；设计阶段应充分采集需求，纳入设计范围确保院区建成后使用需求。注5：室外、屋顶等外露设备管道外露保温外需增加铝皮包封。以上涉及的建设内容epc工程总承包单位施工图设计阶段应充分采集原业主单位需求，根据需求进行设计和细化。2、主要设备（设施）、材料需求：（1）主要设备（设施）、材料需求一览表：序号材料名称基本要求一主
10、体结构工程部分1钢筋、钢材重钢、达钢、武钢或同档次品牌2水泥重庆拉法基、重庆富皇、冀东或同档次品牌二室内外装饰装修工程部分1木地板大自然、圣象、柏高或同档次品牌2墙地砖东鹏、冠军、新中源、蒙娜丽莎或同档次品牌3各类无机涂料（含抗菌涂料）嘉宝莉、华润、立邦或同档次品牌（耐擦洗）4石膏板、轻钢龙骨泰山、龙牌、优时吉博罗或同档次品牌5室内木质/钢质套装门（含五金锁具）美心、盼盼、tata或同档次品牌6防火门美心、盼盼、步阳或同档次品牌7医用气密门(icu、手术室、层流病房手动/自动门）欧尼克、霍曼、马斯德克或同档次品牌8铝合金门、窗铝合金为三星、伟业、坚美；玻璃为南玻、耀皮、台玻或同档次品牌。9幕墙
11、五金件广东坚朗、广东坚宜佳、诺托或同档次品牌，10pvc地胶（同质透心）阿姆斯壮、保丽、洁福或同档次品牌11橡胶地板nora诺拉、盟多、保丽或同档次品牌12卫生间洁具、卫浴、龙头科勒、乐家、美标、toto或同档次品牌13各种防水材料（含各类涂膜、卷材）东方雨虹、科顺、大禹或同档次品牌三安装部分1插座、开关面板西门子、施耐德、西蒙或同档次品牌2灯具及照明（筒灯、led灯等）飞利浦、欧司朗、欧普或同档次品牌（必须采用节能灯具，应急灯均按带蓄电池考虑。）3电线电缆鸽牌、泰山、南方或同档次品牌4电器元器件 (各种负荷开关、微机保护装置、真空断路器、空气断路器、塑壳断路器、熔断器、微型断路器、双电源等)
12、abb、西门子、施耐德或同档次品牌5薄壁304不锈钢管及管件维格斯、福兰特、德房家或同档次品牌，符合医院卫生等级要求6母线槽江苏苏电、西高电气、威腾电气或同档次品牌7自动报警系统设施（含消防控制系统）海湾、青鸟消防、利达或同档次品牌8内外壁热浸镀锌钢管有发、华岐、正大或同档次品牌9排水管道及管件（pvc管、upvc管等及管件）金德、联塑、顾地或同档次品牌10排水立管（铸铁）新兴、亿佰通、瑞孚或同档次品牌11各类水阀门上海冠龙、上海欧特莱、avk埃维柯或同档次品牌12水泵（冷却水补水泵、变频给水泵、潜水泵、热水循环泵、消防水泵等）上海凯泉、上海东方、上海熊猫或同档次品牌13消防栓川消、三辉、国泰
13、或同档次品牌（匹配现有设备）14空调中央空调：特灵、天加、开利或同档次品牌；多联机、分体式空调：格力、美的、海尔或同档次品牌15风口消毒杀菌设备上海爱优特、昆山曼胡默尔、江苏保丽洁或同档次品牌16柴油发电机组上柴、玉柴、潍柴或同档次品牌四智能化系统工程满足智慧医院需求1综合布线系统国内市场占有率排名前三2综合管路系统与一期信息机房和汇聚实现线路的双活，以及智能化网络与一期消防控制室实现线路双活3无线wifi锐捷、新华三、华为或同档次品牌45g专网 物联网由运营商统一建设，管网由建设方设计与提供5计算机网络系统锐捷、新华三、华为或同档次品牌6iptv由运营商建设，综合布线由建设方设计与提供7多媒体信息引导及发布系统软件系统由医院提供信息发布硬件：国内市场占有率排名前三led大屏：国内市场占有率排名前三8排队叫号系统软件系统由医院提供，硬件国内市场占有率排名前三9公共广播与背景音乐系统国内市场占有率排名前三10视频监控系统海康威视、浙江大华、紫光华智或同档次品牌11入侵报警系统国内市场占有率排名前三12门禁系统达实智能、海康威视、浙江大华同档次品牌13电子巡更系统兰德华、蓝卡、格瑞特或同档次品牌14一卡通系统国内市场占有率排名前三
