《工程力学实验报告 金属拉伸实验报告》由会员分享，可在线阅读，更多相关《工程力学实验报告 金属拉伸实验报告（3页珍藏版）》请在金锄头文库上搜索。

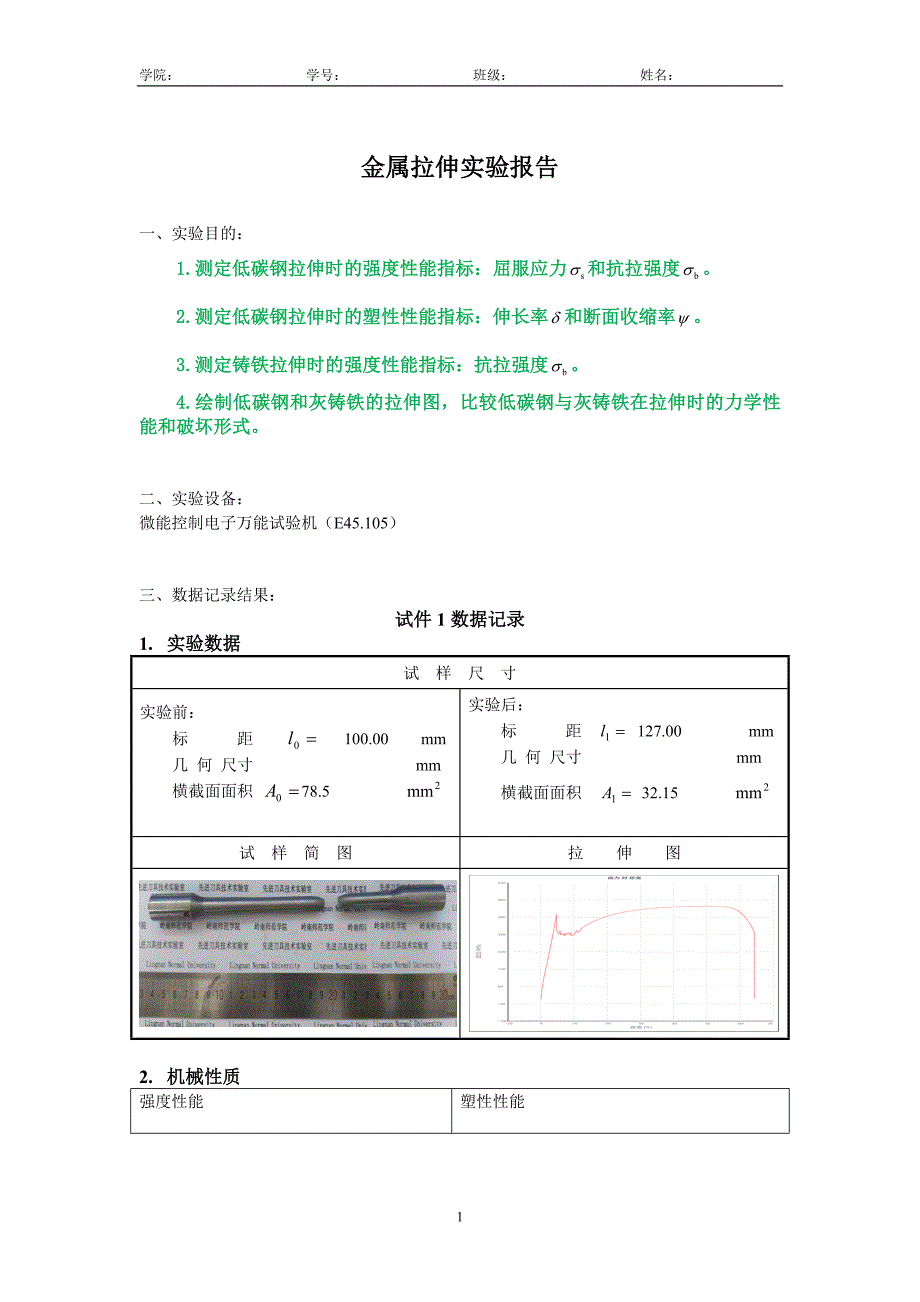

1、学院： 学号： 班级： 姓名： 金属拉伸实验报告一、 实验目的：1.测定低碳钢拉伸时的强度性能指标：屈服应力和抗拉强度。2.测定低碳钢拉伸时的塑性性能指标：伸长率和断面收缩率。3.测定铸铁拉伸时的强度性能指标：抗拉强度。4.绘制低碳钢和灰铸铁的拉伸图，比较低碳钢与灰铸铁在拉伸时的力学性能和破坏形式。 二、实验设备：微能控制电子万能试验机（e45.105）三、数据记录结果：试件1数据记录1. 实验数据试 样 尺 寸实验前： 标 距 100.00 mm 几 何 尺寸 mm 横截面面积 78.5 实验后： 标 距 127.00 mm 几 何 尺寸 mm 横截面面积 32.15 试 样 简 图拉 伸

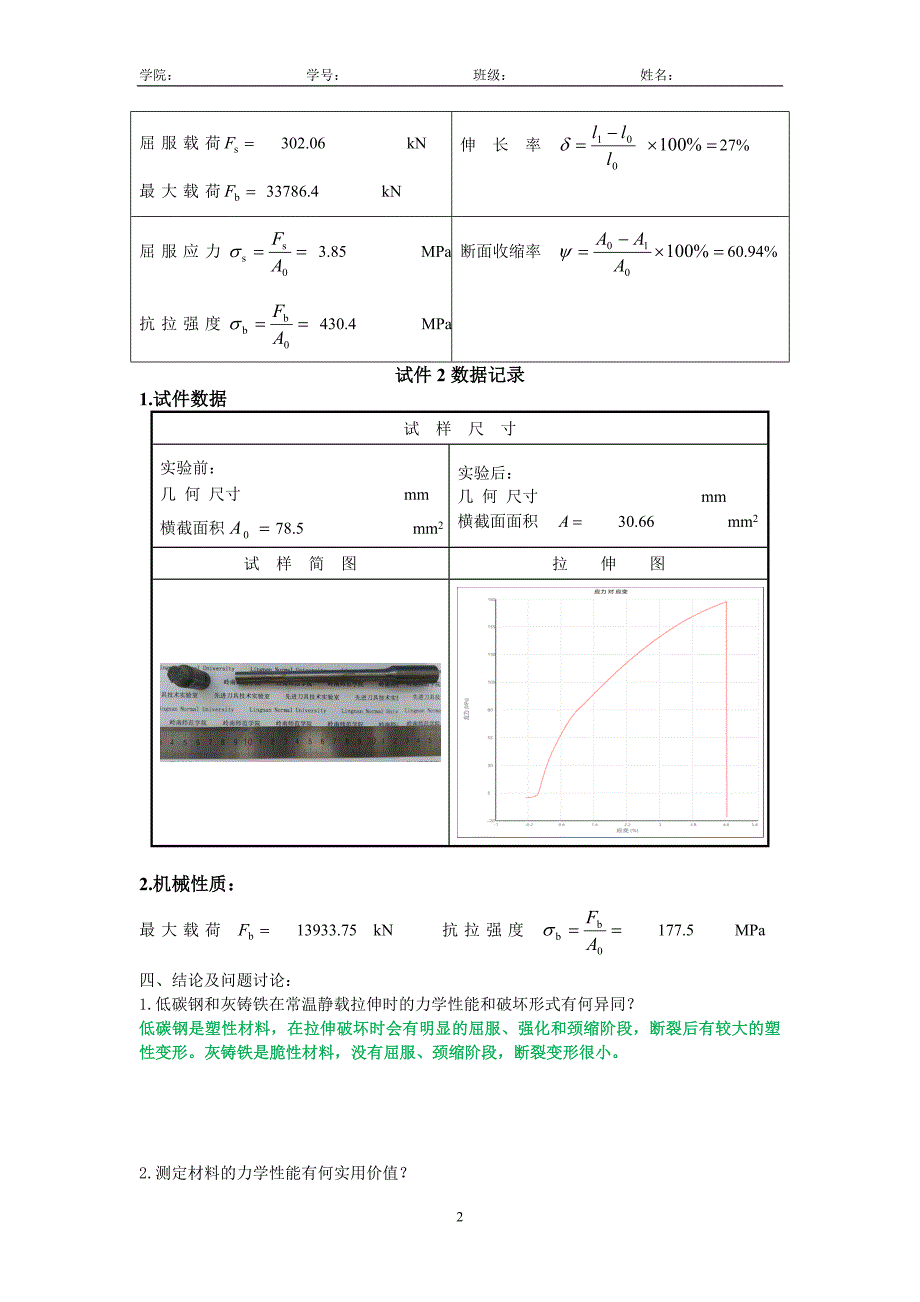

2、图2. 机械性质强度性能塑性性能屈服载荷 302.06 kn最大载荷 33786.4 kn伸 长 率 27%屈服应力 3.85 mpa抗拉强度 430.4 mpa断面收缩率 60.94%试件2数据记录1.试件数据试 样 尺 寸实验前：几 何 尺寸 mm横截面积78.5 mm2实验后：几 何 尺寸 mm横截面面积 30.66 mm2试 样 简 图拉 伸 图2.机械性质：最大载荷 13933.75 kn 抗拉强度 177.5 mpa四、结论及问题讨论：1.低碳钢和灰铸铁在常温静载拉伸时的力学性能和破坏形式有何异同？低碳钢是塑性材料，在拉伸破坏时会有明显的屈服、强化和颈缩阶段，断裂后有较大的塑性变形。灰铸铁是脆性材料，没有屈服、颈缩阶段，断裂变形很小。2.测定材料的力学性能有何实用价值？材料的力学性能反映了材料在外力作用下表现出的变形、破坏等方面的特性，是构件进行强度和刚度设计的依据。答:在实际使用的过程中对于材料的力学负荷不能超过其本身的力学性能, 否则会出现材料失效 比如断裂等事故情况。因此测定材料的力学性能能够帮助 人们在实际使.在实际使用的过程中对于材料的力学负荷不能超过其本身的力学性能，否则会出现材料失效 比如断裂等事故情况。因此测定材料的力学性能能够帮助人们在实际使用材料的过程中，针对可能出现的力学负荷选择合适的材料。【教师评语】成绩： 指导教师签名： 日期：3
