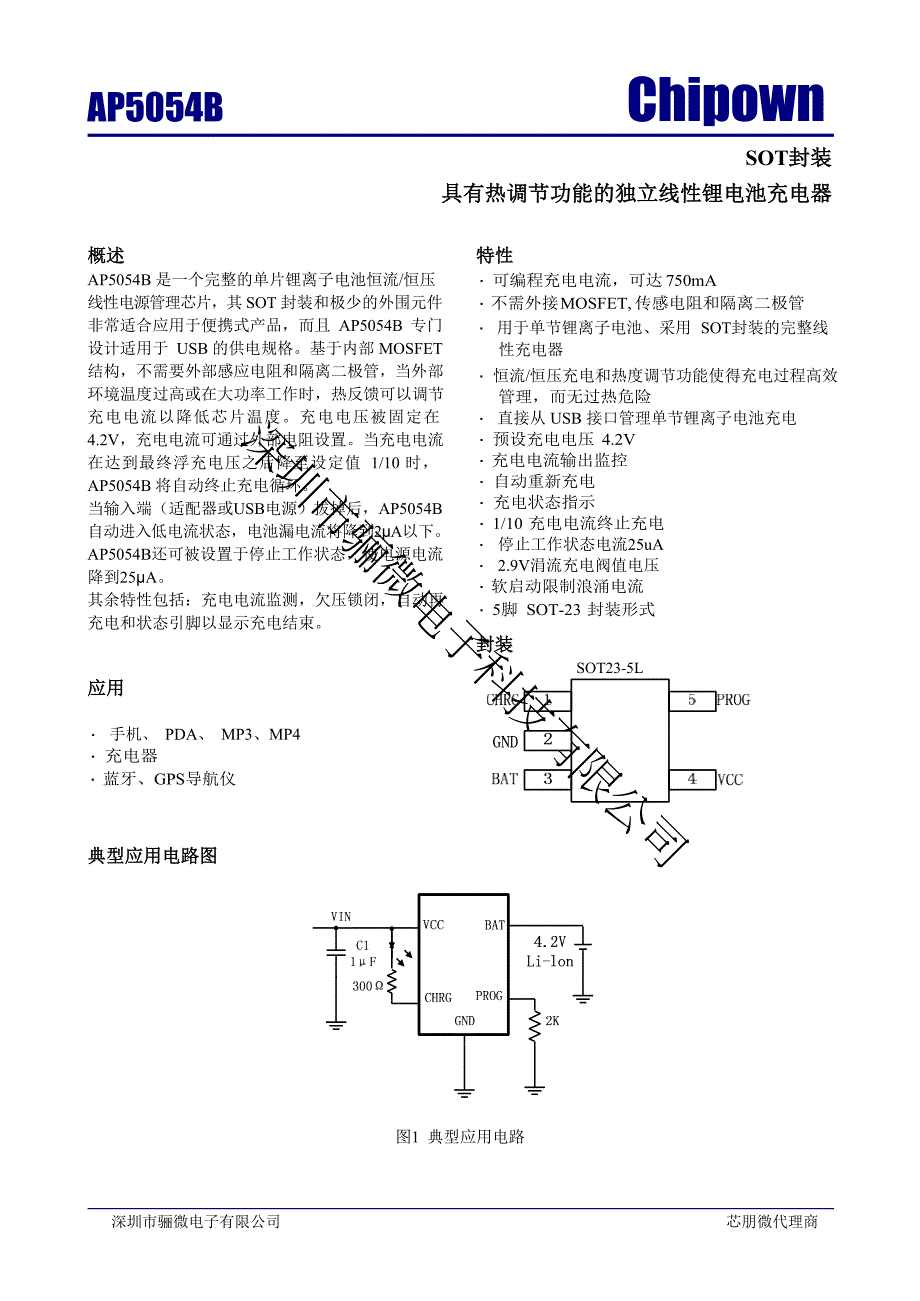

1、chipownap5054bsot封装 具有热调节功能的独立线性锂电池充电器深圳市骊微电子有限公司芯朋微代理商概述ap5054b 是一个完整的单片锂离子电池恒流/恒压 线性电源管理芯片，其 sot 封装和极少的外围元件 非常适合应用于便携式产品，而且 ap5054b 专门 设计适用于 usb 的供电规格。基于内部 mosfet 结构，不需要外部感应电阻和隔离二极管，当外部 环境温度过高或在大功率工作时，热反馈可以调节 充电电流以降低芯片温度。充电电压被固定在 4.2v，充电电流可通过外部电阻设置。当充电电流 在达到最终浮充电压之后降至设定值 1/10 时， ap5054b 将自动终止充电循环。
2、 当输入端（适配器或usb电源）拔掉后，ap5054b 自动进入低电流状态，电池漏电流将降到2a以下。 ap5054b还可被设置于停止工作状态，使电源电流 降到25a。 其余特性包括：充电电流监测，欠压锁闭，自动再 充电和状态引脚以显示充电结束。特性 可编程充电电流，可达 750ma 不需外接 mosfet, 传感电阻和隔离二极管 用于单节锂离子电池、采用 sot封装的完整线性充电器 恒流/恒压充电和热度调节功能使得充电过程高效 管理，而无过热危险 直接从 usb 接口管理单节锂离子电池充电 预设充电电压 4.2v 充电电流输出监控 自动重新充电 充电状态指示 1/10 充电电流终止充电 停止

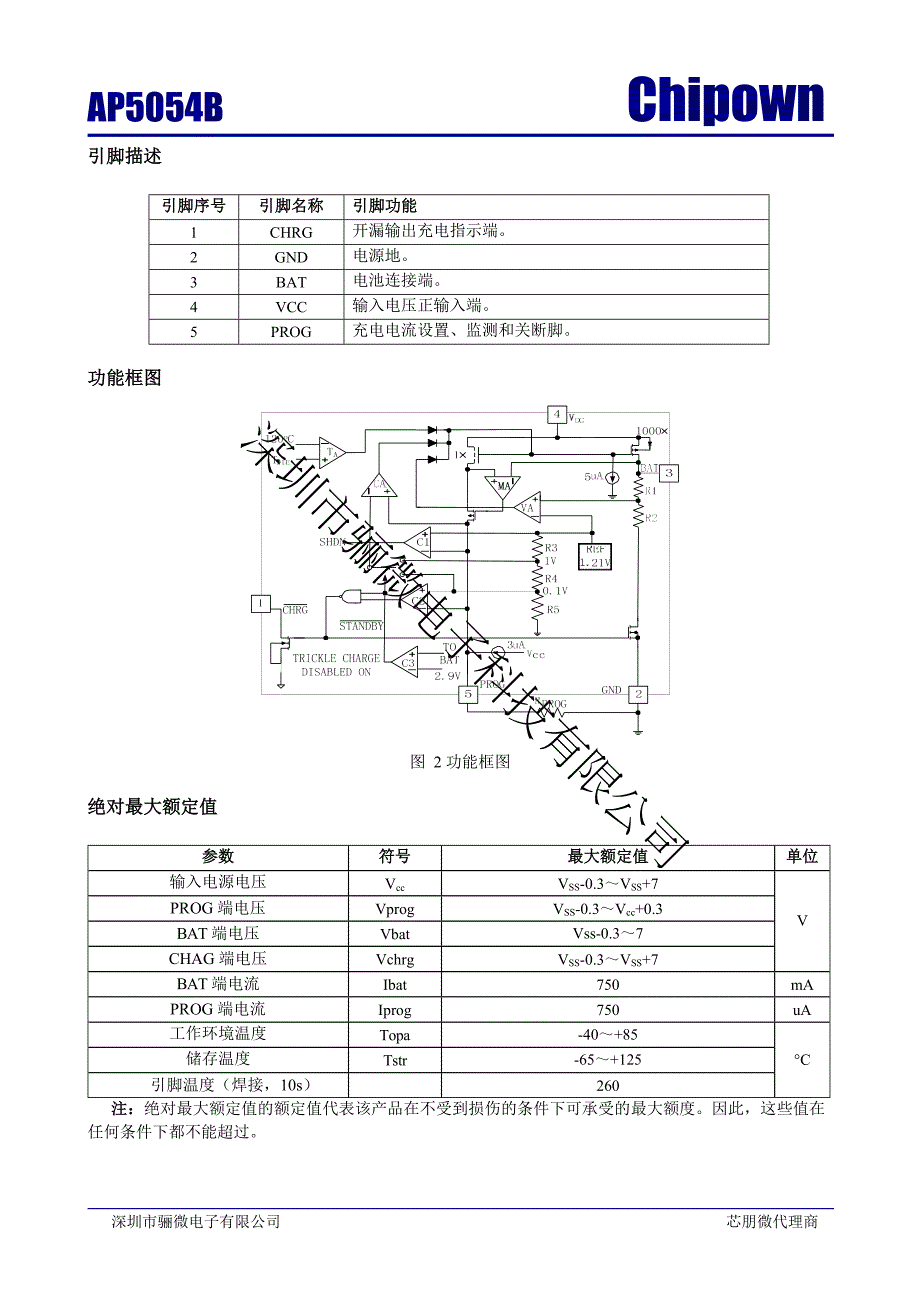

3、工作状态电流25ua 2.9v涓流充电阀值电压 软启动限制浪涌电流 5脚 sot-23 封装形式封装应用 手机、 pda、 mp3、mp4 充电器 蓝牙、gps导航仪sot23-5l典型应用电路图图1 典型应用电路引脚描述引脚序号引脚名称引脚功能1chrg开漏输出充电指示端。2gnd电源地。3bat电池连接端。4vcc输入电压正输入端。5prog充电电流设置、监测和关断脚。功能框图图 2 功能框图绝对最大额定值参数符号最大额定值单位输入电源电压vccvss-0.3vss 7vprog 端电压vprogvss-0.3vcc 0.3bat 端电压vbatvss-0.37chag 端电压vchrgv
4、ss-0.3vss 7bat 端电流ibat750maprog 端电流iprog750ua工作环境温度topa-40 85c储存温度tstr-65 125引脚温度（焊接，10s）260注：绝对最大额定值的额定值代表该产品在不受到损伤的条件下可承受的最大额度。因此，这些值在任何条件下都不能超过。itrickl vs vcc(vbat=2.5v)504540353025201510504.0rprog=10krprog=2k4.55.05.56.06.57.0vcc(v)ibat vs vcc(vbat=4v)60050040030020010004.04.55.05.56.06.57.0vcc(
5、v)itrickl(ma)ibat(ma)典型电路vprog vs vin1.081.061.041.021.000.980.960.940.920.90rprog=10k,vbat=4v3.544.555.5vin(v)66.57vfloat vs vcc4.504.454.404.354.304.254.204.154.104.05rprog=10k4.004.04.55.05.56.06.57.0vcc(v)vprog(v)vfloat(v)典型性能特征rprog=10k rprog=2kibat vs vbat60050040030020010002.72.93.13.33.53.73.94.14.3vbat(v)ichrg vs vchrg302520151050012345vchrg(v)678ibat(ma)ichrg(ma)vcc=5v,rprog=2kvcc=5v,vbat=4v封装信息
