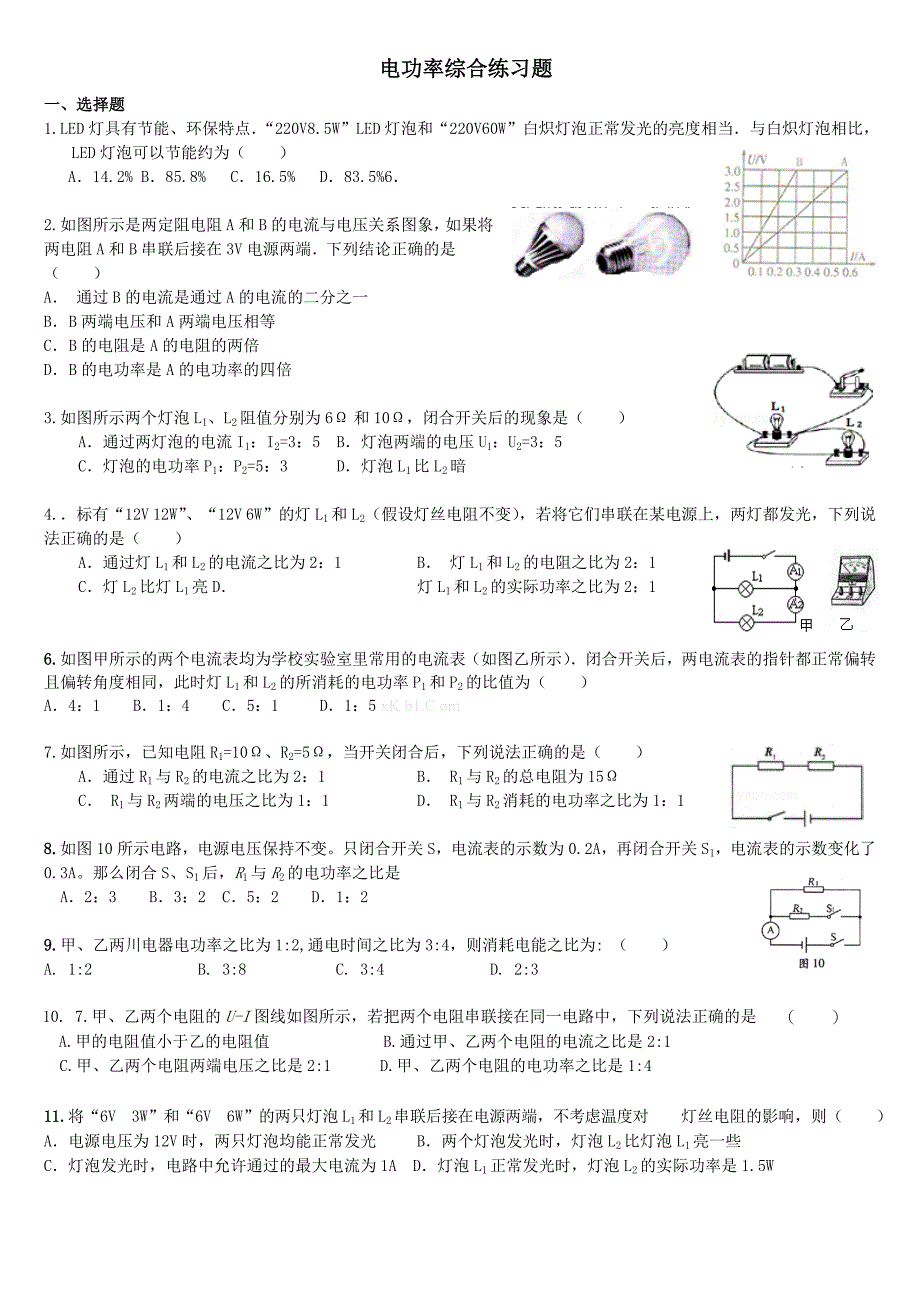

1、电功率综合练习题 一、选择题1. led灯具有节能、环保特点“220v 8.5w”led灯泡和“220v 60w”白炽灯泡正常发光的亮度相当与白炽灯泡相比，led灯泡可以节能约为（） a14.2% b85.8% c16.5% d83.5b.如图所示是两定阻电阻a和b的电流与电压关系图象，如果将两电阻a和b串联后接在3v电源两端下列结论正确的是（）a通过b的电流是通过a的电流的二分之一bb两端电压和a两端电压相等cb的电阻是a的电阻的两倍db的电功率是a的电功率的四倍3.如图所示两个灯泡l1、l2阻值分别为6和10，闭合开关后的现象是（）a通过两灯泡的电流i1：i2=3：5 b灯泡两端的电压
2、u1：u2=3：5c灯泡的电功率p1：p2=5：3 d灯泡l1比l2暗4.标有“12v 12w”、“12v 6w”的灯l1和l2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）a通过灯l1和l2的电流之比为2：1b灯l1和l2的电阻之比为2：1c灯l2比灯l1亮d灯l1和l2的实际功率之比为2：16.如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯l1和l2的所消耗的电功率p1和p2的比值为（）a4：1 b1：4 c5：1 d1：5 xk b1.c om7.如图所示，已知电阻r1=10、r2
3、=5，当开关闭合后，下列说法正确的是（）a通过r1与r2的电流之比为2：1br1与r2的总电阻为15c r1与r2两端的电压之比为1：1dr1与r2消耗的电功率之比为1：18.如图10所示电路，电源电压保持不变。只闭合开关s，电流表的示数为0.2a，再闭合开关s1，电流表的示数变化了0.3a。那么闭合s、s1后，r1与r2的电功率之比是 a2：3 b3：2 c5：2 d1：29.甲、乙两川电器电功率之比为1:2,通电时间之比为3:4，则消耗电能之比为: （）a. 1:2 b. 3:8 c. 3:4 d. 2:310. 7.甲、乙两个电阻的u-i图线如图所示，若把两个电阻串联接在同一电路中，下列
4、说法正确的是 （） a.甲的电阻值小于乙的电阻值 b.通过甲、乙两个电阻的电流之比是2:1c.甲、乙两个电阻两端电压之比是2:1 d.甲、乙两个电阻的电功率之比是1:411.将“6v 3w”和“6v 6w”的两只灯泡l1和l2串联后接在电源两端，不考虑温度对 灯丝电阻的影响，则（） a电源电压为12v时，两只灯泡均能正常发光 b两个灯泡发光时，灯泡l2比灯泡l1亮一些 c灯泡发光时，电路中允许通过的最大电流为1a d灯泡l1正常发光时，灯泡l2的实际功率是1.5w12.将“6v 3w”和“6v 6w”的两只灯泡l1和l2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则 （）a电源电压为12v
5、时，两只灯泡均能正常发光 b两个灯泡发光时，灯泡l2比灯泡l1亮一些c灯泡发光时，电路中允许通过的最大电流为1a d灯泡l1正常发光时，灯泡l2的实际功率是1.5w13. 如图所示,电源电压保持不变,电阻r1=r2=r3=10。当s1、s2都断开时，电流表示数为1 a，则：（）a. 电源电压为30 v b. 当s1、s2都闭合时，电流表示数为2 a c. 当闭合s1、断开s2时，r1的功率为10 w d. 当s1、s2都闭合时，整个电路消耗的功率最大14.标有“6v 3w”的小灯泡，通过它的电流与电压的关系如图所示若把它与一只阻值为8的电阻并联接在电压为4v的电路中，则整个电路消耗的功率为（）
6、a3w b 3.3w c3.6w d 5w15. 有两个电路元件a和b,流过元件的电流与其两端电压的关系如图（甲）所示把它们串联在电路中，如图（乙）所示闭合开关s, 这时电流表的示数为0.4a,则电源电压和电路消耗的总功率分别是（）a.4.5v 1.8w b. 2.5v 1.0w c.4.5v 1.0 w d. 2.0v 0.8 w16.如图所示的电路中，电源电压不变，r1为定值电阻。闭合开关s，当滑片户从中点向右移时（） a电流表a1的示数变小 b电流表a2的示数变小 c电压表的示数变大 dr2的电功率变大17小明“测量小灯泡的电功率”，根据如图所示的电路连好电路后，闭合开关s，发现灯泡不发
7、光，电压表无示数，电流表有示数但为超出量程，则产生这一现象的原因可能是（）a小灯泡发生短路 b小灯泡发生了断路c滑动变阻器发生了短路 d滑动变阻器的滑片接触不良新 课 标 第 一 网18.小灯泡l上标有“2.5v”字样，它的电阻随它两端电压变化的图像如图甲所示。将小灯泡l和电阻r0接入图乙所示的电路中，电源电压为3v，且保持不变。当开关s闭合时，小灯泡l恰好能正常发光。下列说法不正确的是（）a电阻r0的阻值为2 b开关s闭合时，小灯泡l的电阻为10 c小灯泡l的额定功率为0.625w d开关s断开时，小灯泡l的电阻为019. 如图所示,电源电压保持不变,电阻r1=r2=r3=10。当s1、s2

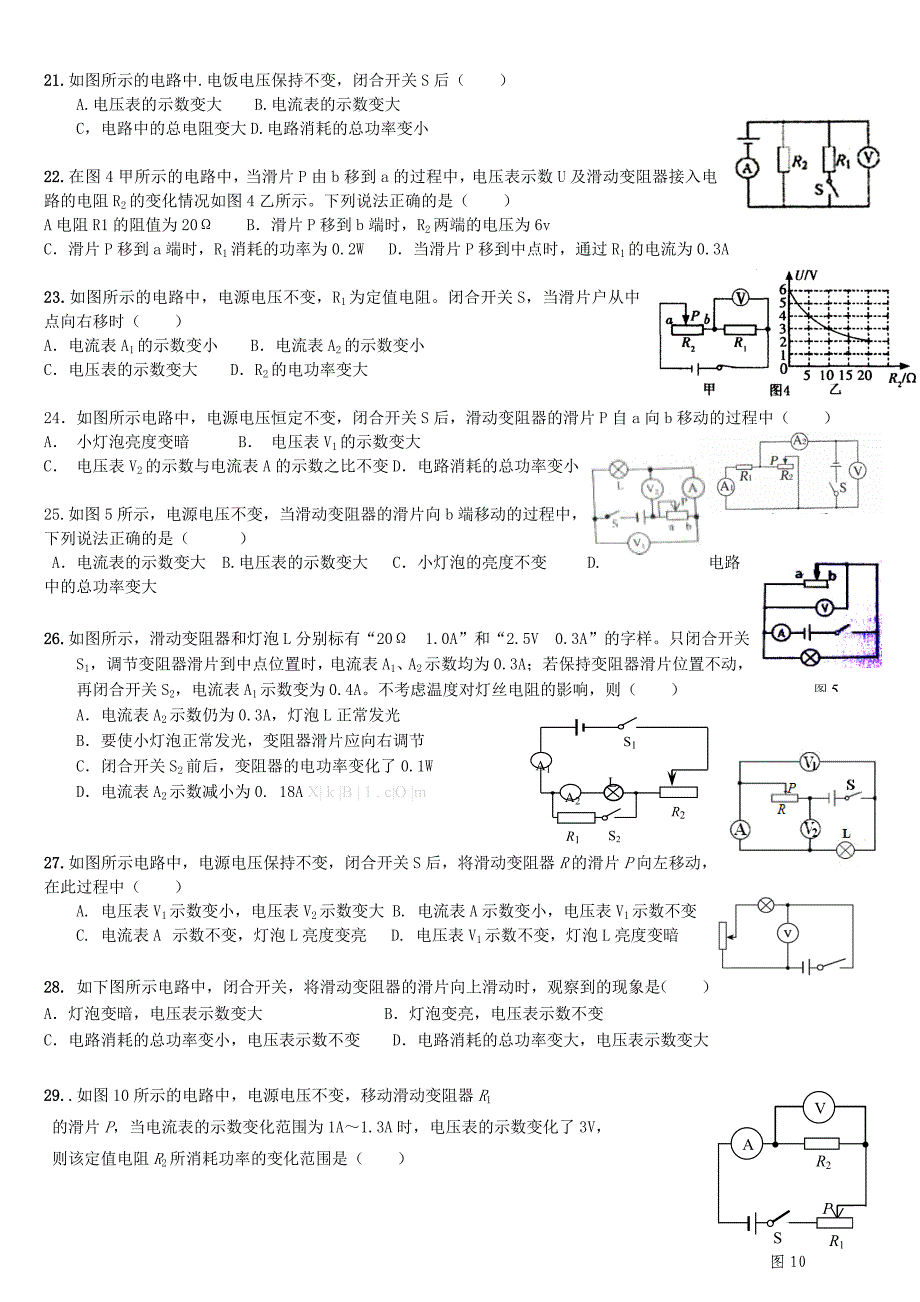

8、都断开时，电流表示数为1 a，则：（）a. 电源电压为30 v b. 当s1、s2都闭合时，电流表示数为2 ac. 当闭合s1、断开s2时，r1的功率为10 w d. 当s1、s2都闭合时，整个电路消耗的功率最大20 在如图的电路中，灯泡l上标有“6v 4w”的字样，当s、s1均闭合时，灯泡正常发光，电压表示数为12v；若再断开s1，灯泡的实际功率变为原来的，则下列选项正确的是（）a电路中电源电压为24v b电阻r1的阻值为27c断开s1后，电压表的示数变大 d断开s1前后，电流表的示数之比为4：121.如图所示的电路中.电饭电压保持不变，闭合开关s后（） a.电压表的示数变大 b.电流表的示
9、数变大 c，电路中的总电阻变大d.电路消耗的总功率变小22.在图4甲所示的电路中，当滑片p由b移到a的过程中，电压表示数u及滑动变阻器接入电路的电阻r2的变化情况如图4乙所示。下列说法正确的是（）a电阻r1的阻值为20 b滑片p移到b端时，r2两端的电压为6v c滑片p移到a端时，r1消耗的功率为0.2w d当滑片p移到中点时，通过r1的电流为0.3a23.如图所示的电路中，电源电压不变，r1为定值电阻。闭合开关s，当滑片户从中点向右移时（） a电流表a1的示数变小 b电流表a2的示数变小c电压表的示数变大 dr2的电功率变大24如图所示电路中，电源电压恒定不变，闭合开关s后，滑动变阻器的滑片
10、p自a向b移动的过程中（）a小灯泡亮度变暗b电压表v1的示数变大c电压表v2的示数与电流表a的示数之比不变d电路消耗的总功率变小25.如图5所示，电源电压不变，当滑动变阻器的滑片向b端移动的过程中，下列说法正确的是（ ）图5 a电流表的示数变大 b.电压表的示数变大 c小灯泡的亮度不变 d.电路中的总功率变大r1r2a1a2ls1s226.如图所示，滑动变阻器和灯泡l分别标有“20 1.0a”和“2.5v 0.3a”的字样。只闭合开关s1，调节变阻器滑片到中点位置时，电流表a1、a2示数均为0.3a；若保持变阻器滑片位置不动，再闭合开关s2，电流表a1示数变为0.4a。不考虑温度对灯丝电阻的影
11、响，则（） a电流表a2示数仍为0.3a，灯泡l正常发光 b要使小灯泡正常发光，变阻器滑片应向右调节 c闭合开关s2前后，变阻器的电功率变化了0.1w d电流表a2示数减小为0. 18a x| k |b | 1 . c|o |m27.如图所示电路中，电源电压保持不变，闭合开关s后，将滑动变阻器r的滑片p向左移动，在此过程中（）a. 电压表v1示数变小，电压表v2示数变大 b. 电流表a示数变小，电压表v1示数不变c. 电流表a 示数不变，灯泡l亮度变亮 d. 电压表v1示数不变，灯泡l亮度变暗28. 如下图所示电路中，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是（）a灯泡变暗，电压表

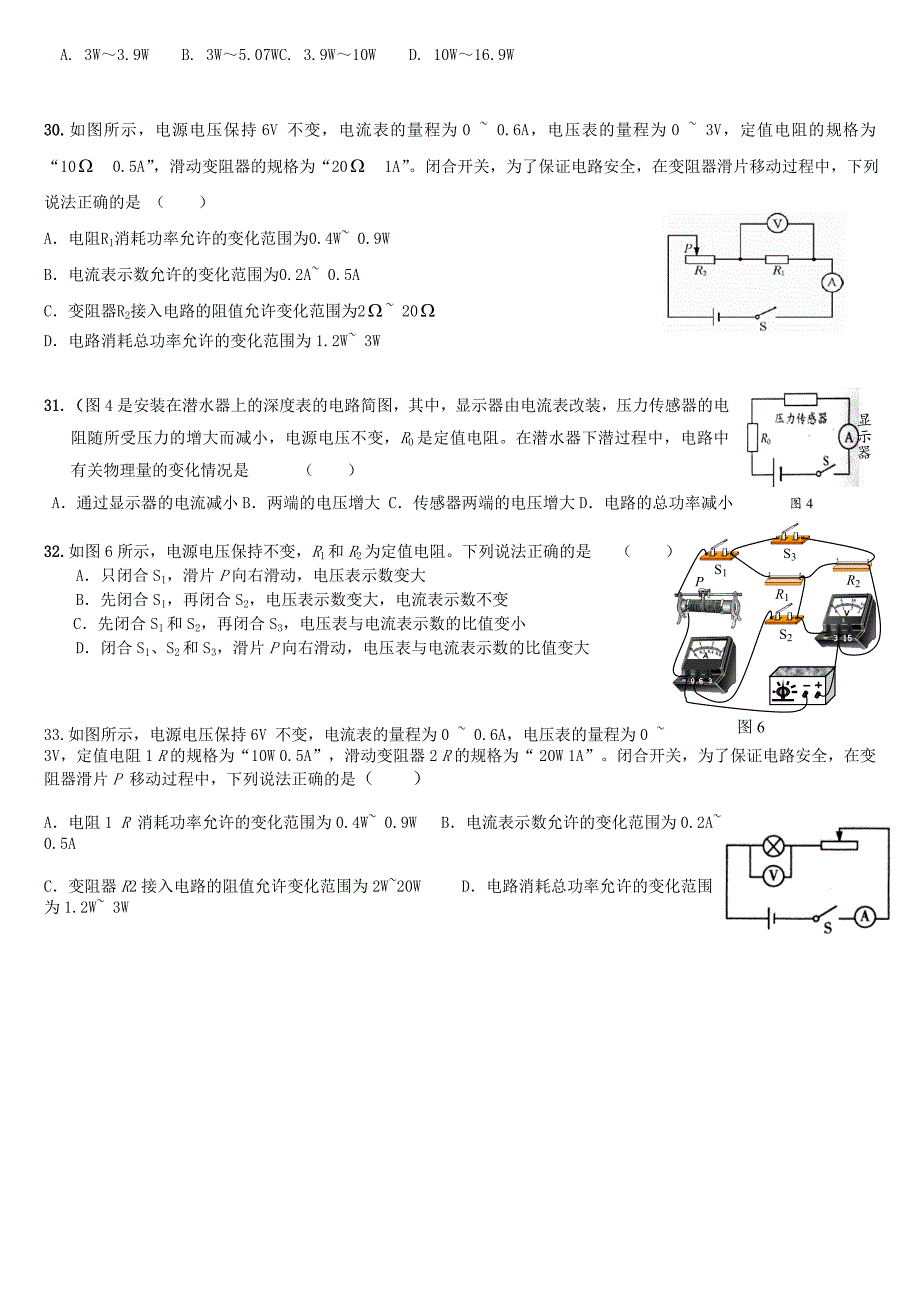

12、示数变大 b灯泡变亮，电压表示数不变 c电路消耗的总功率变小，电压表示数不变 d电路消耗的总功率变大，电压表示数变大图10r1pr2sav29.如图10所示的电路中，电源电压不变，移动滑动变阻器r1的滑片p，当电流表的示数变化范围为1a1.3a时，电压表的示数变化了3v，则该定值电阻r2所消耗功率的变化范围是（）a. 3w3.9w b. 3w5.07wc. 3.9w10w d. 10w16.9w30.如图所示，电源电压保持6v 不变，电流表的量程为0 0.6a，电压表的量程为0 3v，定值电阻的规格为“10w 0.5a”，滑动变阻器的规格为“20 1a”。闭合开关，为了保证电路安全，在变阻器滑
13、片移动过程中，下列说法正确的是 （）a电阻r1消耗功率允许的变化范围为0.4w 0.9w b电流表示数允许的变化范围为0.2a 0.5a c变阻器r2接入电路的阻值允许变化范围为2 20ww d电路消耗总功率允许的变化范围为1.2w 3w显示器图431.（图4是安装在潜水器上的深度表的电路简图，其中，显示器由电流表改装，压力传感器的电阻随所受压力的增大而减小，电源电压不变，r0是定值电阻。在潜水器下潜过程中，电路中有关物理量的变化情况是（） a通过显示器的电流减小b两端的电压增大 c传感器两端的电压增大d电路的总功率减小pr2图6r1s1s3s232.如图6所示，电源电压保持不变，r1和r2为定值电阻。下列说法正确的是 （）a只闭合s1，滑片p向右滑动，电压表示数变大b先闭合s1，再闭合s2，电压表示数变大，电流表示数不变c先闭合s1和s2，再闭合s3，电压表与电流表示数的比值变小d闭合s1、s2和s3，滑片p向右滑动，电压表与电流表示数的比值变大33.如图所示，电源电压保持6v 不变，电流表的量程为0 0.6a，电压表的量程为0 3v，定值电阻1 r 的规格为“10w 0.5a”，滑动变阻器2 r 的规格为“ 20w 1a”。闭合开关，为了保证电路安全，在变阻器滑片p 移动过程中，下列说法正确的是
