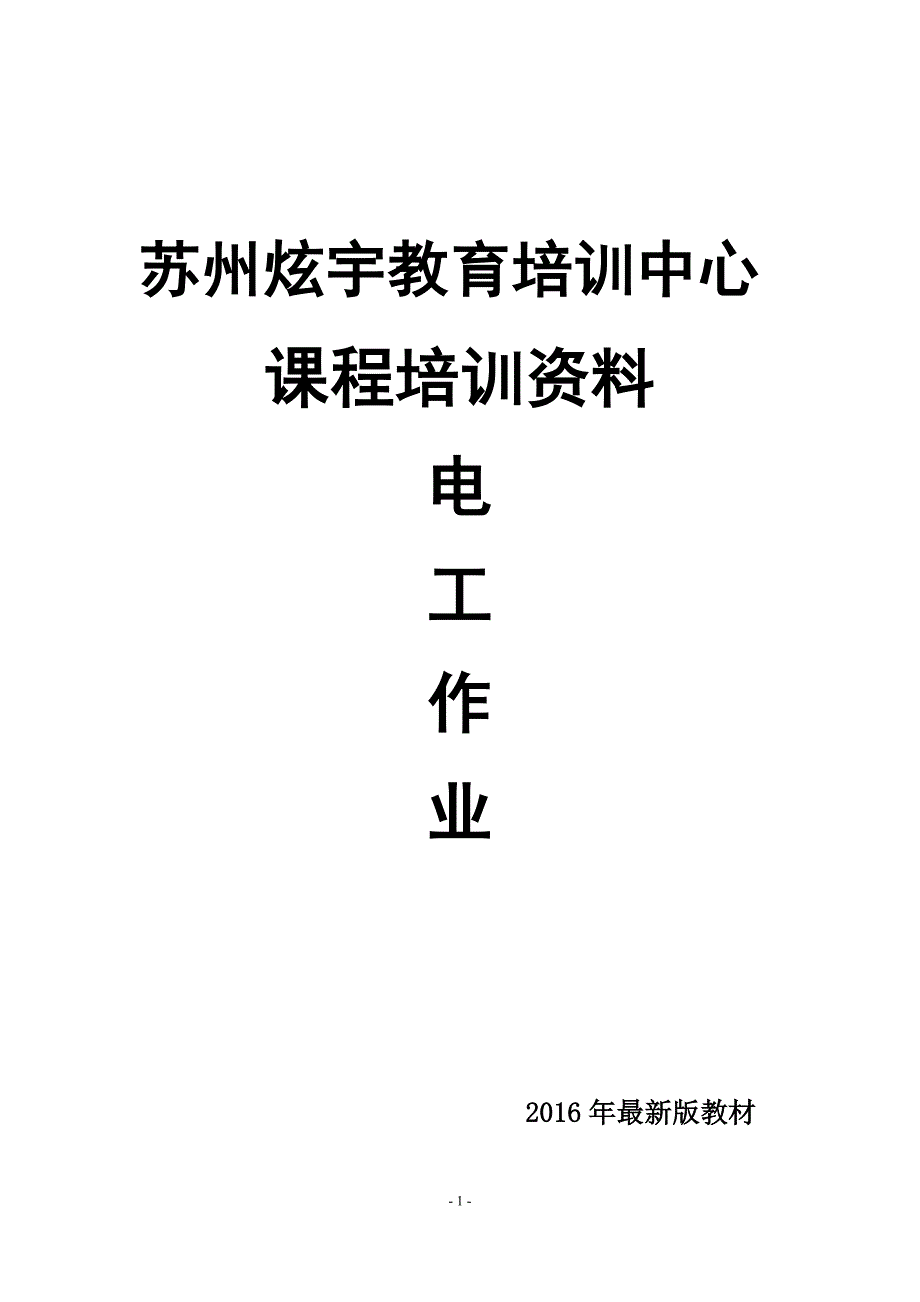

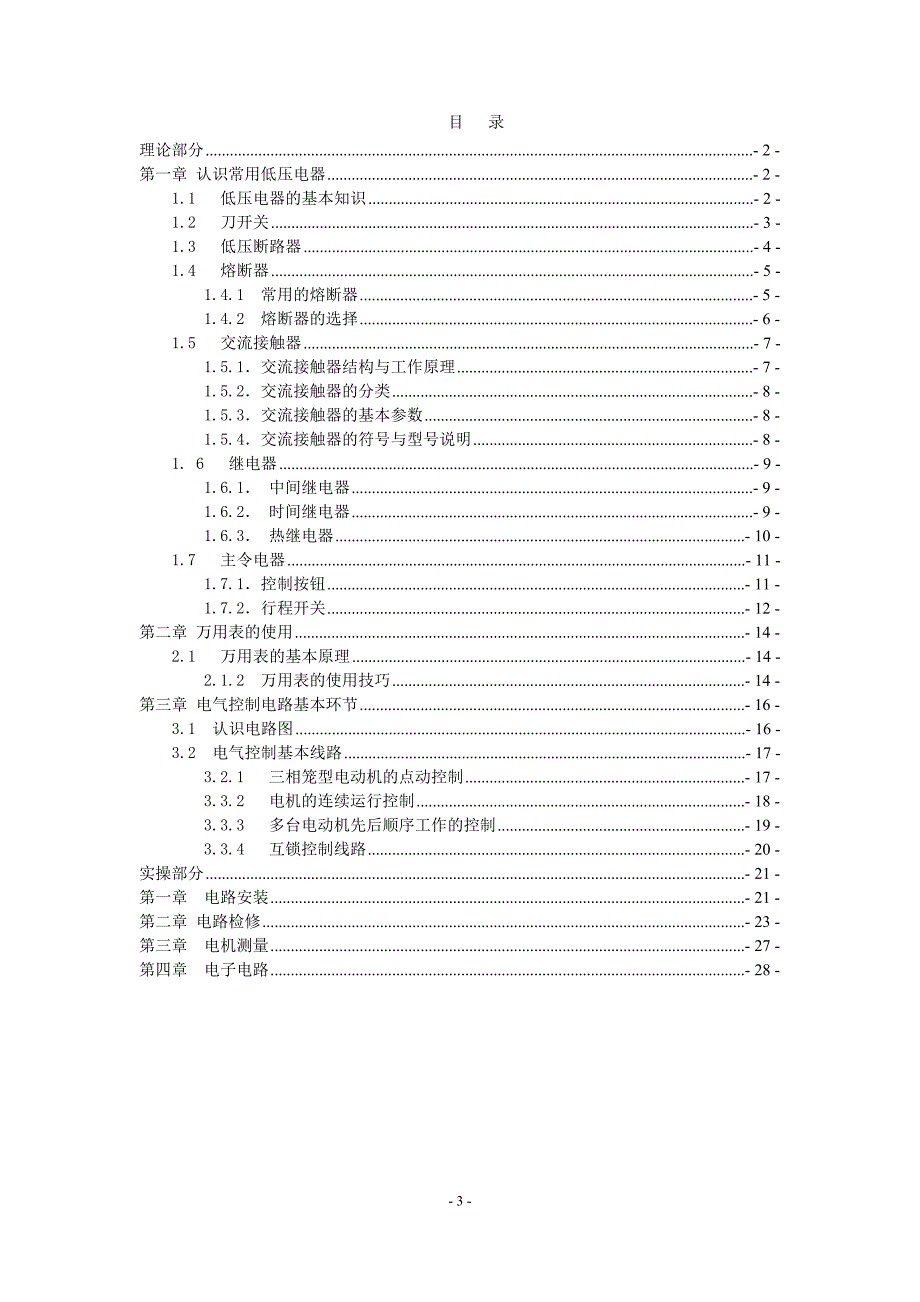

1、苏州炫宇教育培训中心课程培训资料电工作业 2016年最新版教材目 录理论部分- 2 -第一章 认识常用低压电器- 2 -1.1 低压电器的基本知识- 2 -1.2 刀开关- 3 -1.3 低压断路器- 4 -1.4 熔断器- 5 -1.4.1 常用的熔断器- 5 -1.4.2 熔断器的选择- 6 -1.5 交流接触器- 7 -1.5.1交流接触器结构与工作原理- 7 -1.5.2交流接触器的分类- 8 -1.5.3交流接触器的基本参数- 8 -1.5.4交流接触器的符号与型号说明- 8 -1. 6 继电器- 9 -1.6.1 中间继电器- 9 -1.6.2 时间继电器- 9 -1.6.3 热继
2、电器- 10 -1.7 主令电器- 11 -1.7.1控制按钮- 11 -1.7.2行程开关- 12 -第二章 万用表的使用- 14 -2.1 万用表的基本原理- 14 -2.1.2 万用表的使用技巧- 14 -第三章 电气控制电路基本环节- 16 -3.1 认识电路图- 16 -3.2 电气控制基本线路- 17 -3.2.1 三相笼型电动机的点动控制- 17 -3.3.2 电机的连续运行控制- 18 -3.3.3 多台电动机先后顺序工作的控制- 19 -3.3.4 互锁控制线路- 20 -实操部分- 21 -第一章 电路安装- 21 -第二章 电路检修- 23 -第三章 电机测量- 27 -

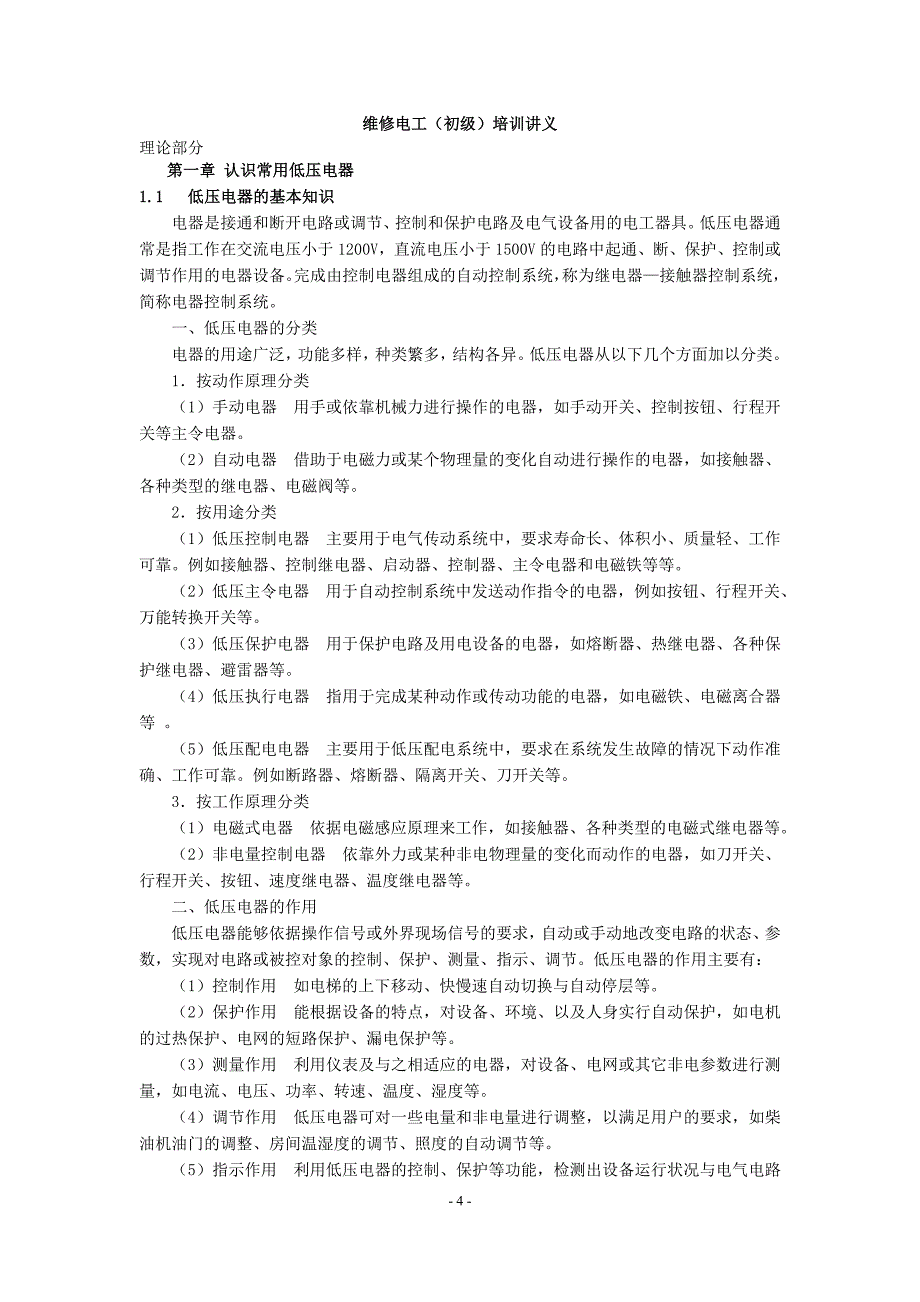

3、第四章 电子电路- 28 -维修电工（初级）培训讲义理论部分第一章 认识常用低压电器1.1 低压电器的基本知识电器是接通和断开电路或调节、控制和保护电路及电气设备用的电工器具。低压电器通常是指工作在交流电压小于1200v，直流电压小于1500v的电路中起通、断、保护、控制或调节作用的电器设备。完成由控制电器组成的自动控制系统，称为继电器接触器控制系统，简称电器控制系统。一、低压电器的分类电器的用途广泛，功能多样，种类繁多，结构各异。低压电器从以下几个方面加以分类。1按动作原理分类（1）手动电器 用手或依靠机械力进行操作的电器，如手动开关、控制按钮、行程开关等主令电器。（2）自动电器 借助于电磁
4、力或某个物理量的变化自动进行操作的电器，如接触器、各种类型的继电器、电磁阀等。2按用途分类（1）低压控制电器 主要用于电气传动系统中，要求寿命长、体积小、质量轻、工作可靠。例如接触器、控制继电器、启动器、控制器、主令电器和电磁铁等等。（2）低压主令电器 用于自动控制系统中发送动作指令的电器，例如按钮、行程开关、万能转换开关等。（3）低压保护电器 用于保护电路及用电设备的电器，如熔断器、热继电器、各种保护继电器、避雷器等。（4）低压执行电器 指用于完成某种动作或传动功能的电器，如电磁铁、电磁离合器等 。（5）低压配电电器 主要用于低压配电系统中，要求在系统发生故障的情况下动作准确、工作可靠。例如
5、断路器、熔断器、隔离开关、刀开关等。3按工作原理分类（1）电磁式电器 依据电磁感应原理来工作，如接触器、各种类型的电磁式继电器等。（2）非电量控制电器 依靠外力或某种非电物理量的变化而动作的电器，如刀开关、行程开关、按钮、速度继电器、温度继电器等。二、低压电器的作用低压电器能够依据操作信号或外界现场信号的要求，自动或手动地改变电路的状态、参数，实现对电路或被控对象的控制、保护、测量、指示、调节。低压电器的作用主要有：（1）控制作用 如电梯的上下移动、快慢速自动切换与自动停层等。（2）保护作用 能根据设备的特点，对设备、环境、以及人身实行自动保护，如电机的过热保护、电网的短路保护、漏电保护等。（
6、3）测量作用 利用仪表及与之相适应的电器，对设备、电网或其它非电参数进行测量，如电流、电压、功率、转速、温度、湿度等。（4）调节作用 低压电器可对一些电量和非电量进行调整，以满足用户的要求，如柴油机油门的调整、房间温湿度的调节、照度的自动调节等。（5）指示作用 利用低压电器的控制、保护等功能，检测出设备运行状况与电气电路工作情况，如绝缘监测等。（6）转换作用 在用电设备之间转换或对低压电器、控制电路分时投入运行，以实现功能切换，如励磁装置手动与自动的转换，供电的市电与自备电的切换等对低压配电电器要求是灭弧能力强、分断能力好，热稳定性能好、限流准确等。对低压控制电器，则要求其动作可靠、操作频率高

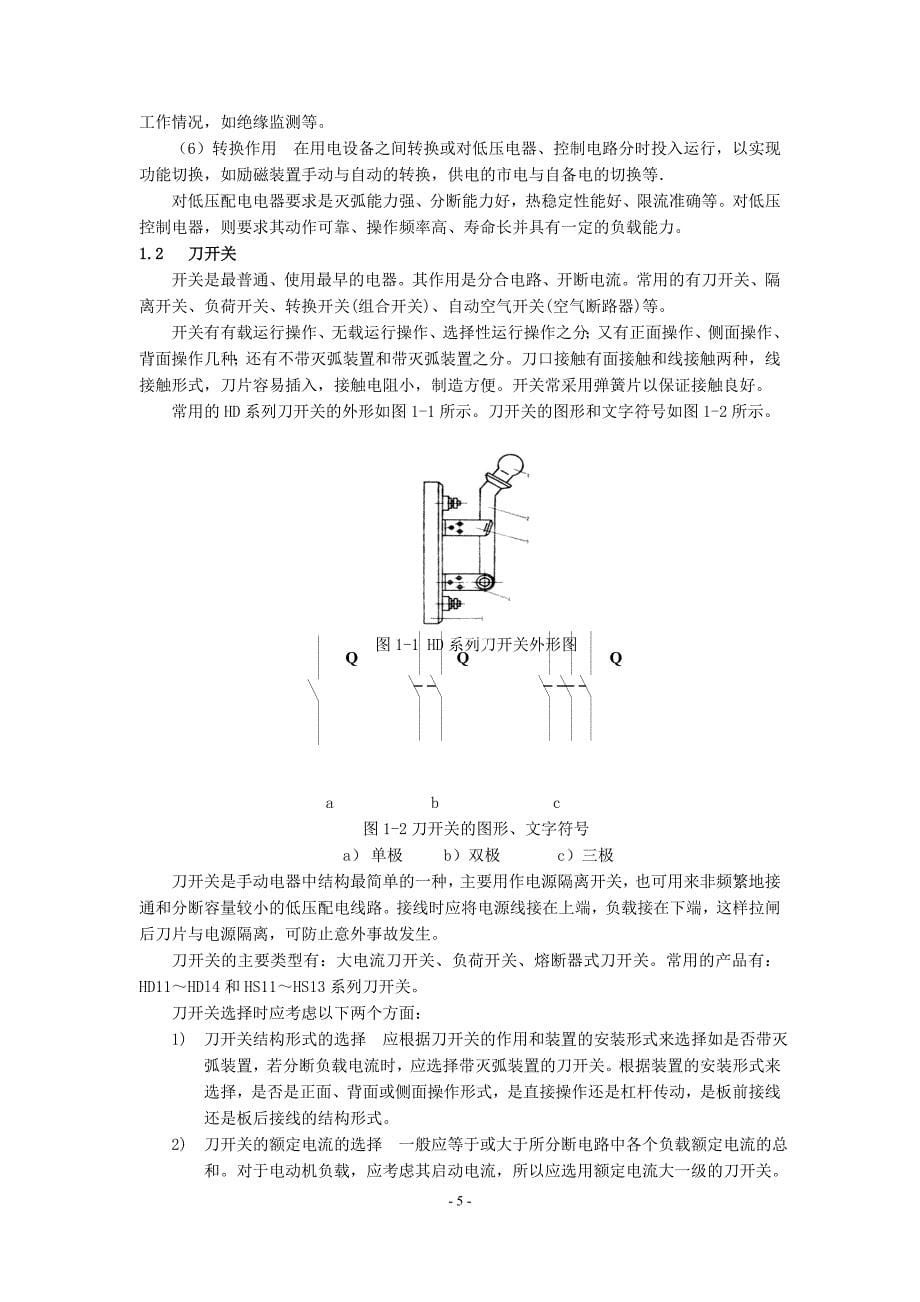

7、、寿命长并具有一定的负载能力。1.2 刀开关开关是最普通、使用最早的电器。其作用是分合电路、开断电流。常用的有刀开关、隔离开关、负荷开关、转换开关(组合开关)、自动空气开关(空气断路器)等。开关有有载运行操作、无载运行操作、选择性运行操作之分；又有正面操作、侧面操作、背面操作几种；还有不带灭弧装置和带灭弧装置之分。刀口接触有面接触和线接触两种，线接触形式，刀片容易插入，接触电阻小，制造方便。开关常采用弹簧片以保证接触良好。常用的hd系列刀开关的外形如图1-1所示。刀开关的图形和文字符号如图1-2所示。图1-1 hd系列刀开关外形图qqq a b c图1-2刀开关的图形、文字符号a） 单极 b）
8、双极 c）三极刀开关是手动电器中结构最简单的一种，主要用作电源隔离开关，也可用来非频繁地接通和分断容量较小的低压配电线路。接线时应将电源线接在上端，负载接在下端，这样拉闸后刀片与电源隔离，可防止意外事故发生。刀开关的主要类型有：大电流刀开关、负荷开关、熔断器式刀开关。常用的产品有：hd11hdl4和hs11hs13系列刀开关。刀开关选择时应考虑以下两个方面：1) 刀开关结构形式的选择 应根据刀开关的作用和装置的安装形式来选择如是否带灭弧装置，若分断负载电流时，应选择带灭弧装置的刀开关。根据装置的安装形式来选择，是否是正面、背面或侧面操作形式，是直接操作还是杠杆传动，是板前接线还是板后接线的结构
9、形式。2) 刀开关的额定电流的选择 一般应等于或大于所分断电路中各个负载额定电流的总和。对于电动机负载，应考虑其启动电流，所以应选用额定电流大一级的刀开关。若再考虑电路出现的短路电流，还应选用额定电流更大一级的刀开关。qa系列、qf系列qsa（hh15）系列隔离开关用在低压配电中，hy122带有明显断口的数模化隔离开关，广泛用于楼层配电、计量箱、终端组电器中。hr3熔断器式刀开关、具有刀开关和熔断器的双重功能，采用这种组合开关电器可以简化配电装置结构，经济实用，越来越广泛地用在低压配电屏上。hkl、hk2系列开启式负荷开关（胶壳刀开关）,用作电源开关和小容量电动机非频繁起动的操作开关。hh3、
10、hh4系列封闭式负荷开关（铁壳开关）,操作机构具有速断弹簧与机械联锁，用于非频繁起动、28kw以下的三相异步电动机。1.3 低压断路器低压断路器也称为自动空气开关，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。低压断路器具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。低压断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。低压断路器工作原理图如图l-3所示。 图1-3 低压断路器
11、工作原理图1-主触点 2-自由脱扣机构 3-过电流脱扣器 4-分励扣器脱5-热脱扣器 6-欠电压脱扣器 7-停止按钮低压断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。当电路欠电压时，欠电压脱扣器的衔铁释放。也使自由脱扣机构动作。分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起
12、动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。低压断路器的选型 低压断路器应用的场合不同，所需要的功能自然不同。低压断路器的使用分为三种情况，也就是配线电路、电动机和家用照明，这三种情况下断路器的保护性质和保护特点是不同的，因此使用者首先要根据自己的使用情况，来确定低压断路器的类型。低压断路器中具有过载长延时、短路短延时和短路瞬时功能的是选择型低压断路器，而不具备以上功能的是非选择型低压断路器。配线电路应使用选择型低压断路器，而电动机和家用照明只要使用非选择型低压断路器就行了。下面是正泰公司的dz47le d20 断路器，在镗床、铣床的模拟电路中都有使用。1.4 熔断器熔断器是一
13、种简单而有效的保护电器。在电路中主要起短路保护作用。图1-4为熔断器的电气符号。熔断器主要由熔体和安装熔体的绝缘管(绝缘座)组成。使用时，熔体串接于被保护的电路中，当电路发生短路故障时，熔体被瞬时熔断而分断电路，起到保护作用。图1-4 熔断器的电气符号1.4.1 常用的熔断器（1）插入式熔断器 如图1-5所示，它常用于380v及以下电压等级的线路末端，作为配电支线或电气设备的短路保护用。图1-5 插入式熔断器1-动触点 2-熔体 3-瓷插件 4-静触点 5-瓷座（2）螺旋式熔断器 如图l-6所示。熔体上的上端盖有一熔断指示器，一旦熔体熔断，指示器马上弹出，可透过瓷帽上的玻璃孔观察到，它常用于机
14、床电气控制设备中。螺旋式熔断器。分断电流较大，可用于电压等级500v及其以下、电流等级200a以下的电路中，作短路保护。图1-6 螺旋式熔断器1-底座 2-熔体 3-瓷帽（3）封闭式熔断器 封闭式熔断器分有填料熔断器和无填料熔断器两种，如图l-7。有填料熔断器一般用方形瓷管，内装石英砂及熔体，分断能力强，用于电压等级500v以下、电流等级1ka以下的电路中。无填料密闭式熔断器将熔体装入密闭式圆筒中，分断能力稍小，用于500v以下，600a以下电力网或配电设备中。图1-7无填料密闭管式熔断器1-铜圈 2-熔断管 3-管帽 4-插座 5-特殊垫圈 6-熔体 7-熔片（4）快速熔断器 它主要用于半导体整流元件或整流装置的短路保护。由于半导体元件的过载能力很低。只能在极短时间内承受较大的过载电流，因此要求短路保护具有快速熔断的能力。快速熔断器的结构和有填料封闭式熔断器基本相同，但熔体材料和形状不同，它是以银片冲制的有v形深槽的变截面熔体。 图1-8为rt14系列圆筒形帽熔断器。图1-8 rt14系列圆筒形帽熔断器本产品适用于交流50hz(或60hz)，额定电压为
