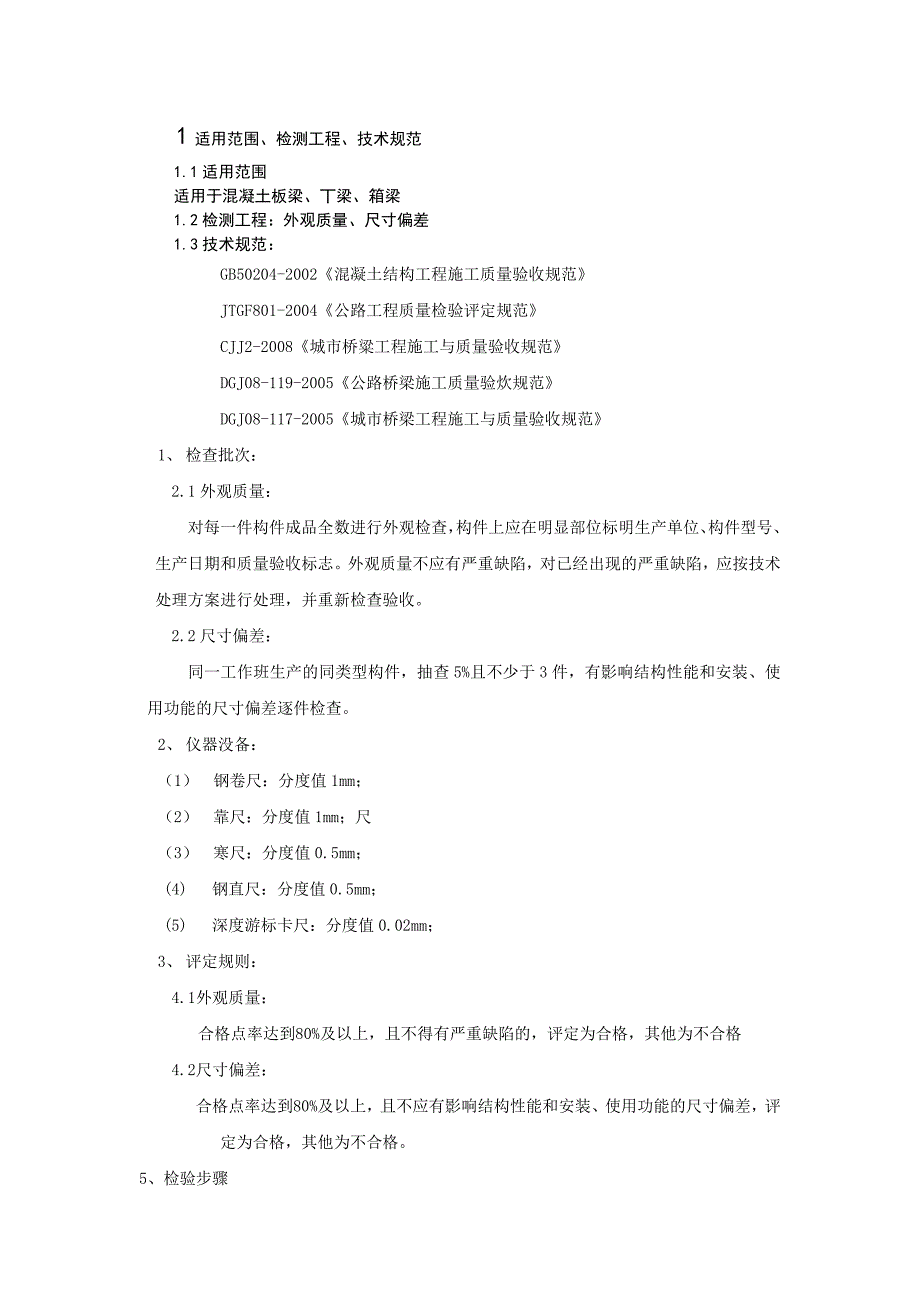

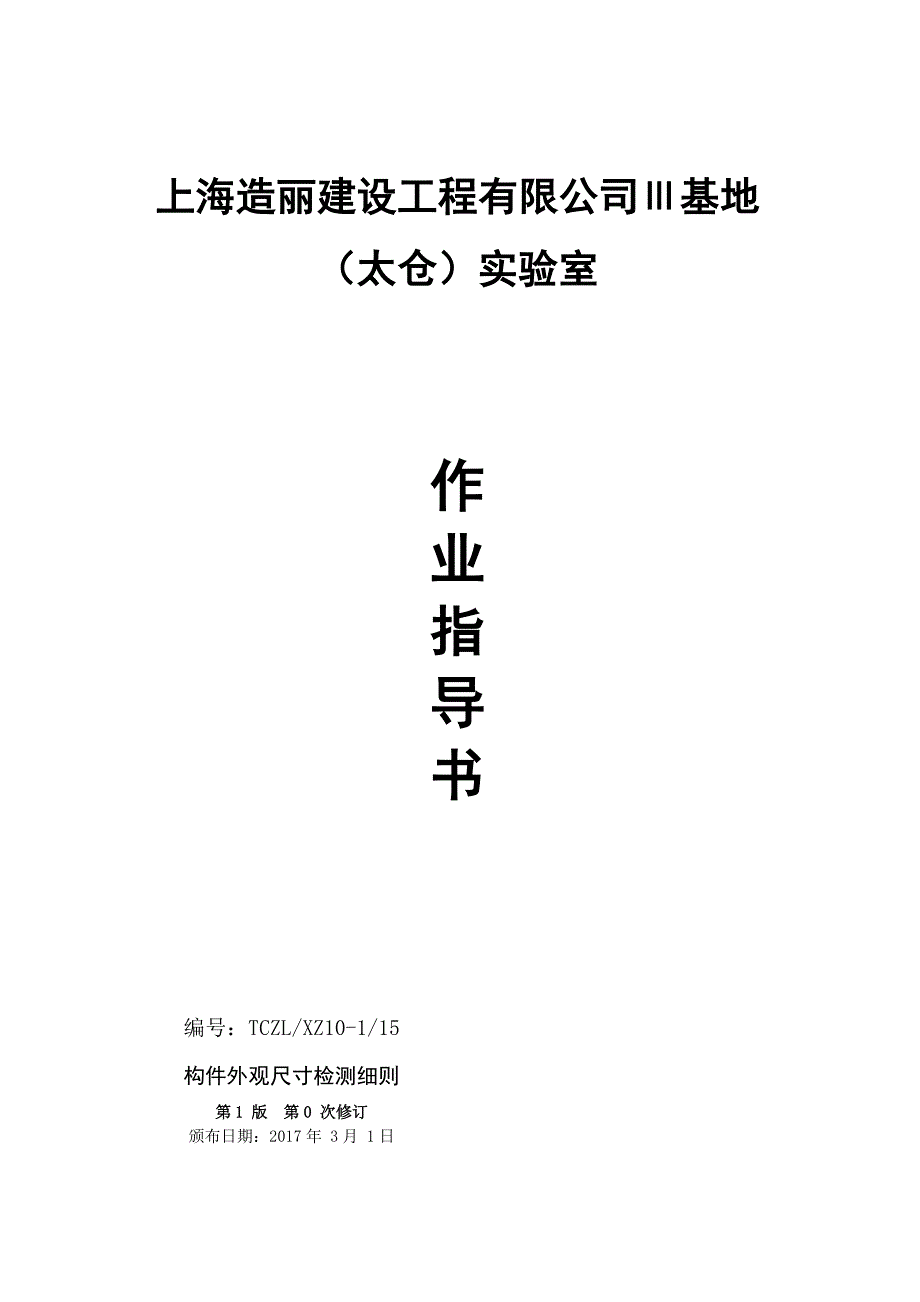

1、上海造丽建设工程有限公司基地（太仓）实验室作业指导书编号：tczl/xz10-1/15构件外观尺寸检测细则第1 版 第0 次修订颁布日期：2017年 3月 1日1适用范围、检测工程、技术规范1.1适用范围适用于混凝土板梁、丅梁、箱梁1.2检测工程：外观质量、尺寸偏差1.3技术规范：gb50204-2002混凝土结构工程施工质量验收规范jtgf801-2004公路工程质量检验评定规范cjj2-2008城市桥粱工程施工与质量验收规范dgj08-119-2005公路桥梁施工质量验炊规范dgj08-117-2005城市桥梁工程施工与质量验收规范1、 检查批次：2.1外观质量：对每一件构件成品全数进行外
2、观检查，构件上应在明显部位标明生产单位、构件型号、生产日期和质量验收标志。外观质量不应有严重缺陷，对已经出现的严重缺陷，应按技术处理方案进行处理，并重新检查验收。2.2尺寸偏差：同一工作班生产的同类型构件，抽查5%且不少于3件，有影响结构性能和安装、使用功能的尺寸偏差逐件检查。2、 仪器没备：（1） 钢卷尺：分度值1mm；（2） 靠尺：分度值1mm；尺（3） 寒尺：分度值0.5mm；(4) 钢直尺：分度值0.5mm；(5) 深度游标卡尺：分度值0.02mm；3、 评定规则： 4.1外观质量：合格点率达到80%及以上，且不得有严重缺陷的，评定为合格，其他为不合格4.2尺寸偏差：合格点率达到80%

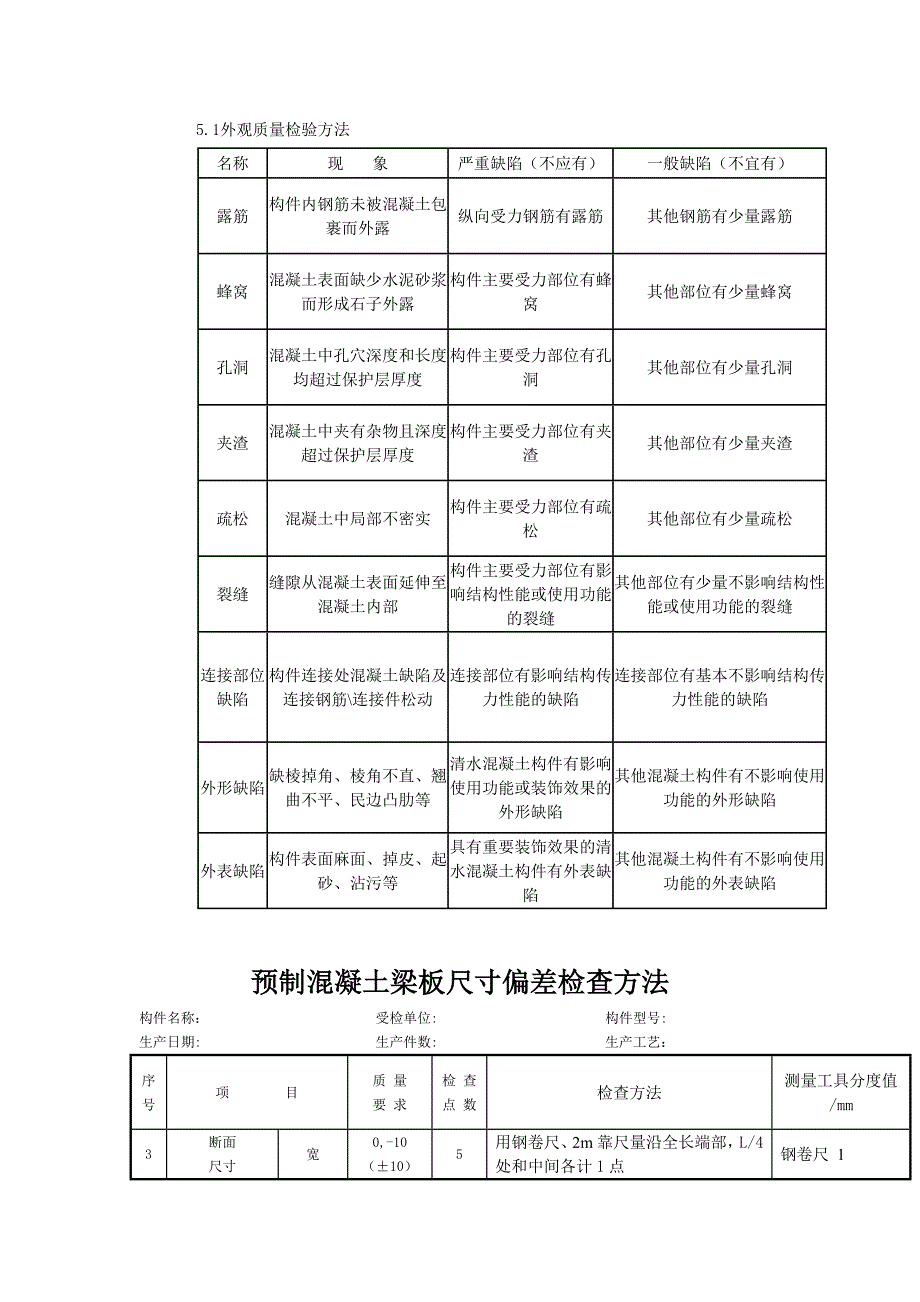

3、及以上，且不应有影响结构性能和安装、使用功能的尺寸偏差，评定为合格，其他为不合格。5、检验步骤5.1外观质量检验方法名称现 象严重缺陷（不应有）一般缺陷（不宜有）露筋构件内钢筋未被混凝土包裹而外露纵向受力钢筋有露筋其他钢筋有少量露筋蜂窝混凝土表面缺少水泥砂浆而形成石子外露构件主要受力部位有蜂窝其他部位有少量蜂窝孔洞混凝土中孔穴深度和长度均超过保护层厚度构件主要受力部位有孔洞其他部位有少量孔洞夹渣混凝土中夹有杂物且深度超过保护层厚度构件主要受力部位有夹渣其他部位有少量夹渣疏松混凝土中局部不密实构件主要受力部位有疏松其他部位有少量疏松裂缝缝隙从混凝土表面延伸至混凝土内部构件主要受力部位有影响结构性
4、能或使用功能的裂缝其他部位有少量不影响结构性能或使用功能的裂缝连接部位缺陷构件连接处混凝土缺陷及连接钢筋连接件松动连接部位有影响结构传力性能的缺陷连接部位有基本不影响结构传力性能的缺陷外形缺陷缺棱掉角、棱角不直、翘曲不平、民边凸肋等清水混凝土构件有影响使用功能或装饰效果的外形缺陷其他混凝土构件有不影响使用功能的外形缺陷外表缺陷构件表面麻面、掉皮、起砂、沾污等具有重要装饰效果的清水混凝土构件有外表缺陷其他混凝土构件有不影响使用功能的外表缺陷预制混凝土梁板尺寸偏差检查方法构件名称： 受检单位: 构件型号:生产日期: 生产件数: 生产工艺：序号项 目质 量要 求检 查点 数检查方法测量工具分度值/m

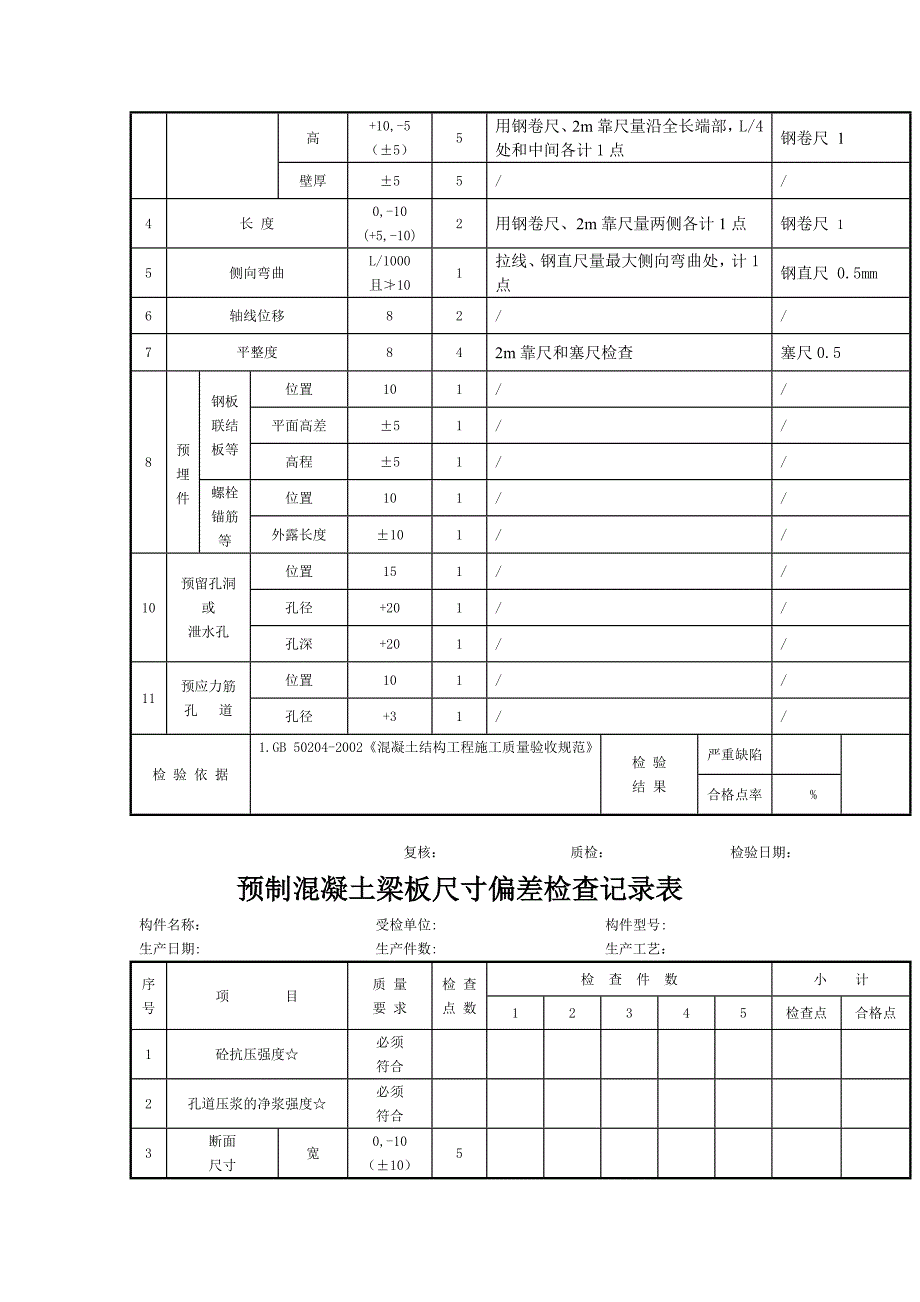

5、m3断面尺寸宽0,-10（10）5用钢卷尺、2m靠尺量沿全长端部，l/4处和中间各计1点钢卷尺 1高 10,-5（5）5用钢卷尺、2m靠尺量沿全长端部，l/4处和中间各计1点钢卷尺 1壁厚55/4长 度0,-10( 5,-10)2用钢卷尺、2m靠尺量两侧各计1点钢卷尺 15侧向弯曲l/1000且101拉线、钢直尺量最大侧向弯曲处，计1点钢直尺 0.5mm6轴线位移82/7平整度842m靠尺和塞尺检查塞尺0.58预埋件钢板联结板等位置101/平面高差51/高程51/螺栓锚筋 等位置101/外露长度101/10预留孔洞或泄水孔位置151/孔径 201/孔深 201/11预应力筋孔 道位置101/孔

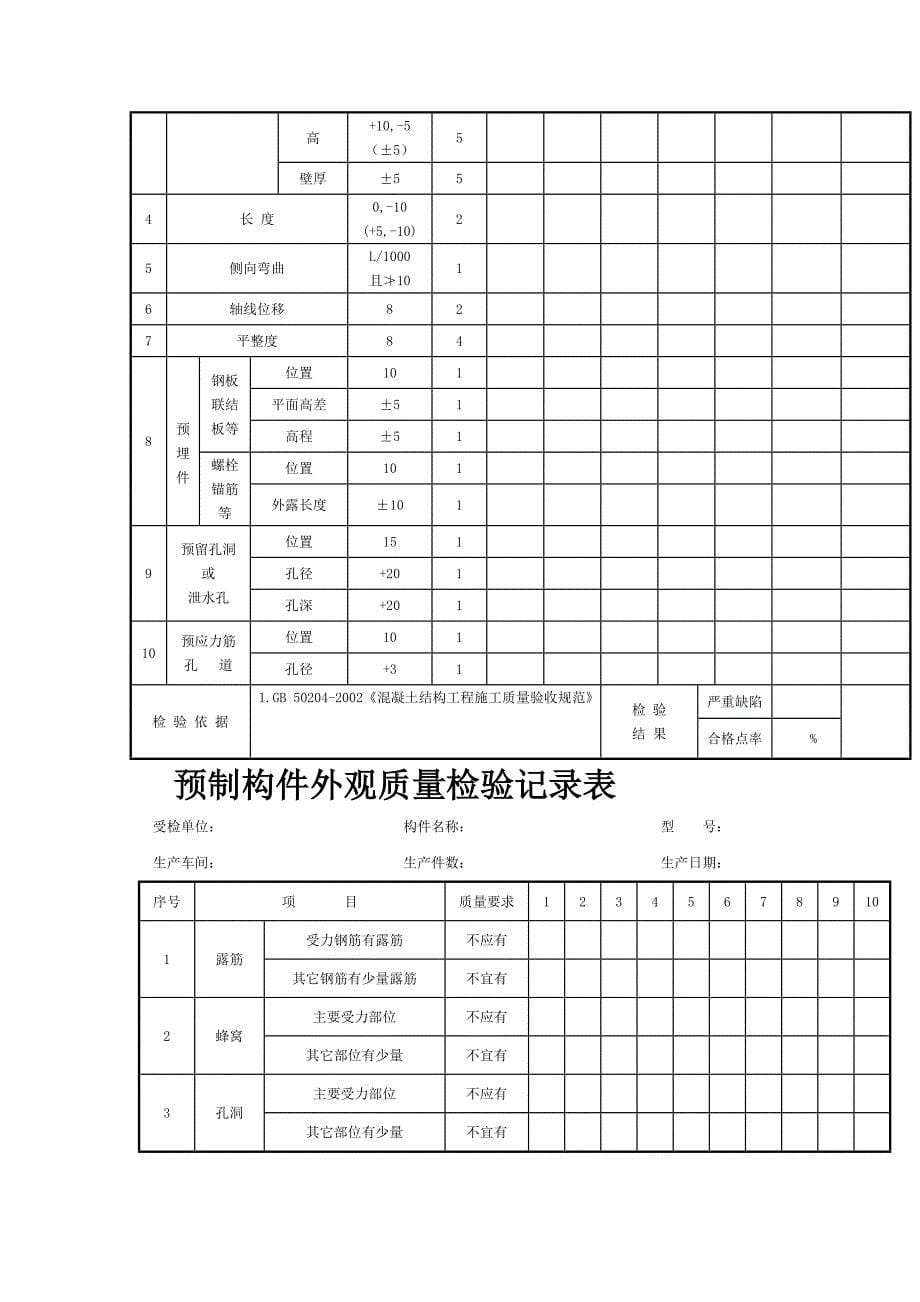

6、径 31/检 验 依 据1.gb 50204-2002混凝土结构工程施工质量验收规范检 验结 果严重缺陷合格点率 %复核： 质检： 检验日期：预制混凝土梁板尺寸偏差检查记录表构件名称： 受检单位: 构件型号:生产日期: 生产件数: 生产工艺：序号项 目质 量要 求检 查点 数检 查 件 数小 计12345检查点合格点1砼抗压强度必须符合2孔道压浆的净浆强度必须符合3断面尺寸宽0,-10（10）5高 10,-5（5）5壁厚554长 度0,-10( 5,-10)25侧向弯曲l/1000且1016轴线位移827平整度848预埋件钢板联结板等位置101平面高差51高程51螺栓锚筋 等位置101外露长度
