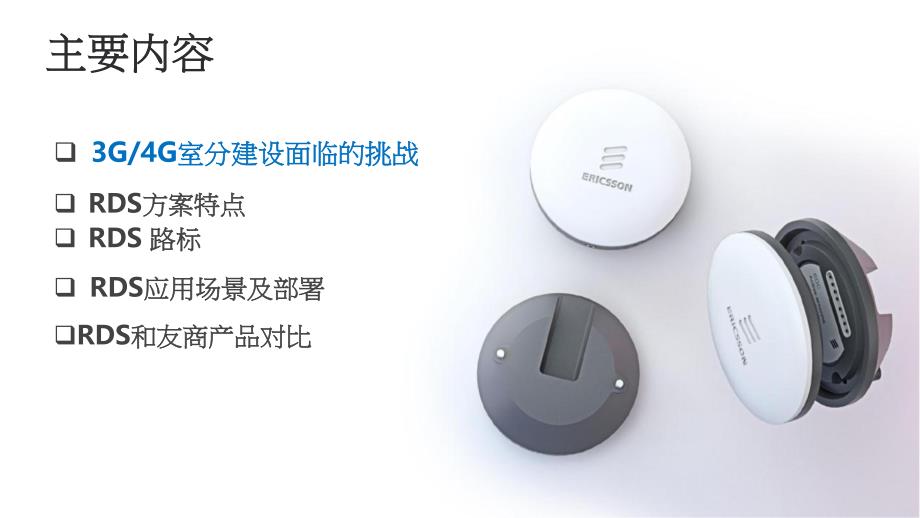

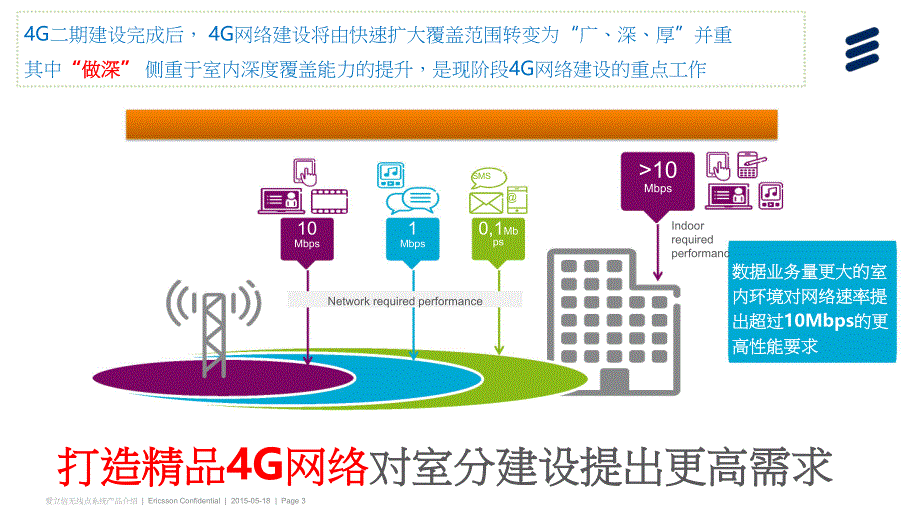

1、 爱立信无线点系统产品介绍james zhao （赵军）customer solution, rnea pmcsmc hub bj ran2015.5 主要内容q 3g/4g室分建设面临的挑战q rds方案特点q rds 路标q rds应用场景及部署qrds和友商产品对比 4g二期建设完成后， 4g网络建设将由快速扩大覆盖范围转变为“广、深、厚”并重其中“做深” 侧重于室内深度覆盖能力的提升，是现阶段4g网络建设的重点工作10mbpssms10mbps1mbps0,1mbindoorrequiredperformancps数据业务量更大的室内环境对网络速率提出超过10mbps的更高性能要求ne

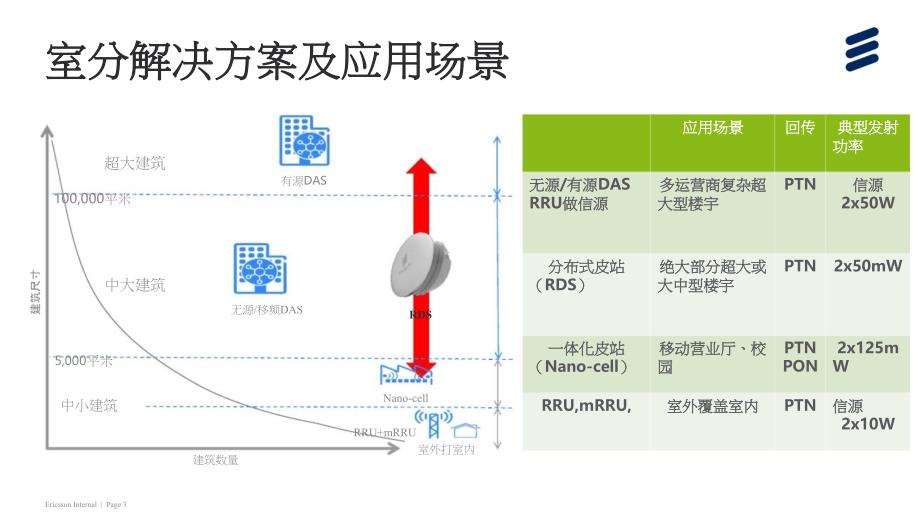

2、twork required performance打造精品4g网络对室分建设提出更高需求爱立信无线点系统产品介绍 | ericsson confidential | 2015-05-18 | page 3 室分凯发k8网页登录的解决方案及应用场景应用场景回传 典型发射功率超大建筑有源das100,000平米无源/有源dasrru做信源多运营商复杂超 ptn大型楼宇信源2x50w分布式皮站（rds）绝大部分超大或 ptn 2x50mw大中型楼宇中大建筑无源/移频dasrds一体化皮站（nano-cell）移动营业厅、校 ptn 2x125m5,000平米园pon wnano-cell中小建筑rru,mrru,室

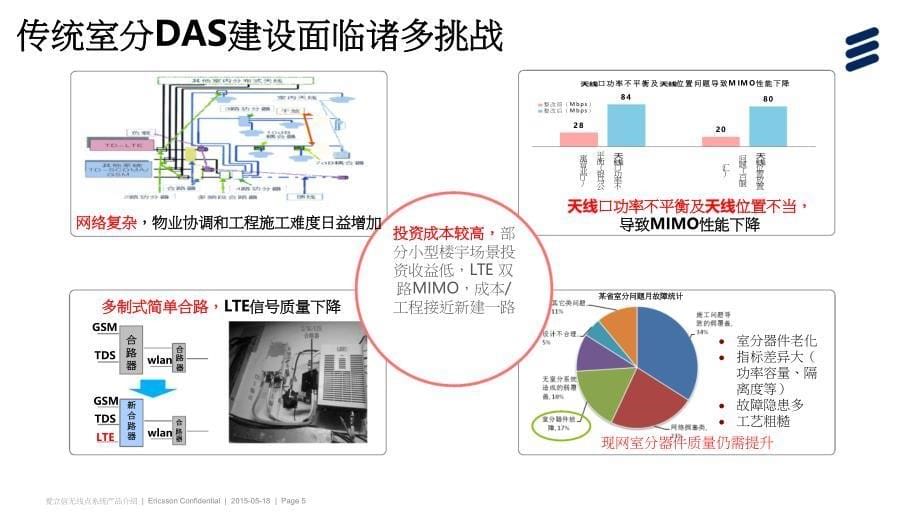

3、外覆盖室内 ptn 信源2x10wrru mrru室外打室内建筑数量ericsson internal | page 3 传统室分das建设面临诸多挑战口 功 率 不 平 衡 及位 置 问 题 导 致 m im o性 能 下 降8480整 改 前 （ m bps）整 改 后 （ m bps）2820平寓问衡营题（口汇位业（银功）置厅百马率放）脑公不置口功率不平衡及位置不当，网络复杂，物业协调和工程施工难度日益增加导致mimo性能下降投资成本较高，部分小型楼宇场景投资收益低，lte 双路mimo，成本/工程接近新建一路某省室分问题月故障统计多制式简单合路，lte信号质量下降gsm合路器室分器件老
4、化ll合tds指标差异大（功率容量、隔离度等）wlan 路器gsmtdslte新合路器故障隐患多工艺粗糙ll合wlan 路器现网室分器件质量仍需提升爱立信无线点系统产品介绍 | ericsson confidential | 2015-05-18 | page 5 后续管理维护实施难上加难p 室分问题的处理优化面临“三难”p “割裂”的优化模式易导致问题“”室分室分问题平均处理时长（小时）大网at u50021619018617817113089大网优化室分优化atu测试直外传供大其平放泄输电网他均站无入问协干源侵题同放器件监控管理难：传统das无法主动监控，目前只能通过投诉、话务分析被动发现
5、问题传统将网络单元“割裂”优化的方式容易造成“顾此失彼”，导致优化过程中的互相影响，最终导致网络的整体质量提升不明显网络测试难：传统室分网络需靠入场步测，物业准入难获取故障定位难：只能定位到站点级，难以进一步准确定位爱立信无线点系统产品介绍 | ericsson confidential | 2015-05-18 | page 6 主要内容q 现阶段lte网络建设关注重点q rds方案特点q rds 路标q rds应用场景及部署qrds和友商产品对比 爱立信的创新力作- 无线点系统rdsq设计优雅美观，适应各种室内场景部署要求ultra compactone network70%仅重300gq
6、室内布线采用标准网线，安装便捷灵活，大幅降低布线成本和部署时间快速部署up to60%q 主设备厂家基站类产品，室内外网络完全融合，提升网络整体性能降低馈缆成本爱立信无线点系统产品介绍 | ericsson confidential | 2015-05-18 | page 8 radio dot systemsolution overviewradio dot ultra compact radiowith flexible mounting discreet and easy to install radio and power over lan cableradio dotinterfac
7、ewcdma / lteran featuresindoor radio unit frequency agnostic software defined radio integrated powering forradio dotscpridigital unit (du) pooled baseband resourcesrbs6000 cabinets rbs6202 features parity and 3gppevolution with leading rbs6000 baseband rbs6601爱立信无线点系统产品介绍 | ericsson confidential | 2
8、015-05-18 | page 9 rds系统架构duirudot无线点系统数字基带单元室频单元光纤连接：标准cpri接口网线连接：为dot远程供电数字基带单元，与宏蜂窝网络通用，保证室分站与室外宏站功能同步升级软件定义无线电，与频段无关，可与du集中或拉远放置，给无线点供电设计美观，易于安装，网线远端供电，集成功放、滤波器“iru dot = rru”和，频段相关爱立信无线点系统产品介绍 | ericsson confidential | 2015-05-18 | page 10 rds架构的优势classical remote radio unitrf tx front-enddig
9、ital interfacedac ethernet 不是为cpri传输设计，prru构架网线传输距离受限lolocprirf rx front-end复杂的硬件设计高功耗adcduplexerradio dotindoor radio unitrf tx front-endcable if i/f digital interface 高度中频集成以减小射频前端尺寸 低功耗 重量轻，方便安装在天花板上 一根网线实现长距传输及混合模式dacrds 架构lolocpriadcrf rx front-endduplexer爱立信无线点系统产品介绍 | ericsson confidential |
10、2015-05-18 | page 11 rds中频集中: ”瘦”radiodotradio dot受益于iru把中频处理功能集中化，功能尽可能“瘦”化，有助于减低成本，提高可靠性，及系统的可扩展性radio dots (rd or dots)网线上传输模拟中频信号，radiodot端能够通过信号的滤波放大，有效克服在传输过程中引入的噪声indoor radio unit (iru)iru 完成模拟中频的数字化与中频信号处理，及与基带的cpri接口，中频处理的集中化有助于系统能力的升级及维护digital unit (du)fiber cablelan cable (cat5/6/7)爱立信无
11、线点系统产品介绍 | ericsson confidential | 2015-05-18 | page 12 rds技术指标 无线点 radio dot (rd) 尺寸10 cm 直径, 重量300g 射频功率 2*50mw, 单点至多覆盖800平米 支持 2x2 mimo ibw 40mhz，支持wdma和lte混模 支持4个wcdma载波，或2个lte载波(20mhz 20mhz） 全向 网线长度: 最长 200 m indoor radio unit (iru) 大小同rbs6000标准基带板卡 支持wcdma/lte混模，与频段无关 iru支持最大dot连接数: 8 与du的接口:
12、cpri光纤，与du最远距离40公里1-8 dots per iru1-12 iru per du digital unit (du), 基带单元 标准的爱立信rbs6000 wcdma和lte基带单元 1个du支持至多12个iru，96个dot爱立信无线点系统产品介绍 | ericsson confidential | 2015-05-18 | page 13 iru室 频单元280 mm31 mm350 mm 高x宽x深：350x31x280mm , 重量3kg 功耗: 最大200w (包括 8个dot) 2 cpri 接口（支持级联）, 8个网口（连接dot）爱立信无线点系统产品介绍 |
13、 ericsson confidential | 2015-05-18 | page 14 radio dot system ossphase 1.0 overviewnew interfacesexisting interfaces and mo modeliruduossexisting iruinterfacesw filesdeployment and sw managementprovisioning and observability. rd bar code is scanned at installation and ties location toexisting rbs mo model used for cell configuration down to iruinventory managementmanagement level. rd sw bundled in the iru sw loadcommon configuration profile per iru & all rdsrd cable and unit faults are reported to the irufaulty rds reported as d
