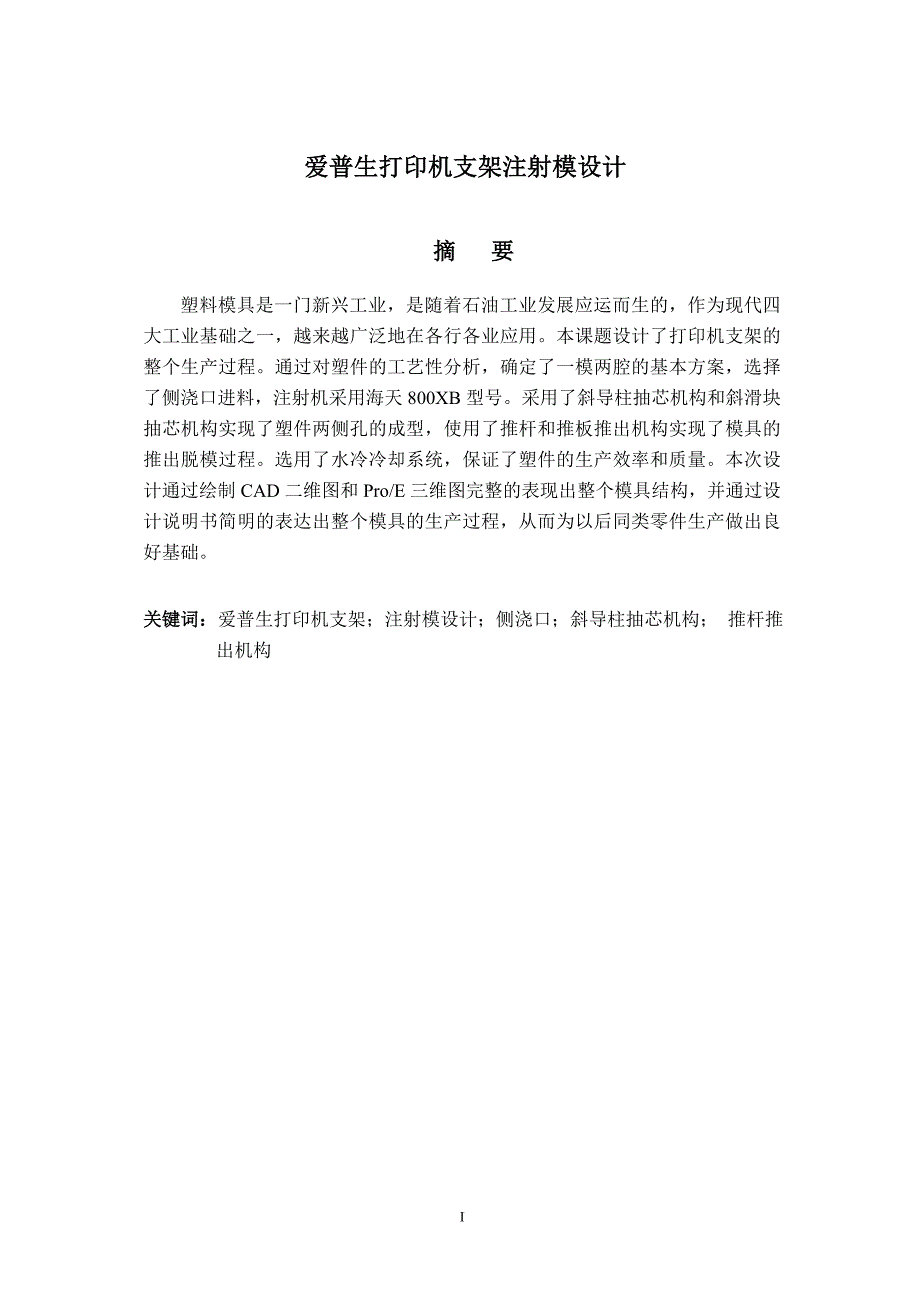

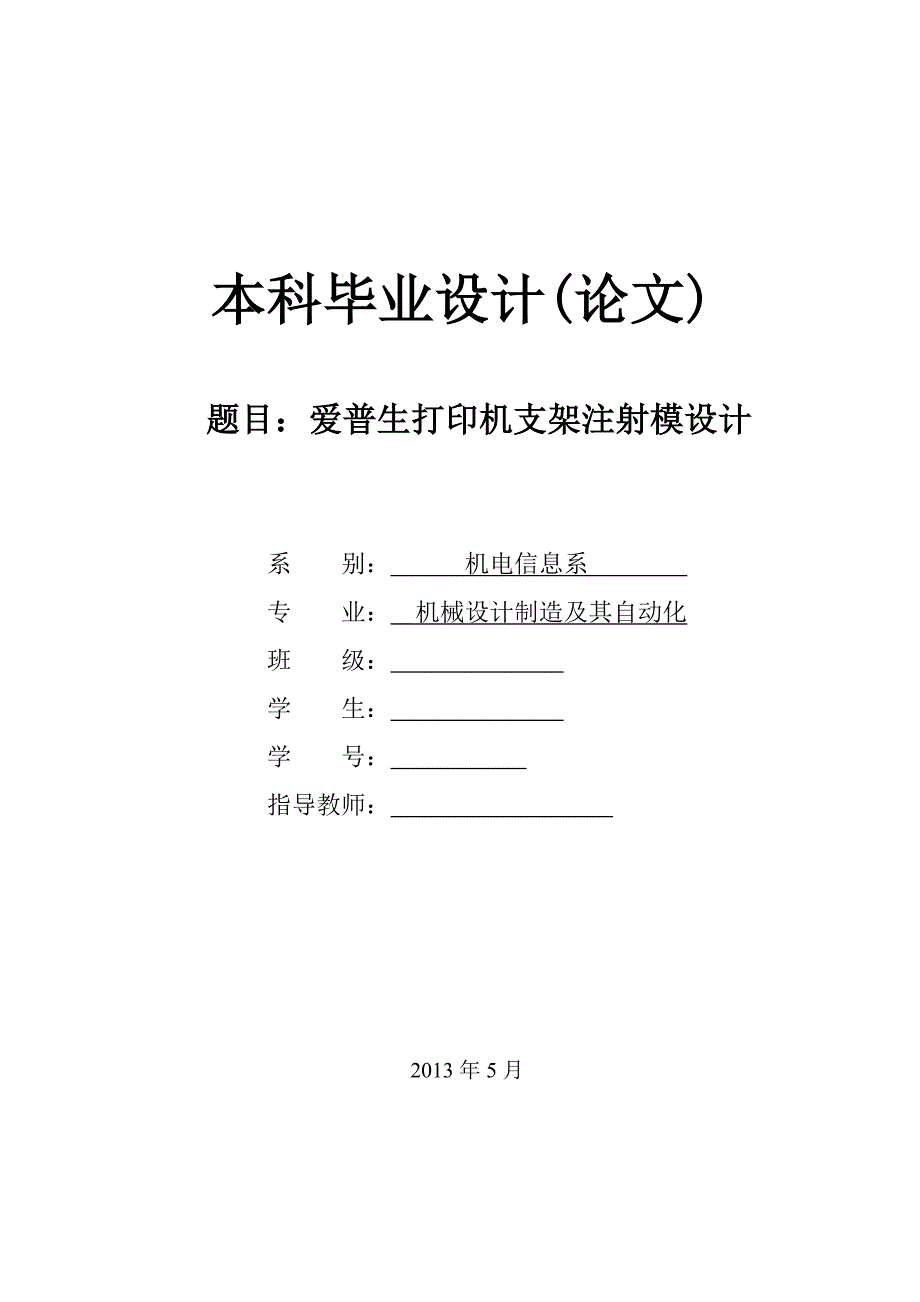

1、本科毕业设计(论文)题目：爱普生打印机支架注射模设计系 别： 机电信息系 专 业： 机械设计制造及其自动化班 级： 学 生： 学 号： 指导教师： 2013年5月爱普生打印机支架注射模设计 摘 要塑料模具是一门新兴工业，是随着石油工业发展应运而生的，作为现代四大工业基础之一，越来越广泛地在各行各业应用。本课题设计了打印机支架的整个生产过程。通过对塑件的工艺性分析，确定了一模两腔的基本方案，选择了侧浇口进料，注射机采用海天800xb型号。采用了斜导柱抽芯机构和斜滑块抽芯机构实现了塑件两侧孔的成型，使用了推杆和推板推出机构实现了模具的推出脱模过程。选用了水冷冷却系统，保证了塑件的生产效率和质量。本

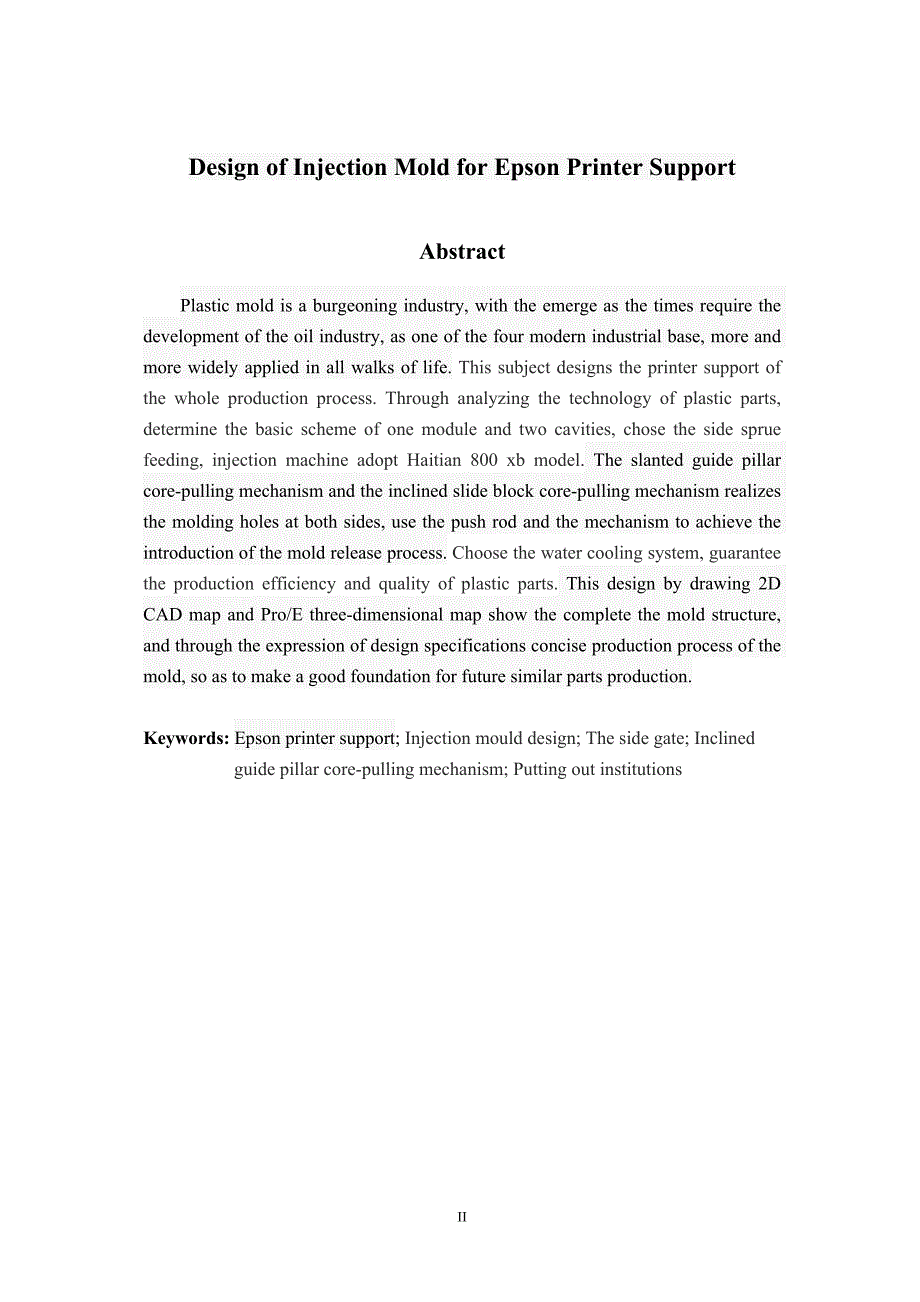

2、次设计通过绘制cad二维图和pro/e三维图完整的表现出整个模具结构，并通过设计说明书简明的表达出整个模具的生产过程，从而为以后同类零件生产做出良好基础。关键词：爱普生打印机支架；注射模设计；侧浇口；斜导柱抽芯机构； 推杆推出机构idesign of injection mold for epson printer supportabstractplastic mold is a burgeoning industry, with the emerge as the times require the development of the oil industry, as one of the
3、 four modern industrial base, more and more widely applied in all walks of life. this subject designs the printer support of the whole production process. through analyzing the technology of plastic parts, determine the basic scheme of one module and two cavities, chose the side sprue feeding, injec
4、tion machine adopt haitian 800 xb model. the slanted guide pillar core-pulling mechanism and the inclined slide block core-pulling mechanism realizes the molding holes at both sides, use the push rod and the mechanism to achieve the introduction of the mold release process. choose the water cooling
5、system, guarantee the production efficiency and quality of plastic parts. this design by drawing 2d cad map and pro/e three-dimensional map show the complete the mold structure, and through the expression of design specifications concise production process of the mold, so as to make a good foundatio

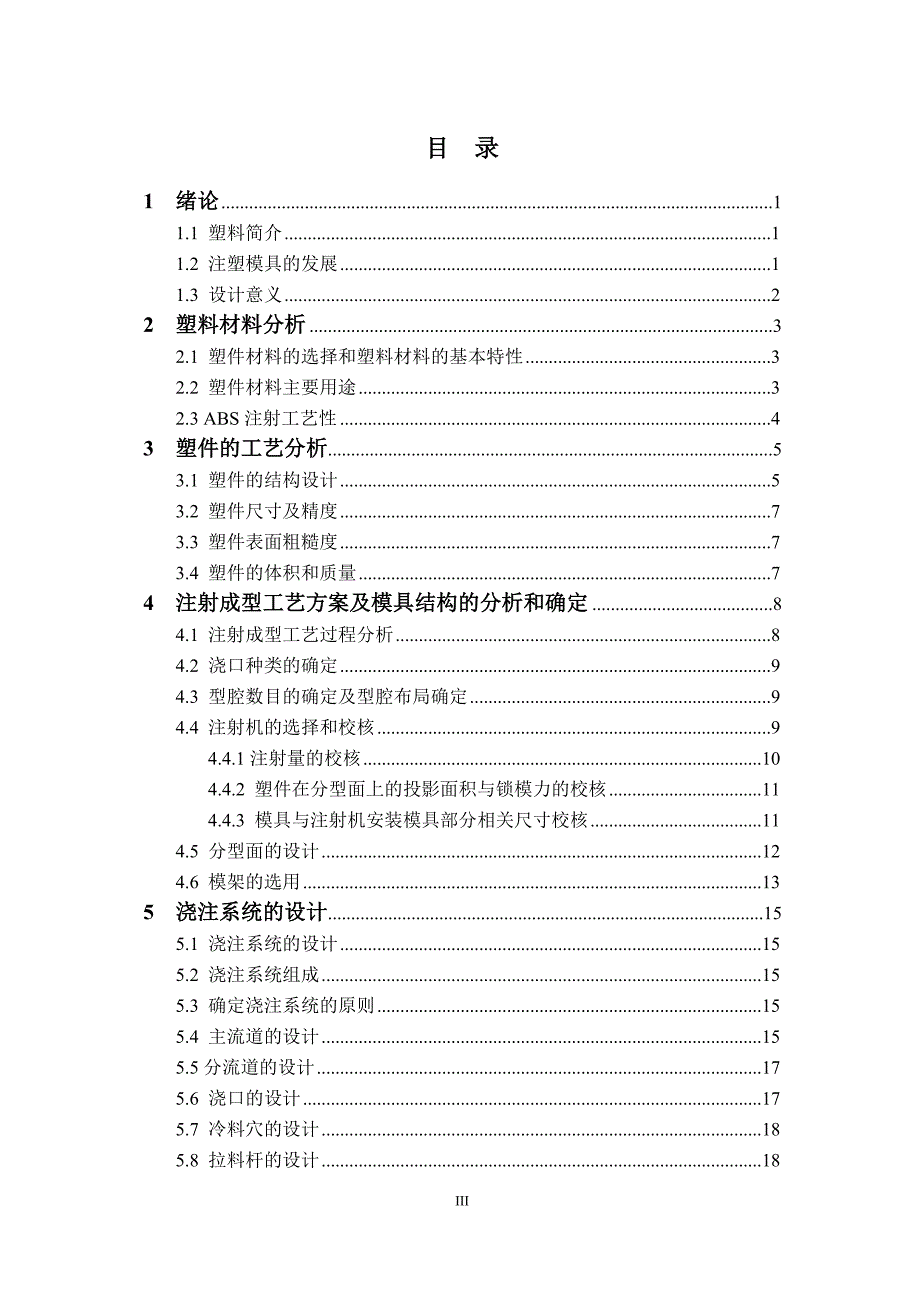

6、n for future similar parts production.keywords: epson printer support; injection mould design; the side gate; inclined guide pillar core-pulling mechanism; putting out institutionsii目 录1 绪论11.1 塑料简介11.2 注塑模具的发展11.3 设计意义22 塑料材料分析32.1 塑件材料的选择和塑料材料的基本特性32.2 塑件材料主要用途32.3 abs注射工艺性43 塑件的工艺分析53.1 塑件的结构设计53
7、.2 塑件尺寸及精度73.3 塑件表面粗糙度73.4 塑件的体积和质量74 注射成型工艺方案及模具结构的分析和确定84.1 注射成型工艺过程分析84.2 浇口种类的确定94.3 型腔数目的确定及型腔布局确定94.4 注射机的选择和校核94.4.1注射量的校核104.4.2 塑件在分型面上的投影面积与锁模力的校核114.4.3 模具与注射机安装模具部分相关尺寸校核114.5 分型面的设计124.6 模架的选用135 浇注系统的设计155.1 浇注系统的设计155.2 浇注系统组成155.3 确定浇注系统的原则155.4 主流道的设计155.5分流道的设计175.6 浇口的设计175.7 冷料穴的

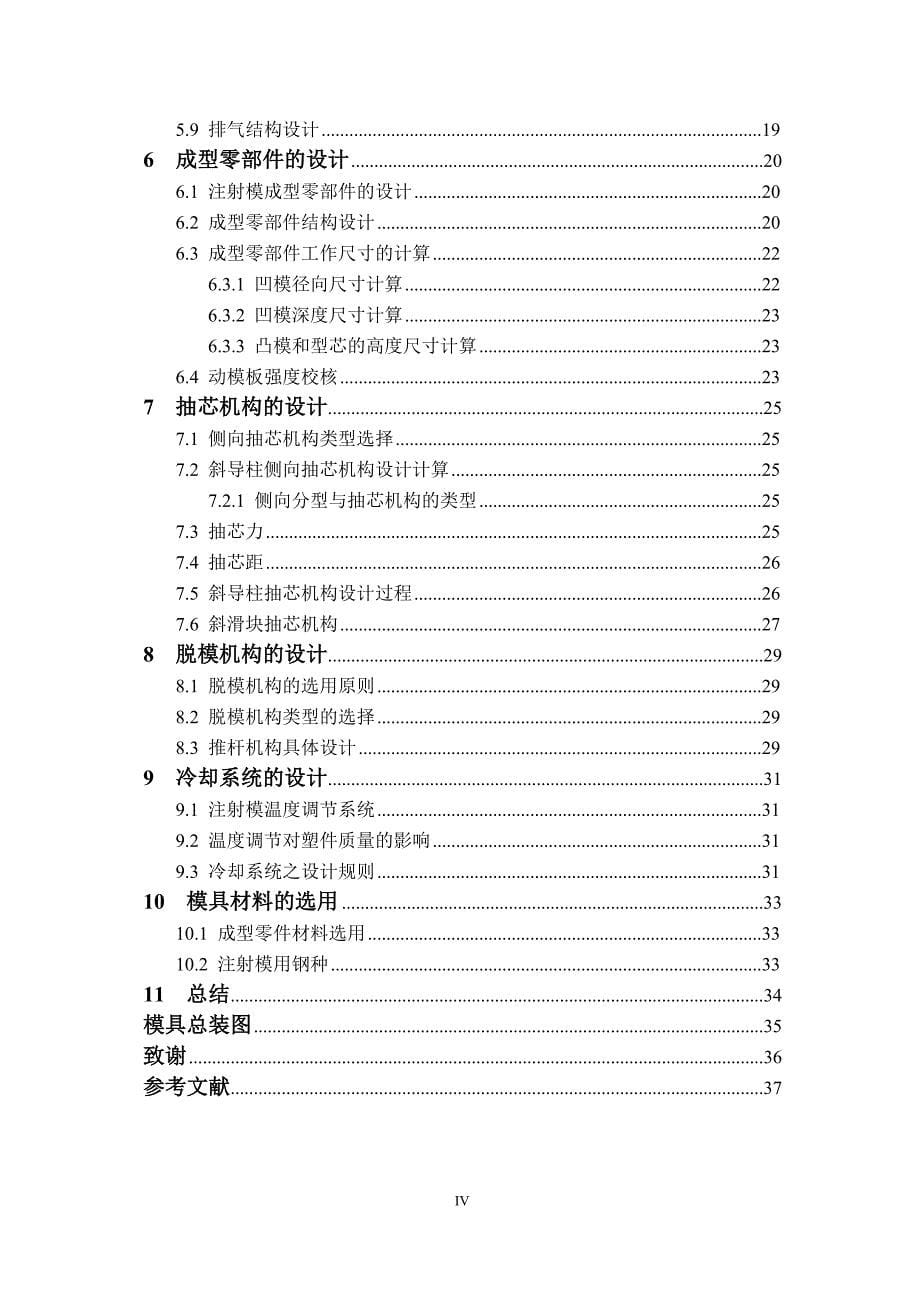

8、设计185.8 拉料杆的设计185.9 排气结构设计196 成型零部件的设计206.1 注射模成型零部件的设计206.2 成型零部件结构设计206.3 成型零部件工作尺寸的计算226.3.1 凹模径向尺寸计算226.3.2 凹模深度尺寸计算236.3.3 凸模和型芯的高度尺寸计算236.4 动模板强度校核237 抽芯机构的设计257.1 侧向抽芯机构类型选择257.2 斜导柱侧向抽芯机构设计计算257.2.1 侧向分型与抽芯机构的类型257.3 抽芯力257.4 抽芯距267.5 斜导柱抽芯机构设计过程267.6 斜滑块抽芯机构278 脱模机构的设计298.1 脱模机构的选用原则298.2 脱
9、模机构类型的选择298.3 推杆机构具体设计299 冷却系统的设计319.1 注射模温度调节系统319.2 温度调节对塑件质量的影响319.3 冷却系统之设计规则3110 模具材料的选用3310.1 成型零件材料选用3310.2 注射模用钢种3311 总结34模具总装图35致谢36参考文献37371 绪论1 绪论模具制造是国家经济建设中的一项重要产业，振兴和发展我国的模具工业，日益受到人们的重视和关注。“模具是工业生产的基础工艺装备”也已经成为广大业内人士的共识。在电子、汽车、电机、电器、仪器、仪表、家电和通信等产品中，60�%的零部件都要依靠模具成形。用模具生产制件所具备的高精度、高复杂
10、程度、高一致性、高生产率和低消耗，是其它加工制造方法所不能比拟的。模具又是“效益放大器”，用模具生产的最终产品的价值，往往是模具自身价值的几十倍、上百倍。模具工业是制造业中的一项基础产业，是技术成果转化的基础，同时本身又是高新技术产业的重要领域。1.1 塑料简介塑料是以树脂为主要成分的高分子材料，它在一定的温度和压力下具有流动性。可以被模塑成型为一定的几何形状和尺寸，并在成型固化后保持其既得形状而不发生变化。塑料有很多优异性能，广泛应用于现代工业和日常生活，它具有密度小，质量轻，比强度高，绝缘性能好，介电损耗低，化学稳定性高，减摩耐磨性能好，减振隔音性能好等诸多优点。另外，许多塑料还具有防水、
11、防潮、防透气、防辐射及耐瞬时烧蚀等特殊性能1。塑料以从代替部分金属、木材、皮革及无机材料发展成为各个部门不可缺少的一种化学材料，在国民经济中，塑料制作已成为各行各业不可缺少的重要材料之一。1.2 注塑模具的发展将塑料成型为制品的生产方法很多，最常用的有注射，挤出，压缩，压注，压延和吹塑等。其中，注射成型是塑料成型加工中最普遍采用的方法。除氟塑料外，几乎的有的热塑性塑料都可以采用此方法成型。它具有成型周期短，能一次成型外形复杂、尺寸精度较高、易于实现全自动化生产等一系列优点。因此广泛用于塑料制件的生产中，其产口占目前塑料制件生产的30%左右。但注射成型的设备价格及模具制造费用较高，不适合单件及批
12、量较小的塑料件的生产。要了解注射成型和注射模，首先得了解注射机的一些基本知识，注射机是注射成型的主要设备，依靠该设备将粒状塑料通过高压加热等工序进行注射。注射机为热塑性或热固性塑料注射成型所用的主要设备，按其外形可分为立式、卧式、直角式三种，由注射装置、锁模装置、脱模装置，模板机架系统等组成。毕业设计（论文）注射成型是根据金属压铸成型原理发展而来的，其基本原理是利用塑料的可挤压性和可模塑性。首先将松散的粒状或粉状成型物料从注射机的料斗送入高温的机筒内加热熔融塑化，使之成为粘流态熔体，然后在柱塞或螺杆的高压推动下，以很大的流速通过料筒前端的喷嘴注射进入温度较低的闭合模具中，经过一段保压冷却定型时
13、间后，开启模具便可以从模腔中脱出具有一定形状和尺寸的塑料制品。注射成型生产中使用的模具叫注射模，它是实现注射成型生产的工艺装备。注射模的种类很多，其结构与塑料品种、塑件的复杂程度和注射机的种类等很多因素有关，其基本结构都是由动模和定模两大部分组成的。定模部分安装在注射机的固定板上，动模部分安装在注射机的移动模板上，在注射成型过程中它随注射机上的合模系统运动。注射成型时动模部分与定模部分由导柱导向而闭合。一般注射模由成型零部件、合模导向机构、浇注系统、侧向分型与抽芯机构、推出机构、加热和冷却系统、排气系统及支承零部件组成。注射模、塑料原材料和注射机通过注射成型工艺联系在一起。注射成型工艺的核心问
14、题就是采用一切措施以得到塑化良好的塑料熔体，并把它注射到型腔中去，在控制条件下冷却定型，使塑件达到所要求的质量。注射机和模具结构确定以后，注射成型工艺条件的选择与控制便是决定成型质量的主要因素。注射成型有三大工艺条件，即：温度、压力、时间。在成型过程中，尤其是精密制品的成型，要确立一组最佳的成型条件决非易事，因为影响成型条件的因素太多，有制品形状、模具结构、注射装备、原材料、电压波动及环境温度等。塑料模具的设计不但要采用cad技术，而且还要采用计算机辅助工程（cae）技术。这是发展的必然趋势。注塑成型分两个阶段，即开发/设计阶段（包括产品设计、模具设计和模具制造）和生产阶段（包括购买材料、试模
15、和成型）。传统的注塑方法是在正式生产前，由于设计人员凭经验与直觉设计模具，模具装配完毕后，通常需要几次试模，发现问题后，不仅需要重新设置工艺参数，甚至还需要修改塑料制品和模具设计，这势必增加生产成本，延长产品开发周期。目前国际市场上主要流行的，运用范围最广的注射模流动模拟分析软件有澳大利亚的moldflow、美国的cflow、华中科技大学的h-flow等。其中moldflow软件包括三个部分：moldflow plastics advisers （产品优化顾问，简称mpa），moldflow plastics insight （注射成型模拟分析，简称mpi），moldflow plastics xpert （注射成型过程控制专家，简称mpx）。采用cae技术，可以完全代替试模，cae技术提供了从制品
