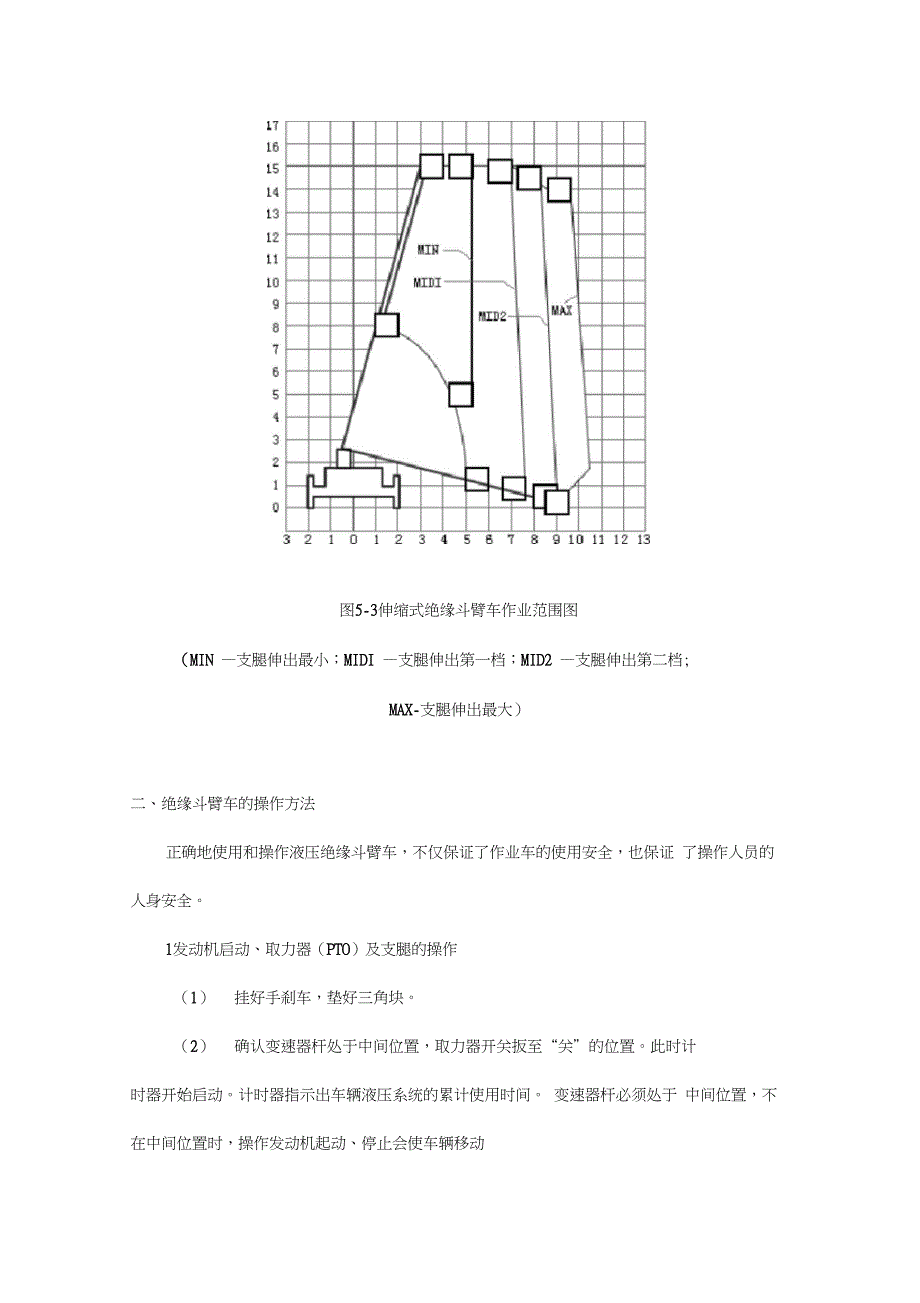

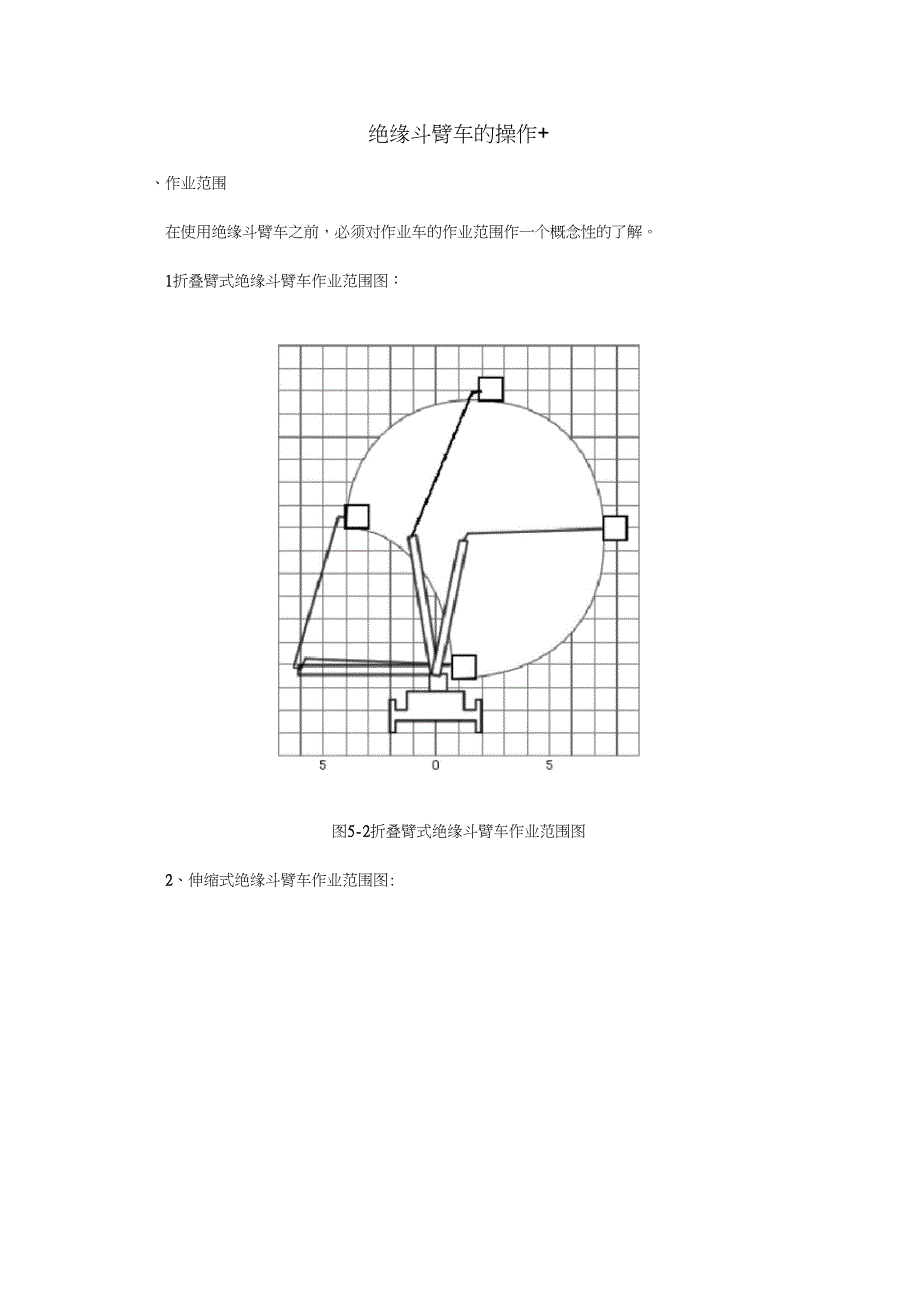

1、绝缘斗臂车的操作 、作业范围在使用绝缘斗臂车之前，必须对作业车的作业范围作一个概念性的了解。1折叠臂式绝缘斗臂车作业范围图：图5-2折叠臂式绝缘斗臂车作业范围图2、伸缩式绝缘斗臂车作业范围图:图5-3伸缩式绝缘斗臂车作业范围图（min 支腿伸出最小；midi 支腿伸出第一档；mid2 支腿伸出第二档;max-支腿伸出最大）二、绝缘斗臂车的操作方法正确地使用和操作液压绝缘斗臂车，不仅保证了作业车的使用安全，也保证 了操作人员的人身安全。1发动机启动、取力器（pto）及支腿的操作（1）挂好手刹车，垫好三角块。（2）确认变速器杆处于中间位置，取力器开关扳至“关”的位置。此时计时器开始启动。计时器指示

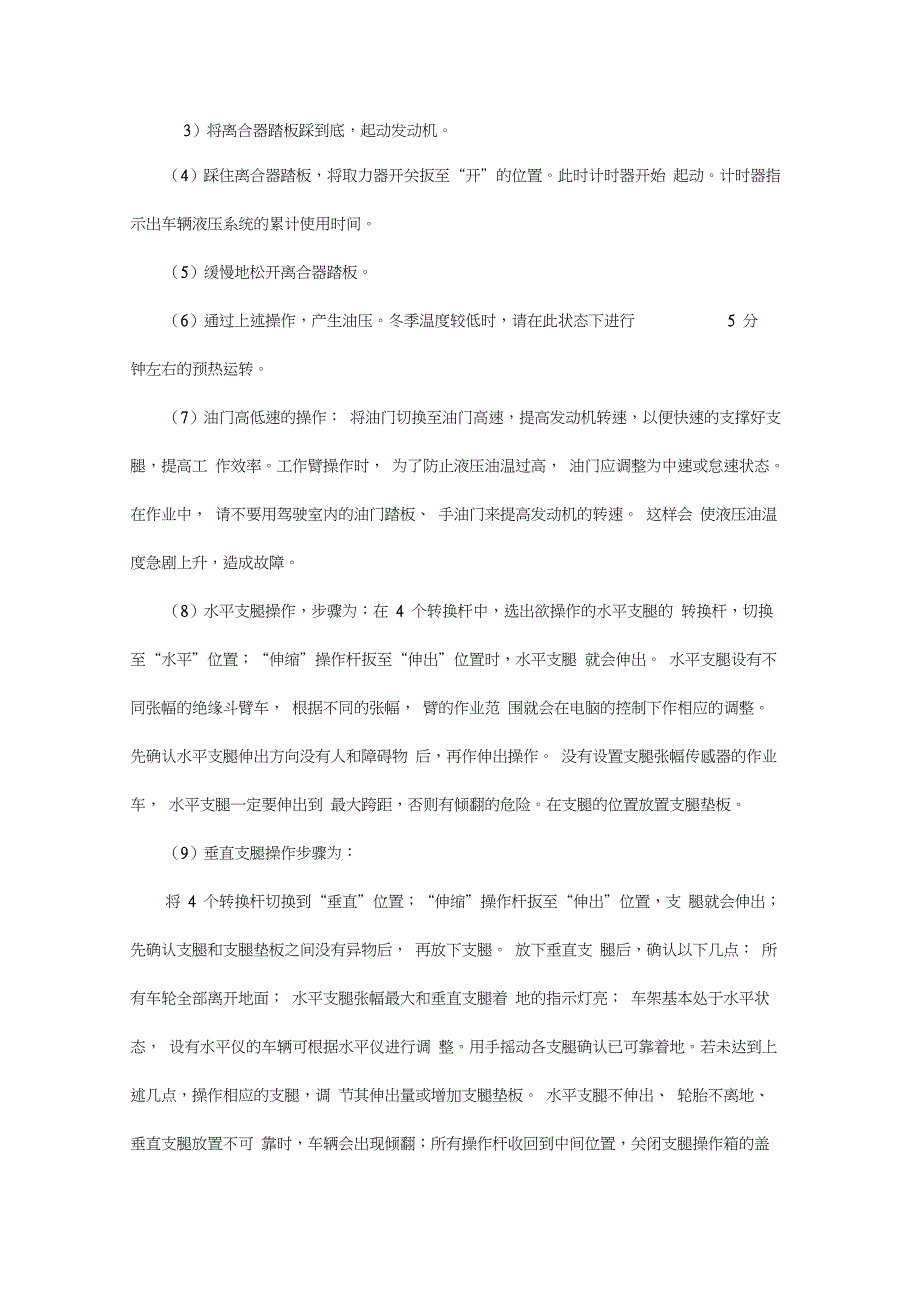

2、出车辆液压系统的累计使用时间。 变速器杆必须处于 中间位置，不在中间位置时，操作发动机起动、停止会使车辆移动3）将离合器踏板踩到底，起动发动机。（4）踩住离合器踏板，将取力器开关扳至“开”的位置。此时计时器开始 起动。计时器指示出车辆液压系统的累计使用时间。（5）缓慢地松开离合器踏板。（6）通过上述操作，产生油压。冬季温度较低时，请在此状态下进行5 分钟左右的预热运转。（7）油门高低速的操作： 将油门切换至油门高速，提高发动机转速，以便快速的支撑好支腿，提高工 作效率。工作臂操作时， 为了防止液压油温过高， 油门应调整为中速或怠速状态。 在作业中， 请不要用驾驶室内的油门踏板、 手油门来提高发
3、动机的转速。 这样会 使液压油温度急剧上升，造成故障。（8）水平支腿操作，步骤为：在 4 个转换杆中，选出欲操作的水平支腿的 转换杆，切换至“水平”位置；“伸缩”操作杆扳至“伸出”位置时，水平支腿 就会伸出。 水平支腿设有不同张幅的绝缘斗臂车， 根据不同的张幅， 臂的作业范 围就会在电脑的控制下作相应的调整。 先确认水平支腿伸出方向没有人和障碍物 后，再作伸出操作。 没有设置支腿张幅传感器的作业车， 水平支腿一定要伸出到 最大跨距，否则有倾翻的危险。在支腿的位置放置支腿垫板。（9）垂直支腿操作步骤为：将 4 个转换杆切换到“垂直”位置；“伸缩”操作杆扳至“伸出”位置，支 腿就会伸出；先确认支腿

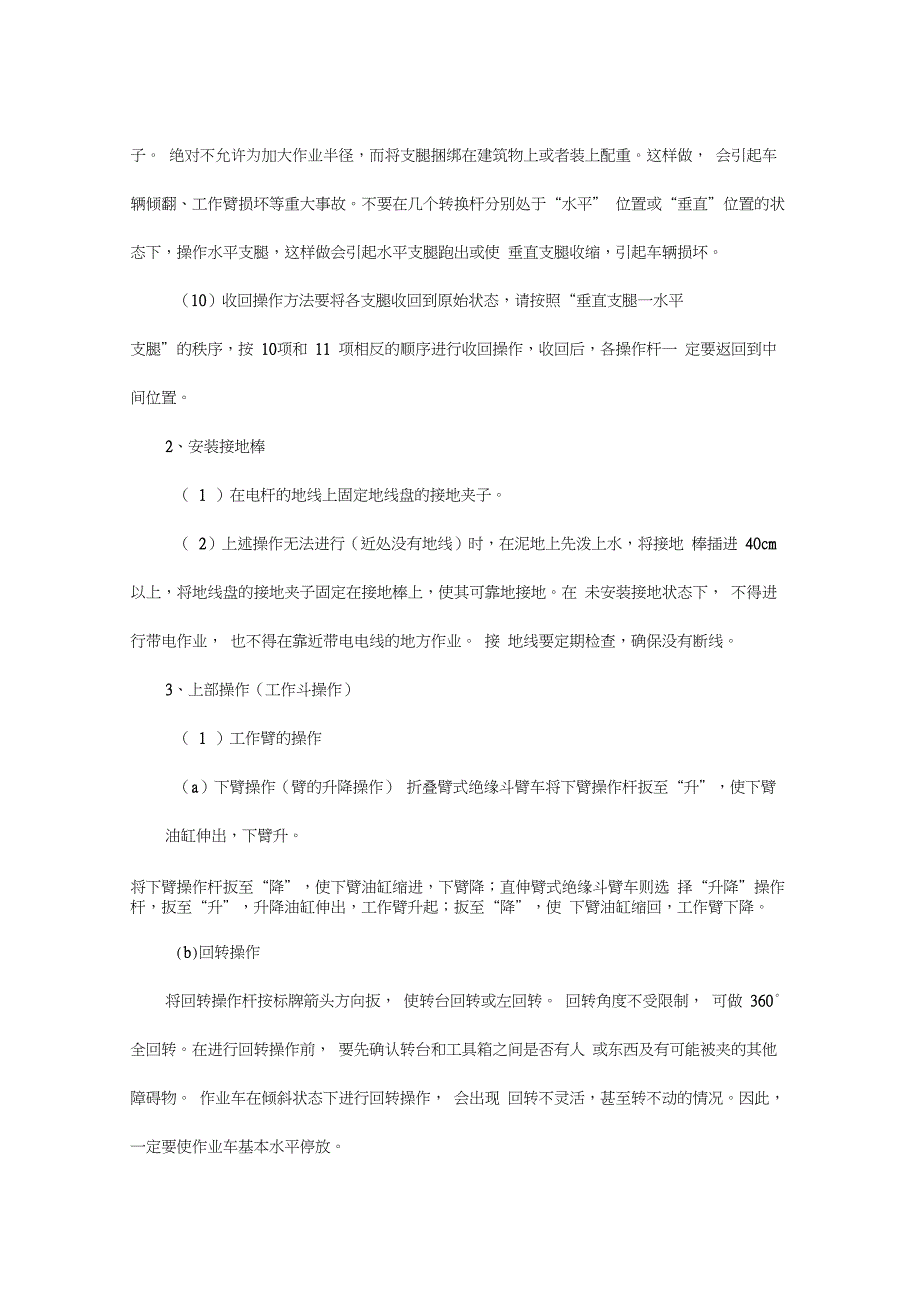

4、和支腿垫板之间没有异物后， 再放下支腿。 放下垂直支 腿后，确认以下几点： 所有车轮全部离开地面； 水平支腿张幅最大和垂直支腿着 地的指示灯亮； 车架基本处于水平状态， 设有水平仪的车辆可根据水平仪进行调 整。用手摇动各支腿确认已可靠着地。若未达到上述几点，操作相应的支腿，调 节其伸出量或增加支腿垫板。 水平支腿不伸出、 轮胎不离地、 垂直支腿放置不可 靠时，车辆会出现倾翻；所有操作杆收回到中间位置，关闭支腿操作箱的盖子。 绝对不允许为加大作业半径，而将支腿捆绑在建筑物上或者装上配重。这样做， 会引起车辆倾翻、工作臂损坏等重大事故。不要在几个转换杆分别处于“水平” 位置或“垂直”位置的状态下，
5、操作水平支腿，这样做会引起水平支腿跑出或使 垂直支腿收缩，引起车辆损坏。（10）收回操作方法要将各支腿收回到原始状态，请按照“垂直支腿一水平支腿”的秩序，按 10项和 11 项相反的顺序进行收回操作，收回后，各操作杆一 定要返回到中间位置。2、安装接地棒（ 1 ）在电杆的地线上固定地线盘的接地夹子。（ 2）上述操作无法进行（近处没有地线）时，在泥地上先泼上水，将接地 棒插进 40cm 以上，将地线盘的接地夹子固定在接地棒上，使其可靠地接地。在 未安装接地状态下， 不得进行带电作业， 也不得在靠近带电电线的地方作业。 接 地线要定期检查，确保没有断线。3、上部操作（工作斗操作）（ 1 ）工作臂的
6、操作（a）下臂操作（臂的升降操作） 折叠臂式绝缘斗臂车将下臂操作杆扳至“升”，使下臂油缸伸出，下臂升。将下臂操作杆扳至“降”，使下臂油缸缩进，下臂降；直伸臂式绝缘斗臂车则选 择“升降”操作杆，扳至“升”，升降油缸伸出，工作臂升起；扳至“降”，使 下臂油缸缩回，工作臂下降。(b)回转操作将回转操作杆按标牌箭头方向扳， 使转台回转或左回转。 回转角度不受限制， 可做 360全回转。在进行回转操作前， 要先确认转台和工具箱之间是否有人 或东西及有可能被夹的其他障碍物。 作业车在倾斜状态下进行回转操作， 会出现 回转不灵活，甚至转不动的情况。因此，一定要使作业车基本水平停放。(c )上臂操作(伸缩操作

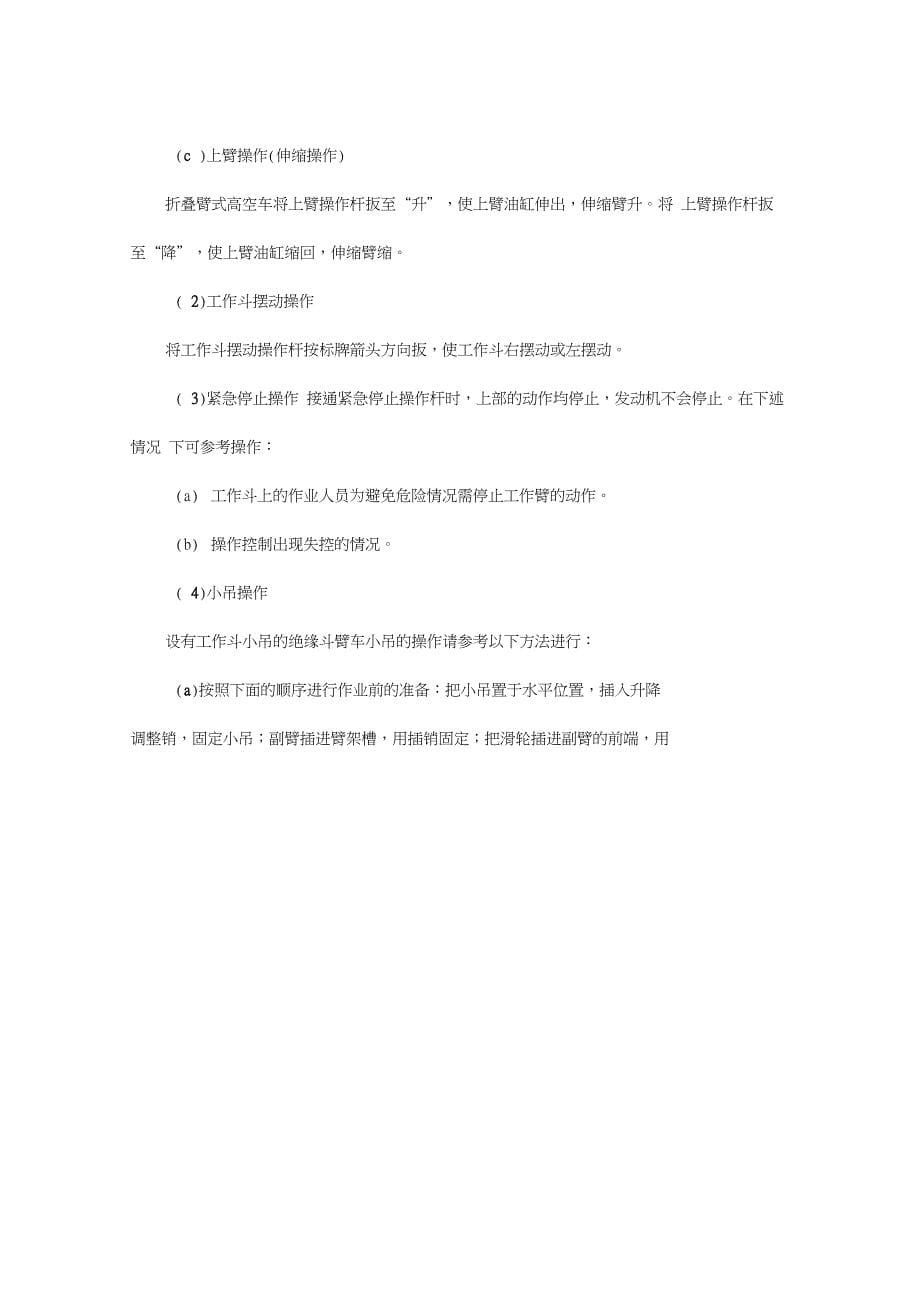

7、)折叠臂式高空车将上臂操作杆扳至“升”，使上臂油缸伸出，伸缩臂升。将 上臂操作杆扳至“降”，使上臂油缸缩回，伸缩臂缩。( 2)工作斗摆动操作将工作斗摆动操作杆按标牌箭头方向扳，使工作斗右摆动或左摆动。( 3)紧急停止操作 接通紧急停止操作杆时，上部的动作均停止，发动机不会停止。在下述情况 下可参考操作：(a) 工作斗上的作业人员为避免危险情况需停止工作臂的动作。(b) 操作控制出现失控的情况。( 4)小吊操作设有工作斗小吊的绝缘斗臂车小吊的操作请参考以下方法进行：(a)按照下面的顺序进行作业前的准备：把小吊置于水平位置，插入升降调整销，固定小吊；副臂插进臂架槽，用插销固定；把滑轮插进副臂的前端
8、，用螺栓固定；挂好在吊车滚筒内的纤维绳；确定副臂的位置，升降固定销购在固定 装置，把调整旋转插销放在垂直位置，并固定回转。（b）小吊缆绳的检查表（作业前按下表顺序进行检查）表5-1 小吊缆绳的检查表顺序项目现象对策1套环龟裂目视检查，如有龟裂损伤，请更换2磨损变形目视检查，明显磨损或变形，请更换3末端处理部损伤，线头松开有1/2以上的线头散开，容易在绳索内部发生脱落以至套环脱落，请更换4指示（器）绳（指示绳脱落）指示（器）绳看不见指示（器）绳被拉到绳索中看不见，说 明在绳索内部发生脱落，将导致套环脱 落，所以请更换5绳索外层损伤目视检查，在外层有一根损伤，就需更 换（对起毛多的要注意检查）6内
9、层损伤在绳索外侧用触感检查，有凹凸的可能内层已损伤，请更换7绳索潮湿潮湿后，将减低绝缘性能，会引起触电， 所以绝对不允许进行带电作业。另外， 与干燥时相比拉伸强度减低约 85%所 以请充分干燥后适用。8吊钩防脱落装损伤目视检查，有损伤的请更换置卸载松弛螺栓应可靠拧紧，如松弛请拧紧绳索属定期更换零件。在使用过程中由于紫外线、材质老化或由于磨损使强度减 低，所以即使未损伤，也必须注意每年更换一次。小吊绳索使用注意事项：不使用小吊时，必须盖好小吊罩盖；雨天不要使用；含有水分的绳索要充分干燥后使用；如只是外层松弛，绳索的强度要下降。所以把整根绳索整平为相同张紧 力后使用；注意小吊绳索卷筒上不要乱卷绕；
10、为保护绳索前端加工部位，请不要将绳索前端红色部位卷入滑轮头部；为了防止绳索从卷筒脱落，请不要把绳索尾部的红色部位抽放至滑轮；注意绳索不要与锐角物摩擦；请不要把绳索当作挂钩绳子使用。（c ）小吊载荷各种设有工作斗小吊装置的绝缘型液压绝缘斗臂车对小吊设置的起重载荷 各不相同，应仔细阅读其使用说明书，按要求操作。（d）操作将小吊操作杆扳至“升”，吊钩上升。将小吊操作杆扳至“降”，吊钩下降 不能用上下臂的升降操作来起吊物品，否则会损坏副臂，造成重大事故。（5）辅助装置的操作用辅助装置操作杆进行操作，主要用来使用液压工具。设置辅助装置的绝缘 斗臂车可以参考以下方法进行操作。(a)注意事项 在对液压快速接
11、头装卸时，应把辅助操作杆扳倒中间位置。 绝对不要扭曲、折弯油管。 装卸油管时请把金属环的缺口对准插销，拉出金属滑环。 装好油管后，旋转金属滑环，将缺口和插销错开。 要防止快速接头沾上垃圾、泥以及损伤。 液压工具使用后，一定要把辅助操作杆扳至中间位置。 把液压工具接到液压口之前，要先确认一下油压口的最大吐出流量是否 和油压工具的必要流量相符合，若流量不相符合，液压工具不能正常进行工作。 油压口的最大流量和最大压力。 各类型车辆各不相同， 使用前务必了解清楚。 液 压工具的必要流量请参考工具的操作说明书。 不使用辅助装置时，请把油压口的接头用附带的盖子盖好，如果不盖住 的话，垃圾等物会进入油管造成
12、油压零件的故障。( b )操作 把油压口的进油、回油及泄油接头和装在油压工具上的接头连接上。 把辅助操作杆转换到“工具”这一边。 用操作液压工具的操作杆进行操作。4、下部操作(转台处的操作)( 1 )工作臂的操作在工作臂收回到托架上的状态下，不可进行工作臂的回转操作(a)下臂操作(或升降操作)折叠臂式绝缘斗臂车，将下臂操作杆扳至“升”, 使下臂油缸伸出， 下臂升；将下臂操作杆扳至 “降” ，使下臂油缸缩进， 下臂降。直伸臂式绝缘斗臂车，选择“升降”操作杆，扳至“升”，升降油缸伸出， 工作臂伸长；扳至“缩”，伸缩油缸缩回，工作臂降落。(b)上臂操作(或伸缩操作)折叠臂式绝缘斗臂车， 将上臂操作杆
13、扳至 “升” ，使上臂油缸伸出， 上臂升； 将上臂操作杆扳至“降”，上臂油缸缩进，工作臂降落。直伸臂式绝缘斗臂车，选择“伸缩”操作杆，扳至“伸”，伸缩油缸伸出， 工作臂伸长；扳至“缩”，伸缩油缸缩回，工作臂缩短。( c )回转操作将回转操作杆按标牌箭头方向扳，转台左回转或右回转。( 2)紧急停止操作 使用紧急停止操作杆进行紧急停止操作。接通紧急停止操作杆时，上部及下 部操作的全部动作均停止，上述操作主要在以下情况时进行：(a) 地面上的人员判断继续由上部进行操作会出现危险的情况；(b) 操作控制出现失控的情况。( 3)应急泵的操作 该操作用应急泵开关来进行。绝缘斗臂车因发动机或泵出现故障，是操
14、作无 法进行时， 可启动应急泵， 使工作斗上的作业人员安全降到地面。 只有在应急开 关“接通”时，应急泵工作。应急泵一次动作时间在 30 秒内，到下一次起动， 必须要等待 30 秒的间隔才可以进行。为了防止损坏应急泵，应急泵不要用于常 规作业，也不要在不符合的状态下进行动作。 操作前须确认取力器和发动机钥匙开关拨至“ on位置。三、使用绝缘斗臂车的注意事项 在使用斗臂车进行作业之前，必须全面了解绝缘斗臂车的操作步骤及性能。1、进行定期检查在开始作业之前，应进行作业前的检查。每月进行一次定期的自行检查（月 度检查及年度检查），并将检查的结果记录保存。带电绝缘斗臂车，需要在每六 个月内作一定期的绝
