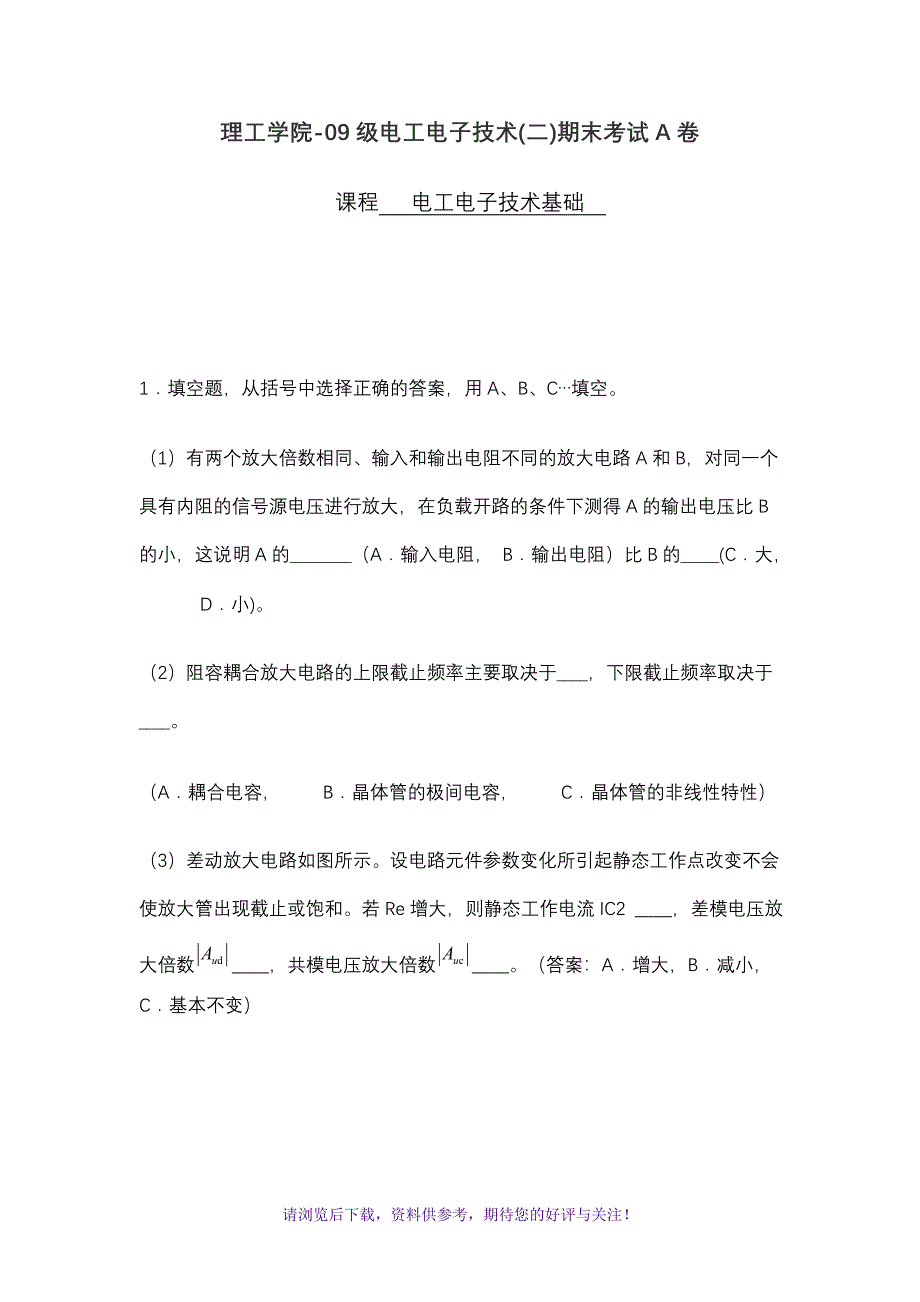

1、理工学院-09级电工电子技术(二)期末考试a卷课程 电工电子技术基础 1填空题，从括号中选择正确的答案，用a、b、c填空。（1）有两个放大倍数相同、输入和输出电阻不同的放大电路a和b，对同一个具有内阻的信号源电压进行放大，在负载开路的条件下测得a的输出电压比b的小，这说明a的_（a输入电阻， b输出电阻）比b的_(c大， d小)。（2）阻容耦合放大电路的上限截止频率主要取决于_，下限截止频率取决于_。（a耦合电容， b晶体管的极间电容， c晶体管的非线性特性）（3）差动放大电路如图所示。设电路元件参数变化所引起静态工作点改变不会使放大管出现截止或饱和。若re增大，则静态工作电流ic2 ，差模电

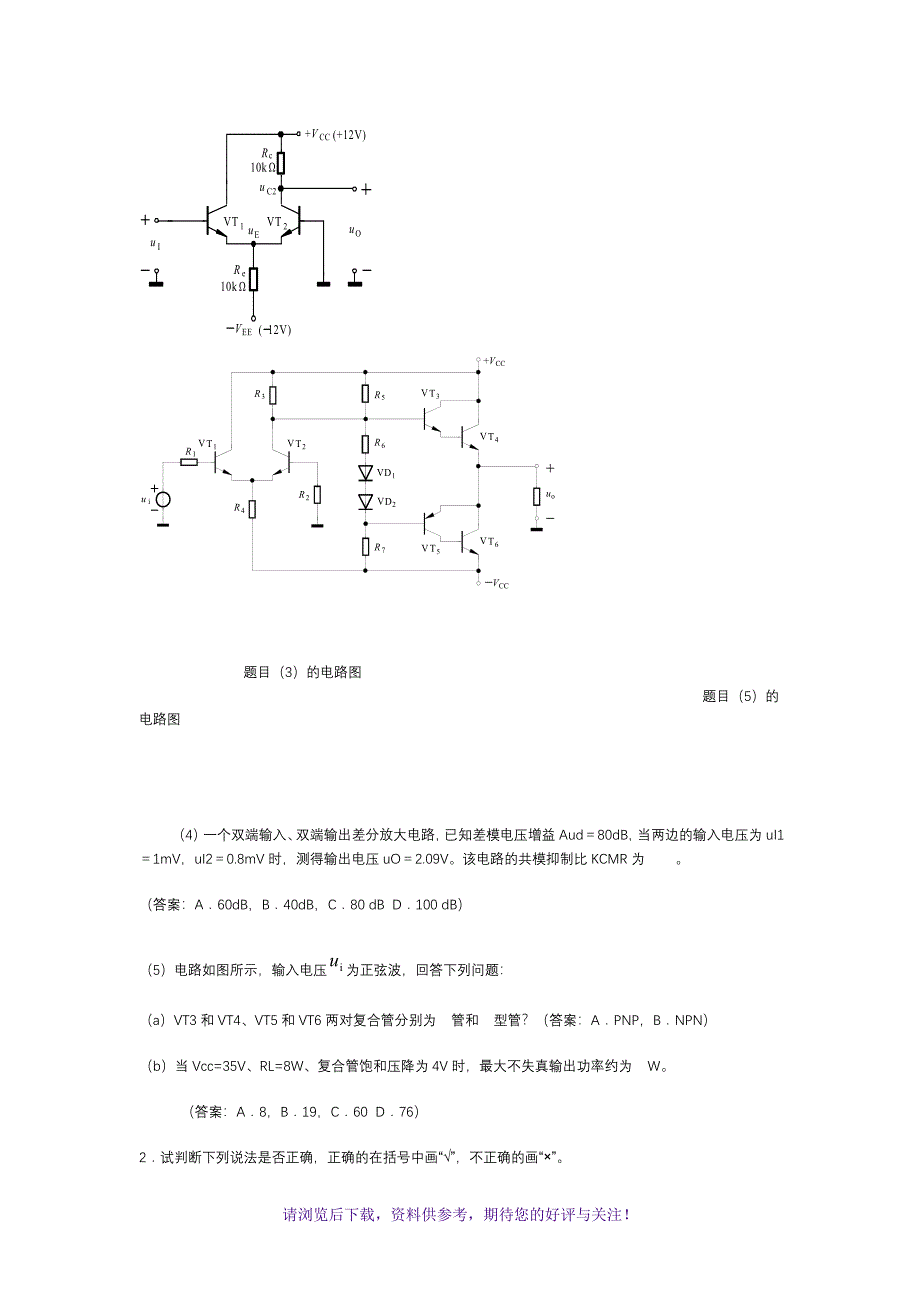

2、压放大倍数，共模电压放大倍数。（答案：a增大，b减小，c基本不变） 题目（3）的电路图 题目（5）的电路图（4）一个双端输入、双端输出差分放大电路，已知差模电压增益aud80db，当两边的输入电压为ui11mv，ui20.8mv时，测得输出电压uo2.09v。该电路的共模抑制比kcmr为 。（答案：a60db，b40db，c80 db d100 db）（5）电路如图所示，输入电压为正弦波，回答下列问题： （a）vt3和vt4、vt5和vt6两对复合管分别为 管和 型管？（答案：apnp，bnpn）（b）当vcc=35v、rl=8w、复合管饱和压降为4v时，最大不失真输出功率约为 w。 （答案：

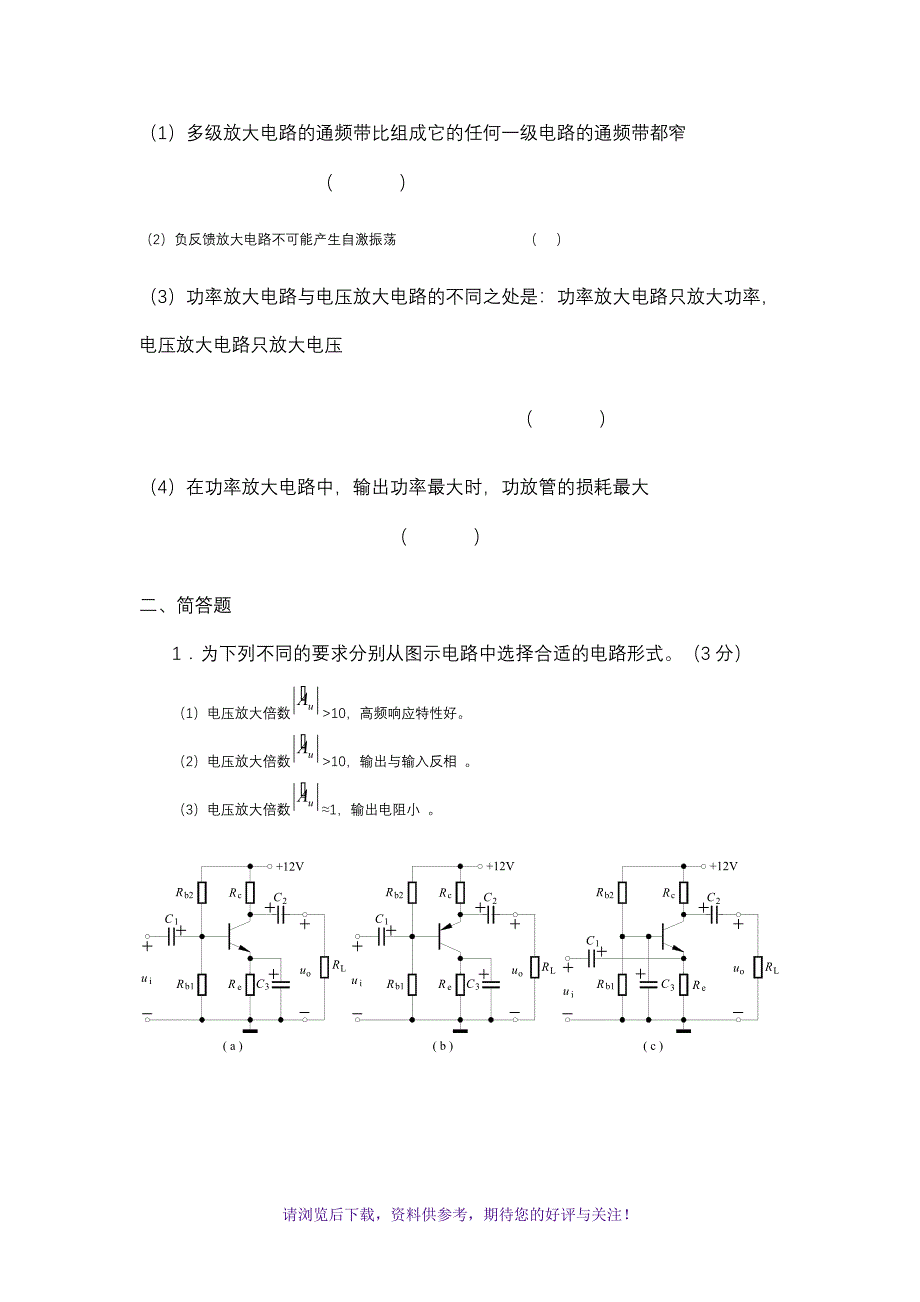

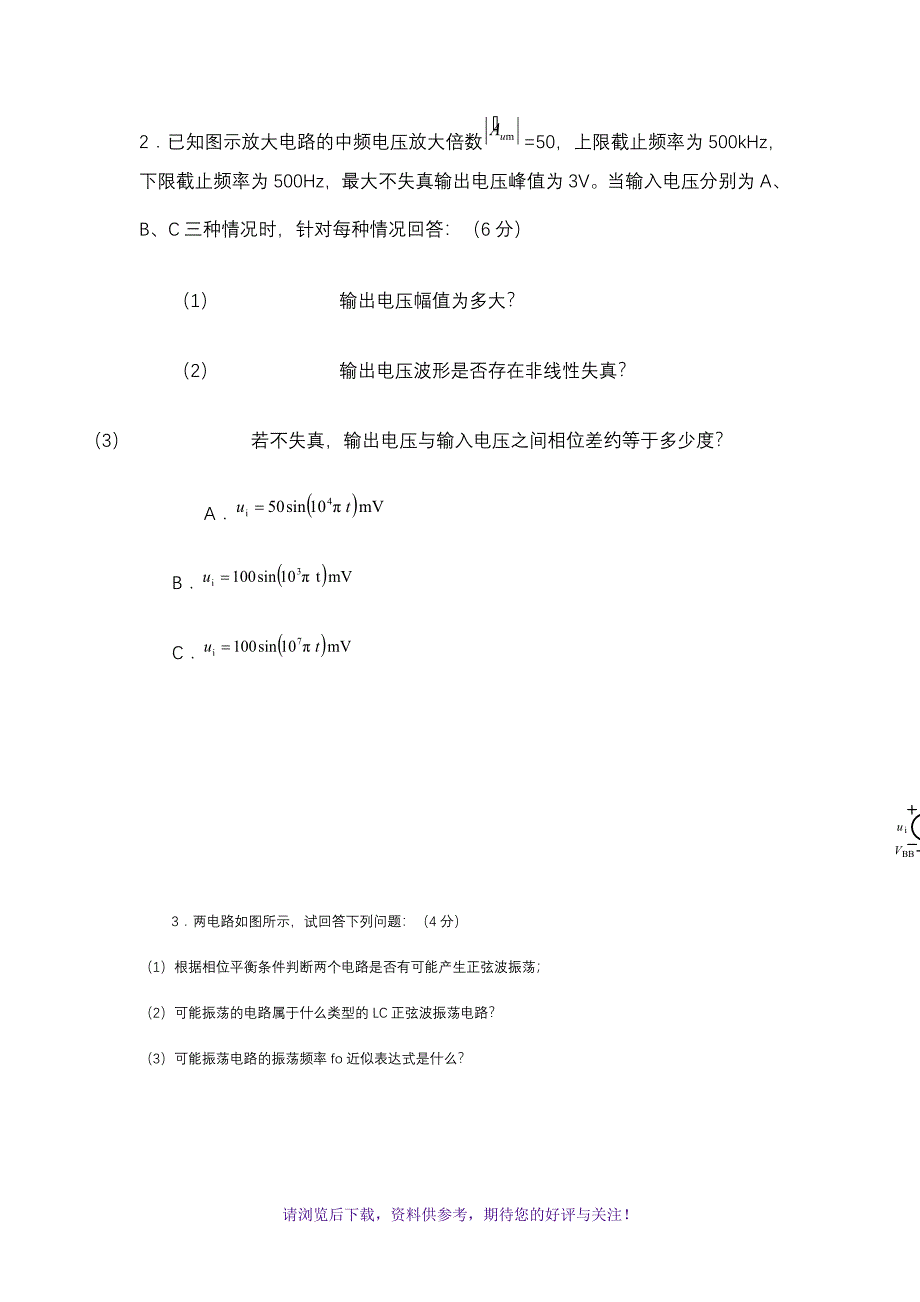

3、a8，b19，c60 d76）2试判断下列说法是否正确，正确的在括号中画“”，不正确的画“”。（1）多级放大电路的通频带比组成它的任何一级电路的通频带都窄 （ ）（2）负反馈放大电路不可能产生自激振荡 （ ）（3）功率放大电路与电压放大电路的不同之处是：功率放大电路只放大功率，电压放大电路只放大电压 （ ）（4）在功率放大电路中，输出功率最大时，功放管的损耗最大 （ ）二、简答题1为下列不同的要求分别从图示电路中选择合适的电路形式。（3分）（1）电压放大倍数10，高频响应特性好。（2）电压放大倍数10，输出与输入反相 。（3）电压放大倍数1，输出电阻小 。2已知图示放大电路的中频电压放大倍数=

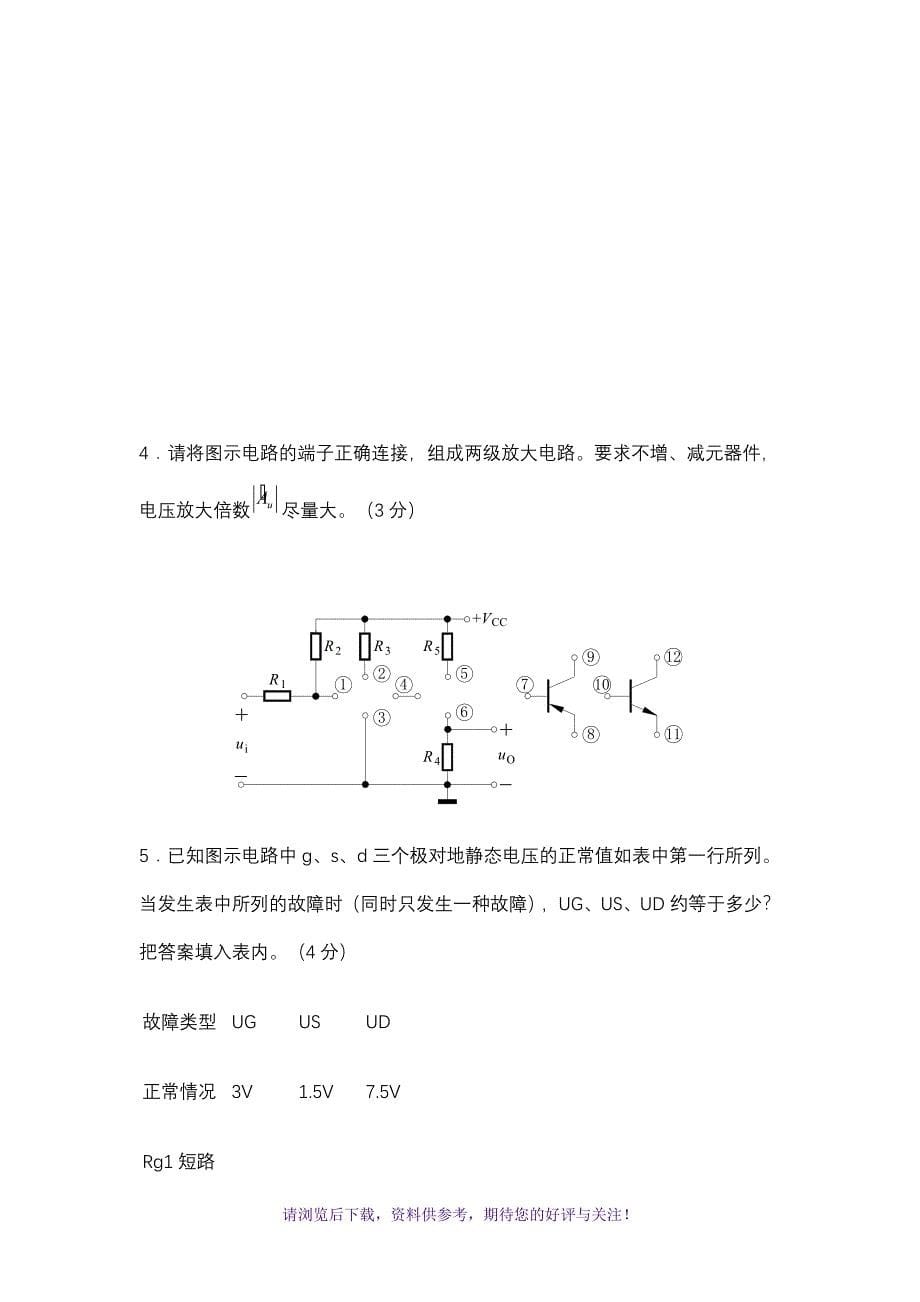

4、50，上限截止频率为500khz，下限截止频率为500hz，最大不失真输出电压峰值为3v。当输入电压分别为a、b、c三种情况时，针对每种情况回答：（6分）（1） 输出电压幅值为多大？（2） 输出电压波形是否存在非线性失真？（3） 若不失真，输出电压与输入电压之间相位差约等于多少度？ abc3两电路如图所示，试回答下列问题：（4分）（1）根据相位平衡条件判断两个电路是否有可能产生正弦波振荡；（2）可能振荡的电路属于什么类型的lc正弦波振荡电路？（3）可能振荡电路的振荡频率fo近似表达式是什么？4请将图示电路的端子正确连接，组成两级放大电路。要求不增、减元器件，电压放大倍数尽量大。（3分） 5已知
5、图示电路中g、s、d三个极对地静态电压的正常值如表中第一行所列。当发生表中所列的故障时（同时只发生一种故障），ug、us、ud约等于多少？把答案填入表内。（4分）故障类型ugusud正常情况3v1.5v7.5vrg1短路rd短路g、s极短路 三、分析计算题1阻容耦合两级放大电路如图所示。两晶体管特性相同，且b1b250， rbe1rbe21.63kw，已知rc1rc2rl3kw，rb1265kw，rb2122kw，rb2256kw，re21kw，所有电容器对交流均可视为短路。（15分）（1）估算电压放大倍数，输入电阻ri，输出电阻ro；（2）若电容器ce开路将会产生什么影响？2文氏电桥正弦波振
6、荡电路如图（a）所示。图（b）画出热敏电阻rt的特性，设a1、a2为理想集成运放。试回答下列问题：（15分）（1）rt的温度系数应当是正的、还是负的？（2）当rt？该电路出现稳定的正弦波振荡？ （3）输出信号的频率fo？3在图（a）所示锯齿波-矩形波发生器中，已知a1、a2为理想运算放大器，其输出电压的两个极限值为12v；二极管导通时的压降可忽略不计；输出电压uo1、uo的波形如图（b）所示；设振荡周期为t，一个周期内uo1为高电平的时间为t1，占空比t1 / t。（10分）（1）稳压管的稳定电压uz？（2）设rw1的滑动端在最上端，为使uo的峰-峰值等于uo1的峰-峰值的二分之一，振荡频率f
7、为100hz，r3、rw2应各取多少？（3）如果要求占空比（t1 / t）在0.10.5之间可调，r21的阻值应在什么范围内变化？ 4图示放大电路（见下页）中，设a1、a2、a3为理想集成运算放大器。（15分）（1）写出输出电压的表达式。（2）当输入电压、时，；当时，。问电阻、各为多大？ 5由差分放大器和运算放大器组成的放大电路如图所示，现要求整个电路的输出电阻低而输入电阻约等于。试回答下列各问题：（10分）（1）开关s1应置于b1还是置于b2，同时开关s2应置于c1还是置于c2？这个反馈的极性和组态是什么？（2）若为深度负反馈且，试问、应为多大才能使闭环电压放大倍数。西南交通大学200320
8、04学年（下）学期考试试题 答案 课程 模拟电子技术基础 一、概念题1填空题（1） a, d（2） b, a（3） b, c, b（4） b（5） a) b, ab) c2判断（1） （2） （3） （4） 二、简答题1选图（c）(1) 选图（a） (2) 选图（b）2f5khz ， uom2.5v ， 不失真 180f500hz ， uom3v ， 失真（a） f5mhz ， uom0.5v ， 不失真 2703图（a）电路不满足相位平衡条件，不能振荡。图（b）电路满足相位平衡条件，能振荡。图（b）电路为电容三点式lc正弦波振荡电路。图（b）电路的4与相连与与与(12)相连与(11)相连与相
9、连与相连图略5故障类型ug / vus / vud / v正常情况31.57.5短路0012短路31.512g、s极短路0.040.0412三、分析计算题1（1） （2）ce开路时，电路的静态工作点、输入电阻ri、输出电阻ro都不会有变化，而电压放大倍数将减小，即2（1）rt的温度系数是负的 （2）rt2kw toc o 1-1 （3）3（1）uz6v toc o 1-1 （2），rw2100ktoc o 1-1 （3）占空比r211050k4（1）（2）当1v、0v时， 4v。代入上式，解得。当1v时， 2v。 代入上式，解得。 5（1）s1置于b1，s2置于c2； 电压并联负反馈。 （2）请浏览后下载，资料供参考，期待您的好评与关注！
