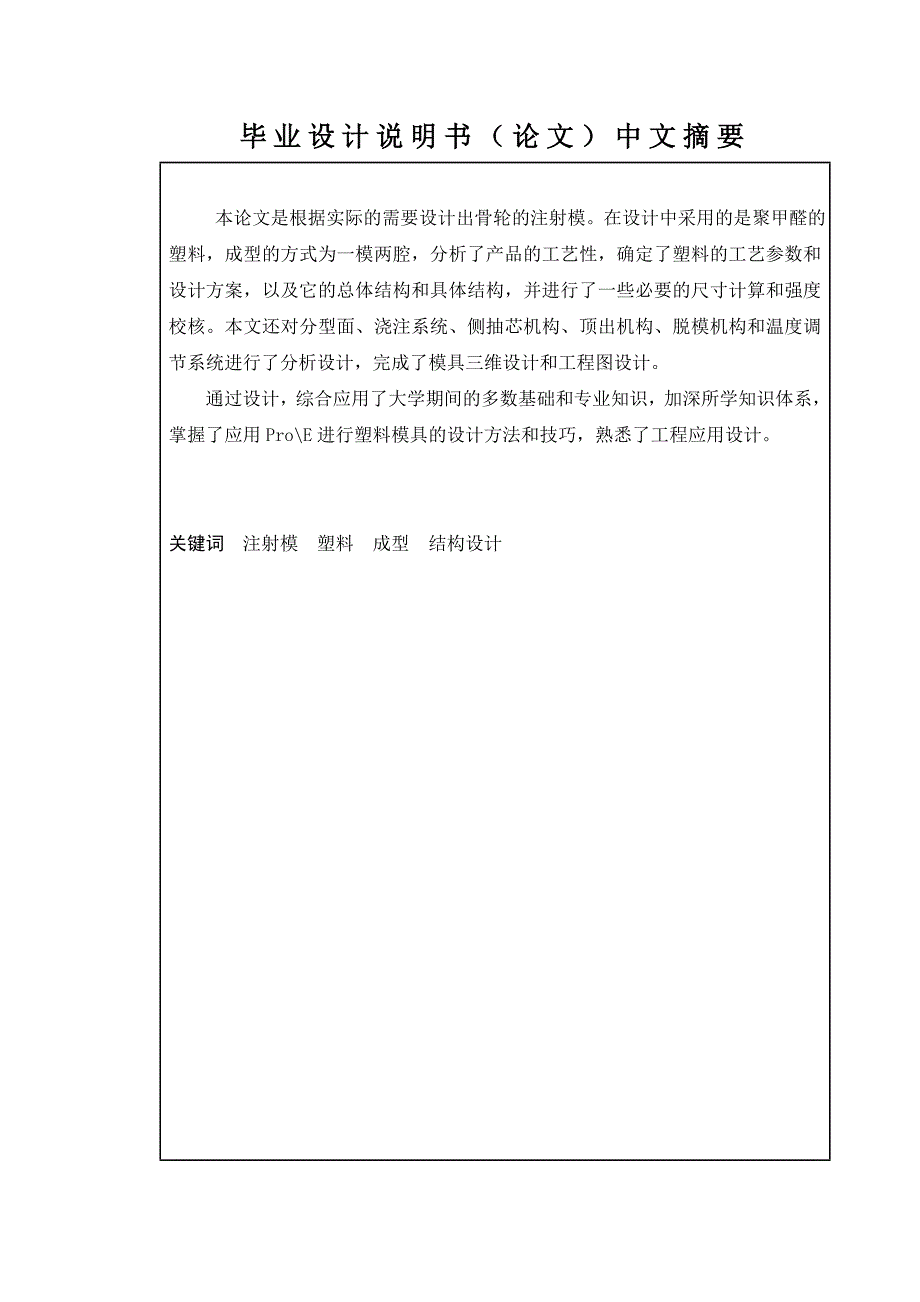

1、毕业设计说明书（论文）中文摘要 本论文是根据实际的需要设计出骨轮的注射模。在设计中采用的是聚甲醛的塑料，成型的方式为一模两腔，分析了产品的工艺性，确定了塑料的工艺参数和设计方案，以及它的总体结构和具体结构，并进行了一些必要的尺寸计算和强度校核。本文还对分型面、浇注系统、侧抽芯机构、顶出机构、脱模机构和温度调节系统进行了分析设计，完成了模具三维设计和工程图设计。通过设计，综合应用了大学期间的多数基础和专业知识，加深所学知识体系，掌握了应用proe进行塑料模具的设计方法和技巧，熟悉了工程应用设计。关键词 注射模 塑料 成型 结构设计 本科毕业设计说明书（论文） 第 35 页 共 35 页毕业设计说

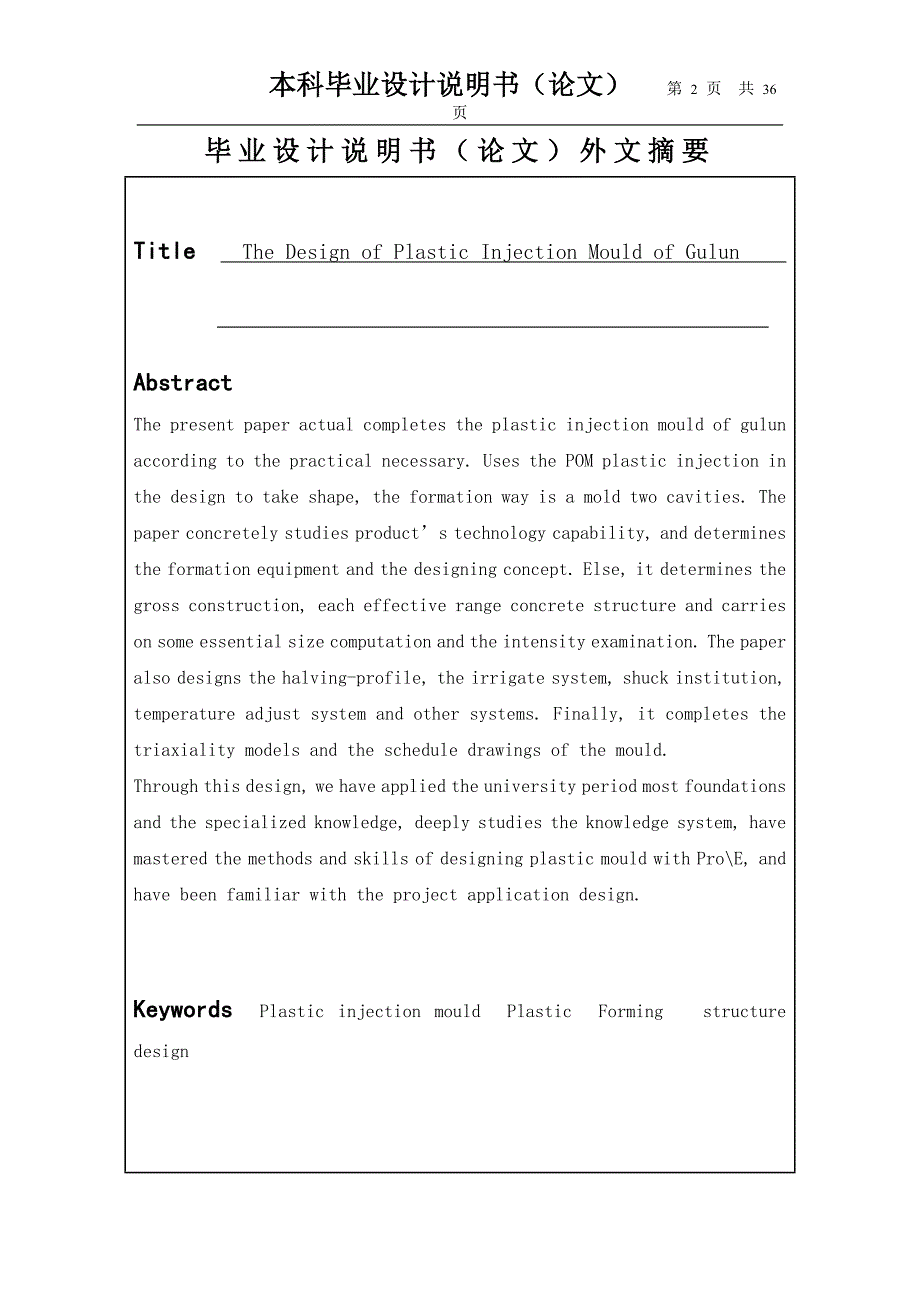

2、明书（论文）外文摘要title the design of plastic injection mould of gulun abstractthe present paper actual completes the plastic injection mould of gulun according to the practical necessary. uses the pom plastic injection in the design to take shape, the formation way is a mold two cavities. the paper concret
3、ely studies products technology capability, and determines the formation equipment and the designing concept. else, it determines the gross construction, each effective range concrete structure and carries on some essential size computation and the intensity examination. the paper also designs the h
4、alving-profile, the irrigate system, shuck institution, temperature adjust system and other systems. finally, it completes the triaxiality models and the schedule drawings of the mould.through this design, we have applied the university period most foundations and the specialized knowledge, deeply s

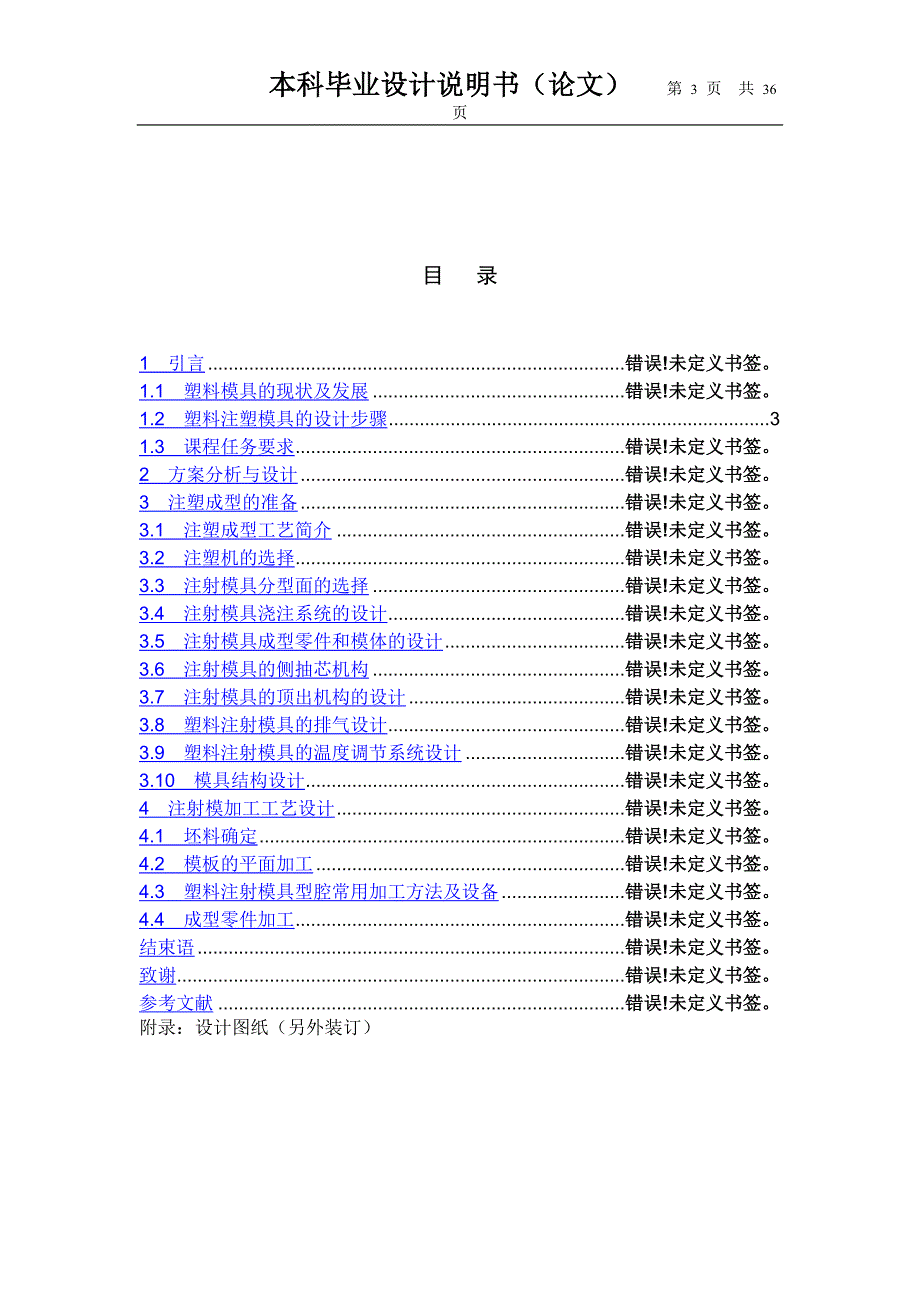

5、tudies the knowledge system, have mastered the methods and skills of designing plastic mould with proe, and have been familiar with the project application design.keywords plastic injection mould plastic forming structure design目 录1 引言错误!未定义书签。1.1 塑料模具的现状及发展错误!未定义书签。1.2 塑料注塑模具的设计步骤31.3 课程任务要求错误!未定义书
6、签。2 方案分析与设计错误!未定义书签。3 注塑成型的准备错误!未定义书签。3.1 注塑成型工艺简介错误!未定义书签。3.2 注塑机的选择错误!未定义书签。3.3 注射模具分型面的选择错误!未定义书签。3.4 注射模具浇注系统的设计错误!未定义书签。3.5 注射模具成型零件和模体的设计错误!未定义书签。3.6 注射模具的侧抽芯机构错误!未定义书签。3.7 注射模具的顶出机构的设计错误!未定义书签。3.8 塑料注射模具的排气设计错误!未定义书签。3.9 塑料注射模具的温度调节系统设计错误!未定义书签。3.10 模具结构设计错误!未定义书签。4 注射模加工工艺设计错误!未定义书签。4.1 坯料确定

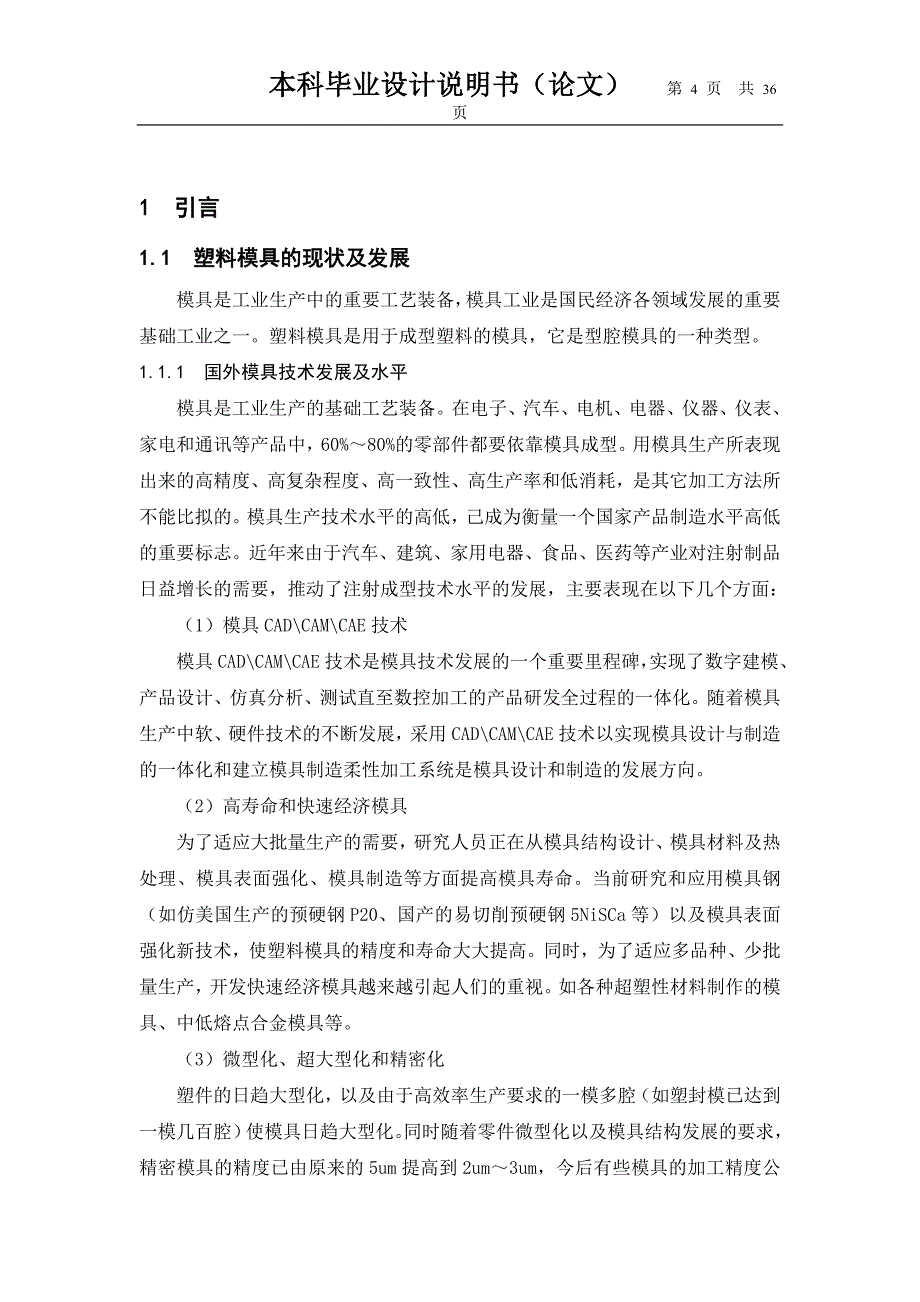

7、错误!未定义书签。4.2 模板的平面加工错误!未定义书签。4.3 塑料注射模具型腔常用加工方法及设备错误!未定义书签。4.4 成型零件加工错误!未定义书签。结束语错误!未定义书签。致谢错误!未定义书签。参考文献错误!未定义书签。附录：设计图纸（另外装订）1 引言1.1 塑料模具的现状及发展模具是工业生产中的重要工艺装备，模具工业是国民经济各领域发展的重要基础工业之一。塑料模具是用于成型塑料的模具，它是型腔模具的一种类型。1.1.1 国外模具技术发展及水平模具是工业生产的基础工艺装备。在电子、汽车、电机、电器、仪器、仪表、家电和通讯等产品中，60�%的零部件都要依靠模具成型。用模具生产所表现
8、出来的高精度、高复杂程度、高一致性、高生产率和低消耗，是其它加工方法所不能比拟的。模具生产技术水平的高低，己成为衡量一个国家产品制造水平高低的重要标志。近年来由于汽车、建筑、家用电器、食品、医药等产业对注射制品日益增长的需要，推动了注射成型技术水平的发展，主要表现在以下几个方面：（1）模具cadcamcae技术模具cadcamcae技术是模具技术发展的一个重要里程碑，实现了数字建模、产品设计、仿真分析、测试直至数控加工的产品研发全过程的一体化。随着模具生产中软、硬件技术的不断发展，采用cadcamcae技术以实现模具设计与制造的一体化和建立模具制造柔性加工系统是模具设计和制造的发展方向。（2）
9、高寿命和快速经济模具为了适应大批量生产的需要，研究人员正在从模具结构设计、模具材料及热处理、模具表面强化、模具制造等方面提高模具寿命。当前研究和应用模具钢（如仿美国生产的预硬钢p20、国产的易切削预硬钢5nisca等）以及模具表面强化新技术，使塑料模具的精度和寿命大大提高。同时，为了适应多品种、少批量生产，开发快速经济模具越来越引起人们的重视。如各种超塑性材料制作的模具、中低熔点合金模具等。（3）微型化、超大型化和精密化塑件的日趋大型化，以及由于高效率生产要求的一模多腔（如塑封模已达到一模几百腔）使模具日趋大型化。同时随着零件微型化以及模具结构发展的要求，精密模具的精度已由原来的5um提高到2
10、um3um，今后有些模具的加工精度公差要求在1um以下，这就要求发展超精加工技术。（4）模具标准化和专业化生产模具标准化和标准件的专业化生产是现代模具设计与制造的基础，是提高模具质量、缩短模具制造周期的根本措施，也是模具的发展方向。目前在工业技术先进的国家，中小型冲模、塑料注射模、压铸模等模具标准件使用覆盖率已达8090。而我国只有30左右，但已经制定了冲压模、塑料注射模及压铸模等模具的国家标准。在沿海工业发达的地区，模具制造企业已采用了国际通用的模具标准及相应的标准件。（5）模具制造先进设备和技术现在高速、精密、数控、自动化的模具加工设备更新发展很快，数控铣床、加工中心和各种数控电加工机床的
11、广泛应用，对保证塑料模具的加工精度和缩短加工周期起了关键性的作用。同时，模具加工的新技术、新工艺不断涌现，如快速成型（rpm）技术、高速铣削加工技术以及三维曲面模具研磨抛光工艺与技术等，都进一步促进了模具制造技术的发展。（6）高速扫描及数字化系统英国雷尼绍公司的模具扫描系统，已在我国200多家模具厂中得到应用，取得良好效果。该系统提供了从模型或实物扫描到加工出期望的产品所需的诸多功能，大大缩短了研制制造周期（扫描速度最高可达3m/min）。该系统已在汽车、摩托车、家电等行业得到成功应用。随着模具高速扫描及数字化系统的发展，今后“逆向工程”和“并行工程”将得到更广泛的应用1。1.1.2 国内模具
12、技术发展及水平中国的模具企业大都是中小企业，从作坊式的企业成长起来，甚至目前仍有许多模具企业是作坊式的管理，在模具交货期、成本、质量的控制方面问题层出不断。面对激烈的市场竞争，落后的管理手段和水平，使模具企业中的管理和技术人员只有疲于奔命。因此，模具制造企业要提高管理水平，具备快速反应和及时调整的能力，没有一套先进的管理系统实现管理的信息化是很难做到的。通过信息化建设，实现模具制造。所谓信息化的模具企业，就是在模具企业应用internet、erp等信息化技术，把模具企业上下游业务过程，技术沟通过程，以及模具企业内部业务管理过程，以it形式固定下来，最终提高模具企业的经营管理水平，提高模具企业运
13、转的效率。目前，cad/cam技术的推广已由“甩图板”阶段跨入到了深化应用阶段。capp技术的应用，可以大大提高企业工艺编制的效率和准确性；pdm系统的应用，可以对产品开发数据进行有效的管理；mis/erp系统的应用，则可以从根本上降低企业的成本，提高生产和管理效率7,9。这些系统之间实现信息的集成和功能上的配合，并逐步实现企业的全面信息化，已成为cad/cam技术深化应用的主题, 是模具发展的第二次变革。未来的十年，中国模具工业和技术的主要发展方向包括： （1）提高大型、精密、复杂、长寿命模具的设计制造水平； （2）在模具设计制造中广泛应用cad/cae/cam技术；（3）大力发展快速制造成
14、形和快速制造模具技术； （4）在塑料模具中推广应用热流道技术、气辅注射成型和高压注射成型技术；（5）提高模具标准化水平和模具标准件的使用率； （6）发展优质模具材料和先进的表面处理技术； （7）逐步推广高速铣削在模具加工的应用； （8）进一步研究开发模具的抛光技术和设备； （9）研究和应用模具的高速测量技术与逆向工程； （10）开发新的成形工艺和模具2,3。1.2 塑料注塑模具的设计步骤1.2.1 塑件的工艺性分析（1）塑件成型工艺性分析塑件如图1所示。图1 塑件名称：骨轮材料：聚甲醛（pom）数量：大批量生产要求：塑件外侧表面光滑，塑件脱模斜度为45。（a）塑件材料基本特性聚甲醛是继尼龙之后
15、发展起来的一种性能优良的热塑性工程塑料，其性能不亚于尼龙，而价格却比尼龙低廉。聚甲醛树脂为白色粉末，经造粒后为淡黄色或白色，半透明有光泽的硬粒。聚甲醛有较高的抗拉、抗压性能和突出的耐疲劳强度，特别适合于用于长时间反复承受外力的齿轮材料；聚甲醛尺寸稳定、吸水率小，具有优良的减摩、耐磨性能；能耐扭变，有突出的回弹能力，可用于制造塑料弹簧；常温下一般不溶于有机溶剂，能耐醛、酯、醚、烬及弱酸、弱碱，耐汽油及润滑油性能也很好，但不耐强酸；有较好的电气绝缘性能。聚甲醛的缺点是成型收缩率大，在成型温度下的热稳定性较差。（b）塑件材料主要用途聚甲醛特别适合于制作轴承、凸轮、滚轮、辊子、齿轮等耐磨传动零件，还可用于制造汽车仪表板、汽化器、各种仪器外壳、罩盖、箱体、化工容器、泵叶轮、鼓风机叶片、配电盘、线圈座、各种输油管、塑料弹簧等。（c）塑件材料成型特点聚甲醛的收缩率大；其熔融温度范围小，热稳
