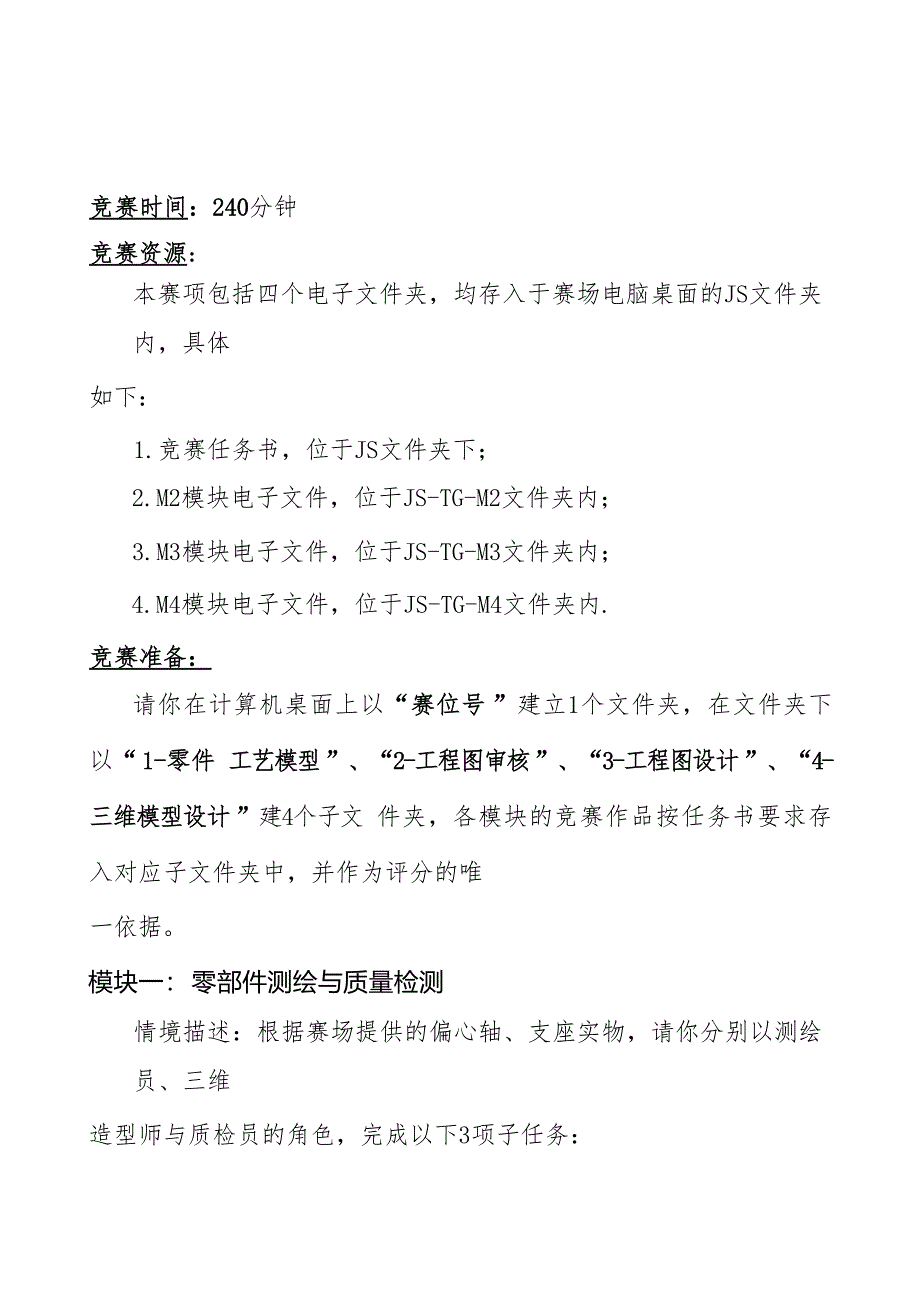

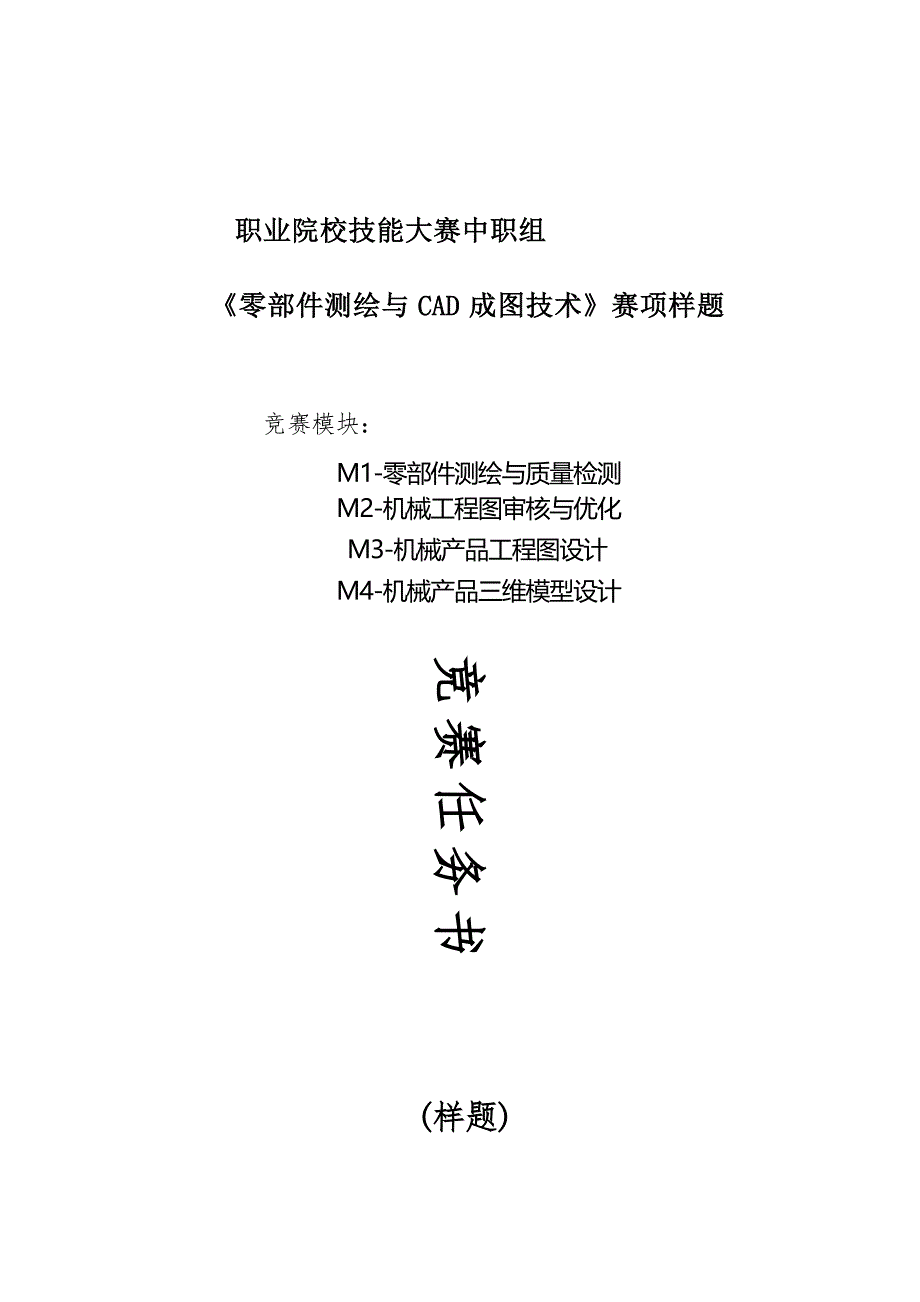

1、竞赛任务书职业院校技能大赛中职组零部件测绘与 cad 成图技术赛项样题竞赛模块：m1-零部件测绘与质量检测m2-机械工程图审核与优化m3-机械产品工程图设计m4-机械产品三维模型设计(样题)竞赛时间：240分钟竞赛资源：本赛项包括四个电子文件夹，均存入于赛场电脑桌面的js文件夹内，具体如下：1.竞赛任务书，位于js文件夹下；2.m2模块电子文件，位于js-tg-m2文件夹内；3.m3模块电子文件，位于js-tg-m3文件夹内；4.m4模块电子文件，位于js-tg-m4文件夹内.竞赛准备：请你在计算机桌面上以“赛位号 ”建立1个文件夹，在文件夹下以“ 1-零件 工艺模型 ”、“2-工程图审核 ”

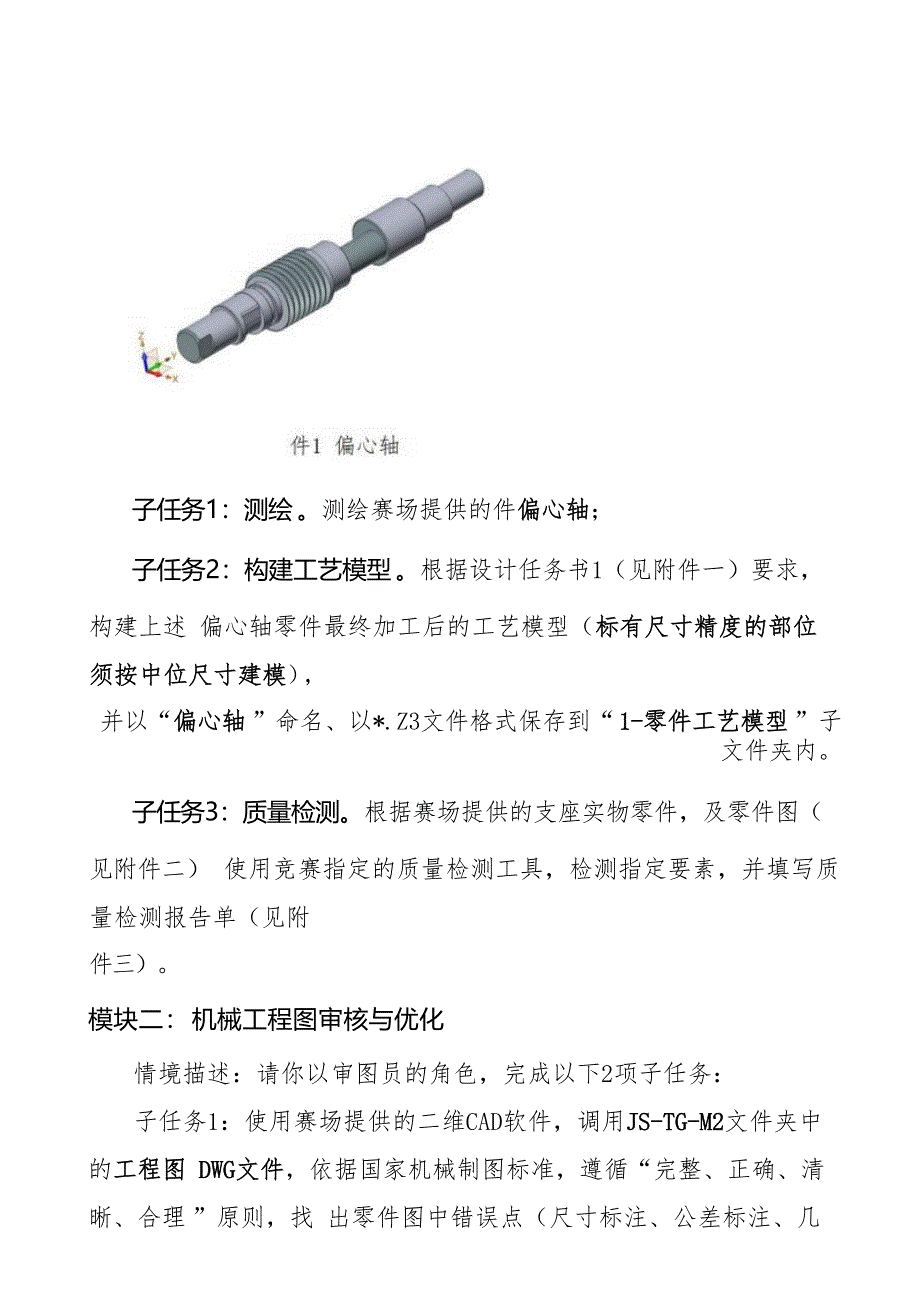

2、、“3-工程图设计 ”、“4-三维模型设计 ”建4个子文 件夹，各模块的竞赛作品按任务书要求存入对应子文件夹中，并作为评分的唯一依据。模块一： 零部件测绘与质量检测情境描述：根据赛场提供的偏心轴、支座实物，请你分别以测绘员、三维造型师与质检员的角色，完成以下3项子任务：子任务1：测绘 。测绘赛场提供的件偏心轴；子任务2：构建工艺模型 。根据设计任务书1（见附件一）要求，构建上述 偏心轴零件最终加工后的工艺模型（标有尺寸精度的部位须按中位尺寸建模），并以“偏心轴 ”命名、以*.z3文件格式保存到“ 1-零件工艺模型 ”子文件夹内。子任务3：质量检测。根据赛场提供的支座实物零件，及零件图（见附件二

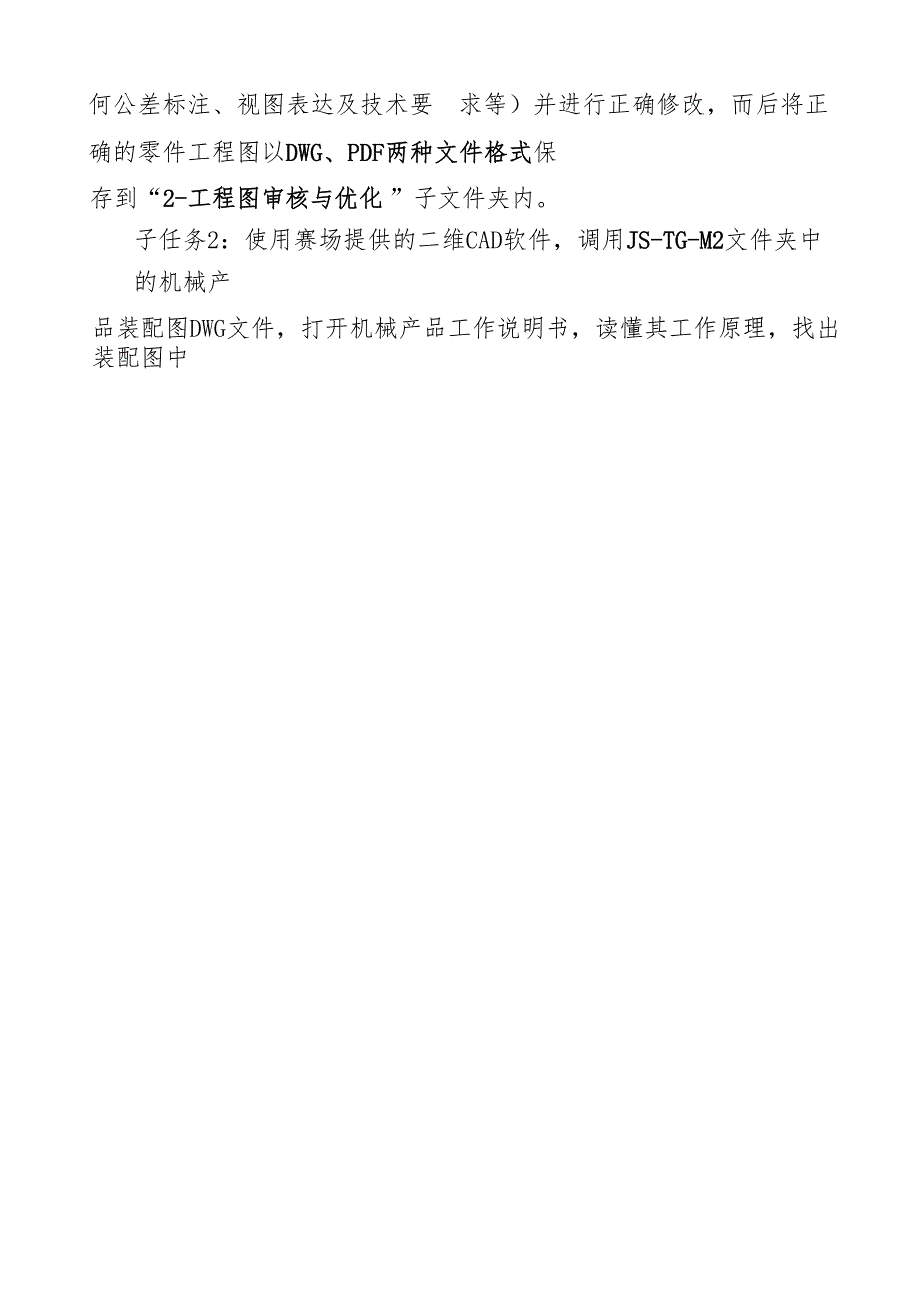

3、） 使用竞赛指定的质量检测工具，检测指定要素，并填写质量检测报告单（见附件三）。模块二： 机械工程图审核与优化情境描述：请你以审图员的角色，完成以下2项子任务：子任务1：使用赛场提供的二维cad软件，调用js-tg-m2文件夹中的工程图 dwg文件，依据国家机械制图标准，遵循“完整、正确、清晰、合理 ”原则，找 出零件图中错误点（尺寸标注、公差标注、几何公差标注、视图表达及技术要 求等）并进行正确修改，而后将正确的零件工程图以dwg、pdf两种文件格式保存到“2-工程图审核与优化 ”子文件夹内。子任务2：使用赛场提供的二维cad软件，调用js-tg-m2文件夹中的机械产品装配图dwg文件，打开

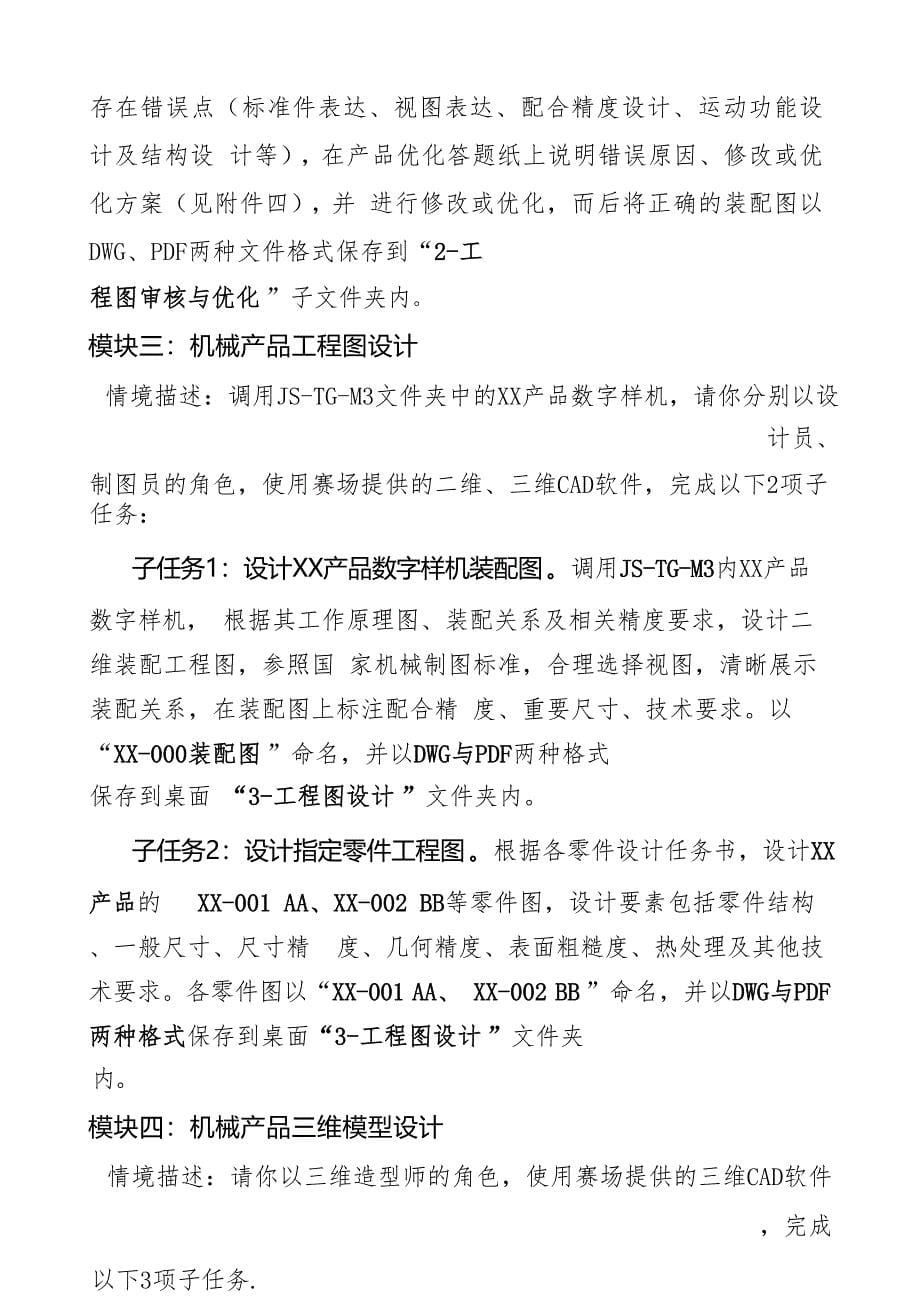

4、机械产品工作说明书，读懂其工作原理，找出装配图中存在错误点（标准件表达、视图表达、配合精度设计、运动功能设计及结构设 计等），在产品优化答题纸上说明错误原因、修改或优化方案（见附件四），并 进行修改或优化，而后将正确的装配图以dwg、pdf两种文件格式保存到“2-工程图审核与优化 ”子文件夹内。模块三：机械产品工程图设计情境描述：调用js-tg-m3文件夹中的xx产品数字样机，请你分别以设计员、制图员的角色，使用赛场提供的二维、三维cad软件，完成以下2项子任务：子任务1：设计xx产品数字样机装配图 。调用js-tg-m3内xx产品数字样机， 根据其工作原理图、装配关系及相关精度要求，设计二维
5、装配工程图，参照国 家机械制图标准，合理选择视图，清晰展示装配关系，在装配图上标注配合精 度、重要尺寸、技术要求。以“xx-000装配图 ”命名，并以dwg与pdf两种格式保存到桌面 “3-工程图设计 ”文件夹内。子任务2：设计指定零件工程图 。根据各零件设计任务书，设计xx产品的 xx-001 aa、xx-002 bb等零件图，设计要素包括零件结构、一般尺寸、尺寸精 度、几何精度、表面粗糙度、热处理及其他技术要求。各零件图以“xx-001 aa、 xx-002 bb ”命名，并以dwg与pdf两种格式保存到桌面“3-工程图设计 ”文件夹内。模块四：机械产品三维模型设计情境描述：请你以三维造型
6、师的角色，使用赛场提供的三维cad软件，完成以下3项子任务.子任务1：构建零件三维模型 。调用桌面js-tg-m4文件夹内的机械产品电子 图册，读懂各零件图，使用赛场提供的三维cad软件，依据三维模型通用规则国 家标准构建各零件的三维模型，分别以各零件图图纸的名称命名，以*.z3文件格式保存到 “4-三维模型设计 ”文件夹内。子任务2：构建产品三维模型 。调用本模块子任务1中的所有零件模型，将机构正确装配成产品虚拟样机，并以产品名称命名，以*.z3文件格式存放于“4-三维模型设计 ”子文件夹内。子任务3：设计产品宣传文件。a 产品仿真动画文件 。调用装配图虚拟样机，将其生成时长不超过15秒、
7、分辨率不低于1024768像素的avi格式运动仿真动画文件，并以“仿真动画 ”为名，存放到“4-三维模型设计 ”子文件夹内。b.产品爆炸图 。调用装配图虚拟样机，将其生成爆炸图，以1024768以上 像素保存为*.jpg格式图片，并以“爆炸图 ”为名保存到“4-三维模型设计 ”子文件夹内。c.产品渲染图 。调用装配图虚拟样机，选择合适角度，展示其外部结构特 征，输出分辨率不低于1024768像素、能区分零件不同材质，且具有光线阴影效果的*.jpg文件，并以“渲染图 ”为名保存到“4-三维模型设计 ”子文件夹内。提交作品：1偏心轴测绘件的*.z3文件格式工艺模型；2质量检测报告单（纸质稿）；3现
8、场提交的纸质机构优化方案；4以dwg、pdf两种文件格式保存的零件工程图审核与产品装配图优化作品；5xx产品二维装配工程图的dwg与pdf两种格式文件；6.“xx-001 aa、xx-002 bb”等零件的dwg与pdf两种格式文件；7指定零件的*.z3格式三维模型；8机械产品的*.z3格式装配多对象文件；9产品仿真动画、爆炸图、渲染图；附件二零件质量检测报告单附件三测量零件图测 量 结 果 （毫米）零件名称检测件数允许读数误差0.003mm序号项目尺寸要求使用的量具测量结果项目判定no.1no.2no.3no.4no.51合 否2合 否3合 否4合 否5合 否结论合格品 次品 废品处理意见注
9、意事项：1.参赛选手必须在零件质量检测报告单上面正确填写“赛位号 ”“零件名称 ”“检测件数 ”。2.参赛选手必须按任务书要求，检测零件指定部位每个尺寸是否合格，然后用“ ”标记做出零件属 于合格品、次品还是废品的检测结论，并简要描述做出检测结论的理由及对零件的处理意见：合格品入库；次品返修（哪个尺寸？怎样返修？ ）；废品废弃。评审号 3.不得在本报告书上标记除规定答题以外的信息，否则以作弊论处。二、请分别针对上述问题点，说明优化方案。（7.5 分）附件四赛位号：密 封 线产品优化答题纸得分一、本产品装配图存在哪几方面的错误？（2.5 分）得分附件五设计任务书（样题仅作示例， 具体参见正式竞赛
10、任务书）一、xx 产品工作原理说明xx 产品外形示意图见下图。序号图号名称数量材料1xx-001aa12xx-002bb13xx-003cc14xx-004dd15gb/t70.1内六角螺钉 m5x816xx-005ee17xx-007ff18xx-008gg29xx-009hh210jb/t6659o 行圈 11.2x2111xx-010ii112xx-011gg113jb/t6659o 行圈 32.5x2114xx-012kk115gb/t818螺钉 m4x201二、设计要求（一）xx 产品装配工程图设计要求1.装配后转动灵活；2.加压 12mpa 保压 12h，压力下降小于 10%；3.其他装配要求参考相关资料。（二）xx 产品相关零件图设计要求表 2 为各指定零件的设计任务，在相应零件图上正确设计。表 2 各零件的设计任务代号xx-002名称bb1 bb 的高度方向尺寸公差为0.02mm；2 与 dd 以及 aa 结合面的表面粗糙度均为 ra1.6。附件六机械产品电子图册（样题仅作示例， 具体参见正式竞赛任务书）
